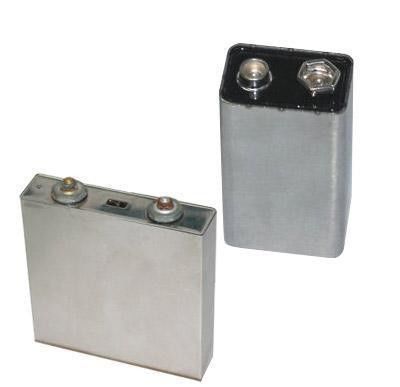

स्क्वायर या गोल एल्यूमीनियम बैटरी कवर प्लेट के लिए एल्यूमीनियम लेजर वेल्डिंग सिस्टम
1, उपकरण अवलोकन निम्नलिखित तालिका में दिखाया गया है
| यन्त्र का नाम | स्क्वायर कैप वेल्डिंग मशीन |
| बिजली की आपूर्ति आवश्यकताओं |
तीन चरण 380V ± 5%, 50 हर्ट्ज रेटेड शक्ति: ≤12KW रेटेड वर्तमान: ≤60A |
| पर्यावरणीय आवश्यकताएं | तापमान 5-40 ℃ / आर्द्रता 10-90% |
| गैस आपूर्ति की मांग |
हवा <0.2 मीटर क्यूबेड / एच, दबाव 0.20.6Mpa नाइट्रोजन <0.2 मीटर क्यूब / एच, दबाव .40.4Mpa |
| काम का समय | 24H (निरंतर संचालन) |
| विफलता दर | ≤2% (केवल उपकरण के कारण) |
| पास का प्रतिशत | ≥98% (असामान्य आने वाली सामग्रियों को छोड़कर) |
| स्टाफ | 1 व्यक्ति (लोडिंग और अनलोडिंग) |
| उपकरण दक्षता | 1 पीपीएम या उच्चतर |
2, उपकरण संरचना
उपकरण में मुख्य रूप से लेजर होस्ट और वेल्डिंग वर्कस्टेशन शामिल हैं।

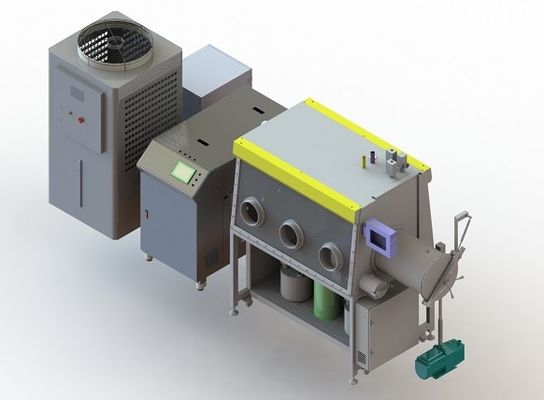

उपकरण संरचना नीचे दी गई है
3, उपकरण विन्यास
उपकरण का मुख्य विन्यास नीचे दी गई तालिका में दिखाया गया है
| इकाई | अनुदेश | मात्रा | |
| वेल्डिंग स्टेशन | वेल्डिंग स्थिरता प्रणाली | 1 | |
| लेज़र मोशन सिस्टम | तीन अक्ष | 1 | |
| निगरानी प्रणाली | 1 | ||
| वेल्डिंग सुरक्षा प्रणाली | 1 | ||
| धूल सफाई व्यवस्था | 1 | ||
| सफाई व्यवस्था | कॉलम | 2 | |
| वेल्डिंग नियंत्रण प्रणाली | 1 | ||
| लेजर होस्ट | लेज़र |
चीन मैक्स / 2000 डब्ल्यू |
1 |
| पानी ठंडा करने की मशीन | डोलुयो / 2 पी | 1 | |
| लेज़र वेल्डेड ज्वाइंट | आयात | 1 | |
4, वेल्डिंग कार्य केंद्र

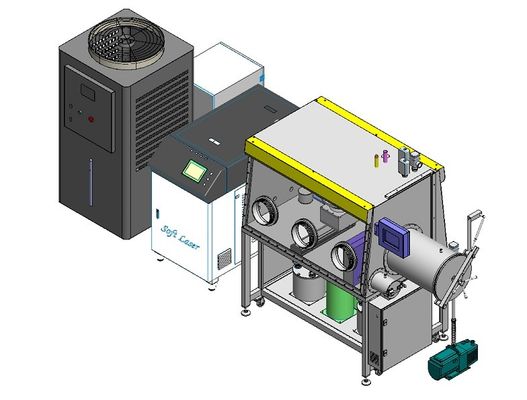

The welding unit mainly includes movement system, welding protection system, monitoring system, fixture, dust cleaning system and welding control system. वेल्डिंग यूनिट में मुख्य रूप से मूवमेंट सिस्टम, वेल्डिंग प्रोटेक्शन सिस्टम, मॉनिटरिंग सिस्टम, फिक्सेटर, डस्ट क्लीनिंग सिस्टम और वेल्डिंग कंट्रोल सिस्टम शामिल हैं। The welding table is shown in the figure below. वेल्डिंग तालिका नीचे दिए गए चित्र में दिखाई गई है।
