1। बैग प्रकार की बैटरी प्लेट के उत्पादन लाइन के लिए डिजाइन की आवश्यकताएं

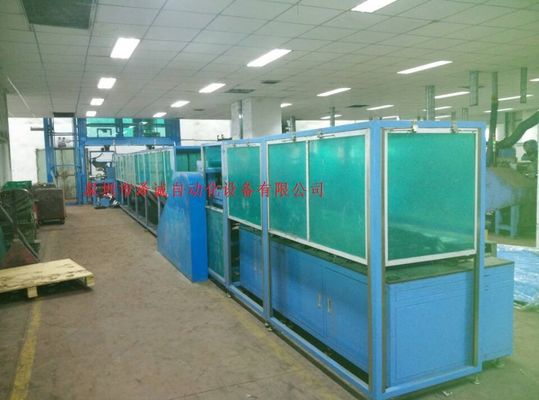

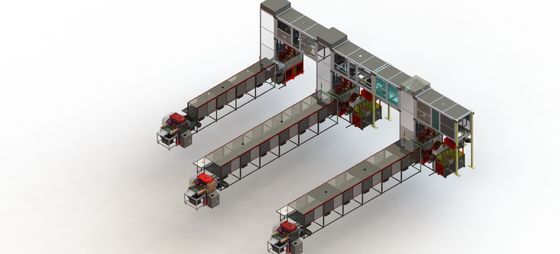

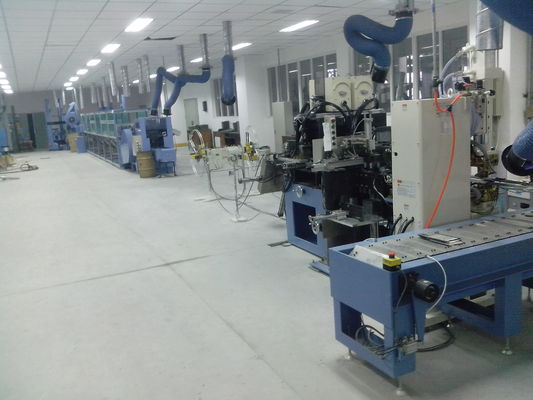

1.1．Based on the manufacturing requirements of plates provided by ****, this project designs and produces the blank production line for the plate of bag battery. 1.1 thisB **** द्वारा प्रदान की गई प्लेटों की विनिर्माण आवश्यकताओं पर आधारित, यह परियोजना डिजाइन और बैग बैटरी की प्लेट के लिए रिक्त उत्पादन लाइन का उत्पादन करती है। The automatic production line of pad roughing of bag battery includes two automatic material feeder, two independent and mirror symmetrical installation of powder feeder, one loading table (small strip storage), and one embossing shearing machine. बैग बैटरी की पैड रफिंग की स्वचालित उत्पादन लाइन में दो स्वचालित सामग्री फीडर, पाउडर फीडर के दो स्वतंत्र और दर्पण सममित स्थापना, एक लोडिंग टेबल (छोटी पट्टी भंडारण), और एक एम्बॉसिंग शियरिंग मशीन शामिल हैं।

1.2．Plate blank production process: the steel strip under the frame and the strip shape to fill a powder, powdered and secondary filling powder scraper (-) – The up with frame - up and down the strip the merger - oriented - arm in the mouth - blank holder to bend (- > clear powder), crowded mouth - cut off - loading (small storage) workbench (9 m) - article spell - the embossing - cut - plate continues the delivery. 1.2 रिक्त रिक्त उत्पादन प्रक्रिया: एक पट्टी, पाउडर और माध्यमिक भरने पाउडर खुरचनी (-) - फ्रेम के साथ ऊपर और नीचे पट्टी विलय - उन्मुख - हाथ में भरने के लिए फ्रेम और पट्टी आकार के तहत स्टील पट्टी। माउथ - ब्लो होल्डर को मोड़ने के लिए (-> क्लियर पाउडर), क्राउड माउथ - कट ऑफ - लोडिंग (छोटा स्टोरेज) वर्कबेंच (9 m) - आर्टिकल स्पेल - एम्बॉसिंग - कट - प्लेट डिलीवरी को जारी रखता है। The negative plate blank production line only needs seasoning once, no secondary packing and powder. नकारात्मक प्लेट रिक्त उत्पादन लाइन को केवल एक बार सीज़निंग की आवश्यकता होती है, कोई माध्यमिक पैकिंग और पाउडर नहीं।

1.3．Production capacity and process parameters of the plate blank production line: the production speed of small strips is adjustable by 20m/min, and the length of small strips is 8m + / 0.5/ strip adjustable. 1.3उत्पादन क्षमता और प्लेट रिक्त उत्पादन लाइन की प्रक्रिया मापदंडों: छोटे स्ट्रिप्स की उत्पादन गति 20 m / मिनट द्वारा समायोज्य है, और छोटे स्ट्रिप्स की लंबाई 8m + / 0.5 / स्ट्रिप समायोज्य है। The thickness of the strip is adjustable from 3.3 to 5.5mm. पट्टी की मोटाई 3.3 से 5.5 मिमी तक समायोज्य है। Small bar weight 2.6g ~ 6.5g/50mm adjustable; छोटे बार वजन 2.6g ~ 6.5g / 50mm समायोज्य; Applicable steel belt: 0.1 x 21 x L; लागू स्टील बेल्ट: 0.1 x 21 x L; 0.1 * 23 * L; 0.1 * 23 * एल; 0.1 x 25 x L. The width of plate strip is adjustable from 60 to 400 mm, and the shear length of strip is adjustable from 80 to 200 mm. 0.1 x 25 x L. प्लेट पट्टी की चौड़ाई 60 से 400 मिमी तक समायोज्य है, और पट्टी की कतरनी की लंबाई 80 से 200 मिमी तक समायोज्य है। After embossing, the thickness is adjustable from 1.4 to 5.0m, and the shear rate is greater than 25 times /min. एम्बॉसिंग के बाद, मोटाई 1.4 से 5.0 मीटर तक समायोज्य है, और कतरनी दर 25 गुना / मिनट से अधिक है।

1.4．Performance requirements of plate blank production line: 1.3 under normal production conditions. प्लेट रिक्त उत्पादन लाइन की 1.4Performance आवश्यकताओं: सामान्य उत्पादन की स्थिति के तहत 1.3। Requirements of the clause; खण्ड की आवश्यकताएँ; Each regulation part, feeding mechanism, powder feeding and packing mechanism, forming combination mechanism, pressure shear mechanism, requirements of stability and reliability, easy to operate; प्रत्येक विनियमन हिस्सा, खिला तंत्र, पाउडर फीडिंग और पैकिंग तंत्र, संयोजन तंत्र, दबाव कतरनी तंत्र, स्थिरता और विश्वसनीयता की आवश्यकताएं, आसान काम; All moving parts shall have reasonable, reliable and convenient lubrication mechanism. सभी चलने वाले हिस्सों में उचित, विश्वसनीय और सुविधाजनक स्नेहन तंत्र होगा।

1.5. 1.5। Dust prevention: धूल की रोकथाम:

1.5.1. 1.5.1। The production line must have reliable dustproof facilities, and the dustproof facilities reserve the air intake; उत्पादन लाइन में विश्वसनीय डस्टप्रूफ सुविधाएं होनी चाहिए, और डस्टप्रूफ सुविधाएं हवा का सेवन आरक्षित करती हैं; There should be material collection tank under each working face, which requires complete collection and convenient operation. प्रत्येक काम करने वाले चेहरे के नीचे सामग्री संग्रह टैंक होना चाहिए, जिसके लिए पूर्ण संग्रह और सुविधाजनक संचालन की आवश्यकता होती है। Safety door of all dustproof cover should be firm and reliable, convenient to operate and maintain. सभी डस्टप्रूफ कवर की सुरक्षा द्वार फर्म और विश्वसनीय होनी चाहिए, संचालित करने और बनाए रखने के लिए सुविधाजनक होनी चाहिए।

1.5.2. 1.5.2। All electrical facilities, switches, sockets and plugs shall be dustproof and explosion-proof. सभी विद्युत सुविधाएं, स्विच, सॉकेट और प्लग डस्टप्रूफ और विस्फोट प्रूफ होंगे। The power cord shall have a protective cover. पावर कॉर्ड में एक सुरक्षा कवच होगा।

1.6. 1.6। After the design is completed, the construction drawings shall be confirmed and signed by party a and shall be attached to this technical agreement. डिजाइन पूरा होने के बाद, निर्माण चित्रण की पुष्टि की जाएगी और पार्टी द्वारा हस्ताक्षरित किया जाएगा और इस तकनीकी समझौते से जुड़ा होगा।

1.7 प्लेटलेट स्वचालित उत्पादन लाइन उपकरण:
