निर्देशिका
I. डिवाइस फ़ंक्शन 3
2. प्रक्रिया आवश्यकताएँ 3
तृतीय।उपकरण परिचय
चतुर्थउपकरण के मुख्य घटक
पर्यावरणीय आवश्यकताएं 17
वि.मुख्य घटकों के ब्रांड
स्थापना और डिबगिंग 18
आठवीं।स्वीकृति आवश्यकताएँ 18
Ix.उपकरण गुणवत्ता आश्वासन
बौद्धिक संपदा अधिकार 19
विवाद समाधान 20
बारहवीं।अनुबंध और देनदारियों का उल्लंघन 20
Xiii।अन्य 20

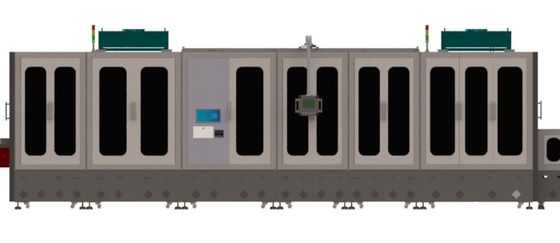

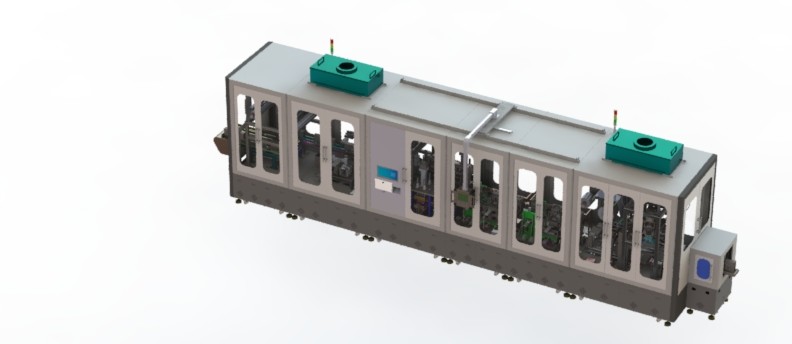

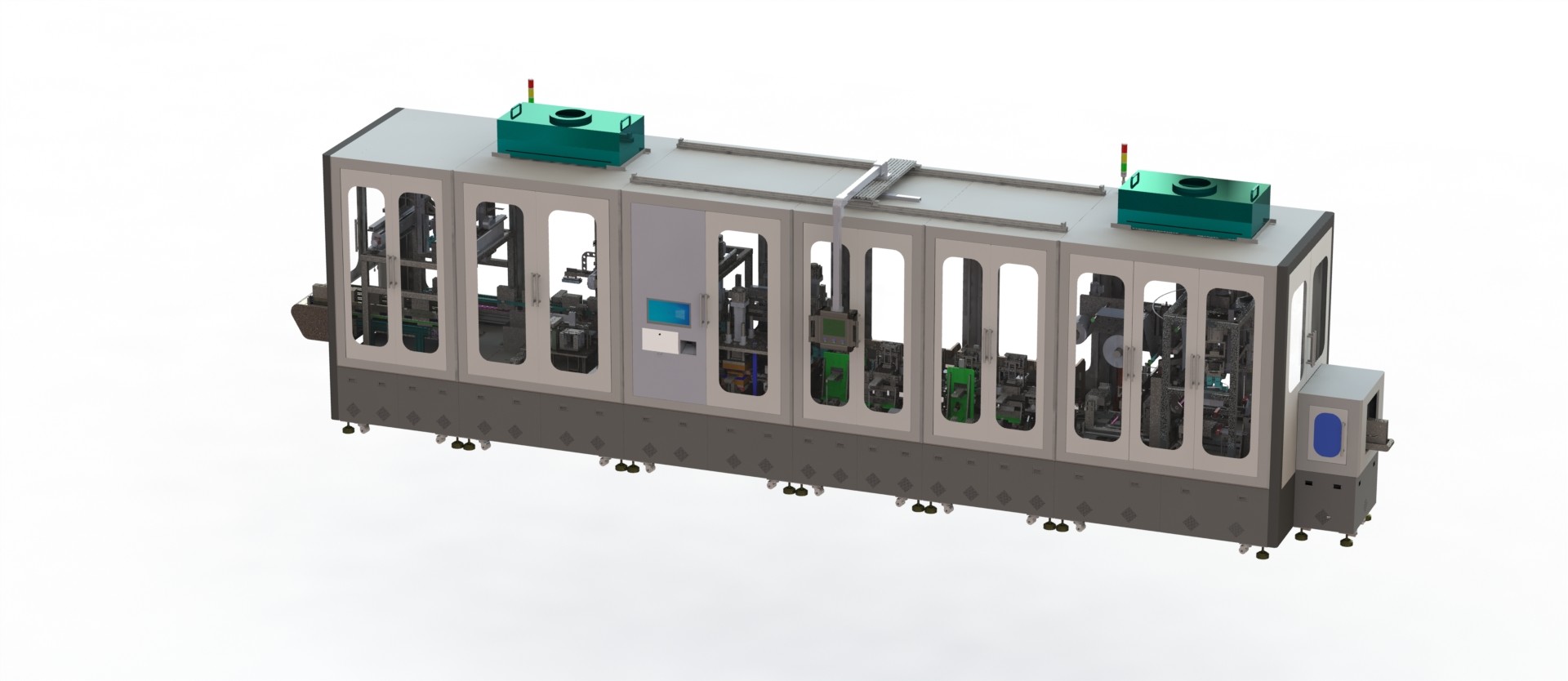

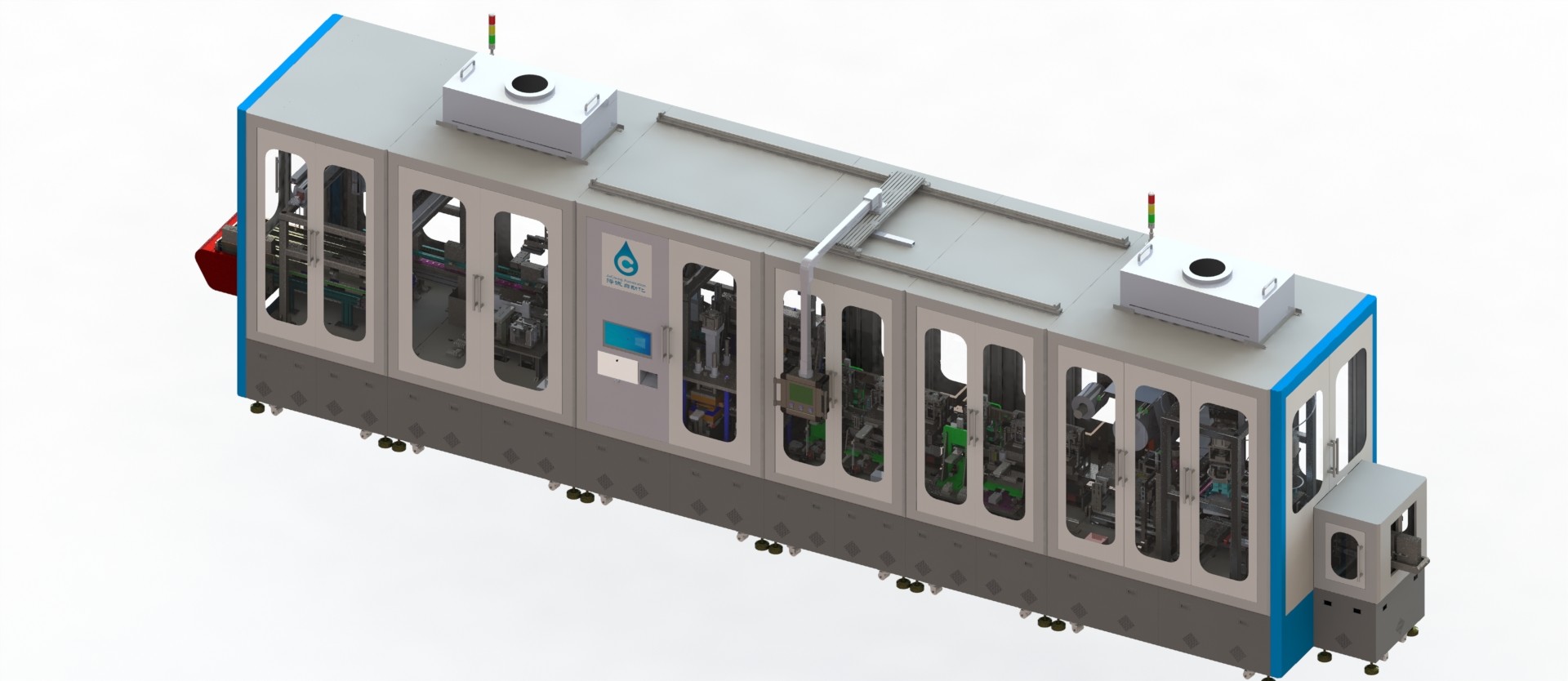

(1) डिवाइस स्क्वायर एल्यूमीनियम बैटरी के स्वचालित संलग्नक झिल्ली के कार्य के लिए उपयुक्त है, और इसे मैन्युअल रूप से खिलाया और खिलाया जा सकता है या स्वचालित रूप से कनेक्ट किया जा सकता है।
(2) खिला तंत्र द्वारा आने वाले गुणवत्ता वाले उत्पाद कैप्सुलर को बैटरी वितरित करेंगे, संस्थानों के लिए चिपकने वाला गोंद तैयार करने के लिए, सर्वो मैनिपुलेटर द्वारा नियंत्रित, प्लास्टिक की थैलियों में बैटरी, रोलर के रोटेशन के तहत, "यू" प्रकार में बैटरी पैक गोंद तरीका है, फिर बैटरी की तरफ और शीर्ष प्लास्टिक बैग रबर और बैटरी पर शीर्ष रबर के नीचे बैटरी, बैटरी छह सतह गोंद पोस्ट किया।
(3) मैनुअल फीडिंग कैश, मैनिपुलेटर का ऑटोमैटिक फीडिंग, बैटरी लिफाफा (6 साइड), मैकेनिकल हैंड के तहत मटेरियल कैश।
| नहीं। | परियोजना | निर्दिष्टीकरण बताते हैं | टिप्पणी |
| 1 | उपकरण क्षमता | पी 6 पीपीएम | प्रोटोटाइप बैटरी केवल (सरल डिजाइन) |
| 2 | उत्पाद पास दर | ≥99% (उपकरण के कारण केवल खराब उत्पाद) एकल विमान सपाटता ± 1 मिमी | |
| 3 | उपकरण विफलता दर | ≤2% (केवल उपकरण के कारण विफलता) | |
| 4 | इन्सुलेशन फिल्म की मोटाई | 80 म्यू म्यू मी - 150 मी | आइसोलेशन पेपर के साथ |
| 5 | संपीड़ित हवा की आवश्यकता | 0.5 ~ 0.65 एमपीए उपयोग: 100 एल/मिनट | |
| 6 | पावर सप्लाय | AAC380V प्लस या माइनस 10% | |
| 7 | ऊपरी इन्सुलेशन फिल्म मोड | मैनुअल फीडिंग, बेल्ट कनेक्शन, फिल्म पुलिंग; | |
| 8 | शोरगुल | ≤75db (उपकरण और संचालन माप की बाहरी दीवार से 1000 मिमी दूर)) | |
|
9 |
लेपित उपस्थिति |
1) बुलबुला व्यास <3 मिमी;अंक <5 पीसी / पक्ष;गुना बुलबुला लंबाई <5 मिमी, चौड़ाई <1.5 मिमी, मात्रा <2 पीसी / पक्ष; 2) विद्युत कोर खोल और इन्सुलेशन फिल्म के बीच कोई विदेशी निकाय की अनुमति नहीं है; 3) बैटरी की सतह (इलेक्ट्रोलाइट सहित) पर कोई विदेशी निकाय नहीं होना चाहिए; 4) बैटरी के एक तरफ सैग डिग्री ±1.0mm है 5) लिफाफा संरेखण सटीकता ± 0.5 मिमी; |
|
| 11 | MTBF (मतलब विफल-मुक्त समय): | > 4 घंटे | |
| 12 | का वजन | प्रति यूनिट क्षेत्र भार वहन ≤650 किग्रा / एम |
| नहीं। |
परियोजना
|
सेल आकार (मोटाई * चौड़ाई * लंबाई) (मिमी) |
| 1 | बैटरी के आधार पर | 36*130*240 |
| नहीं |
परियोजना |
सेल आकार (मोटाई * चौड़ाई * लंबाई) (मिमी) |
| 1 | बैटरी के आधार पर | 36*130*240 |
| 2 | अधिकतम संगत आकार | 150-240 (लंबाई की दिशा) |
2.3 प्रक्रिया प्रवाह
2.4 तकनीकी आवश्यकताएं
| खिला और स्थिति |
|
| बैटरी, प्लास्टिक बैग |
|
| ब्लैंकिंग और ट्रांसशिपमेंट |
|
4, उपकरण के मुख्य घटक
| नहीं। | कार्य स्टेशन | नाम का हिस्सा | मात्रा | टिप्पणी |
| 1 | खिला तार | स्टेपर मोटर | 1 | |
| 2 | ड्रॉस्ट्रिंग * L3000 | अनुच्छेद 1। | ||
| 3 | रोलर रेलिंग | अनुच्छेद 2। | ||
| 4 | पोजिशनिंग सिलेंडर | 1 | ||
| 5 |
पोजिशनिंग
|
का 1 सेट | ||
| 6 | सिलेंडर बंद करो | छह | ||
| 7 | संस्थानों को बंद करो | छह | ||
| 16 | पैकिंग और फीडिंग स्टेशन | एक्स अक्ष मॉड्यूल | का 1 सेट | |
| 17 | वाई अक्ष मॉड्यूल | का 1 सेट | ||
| 18 | माउंटिग प्लेट | का 1 सेट | ||
| 19 | सिलेंडर को जकड़ें | 1 | ||
| 20 | ग्रिपर इन्सुलेशन पैड | 2 | ||
| 21 | घूर्णन तंत्र | 1 | ||
| 22 | घूमता हुआ सिलेंडर | 1 | ||
| 23 | लचीला अलार्म तंत्र | का 1 सेट | ||
| 24 | एक्स अक्ष, वाई अक्ष मोटर | 2 | ||
| 25 | मॉड्यूल कोष्ठक | का 1 सेट | ||
| 26 | धक्का देने वाला स्थान | पुश सामग्री क्लैंप सिलेंडर | 1 | |
| 27 | एक रोटरी मोटर | 1 | ||
| 28 | पुशिंग मॉड्यूल | 1 | ||
| 29 | माध्यमिक स्थिति तंत्र | का 1 सेट | ||
| 30 | बैग जिओगॉन्ग बिट | नीचे रबर रोलर | अनुच्छेद 2। | |
| 31 | प्लास्टिक बैग संस्थान | के 2 सेट | ||
| 32 | सर्वो मोटर | 2 | ||
| 33 | रबर रोलर खींचो | 1 | ||
| 34 | गोंद एजेंसी खींचो | का 1 सेट | ||
| 35 | चुंबकीय पाउडर क्लच | 1 | ||
| 36 | प्लास्टिक मशीन खींचो | 1 | ||
| 37 | टुकड़े टुकड़े सिलेंडर | 1 | ||
| 38 | क्लैंप डिवाइस | का 1 सेट | ||
| 39 | रबर काटने वाला सिलेंडर | 1 | ||
| 40 | काटने वाला | 1 | ||
| 41 | रबड़ काटने वाली संस्थाएँ | का 1 सेट | ||
| 42 | नीचे की ओर चारपाई | 2 | ||
| 43 | पैकेज नीचे की ओर तंत्र | के 2 सेट | ||
| 44 | माउंटिग प्लेट | का 1 सेट | ||
| 45 | जिओगोंग ए रखो | गैस गुलाब अक्ष | 2 | |
| 46 | चुंबकीय पाउडर क्लच | 2 | ||
| 47 | एक रोल | चार | ||
| 48 | इलेक्ट्रोस्टैटिक तंत्र | का 1 सेट | ||
| 49 | तनाव सिलेंडर | 1 | ||
| 50 | तनाव रोलर | 1 | ||
| 51 | माउंटिग प्लेट | का 1 सेट | ||
| 52 | स्टंट्स | का 1 सेट | ||
| 53 | कॉर्नर कट लोकेशन | रबड़ काटने वाली संस्थाएँ | का 1 सेट | |
| 54 | काटने वाला | चार | ||
| 55 | सिलेंडर की गतिविधि | 1 | ||
| 56 | साइड रैपिंग पोजीशन | साइड कवरिंग मैकेनिज्म | 2 सेट | |
| 57 | आगे का सिलेंडर | 2 | ||
| 58 | पोजिशनिंग सिलेंडर | 2 | ||
| 59 | पैकिंग पक्ष गोंद सिलेंडर | चार | ||
| 60 | प्रत्यारोपण स्टेशन | रॉडलेस सिलेंडर | 1 | |
| 61 | बैटरी चलती जिग | के 5 सेट | ||
| 62 | ऊपरी और निचला सिलेंडर | पाँच | ||
| 63 | घूमता हुआ सिलेंडर | 1 | ||
| 64 | प्रत्यारोपण तंत्र | का 1 सेट | ||
| 65 | प्लास्टिक बैग पोजिशनिंग स्टेशन | घटक का पता लगाएँ | के 4 सेट | |
| 66 | स्टंट्स | का 1 सेट | ||
| 67 | दबाव सिलेंडर | चार | ||
| 68 | ऊपरी और निचला सिलेंडर | चार | ||
| 69 | क्लैंपिंग सिलेंडर | आठ | ||
| 70 |
तह स्टेशन
|
तह तंत्र | के 2 सेट | |
| 71 | आगे का सिलेंडर | 2 | ||
| 72 | पोजिशनिंग सिलेंडर | 2 | ||
| 73 | सिलेंडर की गतिविधि | चार | ||
| 74 | ऊपरी और निचला सिलेंडर | 2 | ||
| 75 | बाएँ और दाएँ चलती सिलेंडर | 2 | ||
| 76 |
खाली स्टेशन
|
एक्स अक्ष मॉड्यूल | का 1 सेट | |
| 77 | वाई अक्ष मॉड्यूल | का 1 सेट | ||
| 78 | माउंटिग प्लेट | का 1 सेट | ||
| 79 | सिलेंडर को जकड़ें | 1 | ||
| 80 | ग्रिपर इन्सुलेशन पैड | 2 | ||
| 81 | लचीला अलार्म तंत्र | का 1 सेट | ||
| 82 | एक्स अक्ष, वाई अक्ष मोटर | 2 | ||
| 83 | स्टंट्स | का 1 सेट | ||
| 84 | रैक सिस्टम | रैक | का 1 सेट | |
| 86 | नियंत्रण प्रणाली | पीएलसी | का 1 सेट | |
| 87 | टच स्क्रीन | का 1 सेट | ||
| 89 | कम वोल्टेज बिजली के उपकरण | का 1 सेट | ||
| 90 | फोटोइलेक्ट्रिक सेंसर | 102 | ||
| 91 | सोलेनोइड वाल्व | 51 |
7,स्थापना और डिबगिंग
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किया गया सामान एकदम नया, पूर्ण और अप्रयुक्त उपकरण है।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटों से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झ
(3) दोनों पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
