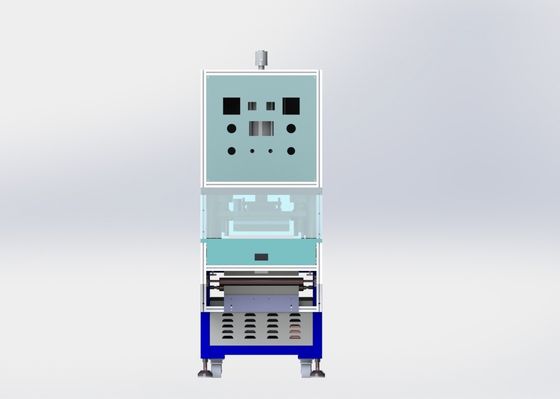

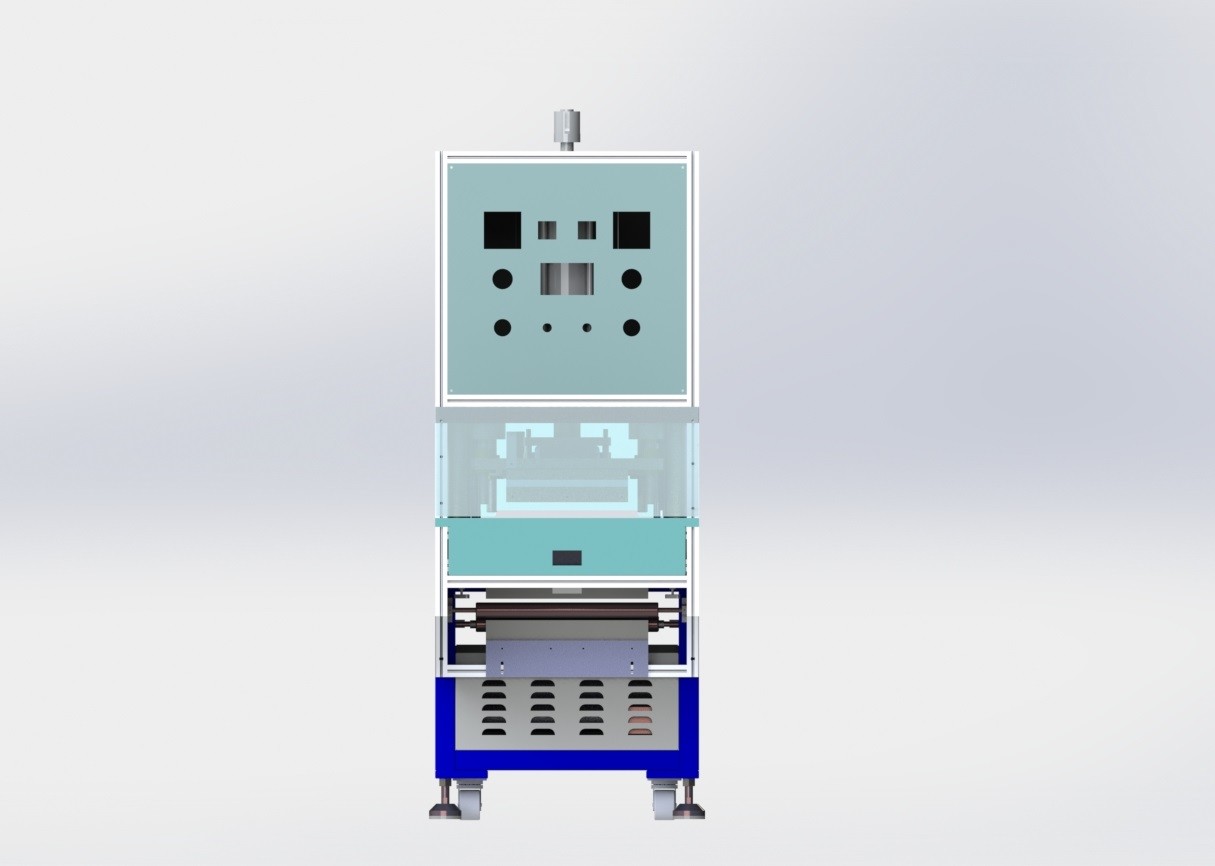

एडजस्टेबल ली आयन बैटरी मैन्युफैक्चरिंग इक्विपमेंट बैटरी सेल हॉट कोल्ड प्रेस इक्विपमेंट
1, प्रोफाइल
डिवाइस का उपयोग मुख्य रूप से लेमिनेशन के बाद रोल्ड स्क्वायर सेल या स्क्वायर सेल को समतल करने के लिए किया जाता है।दबाव और तापमान को जरूरत के हिसाब से समायोजित किया जा सकता है।
विशेषताएं

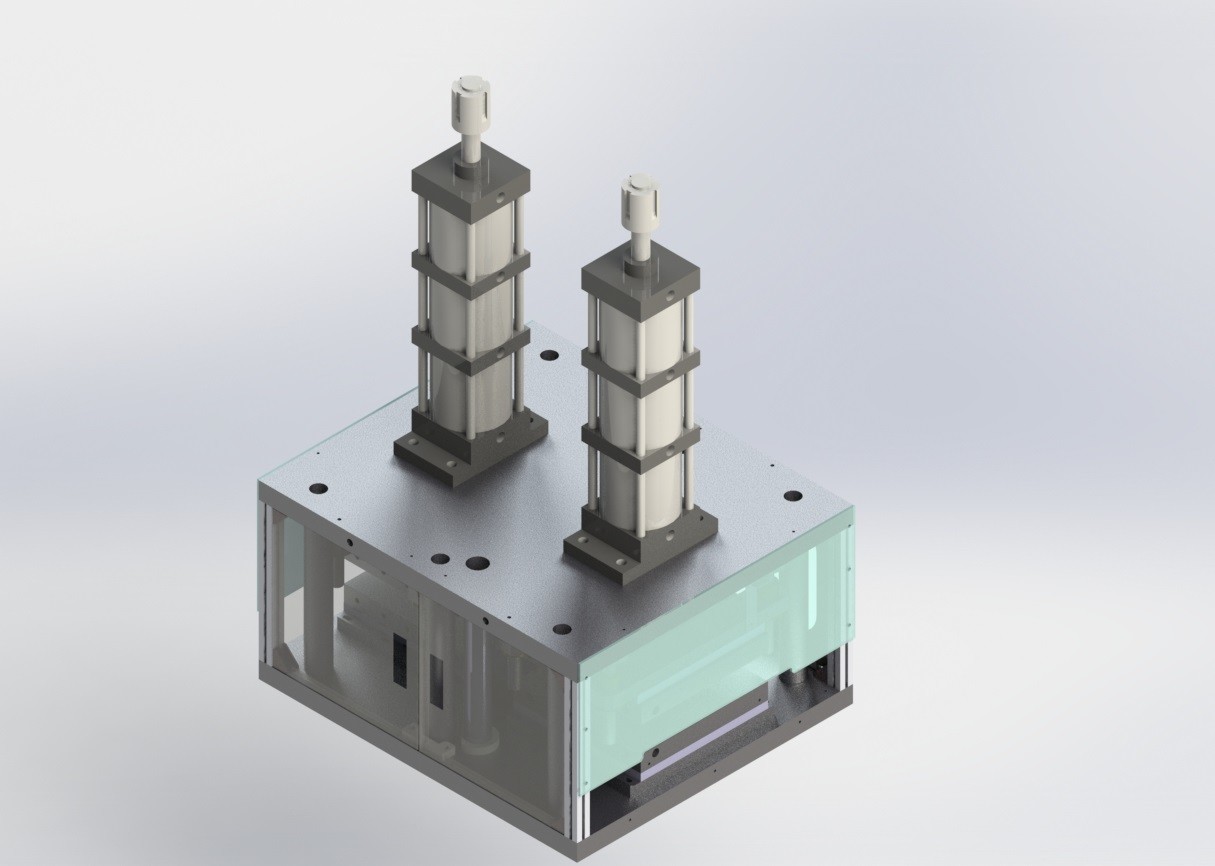

--- प्रत्येक स्टेशन में बैटरी को गैस-तरल बूस्टर सिलेंडर द्वारा फ्लैट दबाया जाता है, और दबाव को समायोजित किया जा सकता है। बैटरी को स्थानांतरित करने के लिए कन्वेयर बेल्ट प्रकार को अपनाने के लिए।
- उच्च दक्षता: डबल स्टेशन, एक स्टेशन गर्म प्रेस, दो स्टेशन ठंडा प्रेस। गर्म प्रेस और ठंडा प्रेस। 8 पीसीएस / मिनट (विशिष्ट दक्षता गर्म दबाने और ठंडे दबाने के समय के अनुसार निर्धारित की जाती है)
-- कम परिचालन लागत
उपकरण में उच्च स्तर का स्वचालन और सरल मैनुअल ऑपरेशन है।
फ्लैट दबाव: 2000KG
2. फ्लैट दबाव क्षेत्र: 350x480 मिमी
3. प्रेसिंग प्लेट की समानता: 0.1mm
4. फ्लैट दबाव और समय समायोजित किया जा सकता है;
5, गर्म और ठंडे दबाव दबाव सेंसर और दबाव प्रदर्शन से लैस हैं
विनिर्देशों के अनुकूल होने के लिए
3.1 अनुकूली वस्तुएं बैटरी का आकार
| नमूना | साथ (मिमी) | लंबाई (मिमी) | मोटाई (मिमी) |
| 37एएच | 100-150 | 90-215 | 5-20 |
| 68एएच | 100-150 | 90-215 | 5-20 |
| 78एएच | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
3.2 उपकरण के तकनीकी पैरामीटर
|
विशेष विवरण मद |
ZCA07-202 | |
|
तकनीकी पैमाने |
दक्षता (पीपीएम) | 8 (गर्म दबाव के अनुसार, ठंडा दबाने का समय) |
| स्थिरता चौड़ाई समायोज्य रेंज | समायोज्य या प्रतिस्थापन, बैटरी मॉडल के अनुकूल होने का संदर्भ | |
| काम का दबाव (टी) | 2 | |
| तापमान नियंत्रण सटीकता | +/- 1℃ | |
| संपीड़ित वायु प्रणाली | 0.4-0.6MPa | |
| कुल शक्ति (किलोवाट) | 15 | |
| सामान्य परिचालन शक्ति (किलोवाट) | 13 | |
4, यांत्रिक विनिर्देश
4.1 रैक सिस्टमडिवाइस में एक वर्ग वेल्डिंग फ्रेम है, और सब्सट्रेट एक स्टील प्लेट है जिसकी मोटाई 25-30 मिमी है।सतह इलेक्ट्रोप्लेटेड है।
4.2 स्वचालित फीडिंग सिस्टम स्टेपिंग मोटर बैटरी को फीडिंग स्टेशन से हॉट प्रेस तक, हॉट प्रेस स्टेशन से कोल्ड प्रेस स्टेशन तक, कोल्ड प्रेस स्टेशन से अनलोडिंग स्टेशन तक ले जाने के लिए कन्वेयर बेल्ट को चलाती है।
4.3 गर्म दबाव प्रणाली ऊपरी और निचले दबाव प्लेट को हीटिंग पाइप के माध्यम से गरम किया जाता है, तापमान नियंत्रक तापमान को नियंत्रित करता है, टच स्क्रीन से गर्म दबाने का समय निर्धारित किया जाता है, और गैस-तरल दबाव सिलेंडर का दबाव समायोजित किया जा सकता है। गर्म दबाने क्षेत्र 350 * 480 मिमी।
4.4 कोल्ड प्रेशर सिस्टम गर्म दबाने के पूरा होने के बाद, सेल को कोल्ड प्रेसिंग स्टेशन पर ले जाया जाता है, निचला टेम्प्लेट पानी को परिचालित करके ठंडा किया जाता है, कोल्ड प्रेसिंग टाइम टच स्क्रीन से सेट किया जाता है, गैस-लिक्विड बूस्टर सिलेंडर का दबाव हो सकता है समायोजित किया जा सकता है, और ठंडा दबाव क्षेत्र 350 * 480 है।
4.5 ऑपरेटिंग सिस्टमटच स्क्रीन ऑपरेशन। पावर ऑन, इमरजेंसी स्टॉप, मैनुअल, ऑटोमैटिक बटन है।
4.6 नियंत्रण कक्ष मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य बिजली सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि से सुसज्जित है। और बाहरी कनेक्शन, कनेक्टर्स और टर्मिनल टेबल का उपयोग कर। पीएलसी ओमरोन को गोद लेती है। पावर केबल की छत आंशिक रूप से छिद्रित होती है। अन्य उपकरणों के बीच केबल्स और वायु नलिकाएं नीचे तार और पाइप की जाती हैं।
4. 7 सुधार प्रणाली पीईटी कन्वेयर बेल्ट ऑफसेट का स्वचालित सुधार।
5. ऊर्जा माध्यम कृपया निम्नलिखित ऊर्जा माध्यम प्रदान करें
5.1, बिजली की आपूर्ति
1) वोल्टेज AC220V ± 10% काउंटरफेज़ का तात्कालिक परिवर्तन
2, आवृत्ति 50 हर्ट्ज + 1 हर्ट्ज
5.2, वायु
1) दबाव 0.5mpa 5kgf/cm2
5.3, क्षमता 1001/मिनट
पर्यावरण की स्थितिडिवाइस निम्नलिखित पर्यावरणीय परिस्थितियों में बिना किसी बाधा के काम कर सकता है।
1) तापमान गतिशील तापमान: 5-35 ℃ भंडारण तापमान: 0-40 ℃
आर्द्रता 30-80% लेकिन ओस नहीं होनी चाहिए।
3) पर्यावरणीय स्वच्छता 100,000 से कम नहीं होनी चाहिए; साइट पर कोई संक्षारक गैस, तरल, विस्फोटक गैस नहीं होनी चाहिए
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किया गया सामान बिल्कुल नया, पूर्ण और अप्रयुक्त उपकरण है।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
