आयरन फॉस्फेट लिथियम बैटरी, ली आयन बैटरी निर्माण उपकरण के लिए हॉट प्रेस
2.1.1 फ़ंक्शन अवलोकन

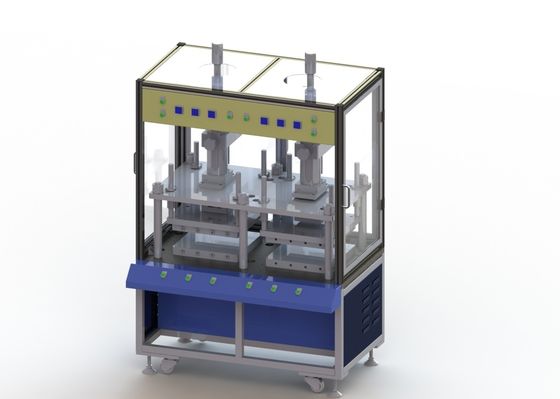

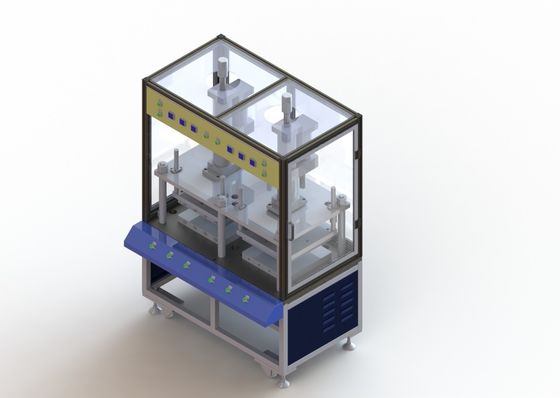

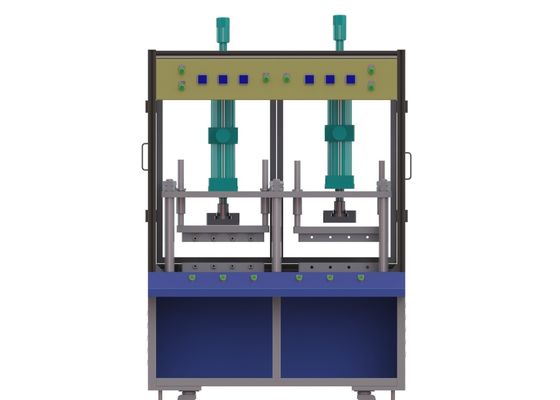

हॉट प्रेसिंग मशीन 4-स्टेशन स्ट्रेट लाइन टाइप को अपनाती है, जिसमें मुख्य रूप से मैकेनिकल हैंड फीडिंग और अनलोडिंग, ऑटोमैटिक हॉट प्रेसिंग, हाई-पॉट टेस्ट और अन्य फंक्शन शामिल हैं।जगह में सेंसर उत्पाद के स्थान पर होने के बाद बैटरी सेल के जैकिंग का पता लगाता है, और लेमिनेशन सेल को मैन्युअल रूप से पकड़ा जाता है और गर्म दबाव स्टेशन में डाल दिया जाता है।गर्म दबाव निर्धारित समय के अनुसार रहता है, और गर्म दबाव समाप्त होने के बाद हाई-पॉट परीक्षण किया जाता है।लेआउट योजना को निम्नानुसार देखें:
1.3 मुख्य कार्यों का परिचय
1) सिंगल लेयर लॉजिस्टिक्स लाइन का उपयोग फीडिंग के लिए किया जाता है: लैमिनेटिंग मशीन स्वचालित रूप से एक बैटरी को लॉजिस्टिक जिग में डालती है, और चार्जिंग ट्रांसप्लांटिंग मैनिपुलेटर बैटरी को पकड़ लेता है और इसे एक गर्म दबाव तंत्र में डाल देता है;
2) गर्म दबाव तंत्र: विद्युत सेल दबाव हीटिंग;
ए) गर्म दबाव: फूस के बिना गर्म दबाव;
बी) ऊपरी और निचले दबाने वाली प्लेटों के बीच समानता: ± ± 0.05 मिमी;
सी) गर्म दबाने की प्रक्रिया में, इसमें तापमान समायोजन का कार्य होता है।गर्म दबाने वाले तापमान को सामान्य तापमान की सीमा के भीतर 130 ℃ तक समायोजित किया जा सकता है।समायोजन परिशुद्धता 1 ℃ है, और स्पष्ट तापमान त्रुटि ≤1 ℃ है। निरंतर उत्पादन प्रक्रिया में, गर्म दबाव तापमान ± 3 ℃ के भीतर नियंत्रित होता है;
3) हाई-पॉट टेस्ट: गर्म दबाने की प्रक्रिया के दौरान दबाव में हाई-पॉट टेस्ट करें।
ए) टेस्ट वोल्टेज 0 ~ 1000V एडजस्टेबल, 0 ~ 1000V एडजस्टेबल, वोल्टेज एक्यूरेसी 1V, लीकेज करंट रेंज 0 ~ 10mA, करंट एक्यूरेसी 1mA, टेस्ट टाइम 0 ~ 999s एडजस्टेबल;
बी) शॉर्ट सर्किट निर्णय की सटीकता सुनिश्चित करने के लिए वर्तमान मूल्य और वोल्टेज मूल्य को एक ही समय में पीएलसी सिस्टम में वापस फीड किया जा सकता है।उपकरण में एनजी और ओके का भेदभाव कार्य है;
सी) शॉर्ट-सर्किट परीक्षण के बाद, डिस्चार्जिंग मैनिपुलेटर अयोग्य उत्पादों को मैनुअल उपचार के लिए अपशिष्ट क्षेत्र में डाल देगा, और योग्य उत्पादों को अगली रसद लाइन में डाल दिया जाएगा;
1.4, प्राथमिक डिवाइस कॉन्फ़िगरेशन की सूची
| नहीं। | नाम | मात्रा | इकाई | टिप्पणियां |
| 1 | फ्रेम और कवर | 1 | तय करना | |
| 2 | ऊपरी गर्म प्रेस तंत्र | 4 | तय करना | |
| 3 | ऊपर और नीचे लोड तंत्र | 2 | तय करना | |
| 4 | घटक को स्थानांतरित करने के लिए नीचे गर्म दबाएं | 4 | तय करना | |
| 5 | कन्वेयर लाइन | 2 | तय करना | |
| 6 | विद्युत नियंत्रण प्रणाली | 1 | तय करना |
2.1.5 उपकरण तकनीकी पैरामीटर1।बुनियादी उपकरण पैरामीटर
1) कुल शक्ति: ≤50KW;
2) बिजली की आपूर्ति: एसी 380 वी ± 10% 50 हर्ट्ज, तीन चरण पांच-तार प्रणाली;
3) संपीड़ित हवा: दबाव ≥ 0.5mpa, प्रवाह ≥12m / h;
4) उपकरण वजन: ≤ 2.0 टन। ग्राउंड लोड: 650 किग्रा / ㎡;
5) समग्र आकार :(लंबाई) 2000* (चौड़ाई) 1400* (ऊंचाई) 2200;(केवल संदर्भ के लिए, विशिष्ट रूप में);
6) उपस्थिति का रंग: पार्टी के रंग बोर्ड के अनुसार;
7) उपकरण दक्षता: 5PPM (उपकरण की स्वचालित संचालन दक्षता, अन्य कारकों को छोड़कर);
8) उपकरण की चलती दर ≥ 99%;
9) उत्पाद उपज ≥ 98%;
3. विद्युत नियंत्रण प्रणाली
सामान्य प्रश्न
प्रश्न 1: क्या आप कारखाने या ट्रेडिंग कंपनी हैं?
ए: हम कारखाने हैं, हमारी आर एंड डी टीम, उत्पादन विभाग, बैटरी वेल्डिंग मशीन, आदि डिजाइन, ड्राइंग, प्रक्रिया, असेंबली, कमीशन, और अंतिम पैकेज और शिपिंग से।
Q2: क्या आप अनुकूलन स्वीकार करते हैं?
ए 2: हाँ।हम अनुकूलित मशीन स्वीकार करते हैं।10+ वर्ष के समृद्ध अनुभव के साथ हमारा मजबूत आर एंड डी अनुकूलन कर सकता है।
Q3: कीमत के बारे में?
A3: कीमत परक्राम्य है।इसे प्रत्येक बैटरी वेल्डिंग या सॉर्टिंग मशीन के आंतरिक कॉन्फ़िगरेशन के अनुसार बदला जा सकता है, और आपके ऑर्डर की मात्रा भी।
Q4: प्रसव के बारे में?
ए 4।मानक वेल्डिंग मशीन 10 दिनों के भीतर वितरित की जा सकती है।अनुकूलित बैटरी असेंबली मशीन 40 दिनों या परक्राम्य के भीतर वितरित की जा सकती है।
