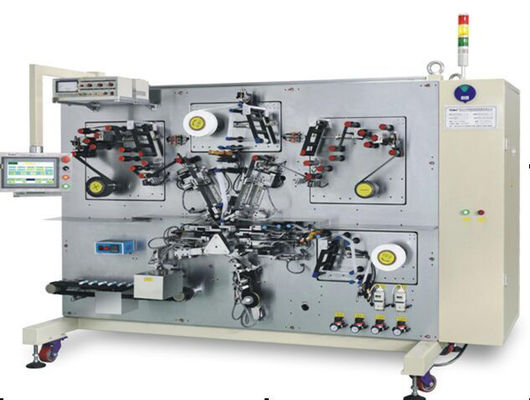

बेलनाकार ली आयन बैटरी कोर घुमावदार मशीन पूर्ण स्वचालित ली आयन बैटरी विनिर्माण लाइन

बेलनाकार ली आयन बैटरी कोर घुमावदार मशीन, पूर्ण स्वचालित ली आयन बैटरी विनिर्माण लाइन

I. डिवाइस फ़ंक्शन विवरण

यह मशीन मुख्य रूप से बेलनाकार लिथियम आयन बैटरी सेल को घुमाने के लिए उपयोग की जाती है।काम करने की प्रक्रिया इस प्रकार है: सकारात्मक और नकारात्मक इलेक्ट्रोड टुकड़े और डायाफ्राम सक्रिय रूप से तनाव नियंत्रण, धूल हटाने उपकरण और विचलन सुधार उपकरण (घुमावदार से पहले विचलन को सुधारने के कार्य के साथ) के माध्यम से सक्रिय रूप से खुले हैं, डायाफ्राम में हटाने का कार्य है स्थैतिक बिजली, घुमावदार हिस्सा पेश किया जाता है और प्रक्रिया की आवश्यकताओं के अनुसार घाव होता है, और समाप्ति टेप चिपकाया जाता है।तैयार उत्पादों को रीमिंग के बाद स्वचालित रूप से खाली किया जाता है, हॉट होल के कार्य के माध्यम से, शॉर्ट-सर्किट का पता लगाने और दोषपूर्ण उत्पाद उन्मूलन के माध्यम से, अच्छे उत्पादों को संग्रह तालिका में वितरित किया जाता है, स्वचालित घुमावदार प्रक्रिया का एहसास होता है।

1. सकारात्मक और नकारात्मक प्लेटें

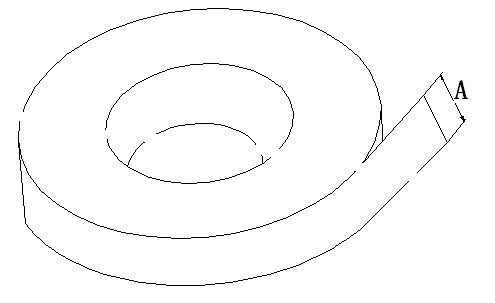

(1) वाइड स्लीटिंग की सहनशीलता

ए: 0.1 मिमी . के भीतर

कोटिंग चौड़ाई दिशा का विचलन

मोटाई: 2% के भीतर

तरंग, झुकना और युद्ध करना

कोई तरंग नहीं (फिंगर एंड सरफेस डिफेक्ट्स), वारपिंग (पार्ट पोल पीस कर्ल को काटने के बाद),

सर्पिन झुकने त्रुटि: ध्रुव तत्व की लंबाई की सर्पिन झुकने त्रुटि 0.3 मिमी / 1 मीटर से कम है।

(4) कनेक्शन बेल्ट परीक्षण के लिए स्पष्ट रंगों के साथ लाल या हरे रंग की टेप से बना होगा, और सिंगल कॉइल को घुमावदार जगह पर छोड़ा जाएगा।

(5) अंतिम निशान:

संकेत है कि मूल स्क्रॉल के रूप में उपयोग की जाने वाली सामग्री का उपयोग किया गया है और टर्मिनल का अनकोटेड हिस्सा 1 मीटर से अधिक होना चाहिए।

2, डायाफ्राम

(1) चौड़ाई सहिष्णुता काटने: ± 0.05 मिमी . के भीतर

(2) तरंग, झुकने, हेम आकार दोषपूर्ण उत्पादों के दृश्य निर्णय को छोड़कर।

(3) अंतिम चिह्न: उपयोग किए गए सिग्नल को करने के लिए अंतिम को चिह्नित करें, हरे या काले रंग में चिह्नित किया जा सकता है।

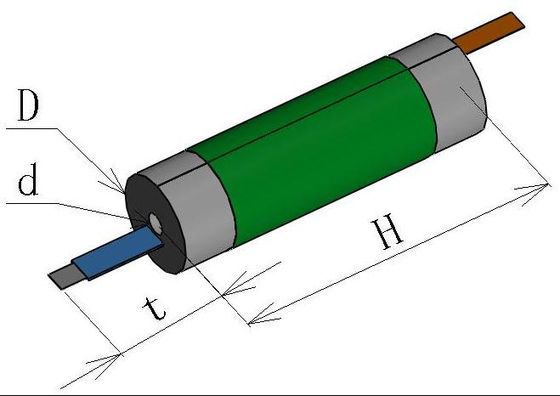

3. मुख्य विनिर्देश:

विशेष विवरण

आकार (मिमी)

व्यास डी

16 ~ 32

ऊंचाई एच.

40 ~ 65

ताकना व्यास d

फी 3.5 . है

बहुत कान उजागर

25 या उससे कम

बहुत कान संख्या

4 या उससे कम

4. घुमावदार सटीकता (सामग्री 2.1 और 2.2 की आवश्यकताओं को पूरा करती है)

1) डायाफ्राम अंत संरेखण त्रुटि ± 0.3 मिमी;

2) पोल शीट के अंतिम चेहरे की संरेखण त्रुटि ± 0.3 मिमी है;

3) सेल ऊंचाई त्रुटि 0.6 मिमी से कम है।

चतुर्थउत्पादन क्षमता (गैर-उपकरण कारकों को छोड़कर)

जब ब्लेड की लंबाई 700 मिमी से कम होती है, तो 18650 की उत्पादन क्षमता 24-26 पीसी / मिनट से कम नहीं होती है;

26650 की उत्पादन क्षमता 15-18 पीसी / मिनट से कम नहीं है

32650 की उत्पादन क्षमता 10-11 पीसी / मिनट से कम नहीं है

उत्पाद पास दर: ≥99% विवाहित दर ≥97%

वी. उपकरण सुविधाएँ

1. बदलाव की स्थिति सटीक स्थिति और तेज उत्पादन गति के साथ, टर्नटेबल को चलाने के लिए सर्वो मोटर और डिवाइडर के सिद्धांत को अपनाती है;

2. घुमावदार सुई उन्नत दो-आधा सुई एक तरफ खींचने वाली सुई को गोद लेती है, जो घुमावदार गति में सुधार कर सकती है;

3. सुइयों को बदलना बहुत सुविधाजनक है।रोलिंग सुइयों को पांच मिनट में बदला जा सकता है और सामान्य रूप से उत्पादित किया जा सकता है।

4. सभी भागों को हवा देने के लिए स्लाइड रेल संरचना का उपयोग करें, और निकासी को अच्छी तरह से फिट करें;

5, 16- 32 आकार के लिए उपयुक्त हो सकता है, 45-70 मिमी के बीच लागू चौड़ाई, केवल सामग्री क्लिप को बदलने और पैरामीटर बदलने की आवश्यकता अधिक सुविधाजनक हो सकती है।

1, मशीन फिसलने, ईंधन भरने और संचालन अधिक सुविधाजनक और सुरक्षित है;

2, सकारात्मक, नकारात्मक प्लेट, डायाफ्राम स्वत: खोलना और सुधारना, आनुपातिक वाल्व नियंत्रण के माध्यम से तनाव, तनाव को वर्गों में नियंत्रित किया जा सकता है

8. शॉर्ट सर्किट परीक्षण संस्थान द्वारा शॉर्ट सर्किट डिटेक्शन का परीक्षण किया जाएगा।परीक्षण और निर्वहन एक समय में पूरा किया जाएगा।

9. समाकलन विधि को अपनाने के लिए दिष्टकारी विचलन को बदल दिया जाता है।सामग्री बढ़त का पता लगाने की नियंत्रण विधि डिजाइन में अधिक उचित है, निर्णय में अधिक सटीक है और विचलन को सुधारने में तेज है

10. पोल के टुकड़े को खोलने और काटने के अंत में धूल हटाने वाला उपकरण है;

11. टेप को रोल करके बंद करें, मोड़ना आसान नहीं है;

12. विद्युत सेल टकराव से बचने के लिए यांत्रिक सामग्री और बेल्ट वाहन को अपनाएं;

13. विद्युत बॉक्स वाइन्डर के दाईं ओर है, और रिक्त स्थान और अगली कार्य प्रक्रिया के बीच का कनेक्शन प्रभावित नहीं होता है;

14. अनुकूल इंटरफेस, आसान संचालन और सरल रखरखाव।

वी.आई.उपकरण संरचना

1) डायाफ्राम घुमावदार तंत्र (दो सेट):

डायाफ्राम कॉइल यांत्रिक विस्तार शाफ्ट द्वारा तय किया जाता है, जो डायाफ्राम के आंतरिक अंत चेहरे के संदर्भ पक्ष द्वारा स्थित होता है।सर्वो मोटर का उपयोग सीधे ड्राइव करने के लिए किया जाता है, और प्रोग्राम स्वचालित अनइंडिंग को नियंत्रित करता है।

2) डायाफ्राम तनाव तंत्र (दो सेट):

स्विंग रोलर, कम घर्षण सिलेंडर ड्राइव को अपनाएं;डायाफ्राम इलेक्ट्रोस्टैटिक एलिमिनेटर जोड़ें।

आनुपातिक वाल्व को नियंत्रित करने वाला सटीक दबाव काम के तनाव को नियंत्रित करता है, तनाव को वर्गों में नियंत्रित किया जा सकता है, 0-500kpa;

3) पोल टुकड़ा खोलना और विचलन सुधार तंत्र (दो सेट + दो सेट):

पोल शीट सामग्री का तार यांत्रिक विस्तार शाफ्ट द्वारा तय किया गया है, और पोल शीट को अंदर के संदर्भ पक्ष द्वारा तैनात किया गया है, जो ईंधन भरने को सुविधाजनक और त्वरित बनाता है।सर्वो मोटर का उपयोग सीधे ड्राइव करने के लिए किया जाता है, और प्रोग्राम स्वचालित अनइंडिंग को नियंत्रित करता है।

पोल शीट मटेरियल कॉइल बॉल स्क्रू के माध्यम से रेक्टीफाइंग सर्वो मोटर से जुड़ा होता है, सटीक रेक्टिफाइंग सेंसर के सिग्नल के अनुसार, पोल शीट के बेस एज पोजीशन को सुनिश्चित करते हुए ओवरऑल ऑटोमैटिक रेक्टीफाइंग।

4) पोल शीट तनाव तंत्र (दो सेट):

स्विंग रोलर, कम घर्षण सिलेंडर ड्राइव को अपनाएं;

आनुपातिक वाल्व को नियंत्रित करने वाला सटीक दबाव काम के तनाव को नियंत्रित करता है, तनाव को वर्गों में नियंत्रित किया जा सकता है, 0-500kpa;

5) पोल पीस डस्ट ब्रश डिवाइस (दो सेट);

पोल प्लेट का यात्रा मार्ग दो तरफा धूल सफाई उपकरण से सुसज्जित है ताकि धूल को बैटरी सेल में अवशोषित होने से रोका जा सके।

6) पोल क्लिपिंग डिवाइस (दो सेट);

सिलेंडर पोल के टुकड़े को क्लिप करता है और पोल के टुकड़े के सिरे को लीड स्क्रू द्वारा घुमावदार हिस्से में ले जाया जाता है।

पोल लीड इन और पोल रोल आउट मैच, स्थिर गति, सटीक स्थिति, कोई क्षति पोल नहीं;ध्रुव स्थिति त्रुटि ± 1 मिमी

7) पोल काटने का उपकरण (दो सेट),

पोल के सपाट सिरे को सुनिश्चित करने के लिए पोल कटिंग कैंची को अपनाती है;

सुनिश्चित करें कि गड़गड़ाहट 0.03 मिमी से कम है;कटर का प्रभावी जीवन 2 मिलियन गुना है

8) वाइंडिंग डिवाइस (एक सेट):

घुमावदार सुई उन्नत दो-आधा सुई एक तरफा ड्राइंग विधि को अपनाती है, जो घुमावदार गति में सुधार कर सकती है और उपकरण के बाहरी स्थान को बचा सकती है।

घुमावदार सुई डबल साइड समर्थन संरचना को गोद लेती है, संचरण स्थिर है, घुमावदार उपज की गारंटी देता है;तनाव के मामले में कोइलिंग सुई स्पंदित होती है ≤0.10 मिमी

घुमावदार मोटर अपेक्षाकृत स्थिर है, और उपकरण को और अधिक स्थिर बनाने के लिए बिजली को गियर सिस्टम के माध्यम से घुमावदार सुई में स्थानांतरित किया जाता है।

सुई के साथ हलचल छेद का कार्य जोड़ें

9) शिफ्ट डिवाइस (एक सेट):

टर्नटेबल को चलाने के लिए बदलाव की स्थिति सर्वो मोटर और डिवाइडर के सिद्धांत को अपनाती है।

स्टेशन में बिजली की हानि और स्व-लॉकिंग का कार्य है, जो उपकरणों के विश्वसनीय संचालन को सुनिश्चित करता है।

डायफ्राम को माउंटेन कटर से काटा गया था।

11) चिपकने वाला उपकरण (एक सेट):

रोलिंग विधि को अपनाएं, एक विस्तृत बेल्ट छड़ी करने के लिए अनुकूल, अच्छी स्थिरता, बेल्ट को मोड़ना आसान नहीं है;

12) ब्लैंकिंग डिवाइस (एक सेट):

सामग्री को काटने के लिए विद्युत सेल को पकड़ने के लिए यांत्रिक हाथ का उपयोग करने का तरीका, विद्युत सेल से टकराने से बचें;

मैनिपुलेटर पेंडुलम, खिंचाव, पंजा और अन्य क्रियाओं को प्राप्त करें, बेल्ट कन्वेयर लाइन पर स्वचालित बैटरी का पूरा होना;

13) तैयार उत्पाद संदेश उपकरण (एक सेट):

शॉर्ट सर्किट को मापने के लिए लैप्ड मेजरिंग मैकेनिज्म को अपनाया जाता है, जो प्रभावी रूप से गलत धारणा को कम करता है।परीक्षण के बाद शॉर्ट सर्किट डिस्चार्ज जोड़ें

शॉर्ट-सर्किट, पोल गायब कान, पोल टुकड़ा दोषपूर्ण और अन्य अयोग्य उत्पादों को स्क्रैप बॉक्स में हटा दिया जाता है;

योग्य सेल को बेल्ट द्वारा संग्रहण तालिका में ले जाया जाता है;

14) नियंत्रण प्रणाली (एक सेट);

चीनी ऑपरेशन इंटरफ़ेस, अनुकूल इंटरफ़ेस, सरल ऑपरेशन;

अलार्म सिस्टम एकदम सही है और इसमें स्व-निदान का कार्य है।

इसमें पूर्व निर्धारित समय से अधिक के लिए पोल स्लाइस कटर, उत्पादन गणना और अलार्म की गिनती काटने का कार्य है।

सहायक सुविधाएं

1) समग्र आकार: 2400L * 1500W * 2100H (स्लाइडिंग रॉड मैन-मशीन सहित)

2) बिजली की आपूर्ति: एकल चरण AC220V 50AHZ बिजली: 10KW

3) उपकरण वजन: 3000 किलो

4) वायु स्रोत की आवश्यकता: 5 ~ 7 केजीएफ / सेमी, 100 एल / मिनट;

5) गैर-संक्षारक गैसें, तरल पदार्थ और विस्फोटक गैसें।

6) उड़ाने वाले हिस्से को वायु स्रोत ट्रिपलेट से अलग किया जाता है।

7) उपकरण का शोर tj36-79 औद्योगिक उद्यम डिजाइन और स्वच्छता मानकों की आवश्यकताओं को पूरा करना चाहिए, और शोर 80dB (A) (राष्ट्रीय मानक gb3096-82) से अधिक नहीं होना चाहिए।उपकरण शोर को उपकरण से 1 मीटर की दूरी पर मापा जाता है और निष्क्रिय संचालन के दौरान 75dB और काटने और लोड करने के दौरान 85dB से अधिक नहीं होता है।

सहयोग प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;

(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
