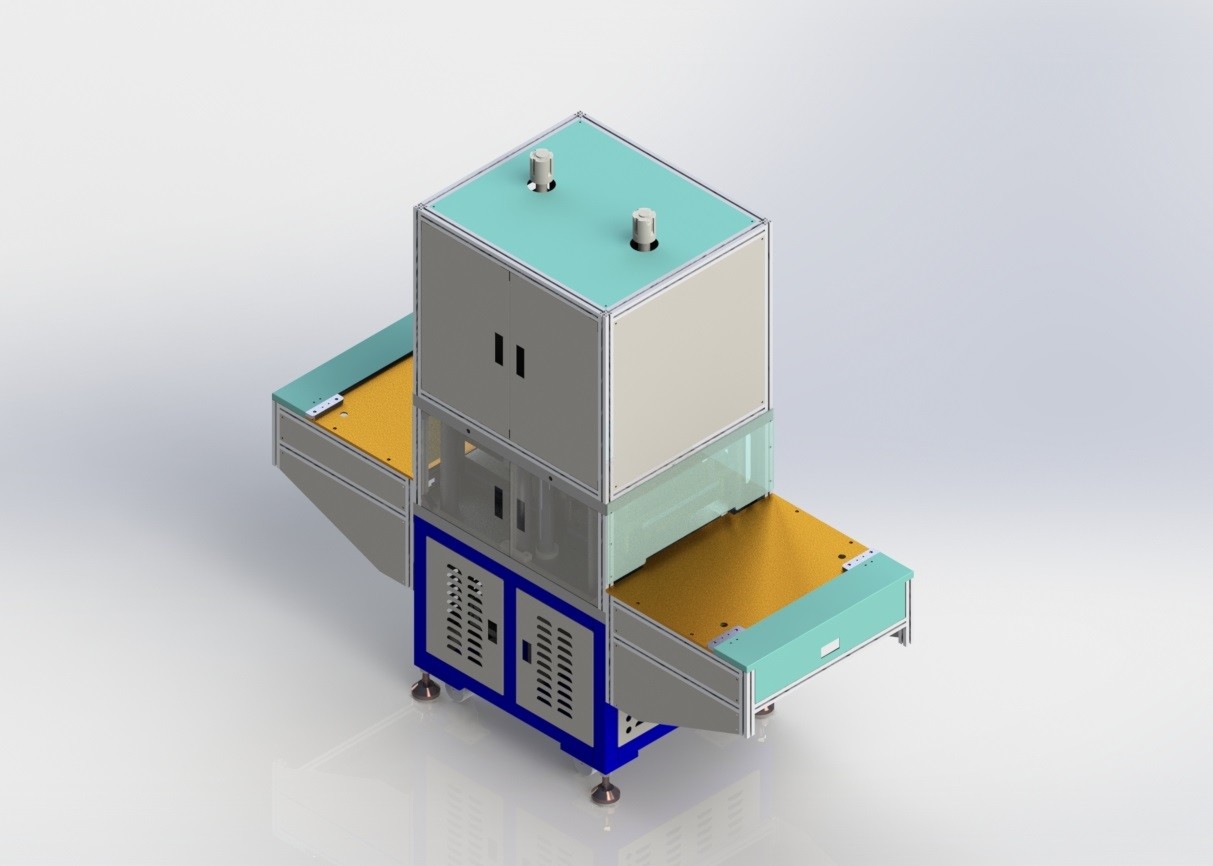

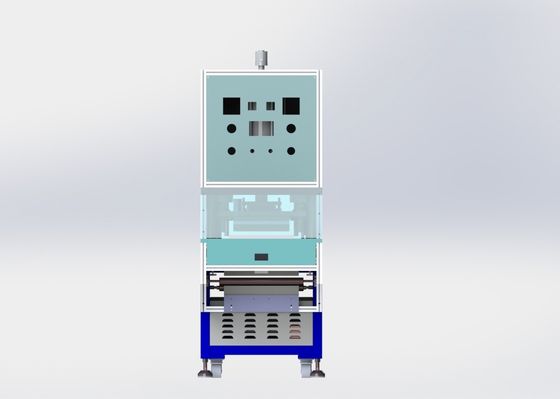

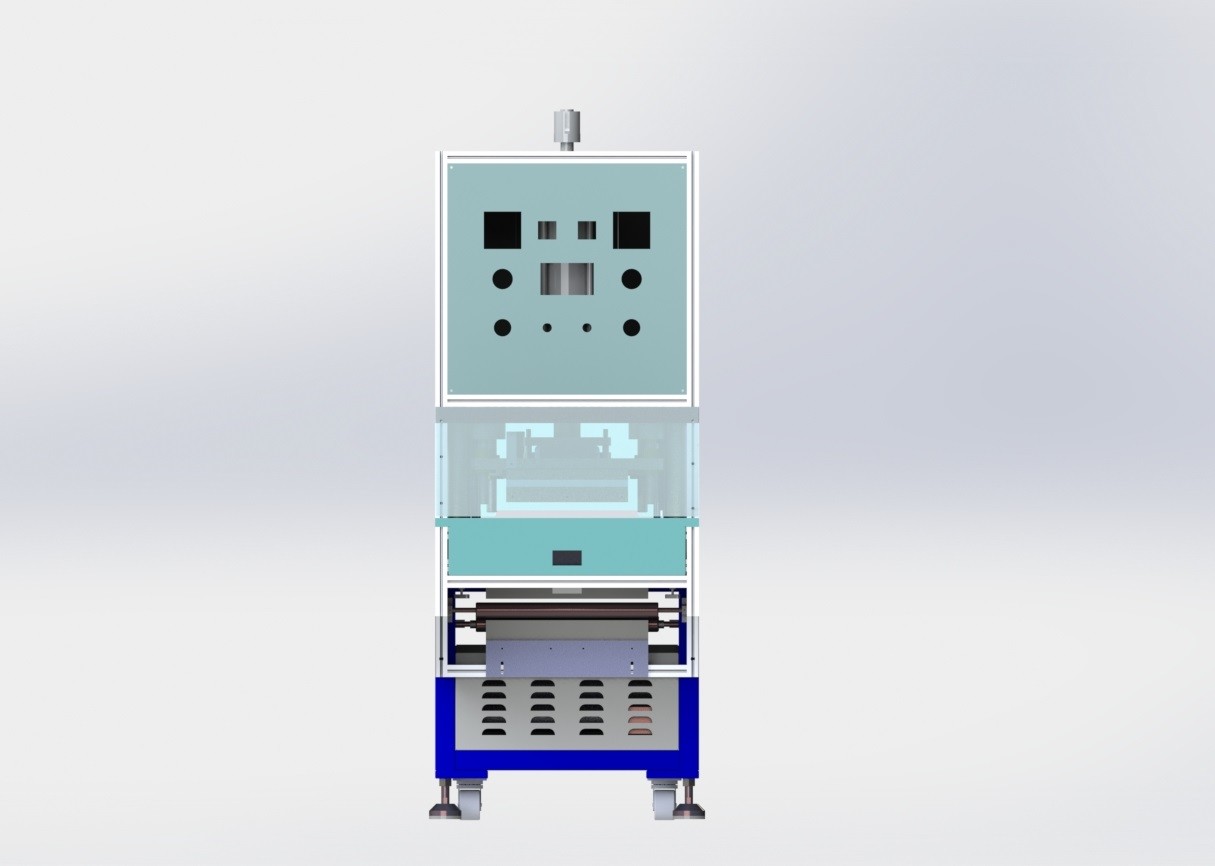

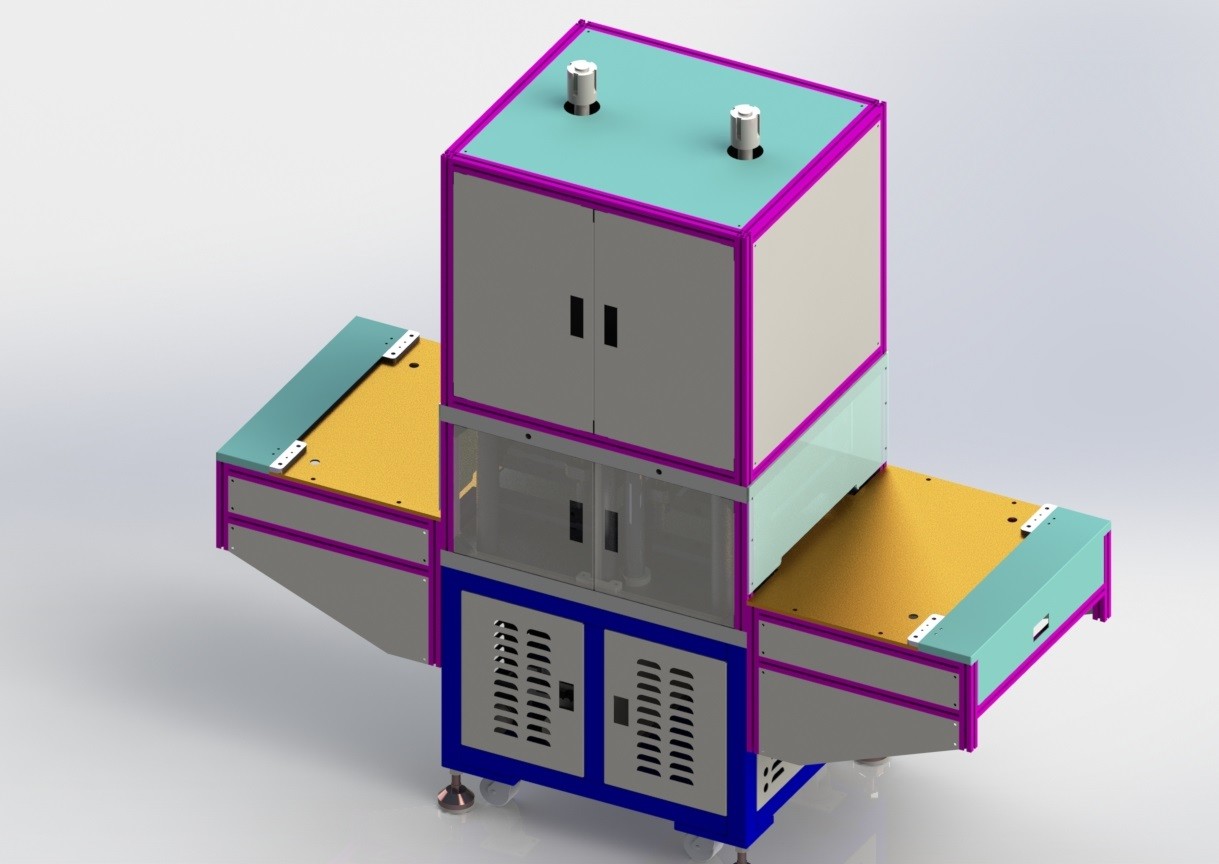

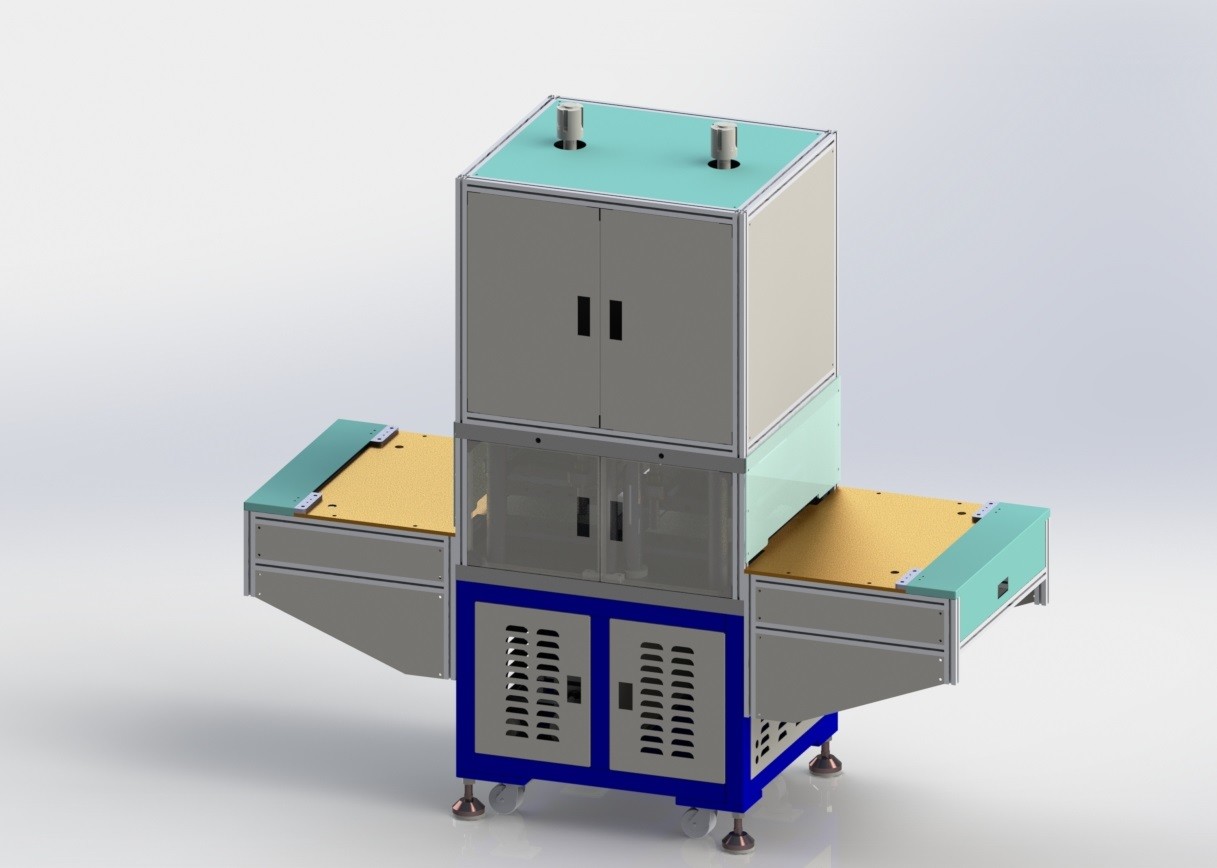

8 पीपीएम ली आयन बैटरी निर्माण उपकरण बैटरी सेल हॉट कोल्ड प्रेस उपकरण
1, प्रोफ़ाइल
डिवाइस का उपयोग मुख्य रूप से रोल्ड स्क्वायर सेल या लेमिनेशन के बाद स्क्वायर सेल को समतल करने के लिए किया जाता है।दबाव और तापमान को जरूरतों के अनुसार समायोजित किया जा सकता है।
विशेषताएँ
--- प्रत्येक स्टेशन में बैटरी को गैस-लिक्विड बूस्टर सिलेंडर द्वारा फ्लैट दबाया जाता है, और दबाव को समायोजित किया जा सकता है। बैटरी को स्थानांतरित करने के लिए कन्वेयर बेल्ट प्रकार को अपनाएं।
- उच्च दक्षता: डबल स्टेशन, एक स्टेशन हॉट प्रेस, दो स्टेशन कोल्ड प्रेस। हॉट प्रेस और कोल्ड प्रेस। 8 पीसीएस / मिनट (विशिष्ट दक्षता गर्म दबाव और ठंडे दबाव समय के अनुसार निर्धारित की जाती है)
- कम परिचालन लागत
उपकरण में उच्च स्तर का स्वचालन और सरल मैनुअल ऑपरेशन है।
सपाट दबाव: ≤ 2000 किग्रा
2. फ्लैट दबाने वाला क्षेत्र: 350x480 मिमी
3. दबाने वाली प्लेट की समानता: ≤ 0.1 मिमी
4. फ्लैट दबाव और समय को समायोजित किया जा सकता है;
5, गर्म और ठंडे दबाव दबाव सेंसर और दबाव प्रदर्शन से लैस हैं
विनिर्देशों के अनुकूल होने के लिए
3.1 अनुकूली वस्तुएंबैटरी का आकार
| नमूना | साथ (मिमी) | लंबाई (मिमी) | मोटाई (मिमी) |
| 37एएच | 100-150 | 90-215 | 5-20 |
| 68एएच | 100-150 | 90-215 | 5-20 |
| 78एएच | 100-150 | 90-215 | 5-20 |
| 80एएच | 100-150 | 90-215 | 5-20 |
उपकरण के 3.2 तकनीकी पैरामीटर
|
विशेष विवरण वस्तु |
ZCA07-202 | |
|
तकनीकी मापदंड |
दक्षता (पीपीएम) | 8 (गर्म दबाने के अनुसार, ठंडा दबाने का समय) |
| स्थिरता चौड़ाई समायोज्य रेंज | समायोज्य या प्रतिस्थापन, बैटरी मॉडल के अनुकूल होने के संदर्भ में | |
| काम का दबाव (टी) | 2 | |
| तापमान नियंत्रण सटीकता | +/- 1 ℃ | |
| संपीड़ित वायु प्रणाली | 0.4-0.6 एमपीए | |
| कुल शक्ति (किलोवाट) | 15 | |
| सामान्य परिचालन शक्ति (किलोवाट) | 13 | |
4, यांत्रिक विनिर्देशों
4.1 रैक सिस्टम डिवाइस में स्क्वायर वेल्डिंग फ्रेम है, और सब्सट्रेट 25-30 मिमी की मोटाई वाली स्टील प्लेट है।सतह इलेक्ट्रोप्लेटेड है।
4.2 ऑटोमैटिक फीडिंग सिस्टम स्टेपिंग मोटर बैटरी को फीडिंग स्टेशन से हॉट प्रेस तक, हॉट प्रेस स्टेशन से कोल्ड प्रेस स्टेशन तक, कोल्ड प्रेस स्टेशन से अनलोडिंग स्टेशन तक ले जाने के लिए कन्वेयर बेल्ट चलाती है।
4.3 गर्म दबाव प्रणाली ऊपरी और निचले दबाव की प्लेट को हीटिंग पाइप के माध्यम से गर्म किया जाता है, तापमान नियंत्रक तापमान को नियंत्रित करता है, गर्म दबाने का समय टच स्क्रीन से सेट होता है, और गैस-तरल दबाव सिलेंडर के दबाव को समायोजित किया जा सकता है। गर्म दबाव क्षेत्र 350 * 480 मिमी।
4.4 कोल्ड प्रेशर सिस्टम गर्म प्रेसिंग के पूरा होने के बाद, सेल को कोल्ड प्रेसिंग स्टेशन में ले जाया जाता है, निचले टेम्पलेट को पानी के प्रवाह से ठंडा किया जाता है, टच स्क्रीन से कोल्ड प्रेसिंग टाइम सेट किया जाता है, गैस-लिक्विड बूस्टर सिलेंडर का दबाव कर सकते हैं समायोजित किया जाना चाहिए, और ठंडा दबाव क्षेत्र 350 * 480 है।
4.5 ऑपरेटिंग सिस्टम टच स्क्रीन ऑपरेशन।पावर ऑन, इमरजेंसी स्टॉप, मैनुअल, ऑटोमैटिक बटन है।
4.6 नियंत्रण कक्ष मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य बिजली सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि से सुसज्जित है। और बाहरी कनेक्शन, कनेक्टर्स और टर्मिनल टेबल का उपयोग करते हुए। पीएलसी ओमरॉन को गोद लेती है। पावर केबल की छत आंशिक रूप से छिद्रित है।अन्य उपकरणों के बीच केबल्स और वायु नलिकाओं को तार और नीचे पाइप किया जाता है।
4. 7 सुधार प्रणाली पीईटी कन्वेयर बेल्ट ऑफसेट का स्वत: सुधार।
5. ऊर्जा माध्यम कृपया निम्नलिखित ऊर्जा माध्यम प्रदान करें
5.1, बिजली की आपूर्ति
1) वोल्टेज AC220V± 10% काउंटरफेज़ का तात्कालिक परिवर्तन
2, आवृत्ति 50 हर्ट्ज + 1 हर्ट्ज
5.2, वायु
1) दबाव 0.5mpa 5kgf/cm2
5.3, क्षमता 1001/मिनट
पर्यावरण की स्थिति उपकरण निम्नलिखित पर्यावरणीय परिस्थितियों में बिना किसी बाधा के काम कर सकता है।
1) तापमान गतिशील तापमान: 5-35 ℃ भंडारण तापमान: 0-40 ℃
आर्द्रता 30-80% लेकिन ओस नहीं होनी चाहिए।
3) पर्यावरणीय स्वच्छता 100,000 से कम नहीं होगी;साइट पर कोई संक्षारक गैस, तरल, विस्फोटक गैस नहीं
प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि उपकरण के सभी घटक पूरी तरह से नई स्थिति में होंगे, कोई भी घटक इस्तेमाल नहीं किया जाएगा।
2. गोपनीय प्रतिबद्धता।
हमारी कंपनी वादा करती है कि लिखित अनुमति के बिना, क्लाइंट की सभी तकनीकी जानकारी और व्यावसायिक जानकारी किसी तीसरे पक्ष को लीक नहीं होगी।
3. बिक्री के बाद सेवा प्रतिबद्धता
हमारी कंपनी साइट स्वीकृति परीक्षण की तारीख से शुरू होने वाली एक वर्ष की वारंटी प्रदान करती है, वारंटी अवधि के दौरान रखरखाव लागत में छूट दी जाती है, उपकरण के पहने हुए हिस्से और अनुचित उपयोग या अप्रत्याशित घटना से क्षतिग्रस्त भागों को वारंटी से बाहर रखा गया है।यदि उपकरण खराब हो गया है और वारंटी समाप्त होने के बाद विक्रेता द्वारा मरम्मत की आवश्यकता है, तो दोनों पक्षों द्वारा बातचीत की गई लागत।
