बेलनाकार लिथियम आयन बैटरी के लिए कीचड़ भरने की मशीन

बेलनाकार लिथियम आयन बैटरी के लिए कीचड़ भरने की मशीन

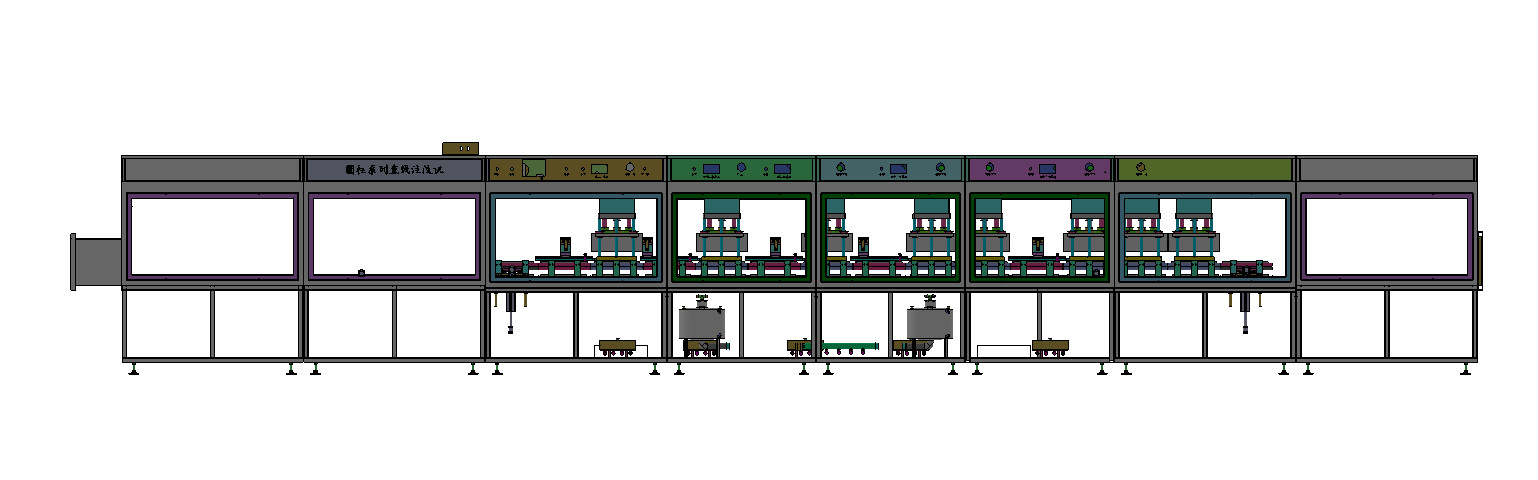

1.1।उपकरण का नाम: रैखिक इंजेक्शन मशीन

1.2।उपकरण मॉडल: jxy-z0508-p288

1.3।उपकरण आवेदन: बेलनाकार बैटरी के लिए तरल इंजेक्शन प्रक्रिया

1.4।तरल इंजेक्शन विधि: पांच बार तरल इंजेक्शन, आठ बार स्थिर

1.5।तरल इंजेक्शन पंप की शुद्धता: ± 0.025 ग्राम / दौर

1.6।उपकरण क्षमता: 30,000/10h (2500mah), वास्तविक क्षमता बैटरी क्षमता और प्रक्रिया द्वारा निर्धारित की जाती है।

1.7।उपकरण का आकार: 11763mmX 120mm X 1753mm (लंबाई X चौड़ाई X ऊँचाई)

1.8।उपकरण योग्यता दर: 99%

1.9।उपकरण उपयोग दर: 98%।

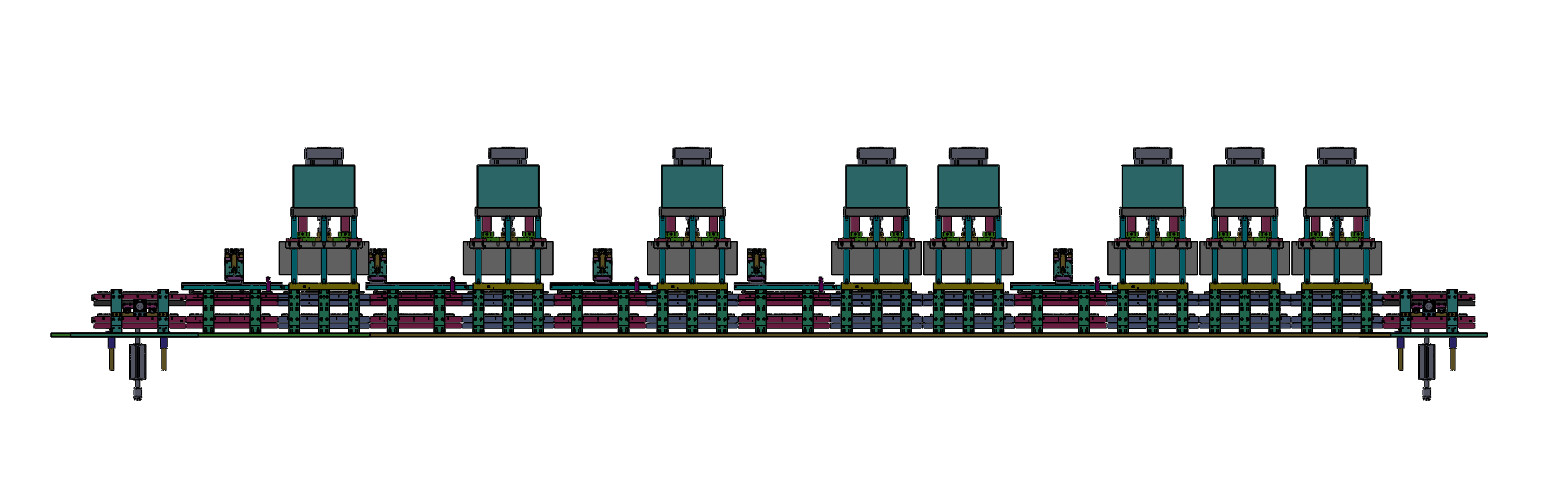

2. तरल इंजेक्शन इकाई और प्रवाह का योजनाबद्ध आरेख:

3. बैटरी को मैन्युअल रूप से बैटरी ट्रे में रखें (मॉडल 18 को संचालित करने के लिए 4-6 लोगों की आवश्यकता होती है)।तरल को इंजेक्शन की स्थिति में रखने के बाद, उपकरण स्वचालित रूप से तरल इंजेक्शन और वैक्यूम को पूरा करेगा, और अगली प्रक्रिया में प्रवेश करेगा, ताकि तरल इंजेक्शन को 4. बार और वैक्यूम को 8 बार प्रसारित किया जा सके।

5. निर्वात कक्ष का दबाव प्रतिरोध: निर्वात -90kpa तक पहुंच सकता है, और दबाव 0.4-0.5mpa तक पहुंच सकता है।क्षेत्र प्रक्रिया के अनुसार वैक्यूम और दबाव निर्धारित किया जाता है।

6. कार्य प्रक्रिया विवरण:

6.1 बैटरी को बेक करें और ओवन से बाहर निकालें।मैन्युअल रूप से बैटरी को तरल इंजेक्शन ट्रे में 288 बैटरी प्रति ट्रे के साथ डालें।

पोजिशनिंग के लिए इंजेक्टर में बैटरी ट्रे लगाएं, (इंजेक्टर के लिमिट ब्लॉक को पोजिशन करना)

6.2 स्टार्टिंग स्विच को दबाएं, और स्थापित बैटरी को ट्रांसफर डिवाइस के माध्यम से निर्दिष्ट स्टेशन में इंजेक्ट किया जाएगा।पूरा होने पर, बैटरी को अगले स्टेशन पर स्थानांतरित कर दिया जाएगा, वैक्यूम को पंप किया जाएगा और एक स्थिर चक्र सेट किया जाएगा।पूरा होने के बाद, बैटरी को अगले स्टेशन में इंजेक्ट किया जाएगा।

6.3 पूरे इंजेक्शन के पूरा होने के बाद, मैन्युअल रूप से ट्रे में बैटरी को बाहर निकालें, ट्रे को रिटर्न सिलेंडर द्वारा शीर्ष सामग्री स्टेशन पर वापस धकेल दिया जाता है, बैटरी अगली प्रक्रिया में प्रवेश करती है;

6.4 ऑपरेशन पैनल टच स्क्रीन के रूप को अपनाता है, जो संचालित करने के लिए सुविधाजनक और सरल है, और उपकरण की स्थिति वास्तविक समय में प्रदर्शित होती है।

6.5 नोट: स्थिति के अनुसार वैक्यूम समय और स्थायी समय निर्धारित किया जा सकता है;

7. उपकरण विन्यास:

8. ऑन-साइट वातावरण, स्थापना और डिबगिंग

8.1।परिवेश का तापमान: पार्टी ए के कारखाने के वातावरण द्वारा निर्धारित किया जाएगा;

8.2 सापेक्ष आर्द्रता: शुष्क हवा पार्टी ए द्वारा प्रदान की जाएगी;

8.3 बिजली की आपूर्ति: एकल-चरण 220V, 50HZ, 3KW वोल्टेज में उतार-चढ़ाव की सीमा: + 10% ~ - 10%;

8.4 संपीड़ित हवा: सुखाने, निस्पंदन और दबाव स्थिरीकरण के बाद: आउटलेट दबाव 5.0 किग्रा / सेमी 2 से अधिक है;

8.5 वैक्यूम स्रोत: वैक्यूम पंप 10 एल / एस, ऊपर -90kpa, या पाइपलाइन वैक्यूम (ऊपर -90kpa);

8.6 नाइट्रोजन: ≥ 0.4 एमपीए, 30 एल/मिनट

8.7 सूखी गैस: ≤400Pa (प्रवाह दर लगभग 15 मीटर है, ओस बिंदु -40 ℃ से नीचे है, जितना कम उतना बेहतर)

(ग्राहक द्वारा प्रदान किया गया)

प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि उपकरण के सभी घटक पूरी तरह से नई स्थिति में होंगे, कोई भी घटक इस्तेमाल नहीं किया जाएगा।

2. गोपनीय प्रतिबद्धता।

हमारी कंपनी वादा करती है कि लिखित अनुमति के बिना, क्लाइंट की सभी तकनीकी जानकारी और व्यावसायिक जानकारी किसी तीसरे पक्ष को लीक नहीं होगी।

3. बिक्री के बाद सेवा प्रतिबद्धता

हमारी कंपनी साइट स्वीकृति परीक्षण की तारीख से शुरू होने वाली एक वर्ष की वारंटी प्रदान करती है, वारंटी अवधि के दौरान रखरखाव लागत में छूट दी जाती है, उपकरण के पहने हुए हिस्से और अनुचित उपयोग या अप्रत्याशित घटना से क्षतिग्रस्त भागों को वारंटी से बाहर रखा गया है।यदि उपकरण का विघटन हुआ और वारंटी समाप्त होने के बाद विक्रेता द्वारा मरम्मत की आवश्यकता है, तो दोनों पक्षों द्वारा लागत पर बातचीत की गई।
