1. कार्य विवरण:
ZC-ZD6 ओवन में एक स्टेनलेस स्टील इनर है, और प्रत्येक केस स्वतंत्र रूप से काम करता है।हीटिंग, वैक्यूमिंग और वातन स्वचालित परिसंचरण मोड में काम करते हैं।काम करने का समय टच स्क्रीन द्वारा निर्धारित किया जाता है। ओवन पीएलसी नियंत्रण प्रणाली, टच स्क्रीन ऑपरेशन, ब्लास्ट हीटिंग, गर्मी अपव्यय को अपनाता है।गर्म होना तेज है, गर्म होना भी तेज है, दबाव संरक्षण प्रभाव अच्छा है।तापन विधियाँ: ऊष्मा विकिरण, ऊष्मा चालन, ऊष्मा विनिमय, ऊष्मा संवहन
2. ओवन संरचना:
1) उपकरण कॉम्पैक्ट और संवेदनशील संरचना वाला है, दिखने में अच्छा है और कम जगह घेरता है।
2) दआसान कामकाज, सरल प्रशिक्षण के साथ इसे स्वतंत्र रूप से संचालित कर सकते हैं।
3) उपकरण टेक्स्ट कंट्रोल वाल्व, वैक्यूम पंपिंग और नाइट्रोजन फिलिंग को अपनाता है, जिसमें उच्च दक्षता होती है, जिससे कर्मियों की बचत होती है।
4) उपकरण को ऊपरी, मध्य और निचली तीन परतों, 3 मिमी मोटी 304 स्टेनलेस स्टील लाइनर, मजबूत संक्षारण प्रतिरोध, एकल दरवाजा एकल नियंत्रण, एक दूसरे को प्रभावित किए बिना विभाजित किया गया है।
5) डिवाइस यूनिवर्सल मूविंग कैस्टर से लैस है, जिसे डिवाइस के शिफ्ट होने पर आसानी से मूव किया जा सकता है।
6) उपकरण 304 स्टेनलेस स्टील हीटिंग ट्यूब कॉइल आंतरिक हीटिंग प्रकार को अपनाता है, तापमान नियंत्रण एक समान है, कारखाने से पहले तापमान की निगरानी के लिए उपकरण 80 ℃, 100 ℃, 120 ℃ और अन्य तापमान निगरानी बिंदुओं पर है, ताकि तापमान प्रत्येक उपकरण का अलग-अलग समय में एक समान होना।
7) उपकरण को सिलिकॉन रबर सील पट्टी से सील किया गया है, और दरवाजा 15 मिमी मोटे कड़े ग्लास से बना है।प्रत्येक दरवाजे को एक अवलोकन खिड़की के साथ डिज़ाइन किया गया है।
8) सर्कुलेटिंग फैन सिस्टम पीछे की तरफ है।
3. उपकरण तकनीकी पैरामीटर:
1) ओवन का तापमान: कमरे का तापमान ~ 150℃ (सेट किया जा सकता है)।
2) ओवन के समग्र आयाम: 1280 x 1140 x 1900 मिमी
3) टैंक विशिष्टता: 660(चौड़ाई)×750 (गहराई)× 330 (ऊंचाई) मिमी।
4) वर्किंग वोल्टेज: 380V/AC, सिंगल बॉक्स सर्किट नियंत्रण।
5) ओवन की कुल शक्ति: 8 किलोवाट।
6) टैंक तापमान सहनशीलता: ±2℃(कोई भार नहीं)।
7) तापन समय: नो-लोड कोर के तापमान स्थिरीकरण के लिए 1 घंटा।
8) सतह का तापमान: जब उपकरण 120℃ पर काम करता है, तो सतह ≤40℃।
9) मुख्य ताप तापमान नियंत्रण: 1℃ के भीतर तापमान त्रुटि प्रदर्शित करें।
10) मुख्य हीटिंग का ताप नियंत्रण: गर्म करते समय, सुरक्षा स्विच 150℃ पर सेट होता है।
11) उपकरण के कारखाने छोड़ने से पहले टैंक के अंदर 8 बिंदुओं पर तापमान की एकरूपता की जांच करें, और टैंक और डिस्प्ले तापमान को ±2℃ के भीतर नियंत्रित किया जा सकता है।
12) इसमें परिसंचारी पवन प्रणाली शामिल है, जो प्रक्रिया प्रोग्रामिंग और स्वचालित नियंत्रण में सक्षम है।
13) उच्च तापमान अलार्म फ़ंक्शन के साथ, स्वचालित ओवर तापमान अलार्म।
14) डेसिकेंट फ्रेम सामग्री: उच्च गुणवत्ता वाली मोटी कोल्ड-रोल्ड प्लेट।
15) सुखाने कक्ष सामग्री: सभी 3 मिमी मोटी 304 स्टेनलेस स्टील से बने हैं।
16) इलेक्ट्रिक नियंत्रण उपकरण: ब्रांडेड विद्युत सहायक उपकरण से बना, सॉलिड स्टेट रिले द्वारा नियंत्रित।
17) बिजली विफलता के स्वचालित सुरक्षा कार्य, स्वचालित ओवर-हीटिंग अलार्म और कम-वैक्यूम अलार्म के साथ।
18) बेकिंग विधि: हीटिंग ट्यूब को भीतरी ट्यूब के चारों ओर गर्म किया जाता है, और गर्म हवा प्रसारित की जाती है।
19) वैक्यूम होल्डिंग समय: -0.1mpa की स्थिति के तहत 24 घंटे के बाद ≥98%।
20) वैक्यूम डिग्री:--0.1mpa.
21) नियंत्रण मोड: xinjie का पीएलसी स्वचालित नियंत्रण।
22) उपकरण का वजन: लगभग 650 किग्रा।
4, प्रक्रिया उदाहरण: (सांस लेने का प्रकार: वायु - वायु - वायु...चारों ओर)
टच स्क्रीन द्वारा ओवन हीटिंग, हीटिंग समय/तापमान, वैक्यूम पंपिंग, शुष्क हवा और अन्य मापदंडों की सेटिंग के माध्यम से, पीएलसी स्वचालित रूप से निम्नलिखित कार्यों को पूरा करता है: वैक्यूम पंपिंग → खड़े होना → सूखी हवा भरना → वैक्यूम पंपिंग → खड़ा होना → सूखी हवा भरना ( बार-बार चक्र);अतितापमान और अल्ट्रासोनिक अलार्म प्रणाली स्वचालित रूप से हीटिंग बॉडी को डिस्कनेक्ट कर सकती है। ऑपरेशन प्रक्रिया को ग्राहक की वास्तविक आवश्यकताओं के अनुसार सेट किया जा सकता है
5, ऑपरेटिंग वातावरण:
1) तापमान: -30℃~70℃.
2) आर्द्रता: 75% से नीचे।
3) साइट: कोई प्रदूषण नहीं और कोई मजबूत विद्युत चुम्बकीय हस्तक्षेप नहीं।
नोट: खरीदार को 5.5बार से ऊपर सूखी गैस या नाइट्रोजन, वैक्यूम और संपीड़ित हवा प्रदान करनी होगी।

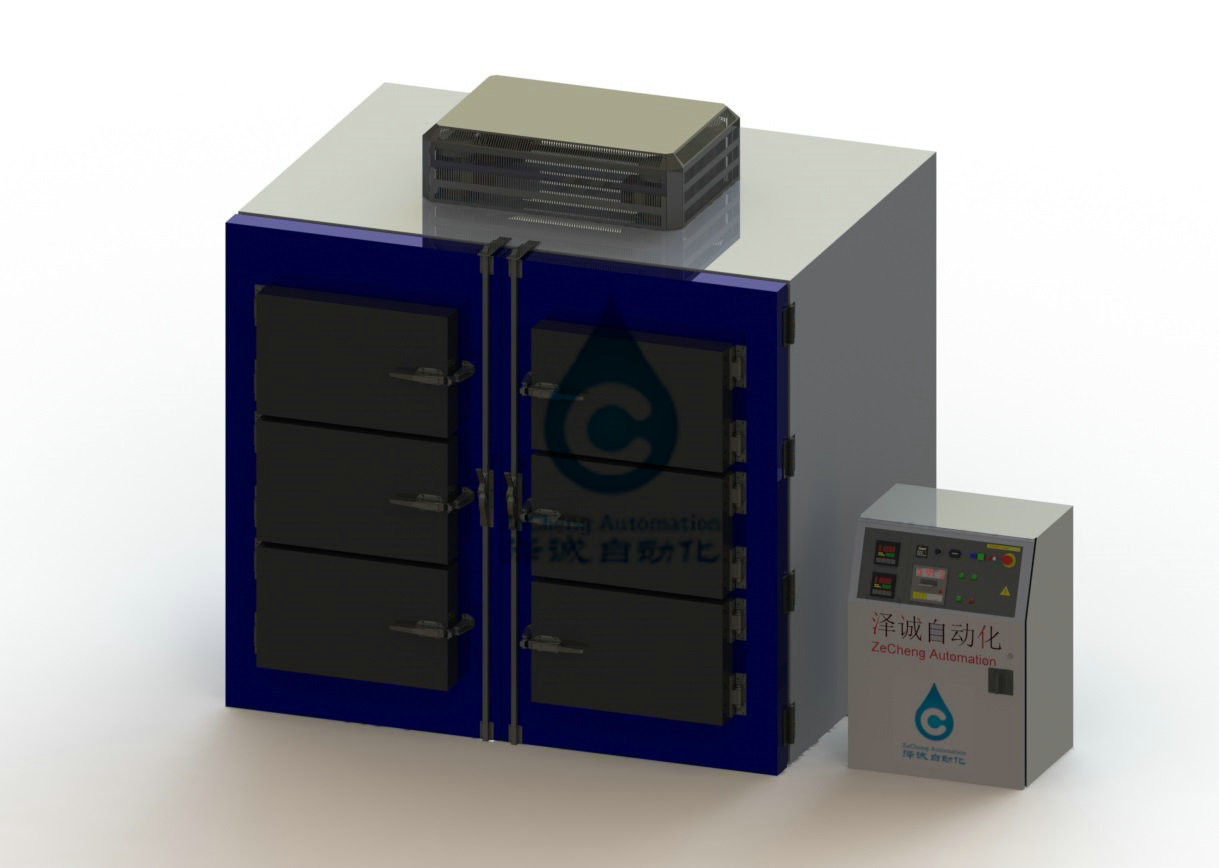

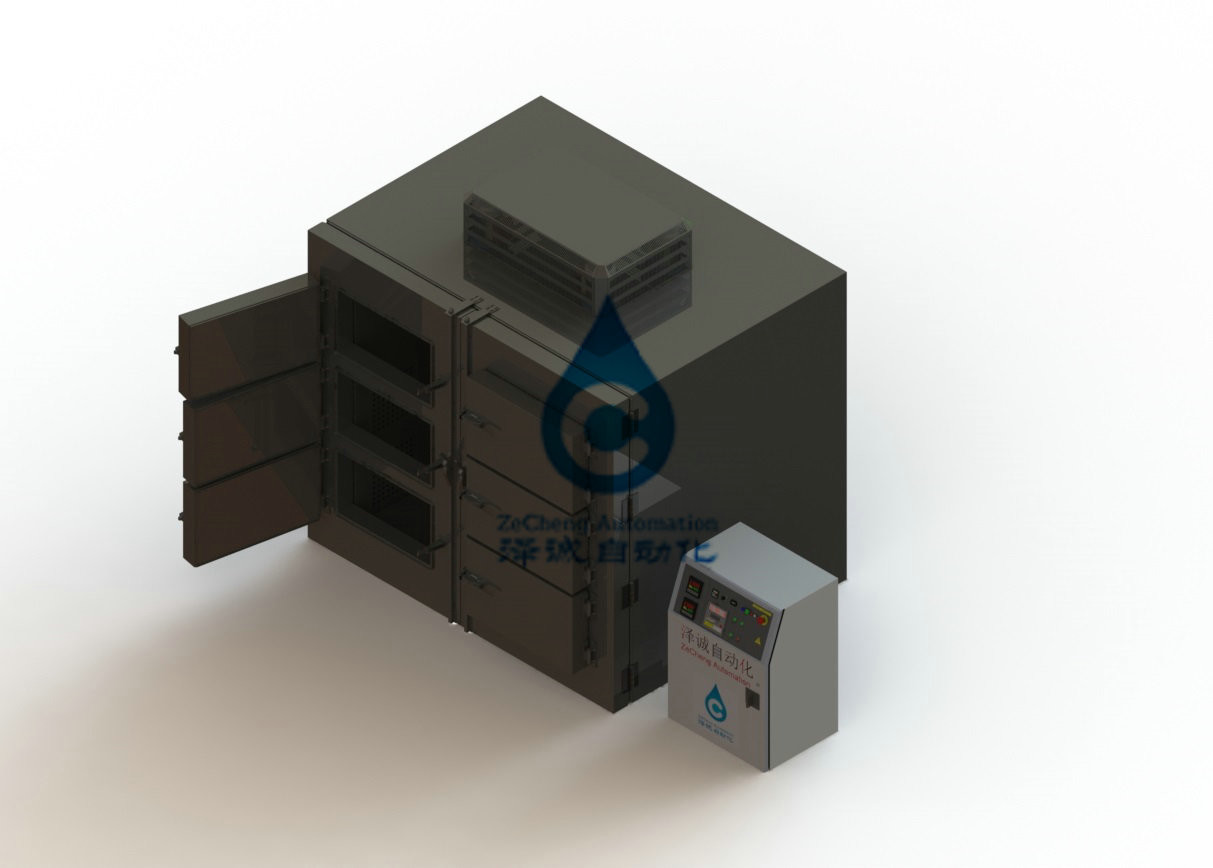

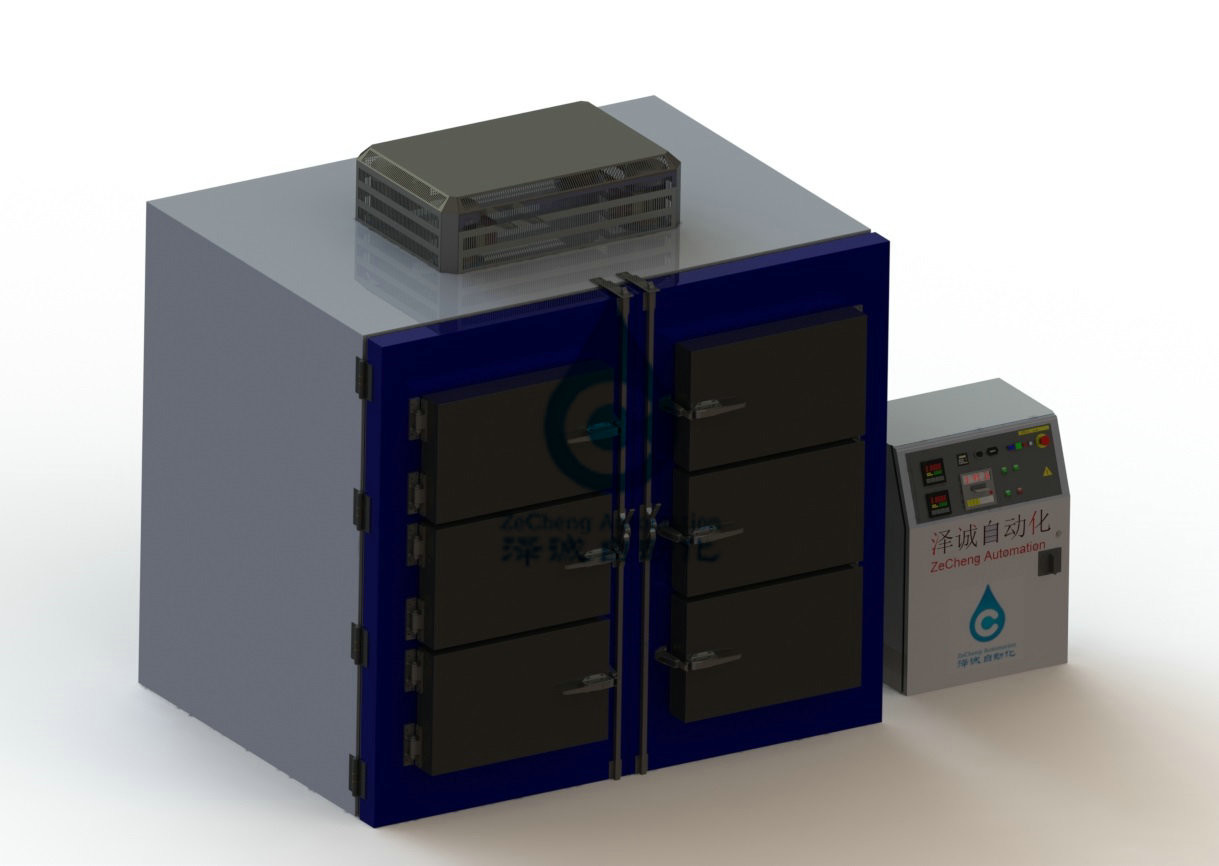

परिशिष्ट 2: उपकरण का योजनाबद्ध आरेख (विद्युत कैबिनेट के 1 तरफ की योजना, उपकरण के पीछे पंखा)
