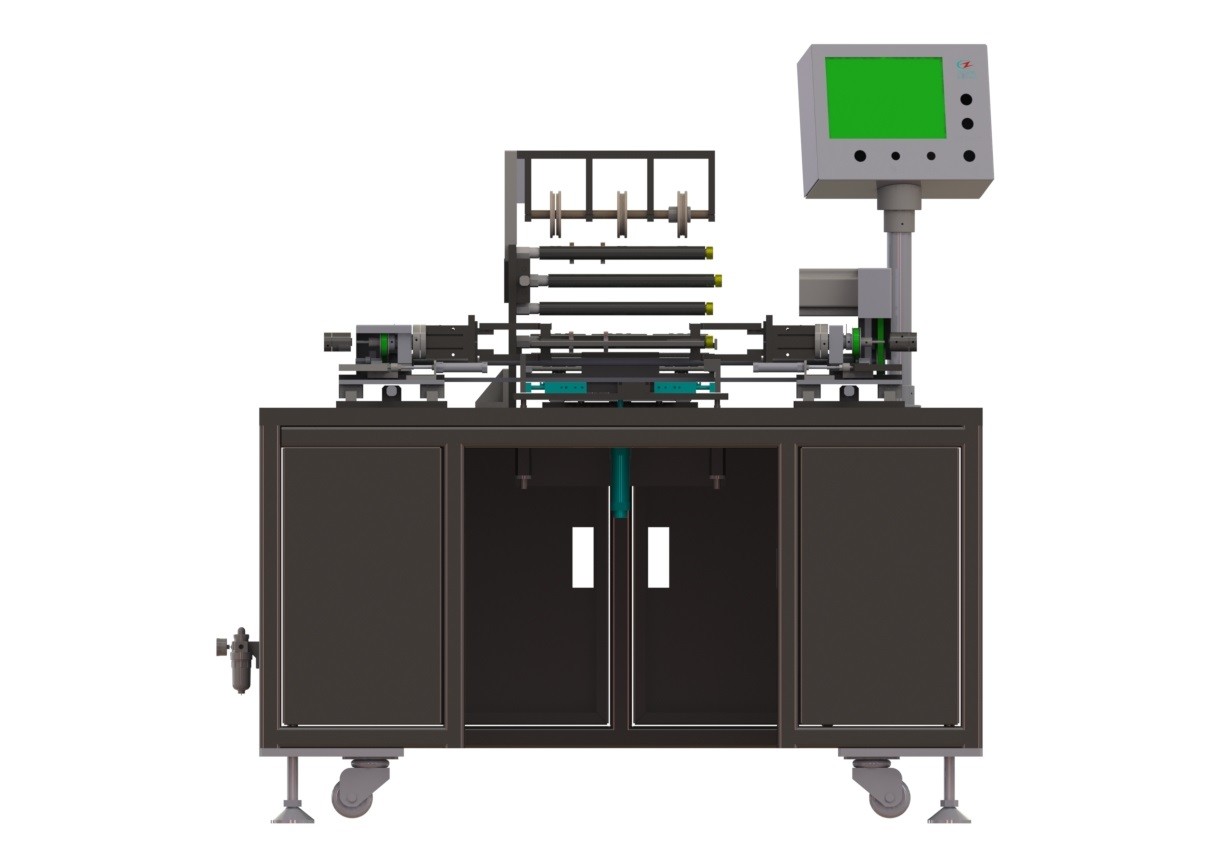

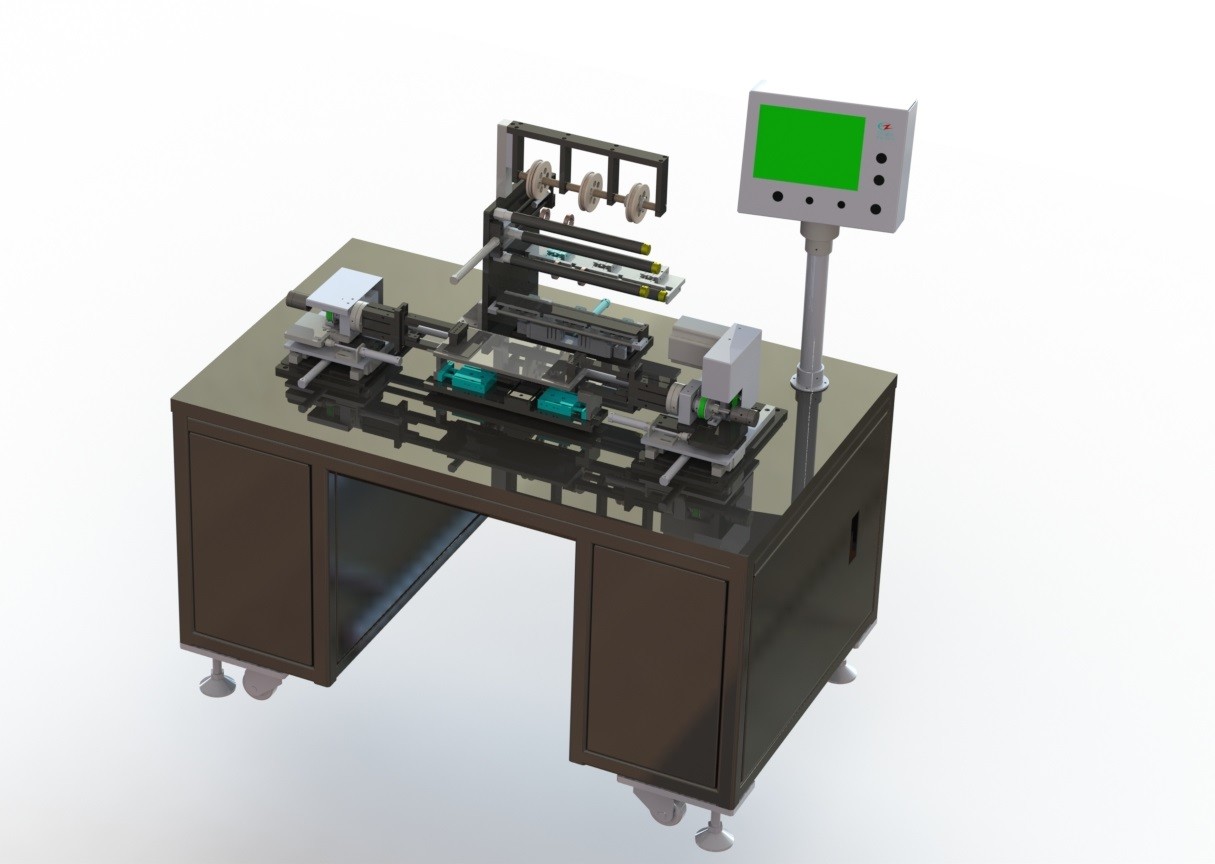

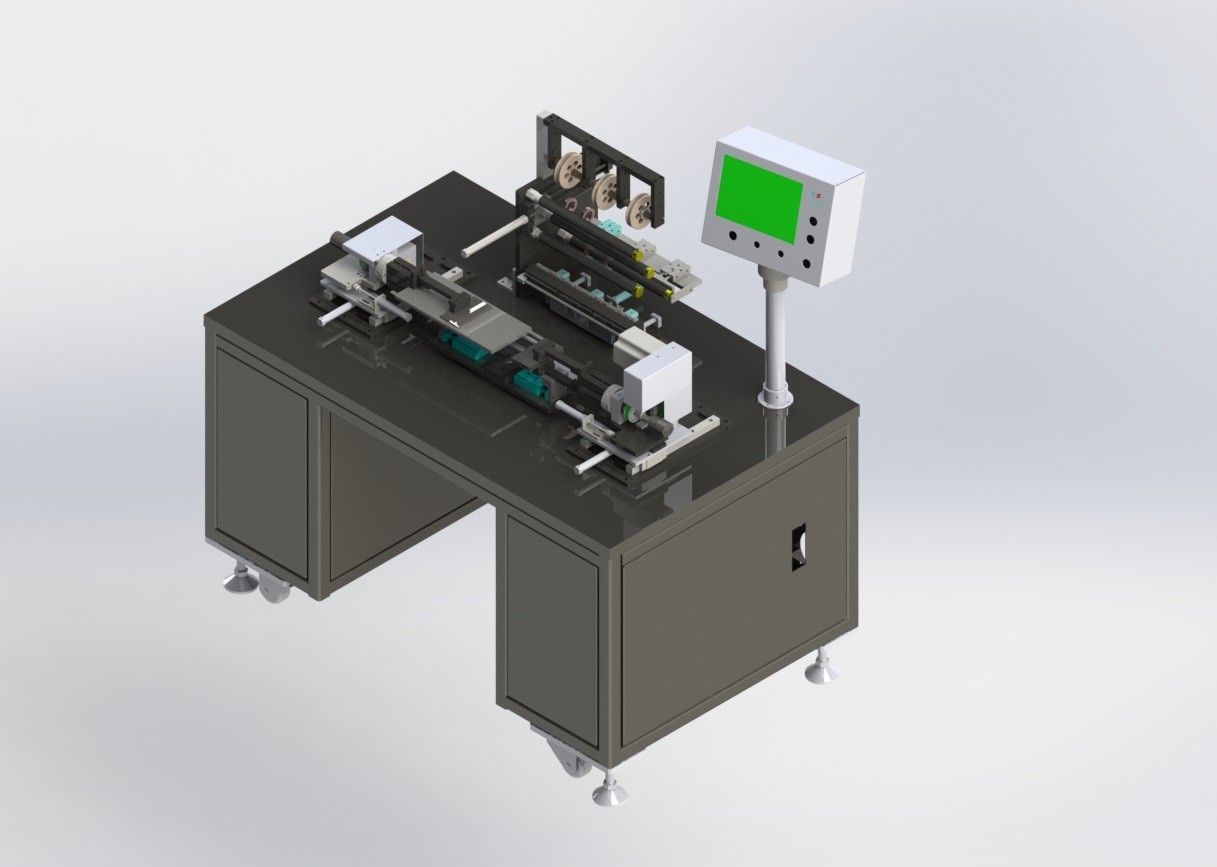

बैटरी टैपिंग मशीन, लिथियम आयन बैटरी पैक असेंबली लाइन
1, उपकरण परिचय
यह मशीन विशेष रूप से एक वर्ग बैटरी सेल को समतल करने के बाद चिपकने वाली टेप चिपकाने की प्रक्रिया के लिए डिज़ाइन की गई है।यह मध्यवर्ती चिपकने वाली टेप के साथ बैटरी सेल को समतल करने के बाद 5 या कई बैटरी कोशिकाओं को एक साथ लपेटने के लिए उपयुक्त है।
| वू |
एच |
टी |
क्र |
| 80 मिमी |
100 मिमी |
2.5-10 मिमी |
15 मिमी |
3. उपकरण कार्य और पैरामीटर:
3.1.चिपकने वाली टेप के स्थान के लिए निम्न आकृति देखें।
3.2.बीच के टेप को एक बार लपेटें।चिपकने वाली टेप के 2 स्ट्रिप्स बंधे होंगे, और बाध्यकारी दूरी चिपकने वाली टेप के दो सिरों के बीच की दूरी होगी:
3.3.टेप रैपिंग के बाद कोई बुलबुला नहीं;
3.4.चिपकने वाली टेप की स्थिति त्रुटि: 1 मिमी;
3.5.समय: 6ppm।
4. उपकरण का विवरण
कार्य प्रक्रिया का विवरण:
जैसा कि दाईं ओर चित्र 1 में दिखाया गया है, चपटी बैटरी कोशिकाओं को मैन्युअल रूप से बैटरी सेल की स्थिति में खाली स्थिति 1 में रखा जाता है, सिलेंडर बैटरी सेल के दोनों किनारों को स्थानांतरित करने के लिए धक्का देते हैं, दोनों तरफ क्लैंपिंग उंगलियां बैटरी सेल की ओर बढ़ती हैं। बैटरी सेल को क्लैंप करने के लिए, संपूर्ण घूर्णन तंत्र चिपकने वाली टेप की दिशा की ओर बढ़ता है, चिपकने वाला टेप फीडिंग तंत्र बैटरी सेल पर चिपकने वाला टेप चिपका देता है, घूर्णन मोटर एक सेट कोण पर घूमता है, चिपकने वाला टेप बैटरी पर घाव होता है सेल, कटर द्वारा चिपकने वाली टेप को काटने के बाद, मोटर एक निश्चित कोण पर घूमती है, और बैटरी सेल पर दबाया जाने वाला रोलर बैटरी सेल पर टेल एडहेसिव चिपका देता है।
4.2.मुख्य उपकरण का विवरण
4.2.1.सेल पोजिशनिंग और क्लैम्पिंग मैकेनिज्म: सेल को मैन्युअल रूप से पोजिशनिंग टेबल में रखें, और सिलेंडर सेल को संरेखित करने के लिए पोजिशनिंग साइड प्लेट को पुश करता है।
4.2.2, मध्य टेप तंत्र चिपकाएं: उंगली सिलेंडर को क्लैंप करके बैटरी सेल को क्लैंप करें, बैटरी सेल पर टेप चिपकाएं, बैटरी सेल पर टेप को घुमाने के लिए मोटर घुमाएं, टेप कटर के साथ टेप काट लें, घुमाएं कोण को सेट करने के लिए फिर से मोटर, और बैटरी सेल पर टेल टेप चिपकाने के लिए रोलर को दबाएं।
4.2.3 चिपकने वाला टेप चिपकाने का तंत्र: चिपकने वाली टेप के दो रोल को ब्रैकट रोलर पर लटकाया जा सकता है, और टेप फीडिंग और काटने के कार्यों को टेप ढीला तंत्र, टेप फीडिंग तंत्र और टेप काटने की व्यवस्था के माध्यम से महसूस किया जा सकता है।
4.2.4.फ्रेम तंत्र: अच्छी ताकत के साथ 4040 वर्ग वेल्डेड संरचना।बेस प्लेट क्रोम प्लेटेड सतह के साथ 25 मिमी मोटी स्टील प्लेट से बनी है।
4.2.4.ऑपरेटिंग तंत्र: स्पष्ट और सुंदर ऑपरेशन इंटरफ़ेस के साथ टच स्क्रीन ऑपरेशन इंटरफ़ेस अपनाया जाता है।स्टार्टअप, इमरजेंसी स्टॉप, मैनुअल और ऑटोमैटिक बटन हैं।
4.2.5.नियंत्रण बॉक्स तंत्र: मशीन आंतरिक रूप से एक स्वतंत्र विद्युत बोर्ड के साथ प्रदान की जाती है, और आंतरिक रूप से बिजली सर्किट घटकों जैसे रिसाव स्विच, डीसी स्थिर बिजली की आपूर्ति, नियंत्रण के लिए पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि से सुसज्जित है। बाहर के साथ कनेक्शन होना चाहिए कनेक्टर्स और टर्मिनल ब्लॉकों द्वारा बनाया गया।पीएलसी ओमरोन को गोद लेती है।पावर केबल की छत छिद्रित है।अन्य उपकरणों के बीच केबल्स और एयर पाइप को निचले हिस्से में तार और पाइप किया जाएगा।
5. उपकरण विन्यास
| नहीं। |
प्रणाली संरचना |
प्रणाली विन्यास |
मात्रा |
| 1 |
रैक सिस्टम |
|
एक सेट |
| |
|
वेल्डेड कंकाल संरचना |
1 |
| |
|
सब्सट्रेट (स्टील प्लेट चढ़ाना) |
2 |
| 2 |
मैनुअल फीडिंग और पोजिशनिंग सिस्टम |
|
एक सेट |
| |
|
फीडिंग पोजिशनिंग मैकेनिज्म |
1 |
| 3 |
टेप चिपके तंत्र |
|
एक सेट |
| |
|
सिलेंडर -एसएमसी |
6 |
| |
|
रैखिक गाइड रेल-ऊपरी चांदी |
4 |
| 4 |
क्लैंपिंग और घूर्णन तंत्र |
|
2 सेट |
| |
|
सिलेंडर -एसएमसी |
10 |
| |
|
रैखिक गाइड रेल-ऊपरी चांदी |
4 |
| |
|
मोटर-हैंडलबर्ग |
1 |
| |
|
तुल्यकालिक बेल्ट |
2 |
| 5 |
ऑपरेटिंग सिस्टम |
|
एक सेट |
| |
|
टच स्क्रीन- |
1 |
| 6 |
नियंत्रण प्रणाली |
|
एक सेट |
| |
|
पीएलसी- ओमरोन |
1 |
6. सहयोग प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
