1, उपकरण विवरण:

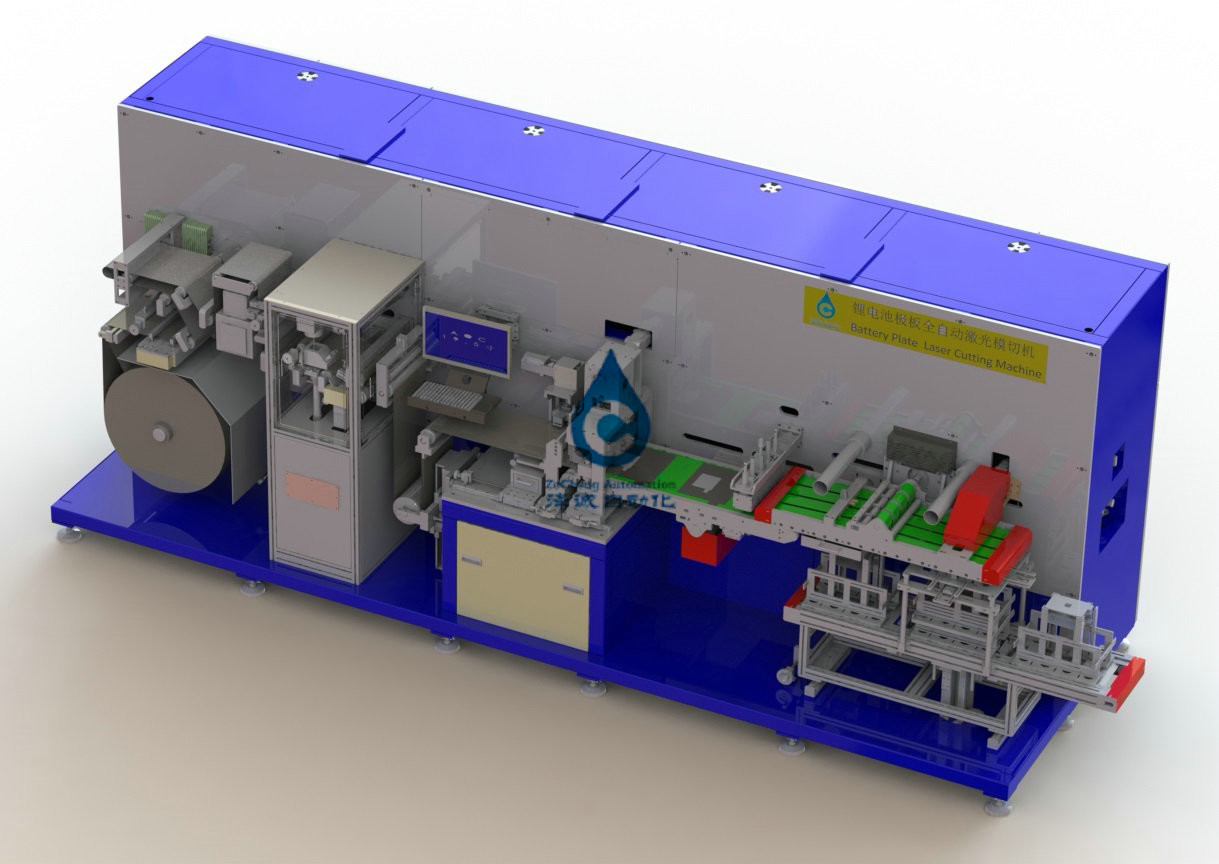

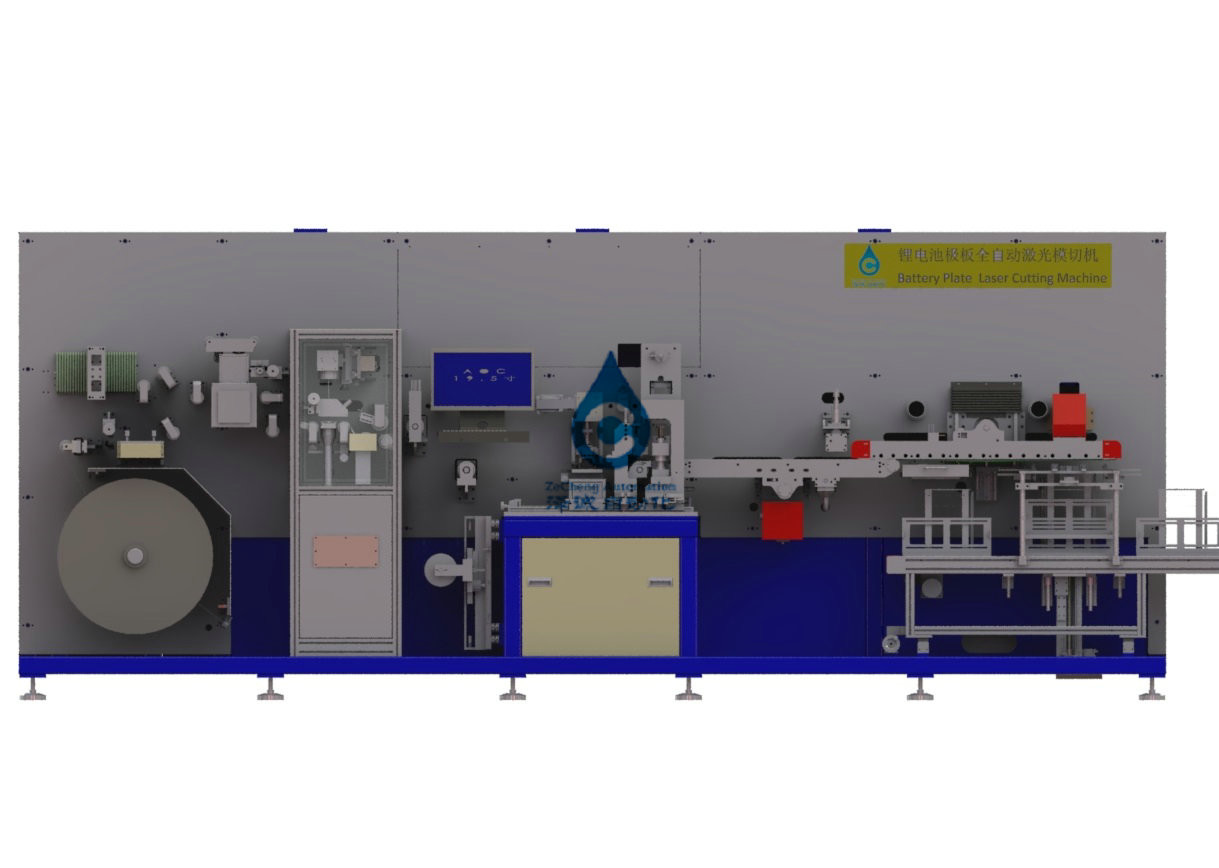

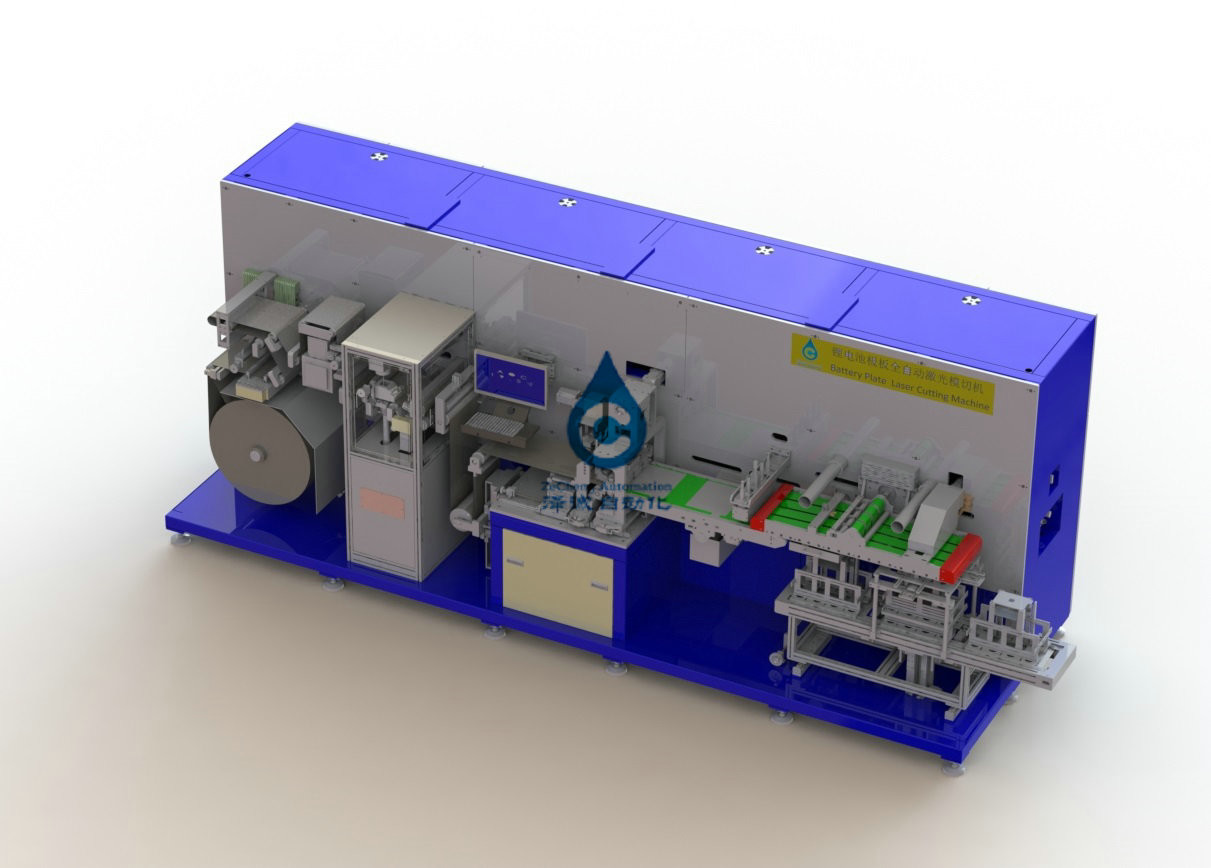

1.1 उपकरण प्रोफ़ाइल: यह उपकरण लेमिनेटेड लिथियम आयन बैटरी की लेजर चिप स्लाइसिंग प्रक्रिया को पूरा करता है और निरंतर कॉइल सामग्री को सिंगल चिप में काटता है। डिवाइस में स्थापित कृत्रिम रोल पोल रोलिंग inflatable शाफ्ट, डिवाइस स्वचालित रूप से वॉल्यूम डालता है, रोलिंग प्रक्रिया के तंत्र को सुधारता है स्वचालित समायोजन पर ले जाएं, और तनाव नियंत्रण प्रणाली के माध्यम से पोल के टुकड़े के तनाव को नियंत्रित करें, सर्वो तंत्र को लेजर कटिंग प्लेट स्थान पर ले जाया जाएगा, लेजर अत्यंत कान काटने वाला होगा, शीट काटने के लिए काटने वाले चाकू के साथ स्थान काटने वाला था सिंगल पोल पीस में, फिर सिंगल पोल पीस को हटाने के लिए, सीसीडी डिटेक्शन प्लेट की सतह की गुणवत्ता और आयाम के माध्यम से, खराब उत्पाद को अपशिष्ट बॉक्स में गिरा दिया गया है, गैर-अनुरूप सामग्री को सामग्री संग्रह बॉक्स में भेजा गया था।
2, उपकरण अनुकूलन और तकनीकी मानकों का दायरा
2.1 अनुकूली सामग्री की विशिष्टता इस प्रकार है:
|
वस्तुविशेष विवरण
|
ZCCE03A-00 | ||
| सामग्री विनिर्देश | खंभे का टुकड़ा | लंबाई (मिमी) | तार |
| चौड़ाई / सहिष्णुता (मिमी) | 100～300/0.2 | ||
| मोटाई / सहिष्णुता (मिमी) | 0.05～0.25/0.005 | ||
| सबसे बड़ा व्यास (मिमी) | 650 | ||
| आंतरिक व्यास (मिमी) | φ152.4 मिमी (6＂) | ||
| कुंडल का अधिकतम वजन | 250 किलो | ||
3, तकनीकी पैरामीटर और उपकरण के कार्य:
3.1 उपकरण तकनीकी पैरामीटर:
|
विनिर्देश वस्तु |
तकनीकी पैमाने |
| क्षमता | ＞120पीपीएम |
| ध्रुव चौड़ाई डब्ल्यू रेंज / परिशुद्धता | 80-250 मिमी / ± 0.2 मिमी |
| ध्रुव ऊंचाई एच रेंज/सटीकता | 100-280 मिमी / ± 0.2 मिमी |
| ध्रुवीय कान कंधे की चौड़ाई डीटी रेंज/सटीकता | 5-50 मिमी / ± 0.25 मिमी |
| ध्रुवीय कान की चौड़ाई डब्ल्यूटी रेंज/सटीकता | 10-100 मिमी / ± 0.2 मिमी |
| ध्रुवीय कान की ऊंचाई एचटी रेंज/सटीकता | 10-30 मिमी / ± 0.5 मिमी (आने वाली सामग्री के आकार के अनुसार) |
| हार्डवेयर मोल्ड का कुल जीवन | ＞100000 घंटे |
| अनाज दर (केवल उपकरण के कारण विफलता) | 98% |
| योग्य दर (दोषपूर्ण आने वाली सामग्री को छोड़कर) | 99.5% |
उपकरण के 4 बाहरी आयाम:
कुल आकार (मिमी): लंबाई * चौड़ाई * ऊंचाई 7500*1780*2395 (सुरक्षा कवर और वैक्यूम क्लीनर सहित) उपकरण वजन: 6500KG
5, उपकरण संचालन वातावरण
5.1.बिजली की आपूर्ति: तीन चरण 380V; वोल्टेज में उतार-चढ़ाव ± 10% से कम है; उपकरण की अधिकतम शक्ति 16 किलोवाट है;
5.2.गैस की आवश्यकताएं: वायु स्रोत दबाव (संपीड़ित हवा)> 6 किग्रा / सेमी 2, अधिकतम खपत 50 एल / मिनट, सुखाने;
5.3.उपकरण का कुल वजन: 6500kg;
5.4.प्लांट फ्लोर बेयरिंग:> 800 किग्रा / ㎡;
5.5.परिवेश का तापमान: 20 ~ 35 ℃;
5.6.सापेक्षिक आर्द्रता: 5 ~ 55% एचआर;
5.7.ऑपरेटिंग पर्यावरण की आवश्यकताएं: पर्यावरणीय स्वच्छता 100,000 से कम नहीं होगी, और साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं होगी;
