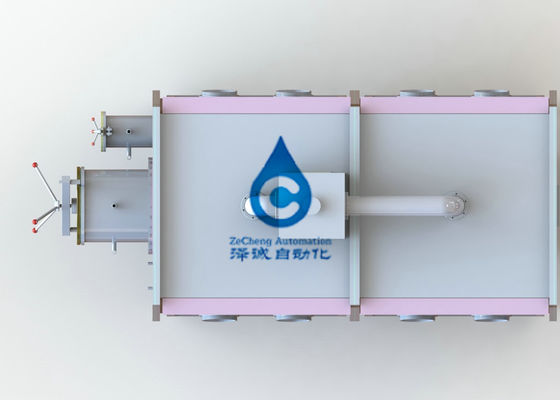

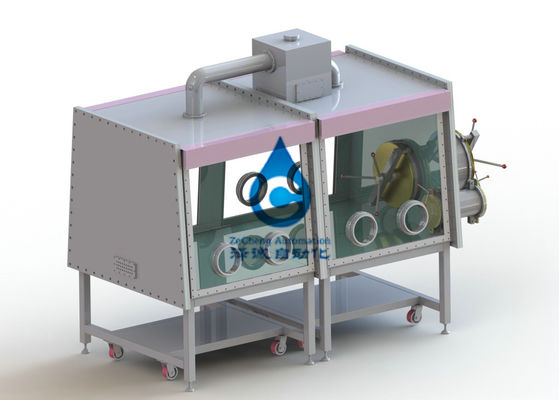

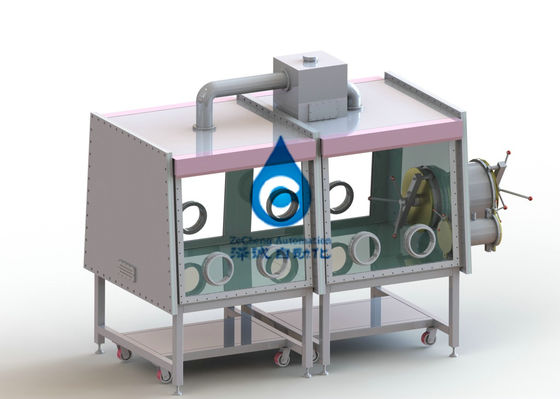

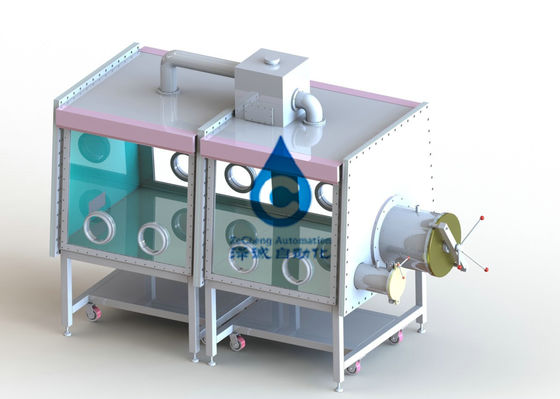

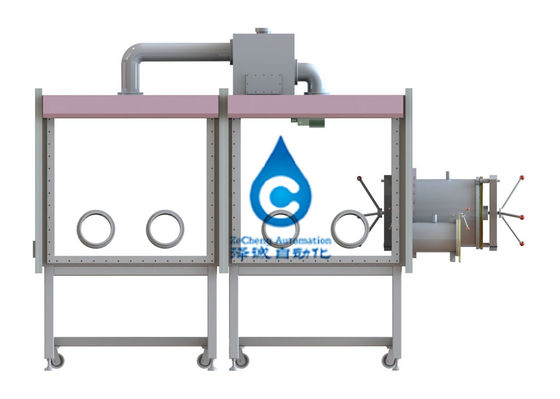

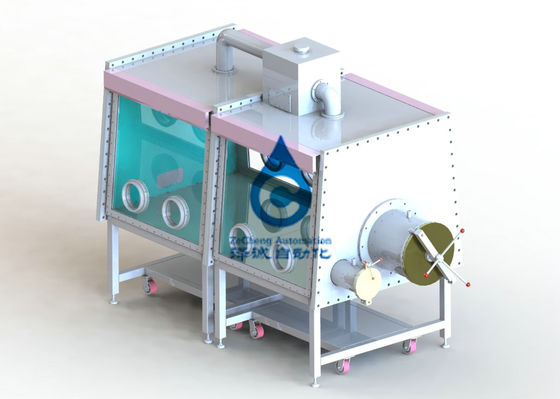

1, बॉक्स बॉडी 1.1, आकार: 1220 मिमी (लंबाई) × 900 मिमी (ऊंचाई) × 750 मिमी (नीचे की चौड़ाई) के दो दस्ताने बॉक्स बीच में एक टी-आकार के संक्रमण केबिन से जुड़े होते हैं।1.2 सामग्री: सभी स्टेनलेस स्टील संरचना (टाइप 304), मोटाई 3 मिमी।1.3 दस्ताना मुंह: व्यास: ∅220mm, कठोर एल्यूमीनियम मिश्र धातु सामग्री, विरोधी जंग उपचार के बाद।1.4 दस्ताने: अमेरिकी उत्तर, कैलिबर 8 इंच, मोटाई 0.4 मिमी, ब्यूटाइल रबर सामग्री।1.5 खिड़की: इच्छुक ऑपरेटिंग सतह, वियोज्य 8 मिमी सुरक्षा कड़ा ग्लास सामने की खिड़की, पहनने के प्रतिरोध, संक्षारण प्रतिरोध, अच्छा प्रकाश संप्रेषण, 3/8 इंच मोटी ओमेगा सील की अंगूठी के साथ सील की अंगूठी।1.6 कुछ सकारात्मक और नकारात्मक दबाव (-12mbar -12mbar) का उपयोग करने पर बनाए रखा जा सकता है।1.7 कैबिनेट नरम प्रकाश के साथ विरोधी प्रतिबिंब प्रकाश ऊर्जा-बचत लैंप से सुसज्जित है।1.8 एक झरझरा पावर स्ट्रिप बॉक्स में प्रीसेट है (बिजली की आपूर्ति: 220V ± 10% 50 हर्ट्ज ± 10%) 1.9 कैबिनेट तरल, गैस और सिग्नल तक आसान पहुंच के लिए कई मानक केएफ -40 इंटरफेस से लैस है।1.10 बॉक्स में 2 अलमारियां हैं।1.11 ब्रैकेट: कैस्टर शामिल हैं, 950 मिमी ऊंचे। कैस्टर में लेवलिंग, मूविंग और फिक्सिंग के कार्य हैं।
2. संक्रमण केबिन 2.1 आकार: टी (304 स्टेनलेस स्टील), वाल्व द्वारा नियंत्रित दस्ताने बॉक्स से जुड़ा हुआ है।2.2 आकार: 360 मिमी व्यास, 600 मिमी लंबा संक्रमण टैंक, पिस्टन, स्लाइड ट्रे के लिए संक्रमण, पॉलिशिंग, केस एक छोटा संक्रमण टैंक, अन्य सेट विनिर्देशों के लिए: 100 मिमी x 300 मिमी।2.3 फूस: स्टेनलेस स्टील 300 मिमी × 450 मिमी, स्थानांतरित करने और विस्तार करने के लिए स्वतंत्र (बड़े संक्रमण केबिन कॉन्फ़िगरेशन)।2.4 वैक्यूम डिग्री: -0.1mpa (बड़े और छोटे दाएं संक्रमण टैंकों को वैक्यूम बेल्ट डिस्प्ले की आवश्यकता होती है), वैक्यूम दबाव गेज जर्मनी से चुना जाता है।3. नियंत्रण प्रणाली 3.1 विधियां: दबाव नियंत्रण और अनुकूली कार्यों के साथ आत्म-निदान, बिजली की विफलता और स्वयं-प्रारंभिक सुविधाओं सहित। स्वचालित नियंत्रण, परिसंचरण नियंत्रण, पासवर्ड सुरक्षा, एलसीडी डिस्प्ले के साथ वैक्यूम कक्ष नियंत्रण। नियंत्रण इकाई जर्मन सीमेंस पीएलसी स्पर्श को गोद लेती है स्क्रीन, ऑपरेशन मेनू वैकल्पिक: चीनी।3.2 दबाव नियंत्रण: एक निश्चित निर्धारित मूल्य पर कैबिनेट और संक्रमण केबिन के दबाव को नियंत्रित करें।3.3 फुट पेडल: संचालित करने में आसान, दस्ताने बॉक्स के दबाव को नियंत्रित कर सकते हैं।4. परिसंचारी शुद्धि प्रणाली 4.1 नियंत्रण: पानी, ऑक्सीजन <1ppm, डिजाइन शुद्धि स्तंभ अवशोषण क्षमता: पानी 1.3kg ऑक्सीजन 30 लीटर।4.2 समायोजन डिवाइस: पीएलसी स्पर्श समायोजन (हीटिंग, निष्कर्षण, शुद्धि, उत्थान), मानव निगरानी के बिना पूरी प्रक्रिया।4.3 कार्यशील गैस: N2 या Ar (गैस चक्र)।4.5 सर्कुलेटिंग फैन: जर्मन सीमेंस हाई-स्पीड वेरिएबल फ्रीक्वेंसी फैन, फ्लो रेट 0-100m3 / h, माइक्रोप्रोसेसर कंट्रोल, प्रेशर टेस्टेड स्टेनलेस स्टील डिवाइस।4.6 एकल शुद्धिकरण स्तंभ: जर्मन बीएएसएफ डीऑक्सीडाइजिंग सामग्री, अमेरिकी यूओपी अत्यधिक प्रभावी जल अवशोषित सामग्री।4.7 सफाई वाल्व: बर्कर्ट, जर्मनी, पूरी तरह से स्वचालित विद्युत-वायवीय वाल्व। मॉड्यूलर डिजाइन।4.8 फिल्टर: HEPA मानक के अनुसार 0.3 माइक्रोन एपर्चर फिल्टर जाल के साथ उच्च दक्षता फिल्टर।5, पुनर्योजी प्रणाली का उपयोग शुद्धिकरण प्रणाली के पुन: उपयोग और सक्रिय करने के लिए किया जाता है; पुनर्जनन के लिए N2 / H2 या Ar / H2 के मिश्रण की आवश्यकता होती है, जिसमें से H2 5-10% के लिए होता है।6. प्रदर्शन प्रणाली नियंत्रण इकाई जर्मन सीमेंस पीएलसी टच स्क्रीन, ऑपरेशन मेनू को गोद लेती है: चीनी।7. वैक्यूम सिस्टम स्वचालित वायवीय इलेक्ट्रोप्लेटिंग प्लेट; वैक्यूम पंप ब्रिटिश एडवर्ड्स वैक्यूम पंप को गोद लेता है, और प्रवाह दर 8 मीटर / घंटा है। संक्रमण कक्ष को अलग से वैक्यूम किया जा सकता है और किसी भी समय अलग से नियंत्रित किया जा सकता है।
