520 मिमी सिर की लंबाई के साथ लिथियम आयरन बैटरी उत्पादन उपकरण

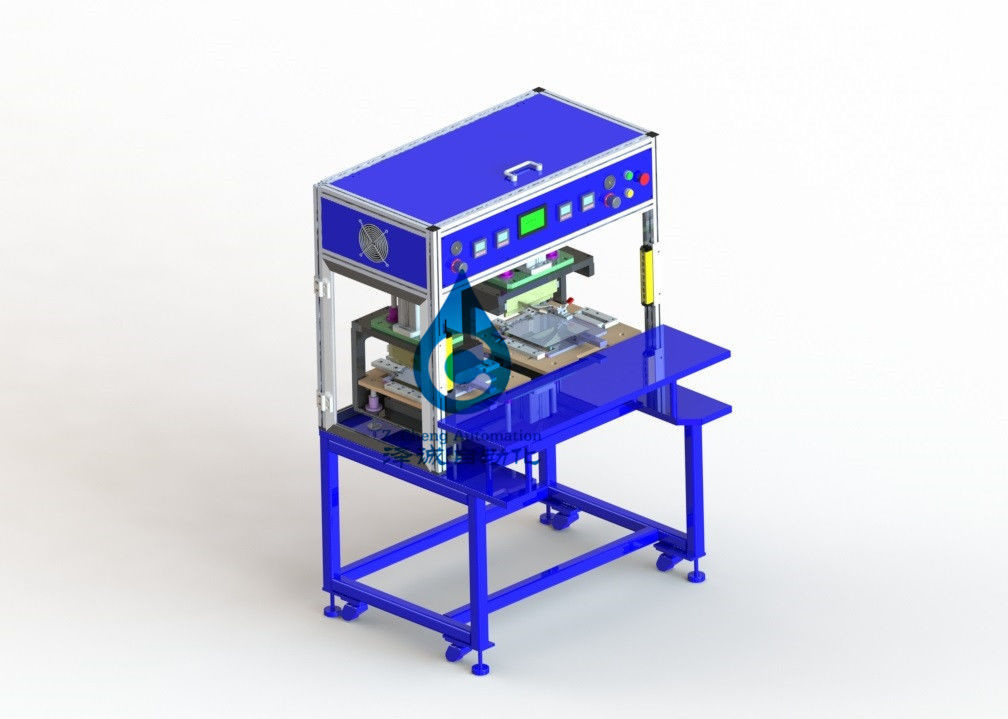

ZCB04A सेमी-ऑटोमैटिक पॉलिमर लिथियम आयरन फॉस्फेट बैटरी टॉप सीलिंग मशीन
1. उत्पाद परिचय: उपकरण का उपयोग मुख्य रूप से लचीली लिथियम बैटरी के ऊपर और किनारे की पैकेजिंग के लिए किया जाता है।
वेल्डेड इलेक्ट्रिक कोर पैकेज और छिद्रित और कट एल्यूमीनियम प्लास्टिक फिल्म को कोर पैकेज की मैन्युअल स्थिति को खोल में महसूस करने के लिए इकट्ठा किया जाता है और इसे मैन्युअल रूप से उपकरण के नामित स्टेशन में डाल दिया जाता है।उपकरण स्वचालित रूप से उपकरण के ऊपर, किनारे और नीचे पैक किया जाता है, और समाप्त बैटरी आउटपुट होती है।
2, कार्य सिद्धांत: सिर (तांबा) के प्रतिरोध गर्मी पाइप के माध्यम से, लिथियम बैटरी पैकेजिंग सामग्री (एल्यूमीनियम-प्लास्टिक फिल्म) पर गर्मी चालन प्रभाव का उपयोग, एक निश्चित दबाव की कार्रवाई के तहत, ताकि यह नरम हीटिंग बन जाए संपीड़न और संलयन को पूरा करने के लिए पिघलने की स्थिति के करीब।
और शीर्ष सील और साइड सील को प्राप्त करने के लिए मोल्ड को प्रतिस्थापित न करें।
३,.मुख्य विशेषताएं:
1. अद्वितीय सुरक्षा सुरक्षा, एंटी-पर्म डिज़ाइन, ऊपरी और निचले परमिट का तापमान तापमान नियंत्रक पैनल बटन और वर्तमान तापमान मान द्वारा समायोजित किया जा सकता है;
2. सिर तांबे की सामग्री से बना होता है, जिसमें अच्छा गर्मी हस्तांतरण प्रभाव होता है, बिजली की खपत बचाता है, कार्य कुशलता में सुधार करता है, और इसी तरह के उत्पादों की तुलना में ऊर्जा बचाता है;
3. विभिन्न प्रक्रिया मापदंडों की आवश्यकताओं को पूरा करने के लिए ऊपरी और निचले सिर के दबाव को दबाव विनियमन वाल्व के माध्यम से समायोजित किया जा सकता है;
4. पैकेजिंग मापदंडों के लिए संबंधित तकनीकी चित्र देखें।
6.डिवाइस दोनों साइड ईयर और बी-टाइप बैटरी के साइड पैकेज के साथ संगत है।
4. उपयोग
जब तापमान पैरामीटर सेट मान तक पहुंच जाता है, तो हाथ से आयोजित सेल सेल के सीलिंग किनारे को सिर के नीचे सकारात्मक सीलिंग किनारे की स्थिति में रखेगा, पैर स्विच शुरू हो जाएगा, और सिलेंडर ऊपरी गर्म सिर को दबाने के लिए चलाएगा और encapsulate, और एल्यूमीनियम प्लास्टिक फिल्म पिघला हुआ राज्य के करीब गर्म और नरम हो जाएगा।गर्म सीलिंग और क्रिम्पिंग क्रिया पूरी हो जाएगी, और सेल को मैन्युअल रूप से बाहर निकाला जाएगा।
5. तकनीकी पैरामीटर
1. लागू विनिर्देशों: साइड सील 500 मिमी, शीर्ष सील 500 मिमी (एयर बैग सहित)।
2. सिर की लंबाई: 520 मिमी।
3. सील चौड़ाई: मानक 5 मिमी (3 ~ 10 मिमी वैकल्पिक)।
4. एज मोटाई: 0.15 ~ 0.3 मिमी (एल्यूमीनियम-प्लास्टिक फिल्म की मोटाई के आधार पर)।
5. हीट सीलिंग तापमान: 0 ~ 250 ℃ (तापमान की मुफ्त सेटिंग)।
6. तापमान नियंत्रण सटीकता: ± 2 ℃।
7. पैकेजिंग समय: मानक 2S-3S (0-99s से समायोज्य)।
8. अधिकतम सिर का दबाव: 3000N
9. ऊपरी और निचले कॉपर मोल्ड फिटिंग की समानता कोई प्रकाश संचरण सुनिश्चित नहीं करती है।
10. गर्म जलने से बचाने के लिए सुरक्षात्मक उपकरण से लैस।
11. उपकरण में स्वचालित और मैन्युअल संचालन कार्य हैं।
12. तांबे के सांचे को साफ करना और बदलना आसान है।
13. संपीड़ित हवा: 5 ~ 8 किग्रा / सेमी 2
14. वायु दाब काम करने की गति: 400 गुना / घंटा
15. बिजली की आपूर्ति: AC220V/50Hz
16. पावर: 1.5 किलोवाट
17. बाहरी आयाम: L800x W800x H1900mm
18. उपकरण वजन: 500 किलो
6. उपकरण संरचना
* मैकेनिकल पार्ट्स: अपर हेड मैकेनिज्म, अपर हेड वर्किंग प्लेटफॉर्म मैकेनिज्म, लोअर हेड मैकेनिज्म, लार्ज प्लेट प्लेटफॉर्म मैकेनिज्म, फ्रेम मैकेनिज्म, आदि;
* विद्युत और मानक भाग:
1. सिलेंडर: एआईआरटीएसी / एसएमसी
2. वायवीय घटक: AIRTAC/SMC
3. समय रिले: ओमरोन
4. थर्मोस्टेट: ओमरोन
5. पीएलसी: पैनासोनिक
7, रखरखाव के तरीके और सावधानियां
1. ऊपर और नीचे के हेडर को साफ रखने के लिए उन्हें नियमित रूप से पोंछें।
2. चिकनी गति बनाए रखने के लिए बॉल पिलर गाइड स्लीव के मूविंग पार्ट्स को लुब्रिकेट करें।
3. यदि लंबे समय तक उपयोग नहीं किया जाता है, तो तंत्र के चलने वाले हिस्सों की सतह को साफ करें और सुरक्षा के लिए सतह को जंग-रोधी तेल से स्प्रे करें।
4. नियमित रूप से मशीन के सभी हिस्सों में शिकंजा, नट, पिन और अन्य फास्टनरों की जांच करें ताकि ढीलेपन को रोका जा सके और गुणवत्ता दुर्घटनाओं और व्यक्तिगत दुर्घटनाओं को रोका जा सके।
8, गुणवत्ता आश्वासन और बिक्री के बाद सेवा
1. आजीवन रखरखाव, एक साल की वारंटी।
2. वारंटी अवधि की समाप्ति के बाद, विक्रेता उपकरण के रखरखाव के लिए केवल काम के घंटे और परिवहन शुल्क लेगा।विक्रेता केवल उपकरण से संबंधित पुर्जों को बदलने और खरीदने के लिए लागत शुल्क लेगा।
