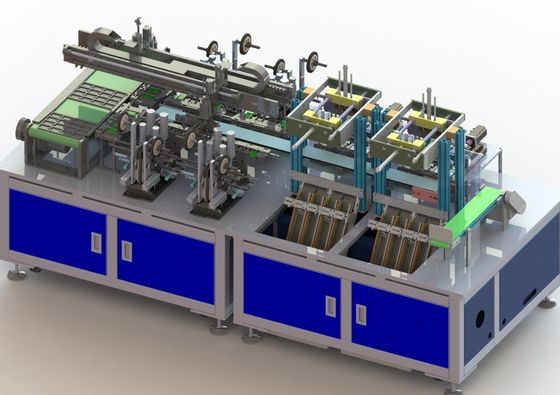

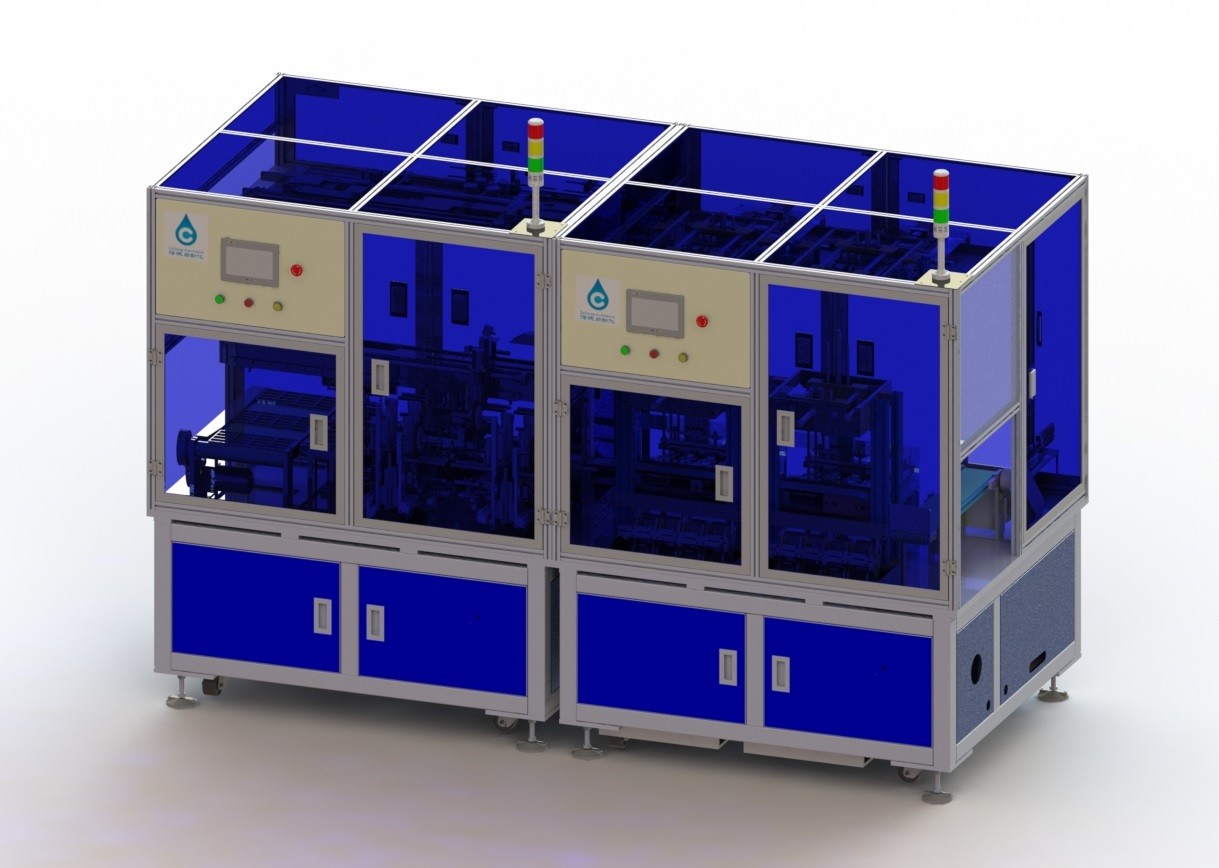

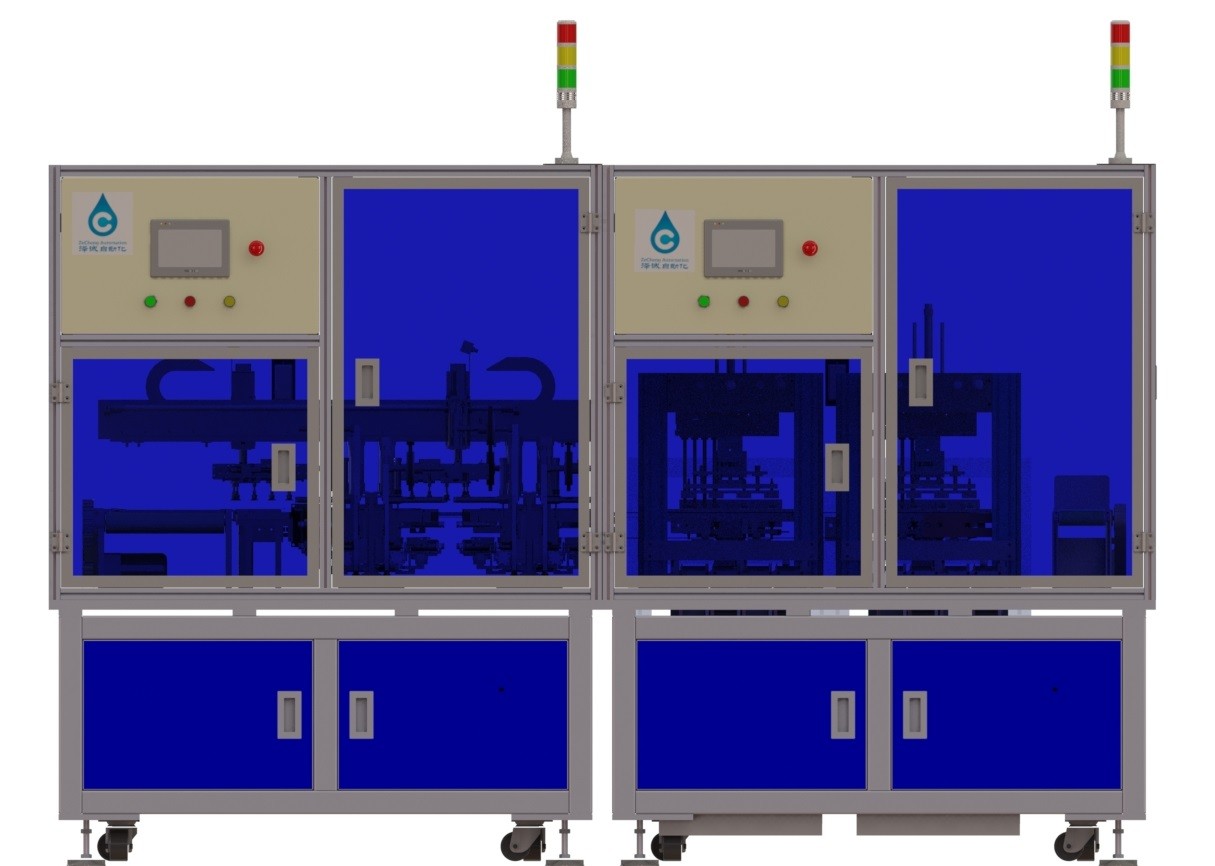

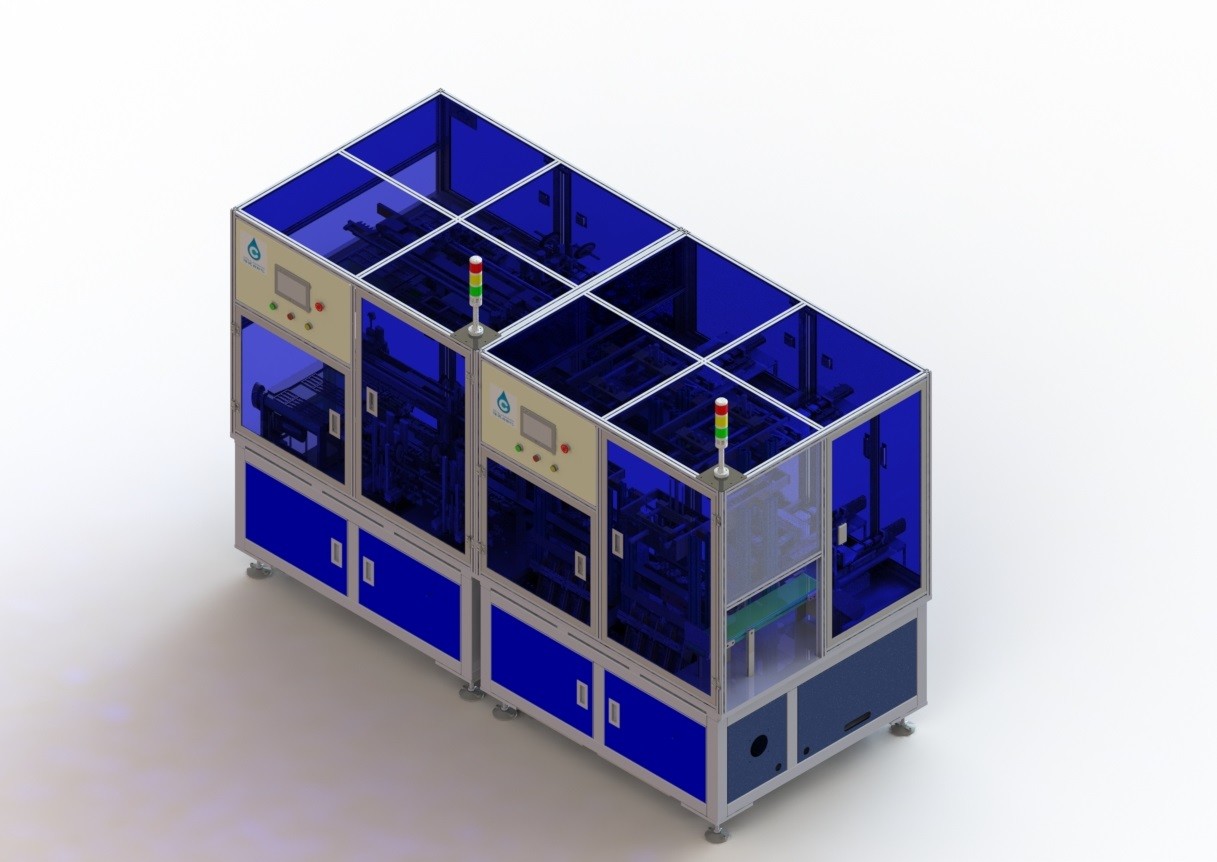

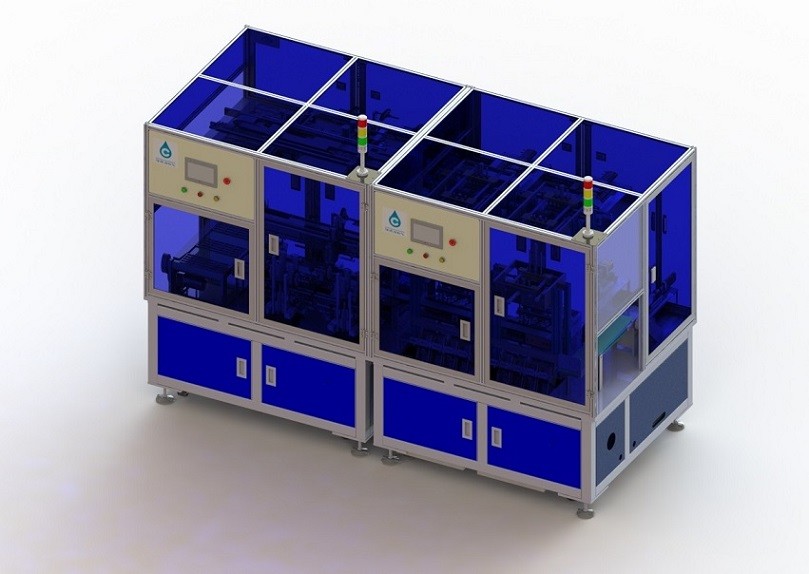

शेल में हाई स्पीड बैटरी निर्माण उपकरण स्क्वायर बैटरी सेल टेल स्टिकर

शेल मशीन में हाई-स्पीड स्क्वायर लिथियम बैटरी सेल टेल स्टिकर

1. डिजाइन आवश्यकताएं

1.1.लागू कॉइलर आकार: चौड़ाई: 30 ~ 70 मिमी; ऊंचाई: 36 ~ 80 मिमी, मोटाई: 3.0 ~ 10 मिमी।1.2.रोल कोर को चिपकाए जाने के बाद बाईं और दाईं ओर चिपकने वाले कागज की लंबाई L4:0.2 ~ 1mm 1.3 है।रील के दोनों पक्ष सममित हैं, और पूर्ण अंतर 0 ~ 3 मिमी है।1.4.रोल कोर चिपकाए जाने के बाद डायफ्राम पेपर रोल कोर की ओर नहीं जा सकता (डायाफ्राम पेपर बिना डायफ्राम को उजागर किए रोल कोर के अंदर की ओर झुक जाता है) 1.5.रोल कोर से चिपके होने के बाद पोल का टुकड़ा और डायाफ्राम क्षतिग्रस्त नहीं होगा।1.6 खोल में प्रवेश करते समय, कुंडल कोर और खोल मुंह के बीच एक गाइड नाली होनी चाहिए 1.7।नीचे के गोंद को चिपकाने और खोल में प्रवेश करने की प्रक्रिया के दौरान कॉइल कोर सकारात्मक और नकारात्मक कान झुकते नहीं हैं।1.8.खोल में प्रवेश करने के बाद कुंडल कोर और खोल के किनारे के बीच का कोण ≤ 50 1.9 खोल में प्रवेश करने के बाद कोइलिंग कोर और खोल के नीचे की आंतरिक दीवार के बीच की दूरी एल 3: 0.5 ± 0.2 मिमी की आवश्यकता होती है;1.10.कुंडल कोर और खोल एल 1 और एल 2 के दो किनारों के बीच की दूरी की आवश्यकता है: ≥0.1 मिमी 1.11, कुंडल कोर और खोल के किनारे के बीच का अंतर 1.12 कुंडल कोर खोल में प्रवेश करने के बाद, यह स्वचालित रूप से दूरी का परीक्षण कर सकता है नकारात्मक इलेक्ट्रोड कान और खोल मुंह के संपर्क के बीच, और ठीक या एनजी निर्धारित करें (इस परीक्षण ड्राइंग में कोई आवश्यकता नहीं है, इसके अलावा, ध्रुवीय कान की आपूर्ति की गई सामग्री की लंबाई त्रुटि के कारण, क्या यह निर्धारित किया जाता है कि क्या या नहीं?) 1.13।उत्पादन योग्यता दर 99.8% 1.14।उत्पादन उपज 95% और उत्पादन क्षमता ≥40PPM 1.15।स्विचिंग मॉडल का संचालन समय 30 मिनट से अधिक नहीं होना चाहिए
