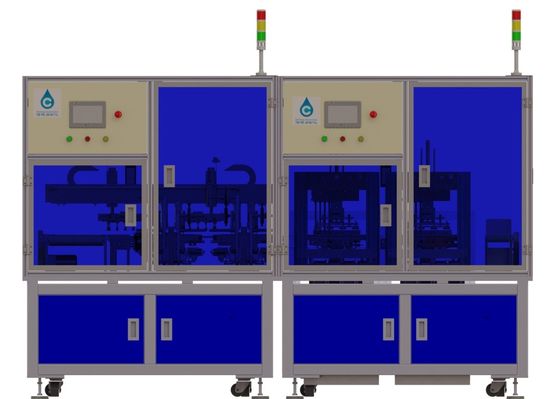

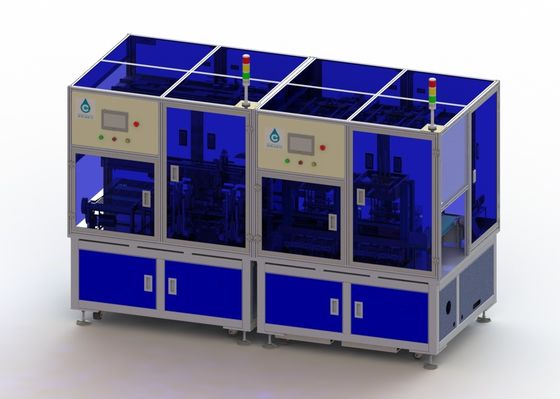

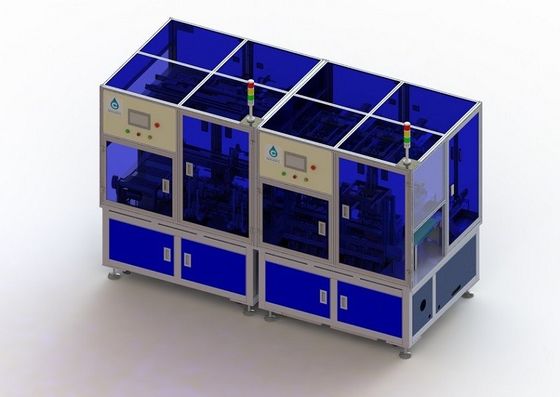

शेल मशीन में 1500KG कार बैटरी उत्पादन लाइन स्क्वायर बैटरी सेल टेल टैपिंग
1. डिजाइन आवश्यकताएं
1.1.लागू कॉइलर आकार: चौड़ाई: 30 ~ 70 मिमी; ऊंचाई: 36 ~ 80 मिमी, मोटाई: 3.0 ~ 10 मिमी।
1.2.रोल कोर को चिपकाए जाने के बाद बाईं और दाईं ओर चिपकने वाले कागज की लंबाई L4:0.2 ~ 1mm . है
1.3.रील के दोनों पक्ष सममित हैं, और पूर्ण अंतर 0 ~ 3 मिमी है।
1.4.रोल कोर चिपकाए जाने के बाद डायफ्राम पेपर रोल कोर की ओर नहीं जा सकता (डायाफ्राम पेपर बिना डायफ्राम को उजागर किए रोल कोर के अंदर की ओर झुक जाता है)
1.5.रोल कोर से चिपके होने के बाद पोल का टुकड़ा और डायाफ्राम क्षतिग्रस्त नहीं होगा।
1.6 खोल में प्रवेश करते समय, कुंडल कोर और खोल मुंह के बीच एक गाइड नाली होनी चाहिए
1.7.नीचे के गोंद को चिपकाने और खोल में प्रवेश करने की प्रक्रिया के दौरान कॉइल कोर सकारात्मक और नकारात्मक कान झुकते नहीं हैं।
1.8.खोल में प्रवेश करने के बाद कुंडल कोर और खोल के किनारे के बीच का कोण है ≤ 50
1.9 शेल में प्रवेश करने के बाद कोइलिंग कोर और शेल बॉटम की भीतरी दीवार के बीच की दूरी के लिए L3:0.5±0.2mm की आवश्यकता होती है;
1.10.कॉइल कोर और शेल L1 और L2 के दो किनारों के बीच की दूरी की आवश्यकता है: ≥0.1mm
1.11, कुंडल कोर और खोल के किनारे के बीच का अंतर
1.12 कुंडल कोर खोल में प्रवेश करने के बाद, यह स्वचालित रूप से नकारात्मक इलेक्ट्रोड कान और खोल मुंह के बीच की दूरी का परीक्षण कर सकता है, और ठीक या एनजी निर्धारित कर सकता है (इस परीक्षण ड्राइंग में कोई आवश्यकता नहीं है, इसके अलावा, लंबाई के कारण ध्रुवीय कान की आपूर्ति की गई सामग्री की त्रुटि, क्या यह इस बात से निर्धारित होता है कि क्या है या नहीं?)
1.13.उत्पादन योग्यता दर 99.8%
1.14.उत्पादन उपज 95% और उत्पादन क्षमता 40PPM
15. स्विचिंग मॉडल का संचालन समय 30 मिनट से अधिक नहीं होना चाहिए
3, उपकरण के मुख्य तकनीकी पैरामीटर
3.1 अनुकूली वस्तुएं बैटरी की लंबाई: 36 ~ 80 मिमी, बैटरी की चौड़ाई: 30 ~ 70 मिमी, बैटरी की मोटाई: 3.0 ~ 10 मिमी। स्थिति ब्लॉक के स्थान को समायोजित करने की आवश्यकता है, एल्यूमीनियम खोल फ़ीड टैंक का आकार।
3.2 उपकरण के तकनीकी पैरामीटर
उपकरण तकनीकी पैरामीटर
|
वस्तु |
विशेष विवरण | |
| तकनीकी पैमाने | दक्षता (पीपीएम) | 40पीपीएम |
| सहायक समय (मिन)/शिफ्ट | 30 | |
| उत्पाद पास दर | 99.8% | |
| अनाज या चाल की दर | 95% | |
| उत्पाद मॉडल प्रतिस्थापन समय | 30 मिनट | |
| संपीड़ित वायु प्रणाली | 0.4-0.6MPa | |
| कुल शक्ति (किलोवाट) | 8 | |
| सामान्य परिचालन शक्ति (किलोवाट) | 7.6 | |

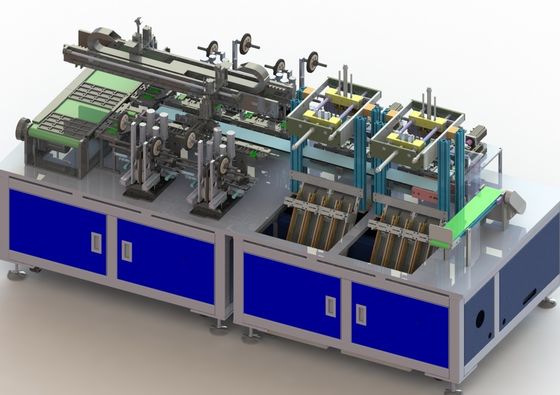

5. मुख्य उपकरण भागों का विवरण ब्लिस्टर ट्रे से मैनिपुलेटर बैटरी को पोजिशनिंग स्थिरता में चूसा जाता है, एक प्रारंभिक स्थिति, गोंद के लिए टेप फीड वॉल्यूम संस्थान, बैटरी होल्ड-डाउन तंत्र के नीचे टेप दबाव के नीचे होगा, छड़ी टेप, मैनिपुलेटर टेप बैटरियों को शेल स्टेशन, बैटरी शेल, शेल में एक फ़नल गाइड गाइड के माध्यम से चूसा जाएगा।शेल में तीन बार पुश करें, क्लैम्पिंग पुश के लिए पहले दो, सीधे पुश के लिए अंतिम।
6. ऊर्जा माध्यम6.1 बिजली की आपूर्ति
6.1.1 वोल्टेज AC220V प्लस या माइनस 10% एकल चरण तात्कालिक परिवर्तन 0.5 s के तहत 10% से कम है
6.1.2 आवृत्ति 50 हर्ट्ज + 1 हर्ट्ज
6.2 हवा
6.2.1 दबाव 0.5 एमपीए 5 केजीएफ/सेमी2
6.2.2 प्रवाह 15 एल/मिनट
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।एन
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
