लेजर डाई कार बैटरी उत्पादन लाइन

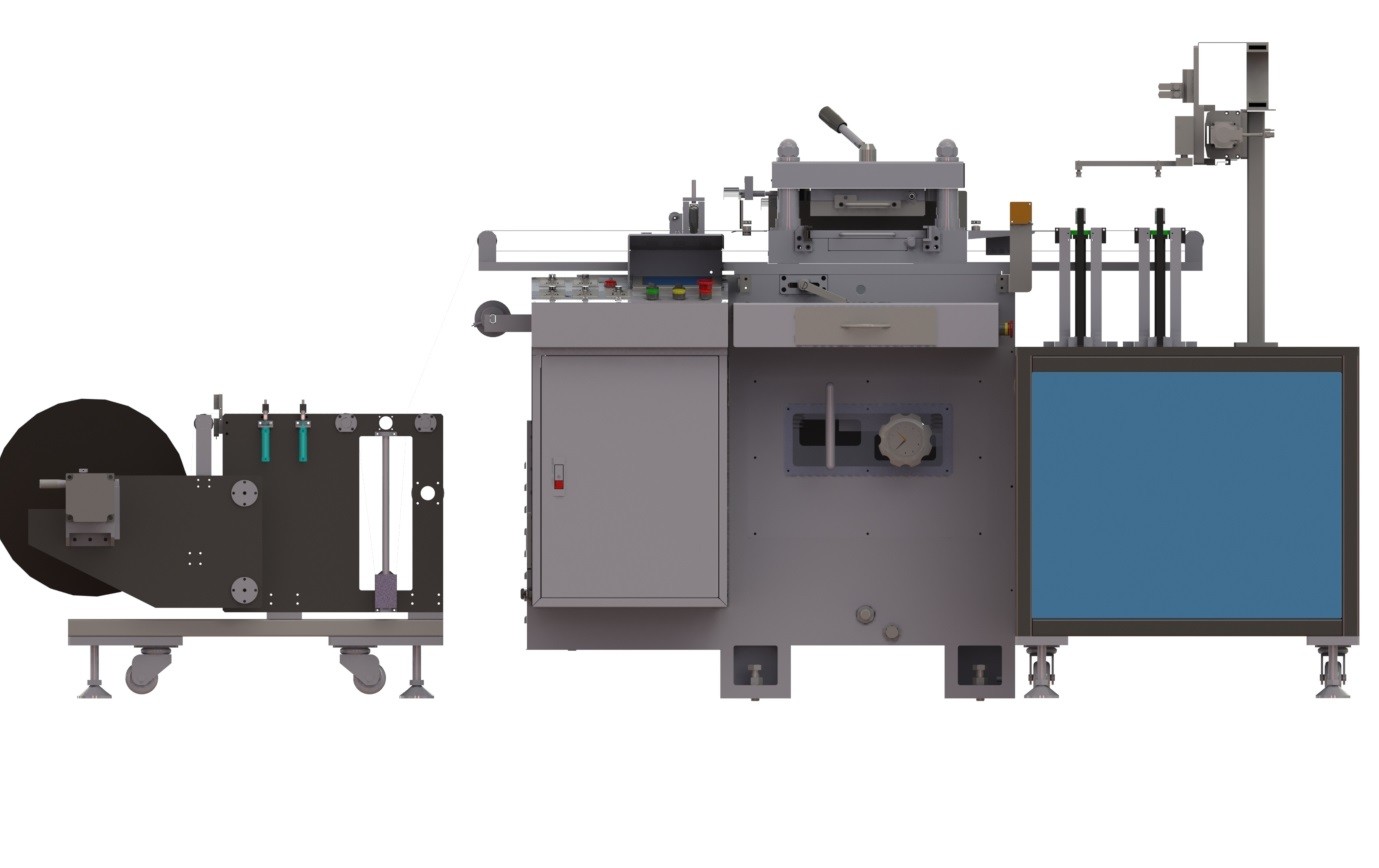

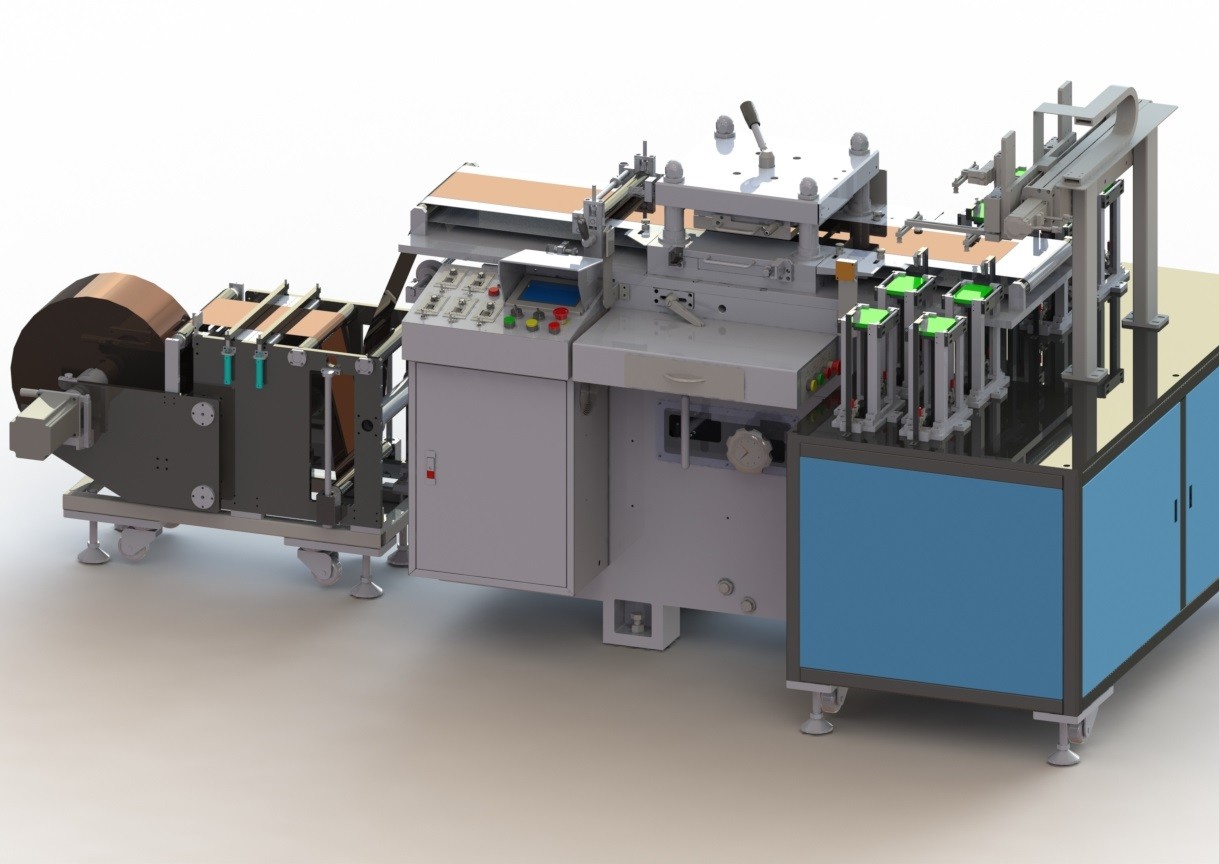

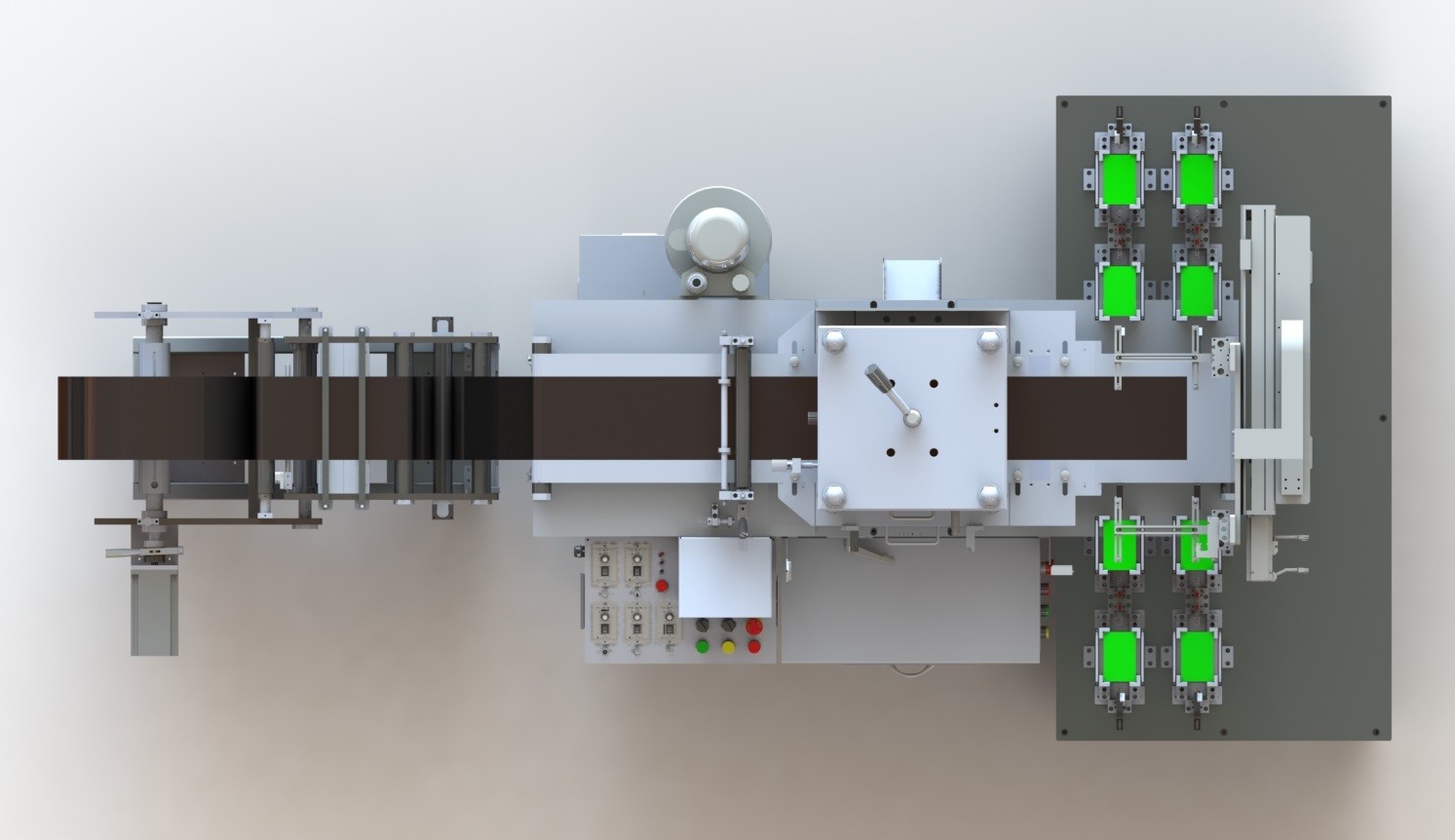

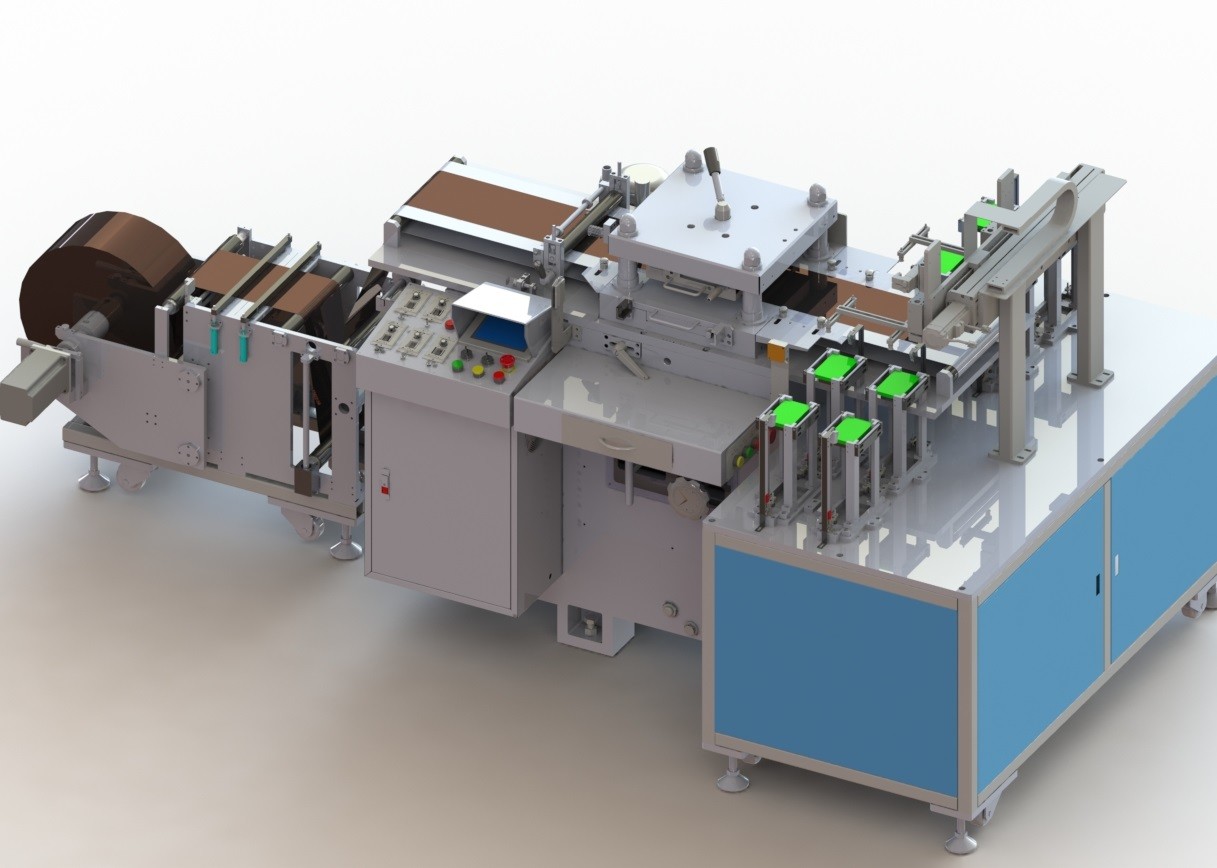

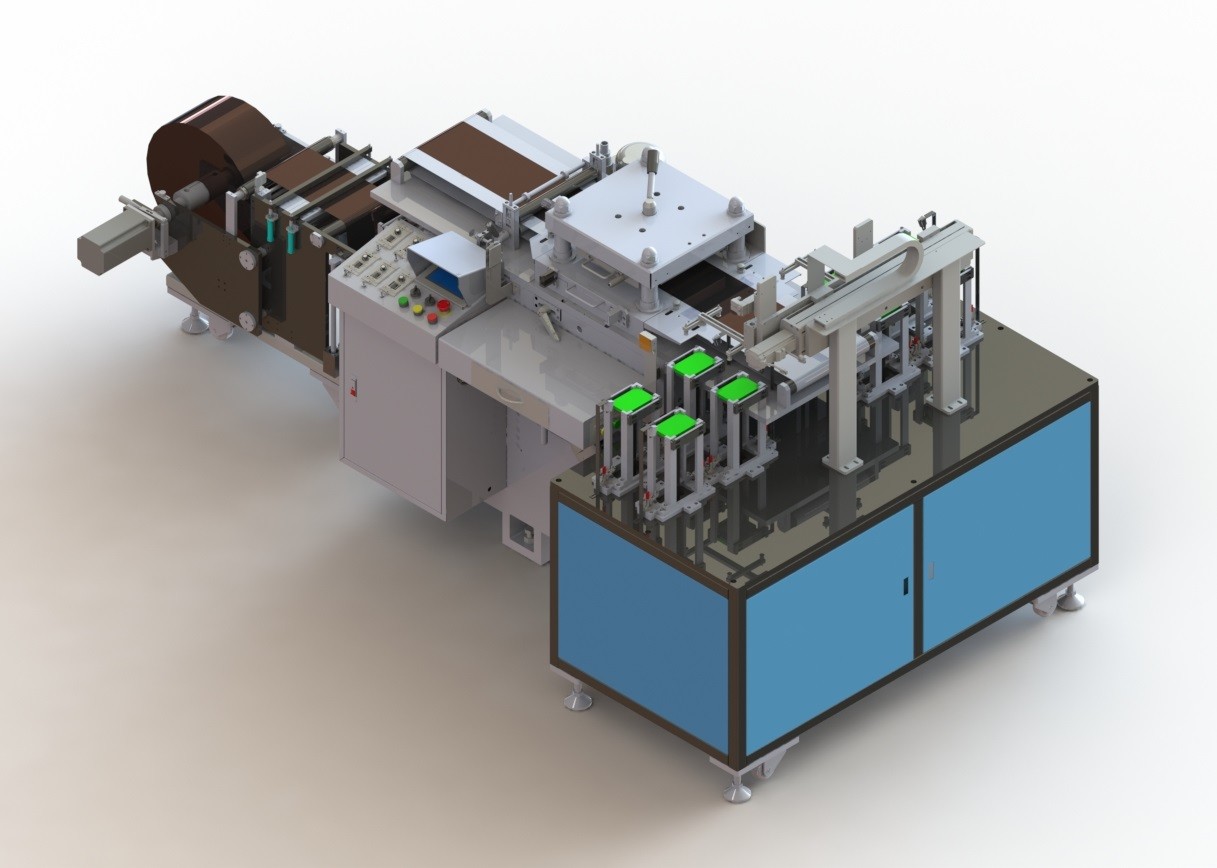

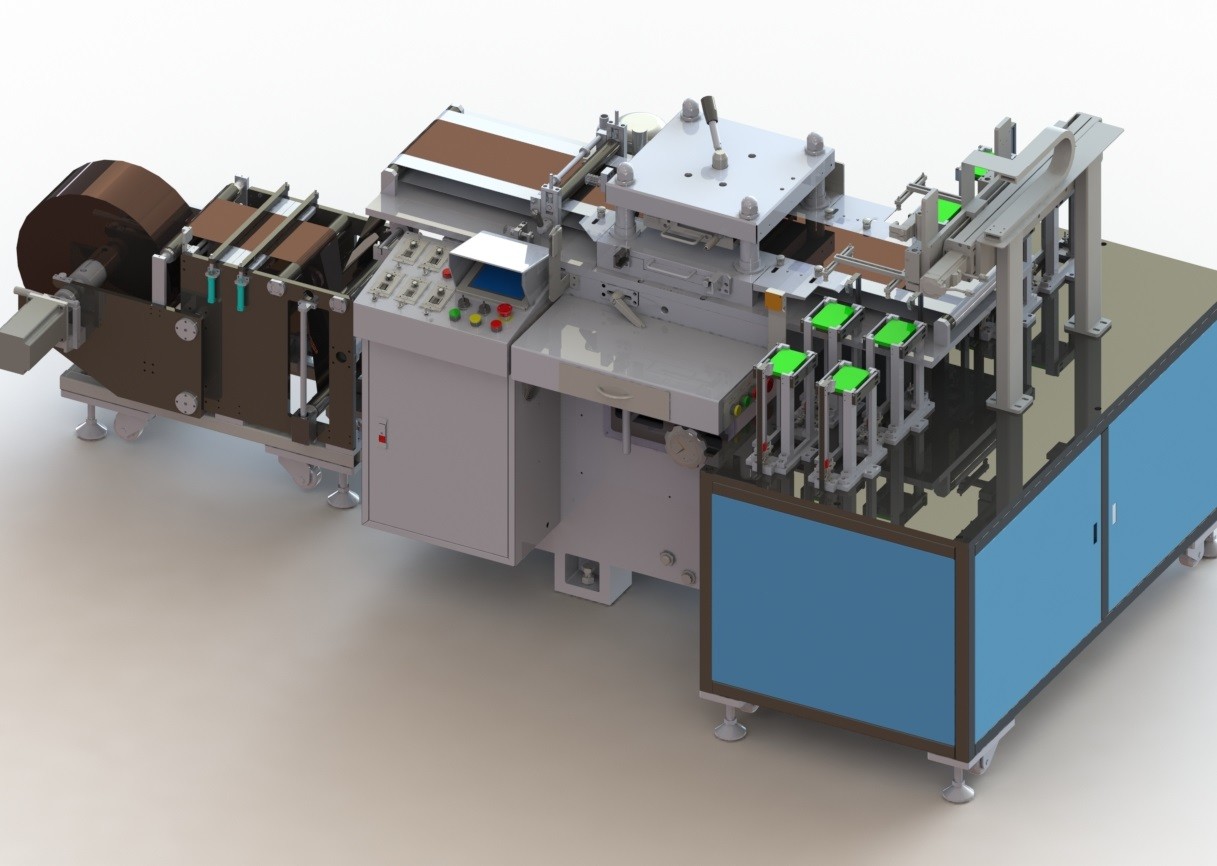

कार बैटरी प्रोडक्शन लाइन लेजर आटोमेटिक पोल डाई - कटिंग मशीन

उपकरण कार्य करता है

मरने के काटने की मशीन बैटरी पोल टुकड़ा छिद्रण बनाने (कान) के लिए उपयुक्त है, इससे पहले फाड़ना मशीन के लिए उपयोग किया जाता है, त्वरित गति, कम गड़गड़ाहट और पाउडर की घटना का नुकसान, रोल फ़ीड, फ़ीड बॉक्स इकट्ठा प्लेट, काटने की मशीन विशेष का तार है सुधार डिवाइस, एक कैश डिवाइस, ड्राइविंग डिवाइस, ट्रैवल प्लेट रीक्टीफाइंग डिवाइस, कटिंग डिवाइस, पोल पीस डिवाइस, वेस्ट डिवाइस प्राप्त करते हैं।

2. उत्पादन प्रक्रिया आवश्यकताओं:

उपकरण कार्य: बैटरी पोल शीट के गठन बेल्ट के लिए उपयुक्त, टुकड़े टुकड़े में मशीन की सामने की आस्तीन की प्रक्रिया के लिए इस्तेमाल किया। उपयुक्त उत्पाद विनिर्देशों:

2.1 आने वाली सामग्री की आवश्यकताएं: कुंडल सामग्री (पोल पीस की चौड़ाई mm325 मिमी, कुंडल सामग्री का अधिकतम बाहरी व्यास mm600 मिमी); अधिकतम वजन 400 किलोग्राम, अंतराल कोटिंग या निरंतर कोटिंग।

2.2 उपयुक्त पोल स्लाइस की विशिष्टता: पोल स्लाइस का नमूना निम्नानुसार है:

3. विशिष्ट आवश्यकताओं

3.1. 3.1। Process functions: after manual winding, automatic unwinding, automatic deviation correction, tension control, material storage and drawing, tool die cutting, dust removal and dust collection, edge material collection, pole sheet feeding to the discharging platform, manual collection and transportation. प्रक्रिया कार्य: मैनुअल वाइंडिंग, ऑटोमैटिक अनइंडिंग, ऑटोमैटिक डिविएशन करेक्शन, टेंशन कंट्रोल, मैटेरियल स्टोरेज और ड्राइंग, टूल डाई कटिंग, डस्ट रिमूवल और डस्ट कलेक्शन, एज मटेरियल कलेक्शन, पोल शीट फीडिंग को डिस्चार्जिंग प्लेटफॉर्म, मैनुअल कलेक्शन और ट्रांसपोर्टेशन के बाद।

3.2. 3.2। It is suitable for gap coating and continuous coating. यह अंतर कोटिंग और निरंतर कोटिंग के लिए उपयुक्त है। The positive and negative electrode plates are used for both.Maximum weight 400kg; सकारात्मक और नकारात्मक इलेक्ट्रोड प्लेटों का उपयोग दोनों के लिए किया जाता है। अधिकतम वजन 400 किलोग्राम;

3.3. 3.3। Reel: 3 inches or 76mm;Laser rubber plate die;Automatic counting function (operation screen display). रील: 3 इंच या 76 मिमी; लेजर रबर प्लेट डाई; स्वचालित गिनती समारोह (ऑपरेशन स्क्रीन डिस्प्ले)।

3.4. 3.4। There is buffer setting when cutting the die with adjustable pressure; समायोज्य दबाव के साथ मरने को काटने पर बफर सेटिंग होती है;

3.5. 3.5। The positive and negative electrode of the cutter die should be matched with 2 pieces (separately quoted). कटर डाई के सकारात्मक और नकारात्मक इलेक्ट्रोड को 2 टुकड़ों (अलग से उद्धृत) के साथ मिलान किया जाना चाहिए। The specific design size can be determined when the die is made; विशिष्ट डिज़ाइन आकार का निर्धारण तब किया जा सकता है जब डाई बनाया जाता है;

3.6. 3.6। Positioning accuracy (automatic clearance compensation) : ±0.15mm;The die cutting precision of the pole sheet is ±0.2mm (the height error of the pole ear is ±0.3mm). पोजिशनिंग सटीकता (स्वचालित निकासी मुआवजा): accuracy 0.15 मिमी; पोल शीट की डाई कटिंग परिशुद्धता mm 0.2 मिमी (पोल कान की ऊंचाई त्रुटि mm 0.3 मिमी है)।

3.7. 3.7। Foil requirements: transverse burr < 15 ° m, longitudinal burr < 20 ° m (single life of the mold is > 10,000 times); पन्नी की आवश्यकताएं: अनुप्रस्थ गड़गड़ाहट <15 ° मीटर, अनुदैर्ध्य गड़गड़ाहट <20 ° मीटर (मोल्ड का एकल जीवन> 10,000 गुना) है;

3.8. 3.8। The dust removal method adopts non-contact electrostatic removal to avoid secondary damage caused by contact dust removal methods such as brush or secondary adhesion of dust to the pole;Vacuum under negative pressure, the equipment has its own industrial vacuum cleaner, and the air cleanliness after filtration is 100,000;After dust removal, there was no foreign body of > 50 m on the surface of the electrode. धूल हटाने की विधि गैर-संपर्क इलेक्ट्रोस्टैटिक हटाने को गोद लेती है ताकि धूल हटाने के तरीकों जैसे ब्रश या धूल के माध्यमिक आसंजन से पोल को माध्यमिक नुकसान से बचाया जा सके; नकारात्मक दबाव में वैक्यूम, उपकरण का अपना औद्योगिक वैक्यूम क्लीनर, और हवा की सफाई है छानने के बाद 100,000 है; धूल हटाने के बाद, इलेक्ट्रोड की सतह पर> 50 मीटर का कोई विदेशी शरीर नहीं था।

3.9. 3.9। Safety protection: the equipment shall be equipped with protective/dustproof devices, and the protective cover shall be closed during operation to prevent sundries from entering each station of the equipment and the safety of operation;Die cutting machine has a control system with emergency stop/pause function, die cutting place to have a clear warning mark, to avoid the staff in the process of wiping or wearing the band of the fingers or the emergence of safety accidents सुरक्षा संरक्षण: उपकरण सुरक्षात्मक / डस्टप्रूफ उपकरणों से सुसज्जित होंगे, और सुरक्षा कवर को ऑपरेशन के दौरान बंद किया जाएगा ताकि उपकरण के प्रत्येक स्टेशन और ऑपरेशन की सुरक्षा में प्रवेश करने से रोका जा सके; डाई कटिंग मशीन में आपातकालीन स्टॉप / के साथ एक नियंत्रण प्रणाली है। समारोह को रोकें, एक स्पष्ट चेतावनी के निशान को काटने के लिए जगह काट लें, उंगलियों के बैंड को पोंछने या पहनने या सुरक्षा दुर्घटनाओं के उभरने की प्रक्रिया में कर्मचारियों से बचने के लिए

3.10. 3.10। Control unit: adopt mitsubishi or omron PLC, weilun touch screen CNC man-machine interface, can realize the full CNC operation of the main functions of the equipment, each parameter is automatically adjusted, and can process storage, boot management, abnormal operation prompt, fault alarm lamp. नियंत्रण इकाई: मित्सुबिशी या omron PLC, weilun टच स्क्रीन सीएनसी मैन-मशीन इंटरफ़ेस को अपनाएं, उपकरण के मुख्य कार्यों के पूर्ण सीएनसी संचालन का एहसास कर सकता है, प्रत्येक पैरामीटर स्वचालित रूप से समायोजित हो जाता है, और भंडारण, बूट प्रबंधन, असामान्य ऑपरेशन प्रॉम्प्ट को संसाधित कर सकता है। गलती अलार्म लैंप।

3.11. 3.11। Efficiency: positive and negative knife die cutting machine: punching 30 times/min;If the above equipment can improve or ensure the quality of stable and reliable premise, design compatible flexibility/fixture replacement is convenient and fast, and the cost is low, can accept to reduce the production efficiency, use low speed machine. दक्षता: सकारात्मक और नकारात्मक चाकू काटने की मशीन मरना: छिद्रण 30 बार / मिनट; यदि उपर्युक्त उपकरण स्थिर या विश्वसनीय आधार की गुणवत्ता में सुधार या सुनिश्चित कर सकते हैं, तो डिजाइन की अनुकूलता / स्थिरता प्रतिस्थापन सुविधाजनक और तेज है, और लागत कम है, कर सकते हैं उत्पादन क्षमता को कम करने के लिए स्वीकार करें, कम गति मशीन का उपयोग करें।

3.12.उपलब्धता दर: %97%

3.13. 3.13। Product optimization rate: ≥99.5% उत्पाद अनुकूलन दर: ≥99.5%

3.14 सीपीके: ≥1.33

3.15. 3.15। Equipment noise: equipment noise ≤75dB. उपकरण शोर: उपकरण शोर d75dB।

4. तकनीकी मानकों का पालन

परिवेश का तापमान: 0 ~ 40 ℃;

सापेक्ष आर्द्रता: 20 ~ 90% आरएच;

बिजली की आपूर्ति: एकल चरण 220V, 50 हर्ट्ज; वोल्टेज उतार-चढ़ाव रेंज: phase 10%;

साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं।

संपीड़ित हवा: 5 ~ 6.5bar, दबाव उतार-चढ़ाव रेंज: ~ 10%;

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
