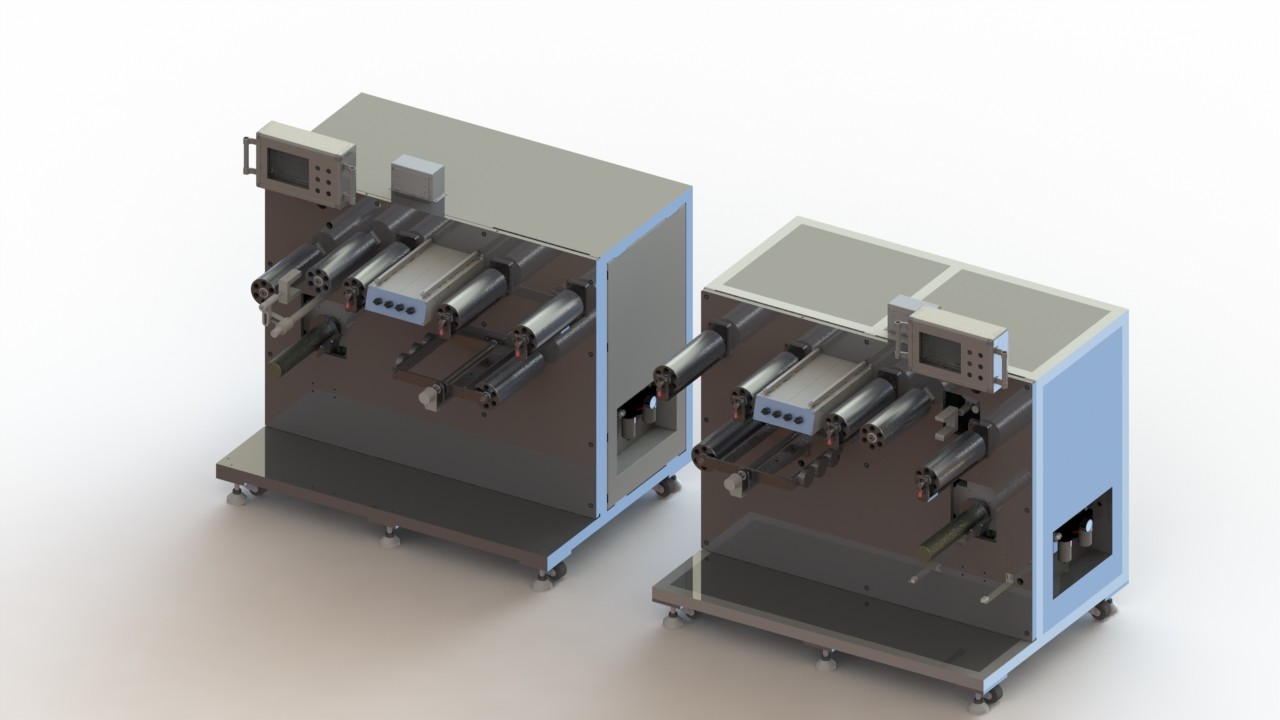

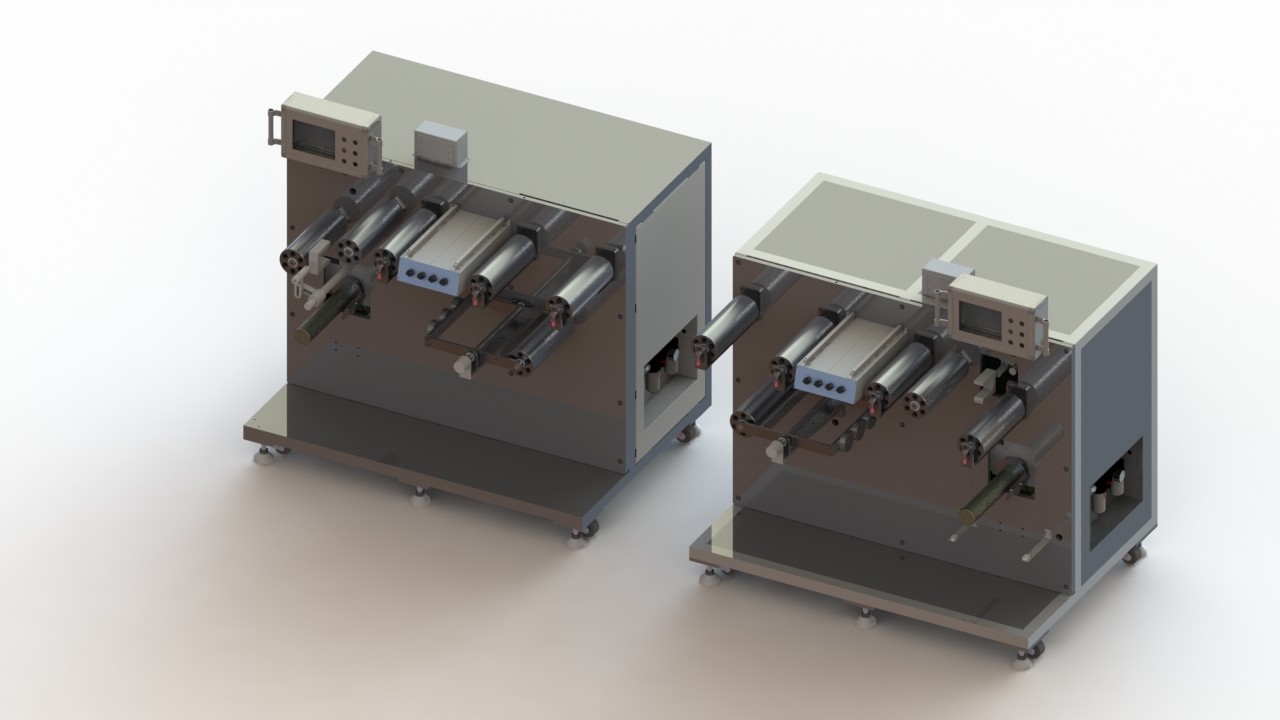

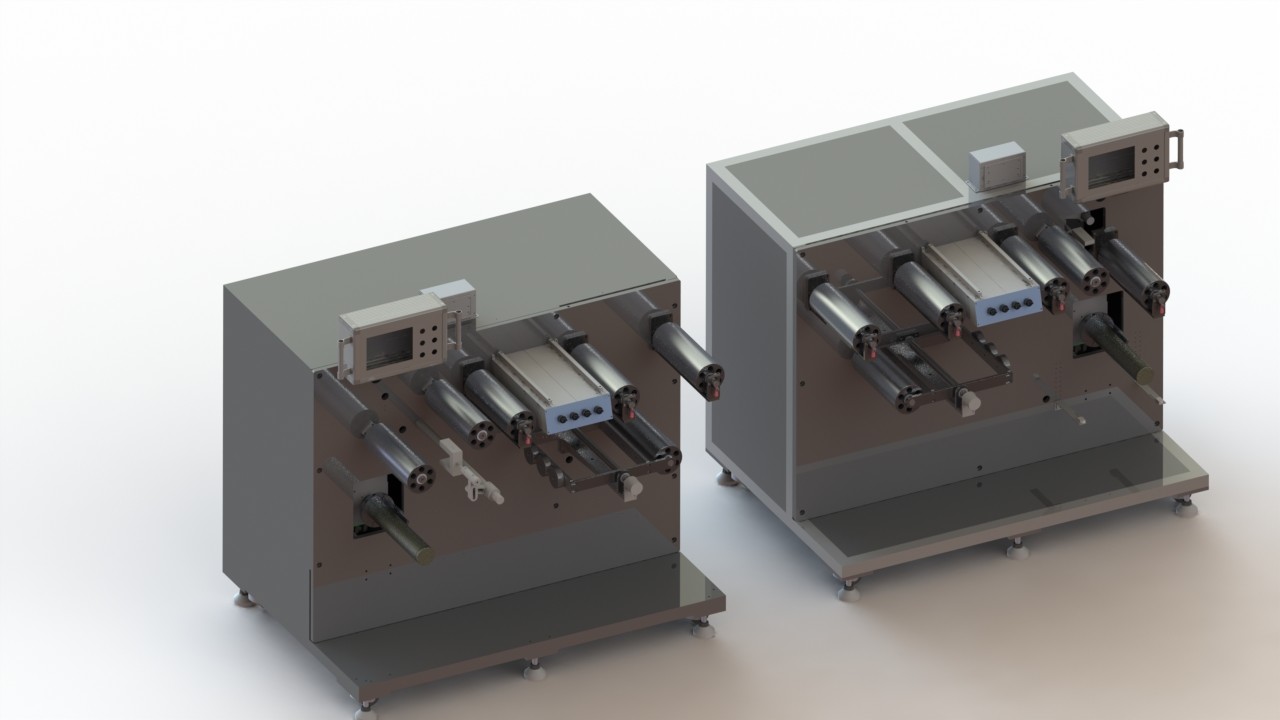

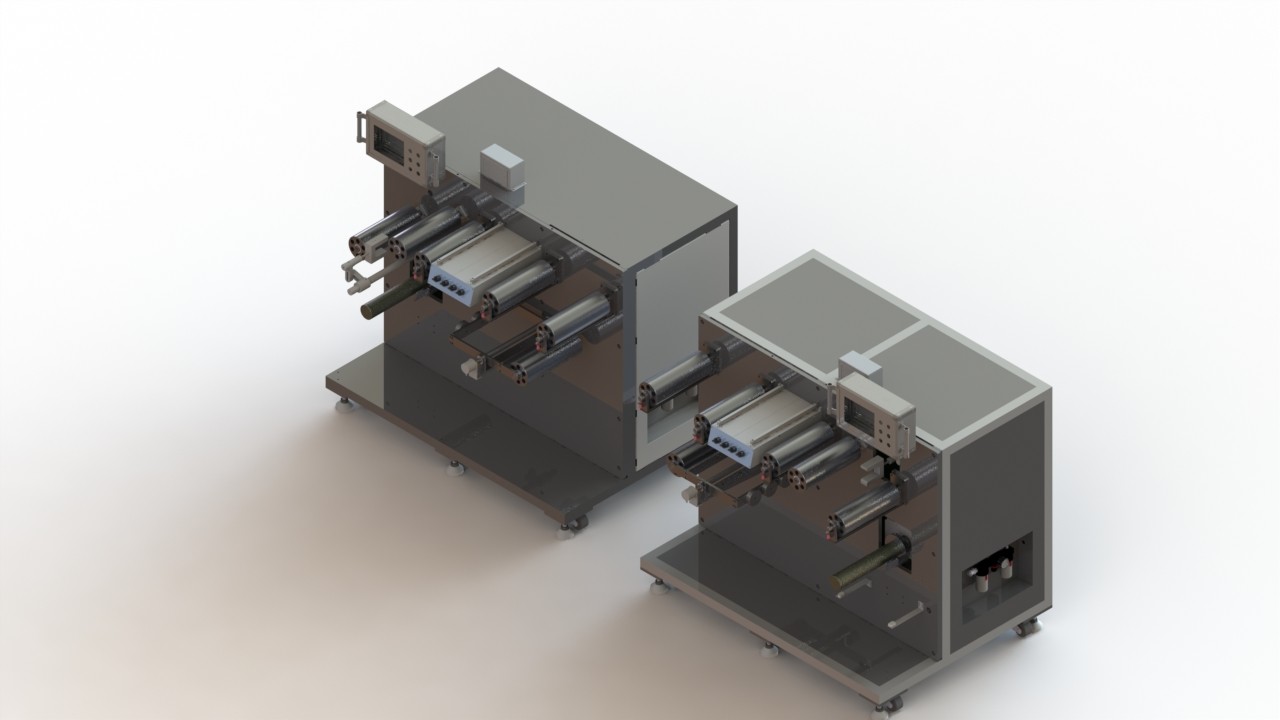

10 एम / मिन बैटरी उत्पादन मशीन बैटरी पोल टुकड़ा घुमावदार मशीन;
उत्पाद विवरण
उत्पाद वर्णन
1. डिवाइस फ़ंक्शन मुख्य रूप से बैटरी पोल के टुकड़ों को रिवाइंड करने और खोलने के लिए उपयोग किया जाता है।2. प्रक्रिया आवश्यकताएँ 2.1 उपकरण के बुनियादी तकनीकी पैरामीटर:
परियोजना
मशीन निर्दिष्टीकरण
क्षमता
10एम/मिनट
2.2,विशिष्टता रेंज
विषय
रेंज सटीकता
अन्य
आने वाली रोल कोर
74 मिमी(3寸)
आने वाली सामग्री अधिकतम बाहरी व्यास
220mm
आने वाली चौड़ाई
60-200 मिमी
आने वाली सामग्री एकरूपता
± 3 मिमी

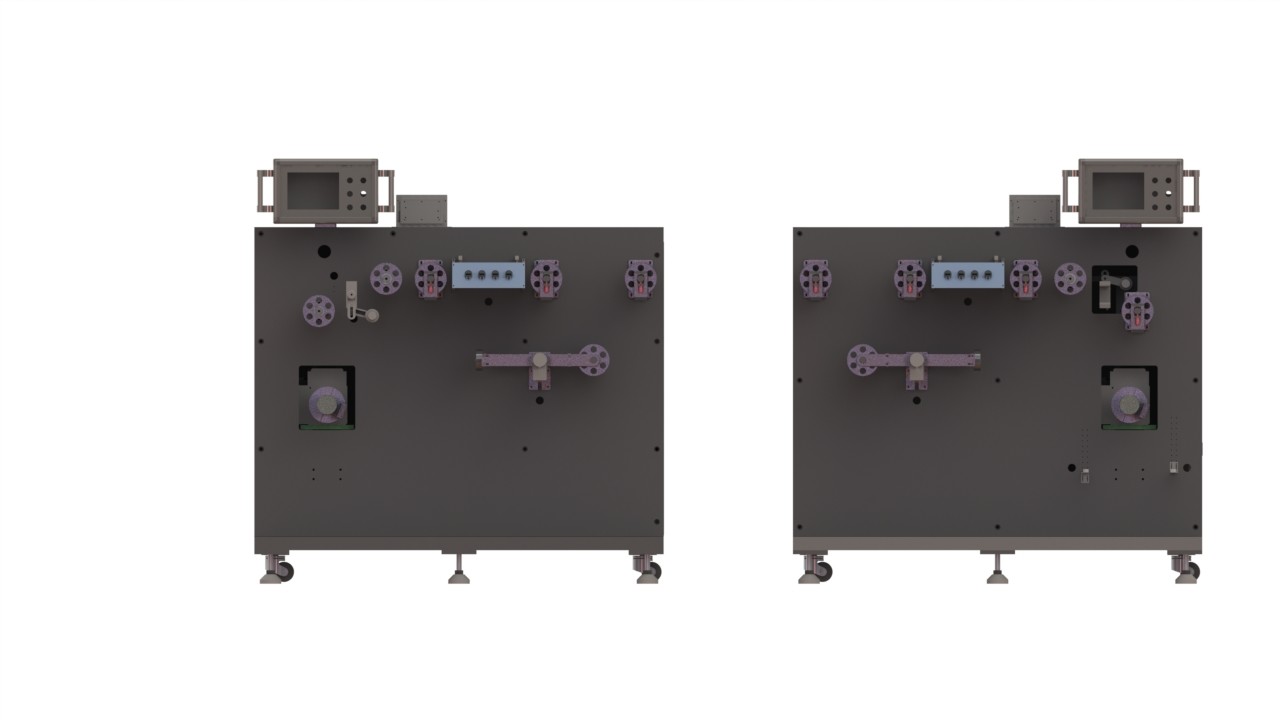

2.3 उपकरण रिवाइंडिंग और अनइंडिंग कॉइल के स्वचालित विचलन सुधार का एहसास कर सकते हैं।3. उपकरण परिचय उपकरण का योजनाबद्ध आरेख (चित्र अनविंडर का योजनाबद्ध आरेख दिखाता है, और रिवाइंडिंग विपरीत दिशा में है, अन्य समान हैं)
4, उपकरण के मुख्य घटक
नहीं।
सिस्टम संरचना
प्रणाली विन्यास
मात्रा
1
अनवाइंडिंग सिस्टम
एक सेट
रैक प्रणाली
1
स्लैब
1
अनवाइंडिंग सुधार तंत्र
3
अनवाइंडिंग टेंशन मैकेनिज्म
3
2
अनवाइंडिंग सिस्टम
एक सेट
रैक प्रणाली
1
स्लैब
1
समग्र बेल्ट प्रक्रिया का सुधार
1
ड्राइव तंत्र प्राप्त करना
1
विद्युत नियंत्रण प्रणाली
1
5. पर्यावरणीय आवश्यकताएं 5.1 संपीड़ित हवा: वायु स्रोत दबाव (संपीड़ित हवा)> 6 किग्रा/सेमी2, अधिकतम खपत 50L/मिनट, शुष्क;5.2 परिवेश का तापमान: 20～35 ℃ 5.3 सापेक्षिक आर्द्रता: 5～55% एचआर 5.4 बिजली की आपूर्ति: एसी 220 वी, एकल चरण;वोल्टेज में उतार-चढ़ाव ± 10% से कम;बिजली की आपूर्ति: 6 केवीए 5.5 वैक्यूम: वैक्यूम डिग्री: -100kp～-70kp, नकारात्मक दबाव स्थिर है, जो उपकरणों के स्थिर उत्पादन को पूरा कर सकता है।5.6 कार्यशाला की जमीन की असर क्षमता: 800kg/㎡;
