स्वचालित पोल टुकड़ा चिपकने वाला टेप काटना उपकरण, कार बैटरी उत्पादन लाइन
1, सामग्री विनिर्देश1.
ठेस
| प्लेट प्रकार | वू | ली |
| इकाई: मिमी | ||
| 1 | 350-460 | 60-1500 |
| टेप विनिर्देशों | 10-30 | 350-460 |
2. तकनीकी पैरामीटर
| पोल लंबाई काटा जा सकता है (मिमी) | <1000 | 1000～2000 | असीमित लंबाई (मैनुअल कलेक्टर) | ||
| अत्याधुनिक लंबाई त्रुटि (मिमी) | ±0.5 | ||||
| कट-ऑफ सामग्री क्षेत्र (मिमी) की लंबाई त्रुटि | ±0.5 | ||||
| कट एज स्ट्रेटनेस (मिमी) | ±0.02 | ||||
| गड़गड़ाहट की ऊंचाई में कटौती (उम) | 20 | ||||
| उत्पादन हरा (पीपीएम) | 12 (750 मिमी पोल टुकड़ा) | ||||
| बुलबुला आवश्यकताएं | व्यास 2mm . से कम | ||||
| चिपकने वाला कागज कोटिंग क्षेत्र (मिमी) के दायरे को कवर करता है | 0.5-2 | ||||
| प्राप्त करने का तरीका | नीचे झुकाएं, मैनुअल सामग्री संग्रह | ||||
3, प्रदर्शन विशेषताओं
3.1, पोल पीस कोइलिंग सामग्री स्वचालित रूप से अनकॉइलिंग है, पोल पीस कोइलिंग सामग्री को स्टेपर मोटर द्वारा स्वचालित रूप से अनकॉइलिंग रखा जाता है, हवा सूजन शाफ्ट कोइलिंग सामग्री का विस्तार करती है, विचलन स्वचालित रूप से ठीक हो जाता है, और कॉइल स्वचालित रूप से अनकॉइलिंग होता है।
3.2.तनाव तंत्र: निरंतर तनाव बनाए रखने के लिए गुरुत्वाकर्षण रोलर का उपयोग करें।
3.3.ईंधन भरने वाला प्लेटफॉर्म: ईंधन भरते समय, स्वचालित रूप से सामने के पोल के टुकड़े को दबाएं, प्रतिस्थापन के बाद नए पोल के टुकड़े को दबाएं, पोल के टुकड़े को काट दें और आगे और पीछे के दो पोल के टुकड़ों को चिपकने वाली टेप से चिपका दें।
3.4.टेप रोलिंग तंत्र: स्टेपिंग मोटर सिंक्रोनस बेल्ट के माध्यम से टेप रोलिंग तंत्र को आगे बढ़ाती है।टेप को पोल से चिपका दिए जाने के बाद, मोटर टेप को रोल करने के लिए चलती है।जब स्थिति में हो, काट लें।
3.5.ड्राइविंग तंत्र: सेंसर पोल के टुकड़े की कोटिंग परत का पता लगाने के बाद, स्टेपिंग मोटर खाट को आगे बढ़ने के लिए चलाती है, और पोल के टुकड़े को टेप या कट ऑफ करने के लिए एक निश्चित लंबाई तक ले जाती है।

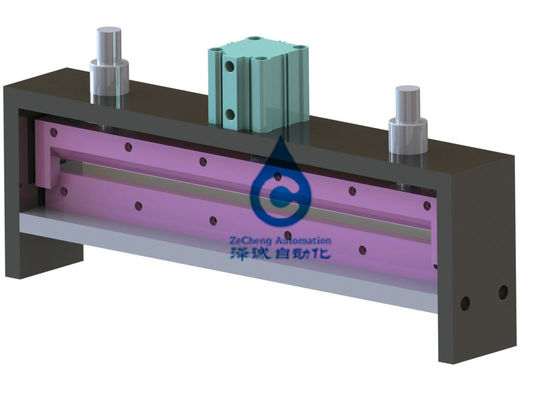

3.6.कटर की स्थिति निश्चित है, और न्यूमेटिक ड्राइविंग कटर का उपयोग काटने के लिए किया जाता है।काटते समय, पोल प्लेट को पहले दबाया जाता है और फिर काट दिया जाता है। पोल के टुकड़े या सामग्री क्षेत्र के काटने में कोई गड़गड़ाहट, कॉइल या दरार नहीं;पोल शीट क्षेत्र के कटिंग एज में कोई खरोंच और पाउडर ड्रॉप नहीं है।
3.7.पूरी काटने की प्रक्रिया के दौरान, पोल प्लेट का कोई खिंचाव नहीं होता है, पोल के किसी भी हिस्से को कोई नुकसान नहीं होता है, कोई प्रदूषण नहीं होता है, आदि।
3.8.डिटेक्शन सेंसर की स्थिति निश्चित है।
3.9.पोल स्लाइस का फिक्स्ड-लेंथ डिटेक्शन सेंसर लंबाई का मैग्नेटिक गेट सेंसर है।
3.10, पोल को बड़े करीने से स्टैक्ड मैनुअल पिक अप में काट लें।
3. उत्पाद उपयोग पर्यावरण
संपीड़ित हवा: 0.4 ~ 0.6mpa (4-6kgf / सेमी), संपीड़ित हवा के प्रत्येक सेट की प्रवाह दर 10L / मिनट है, उपयोग दर 50% है
परिवेश का तापमान: 20 ~ 35 ℃
सापेक्षिक आर्द्रता: 5 ~ 55% एचआर
शक्ति का स्रोत: AC220V, एकल-चरण; वोल्टेज में उतार-चढ़ाव ± 10% से कम है; बिजली की आपूर्ति: 3KVAVacuum डिग्री: -101kp ~ -50kp।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।एन
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
