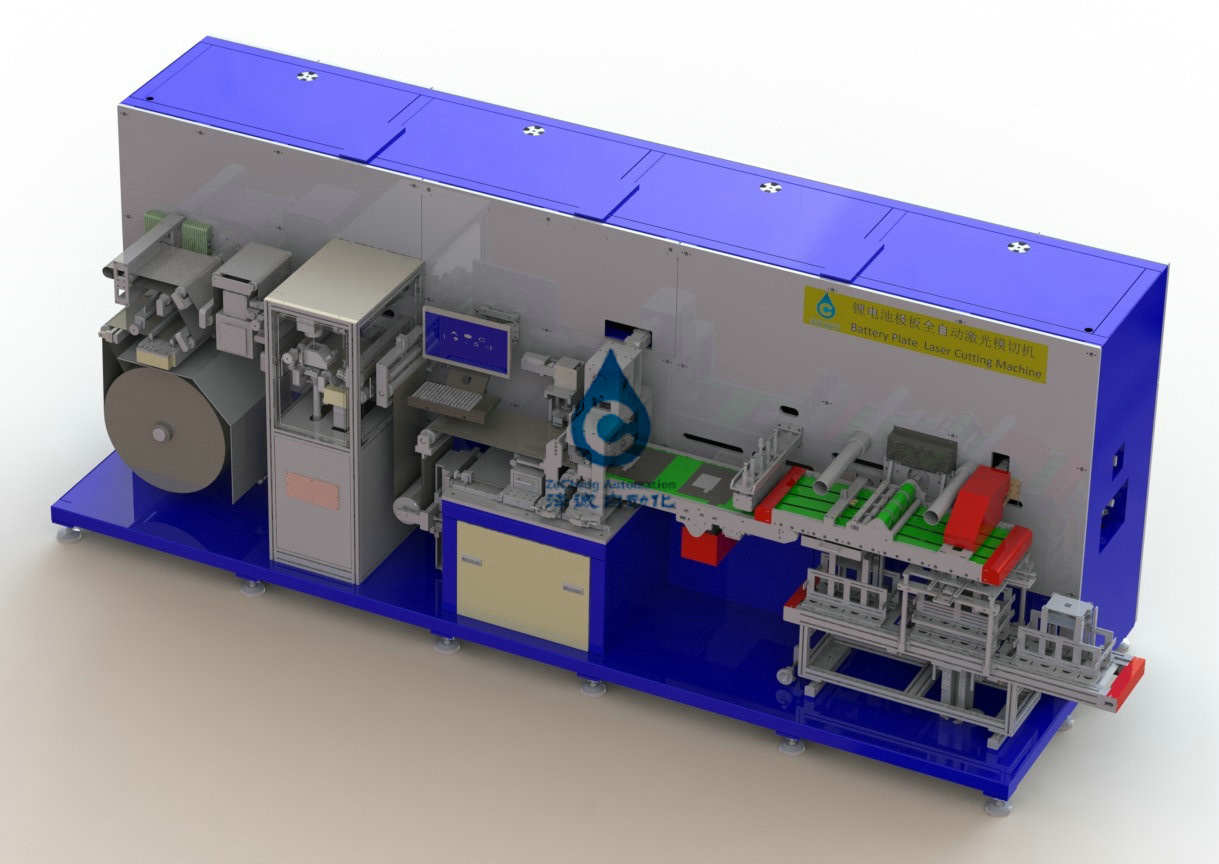

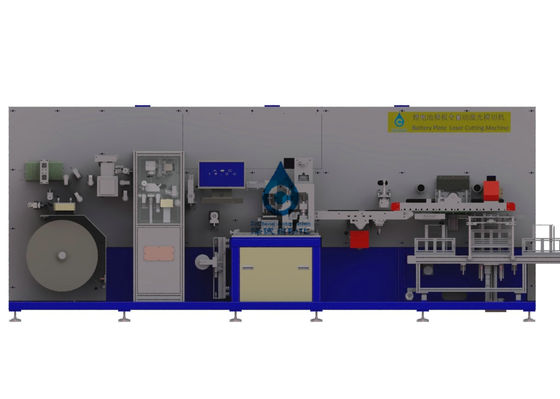

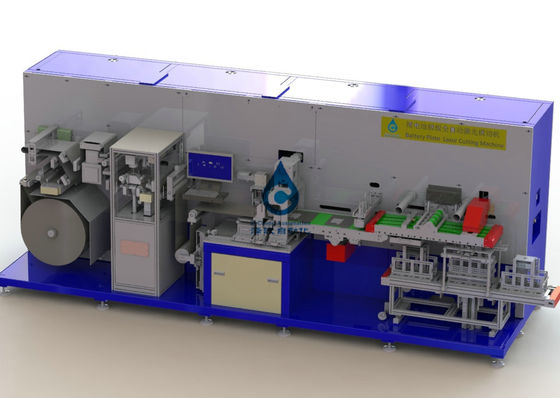

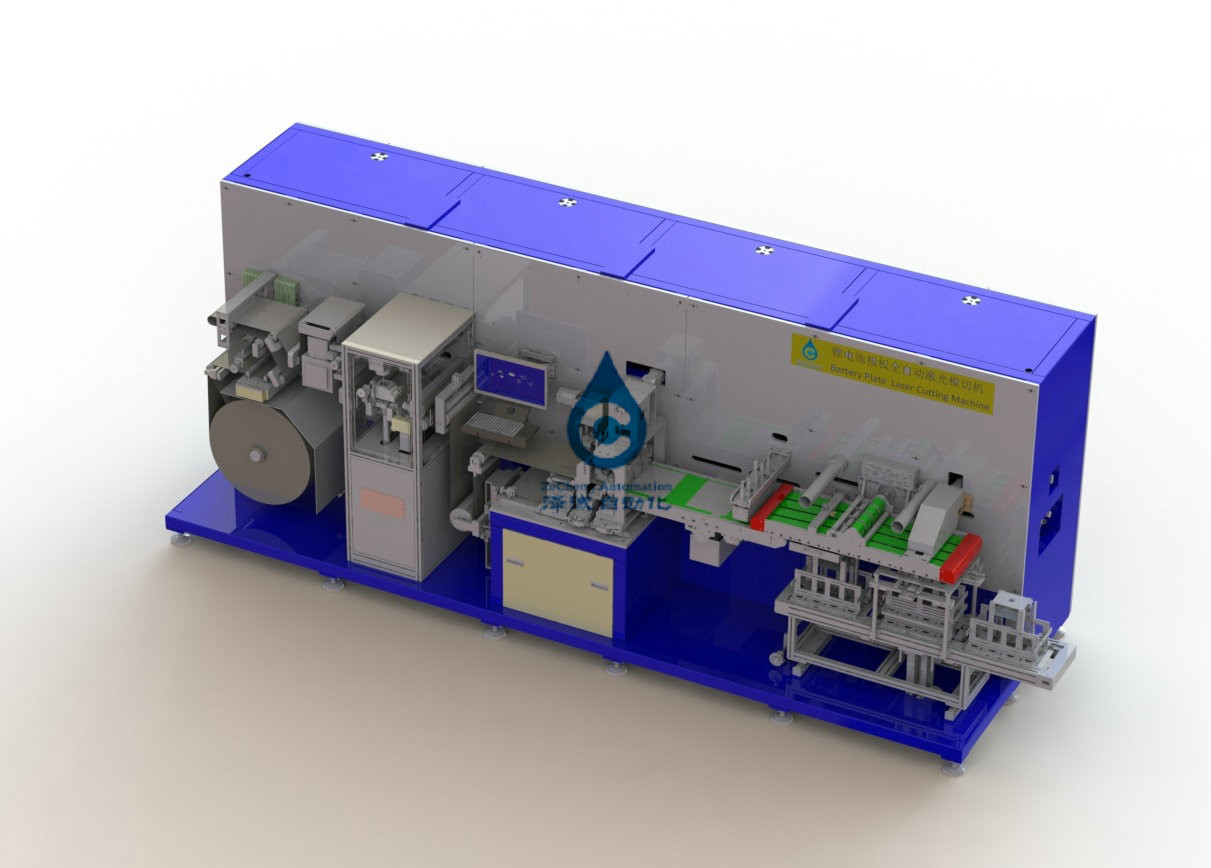

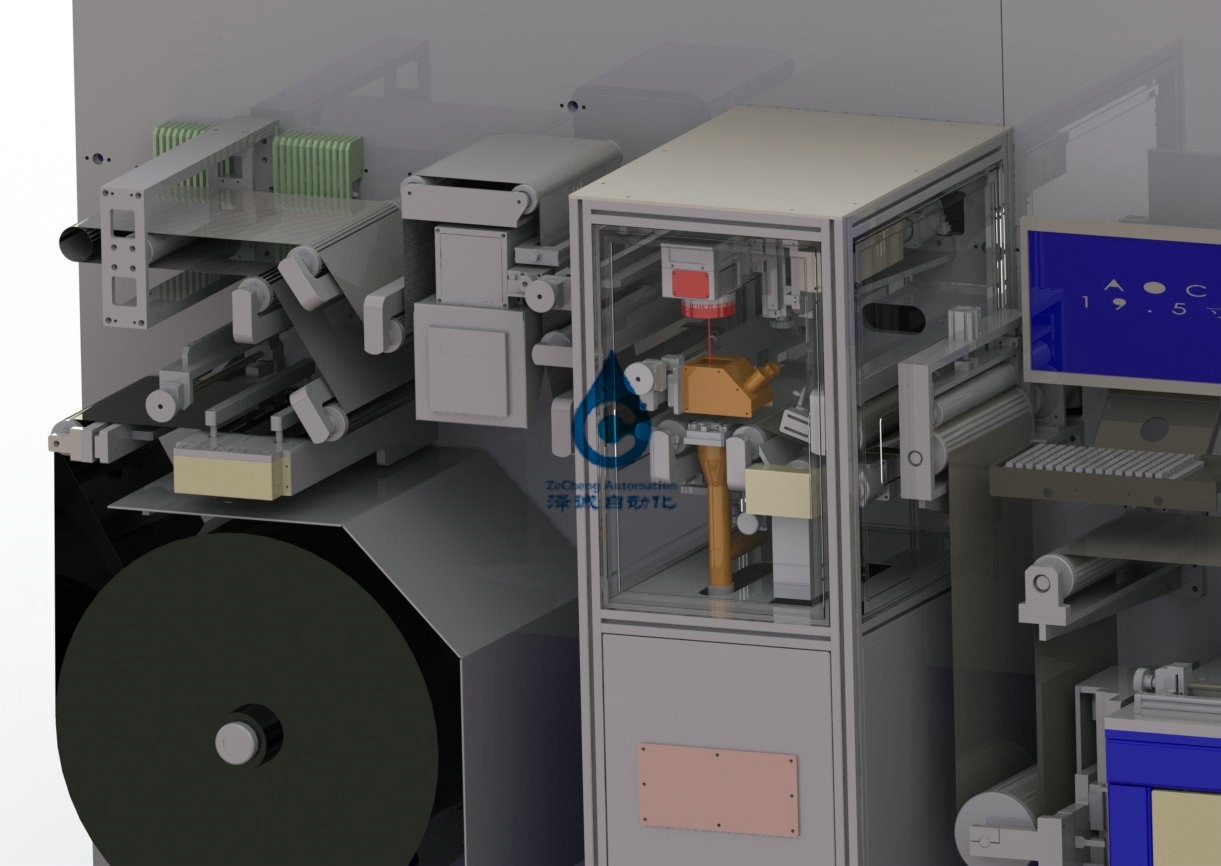

लैमिनेटेड लिथियम आयन बैटरी की लेजर चिप स्लाइसिंग प्रक्रिया को पूरा करता है और निरंतर कॉइल सामग्री को सिंगल चिप में काटता है। डिवाइस में स्थापित कृत्रिम रोल पोल रोलिंग inflatable शाफ्ट, डिवाइस स्वचालित रूप से वॉल्यूम डालता है, स्वचालित समायोजन पर ले जाने के लिए रोलिंग प्रक्रिया के तंत्र को सुधारता है, और तनाव नियंत्रण प्रणाली के माध्यम से पोल के टुकड़े के तनाव को नियंत्रित करते हैं, सर्वो तंत्र को लेजर कटिंग प्लेट स्थान पर ले जाया जाएगा, लेजर अत्यंत कान काटने वाला होगा, शीट के लिए काटने वाले चाकू के साथ काटने का स्थान सिंगल पोल पीस में काट रहा था, फिर सिंगल पोल पीस की धूल हटाने के लिए, सीसीडी डिटेक्शन प्लेट की सतह की गुणवत्ता और आयाम के माध्यम से, खराब उत्पाद को अपशिष्ट बॉक्स में गिरा दिया गया है, गैर-अनुरूप सामग्री को सामग्री संग्रह बॉक्स में भेजा गया था।

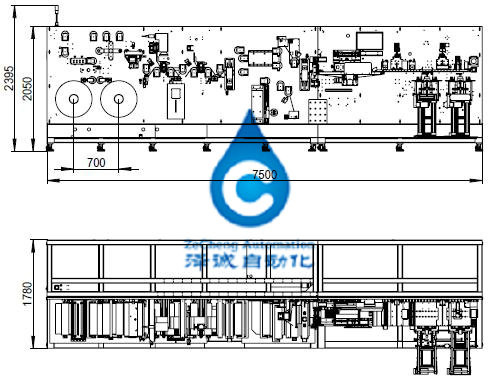

1.4 उपकरण के बाहरी आयाम: कुल आकार (मिमी): लंबाई * चौड़ाई * ऊंचाई 7500 * 1780 * 2395 (सुरक्षात्मक कवर और वैक्यूम क्लीनर सहित) उपकरण वजन: 6500KG
2, उपकरण अनुकूलन और तकनीकी मानकों का दायरा 2.1 अनुकूली सामग्री का विनिर्देश निम्नानुसार है:
वस्तु
विशेष विवरण
ZCCE03A-00
सामग्री विनिर्देश
खंभे का टुकड़ा
लंबाई (मिमी)
तार
चौड़ाई / सहिष्णुता (मिमी)
100～300/0.2
मोटाई / सहिष्णुता (मिमी)
0.05～0.25/0.005
सबसे बड़ा व्यास (मिमी)
650
आंतरिक व्यास (मिमी)
φ152.4 मिमी (6＂)
कुंडल का अधिकतम वजन
250 किलो
3, उपकरण ऑपरेटिंग वातावरण 1. बिजली की आपूर्ति: तीन चरण 380V; वोल्टेज उतार-चढ़ाव ± 10% से कम है; उपकरण की अधिकतम शक्ति 16 किलोवाट है;2. गैस की आवश्यकताएं: वायु स्रोत दबाव (संपीड़ित हवा)> 6 किग्रा / सेमी 2, अधिकतम खपत 50L / मिनट, सुखाने;3. उपकरण का कुल वजन: 6500kg;4. प्लांट फ्लोर बेयरिंग:> 800 किग्रा / ㎡;5. परिवेश का तापमान: 20 ~ 35 ℃;6. सापेक्षिक आर्द्रता: 5 ~ 55% एचआर;7. ऑपरेटिंग पर्यावरण की आवश्यकताएं: पर्यावरणीय स्वच्छता 100,000 से कम नहीं होगी, और साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं होगी;
