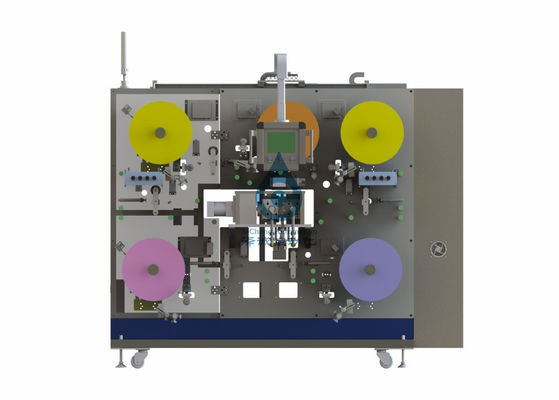

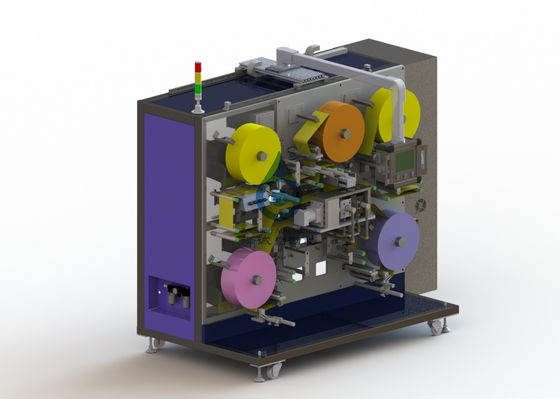

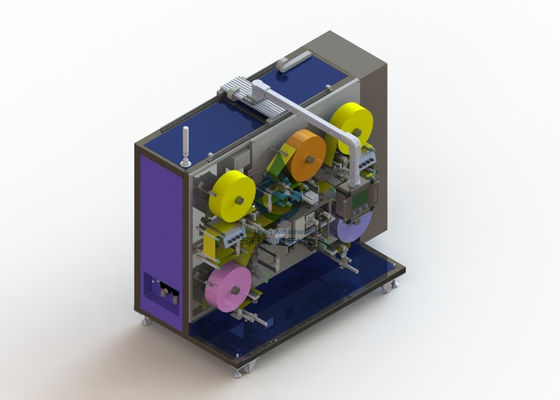

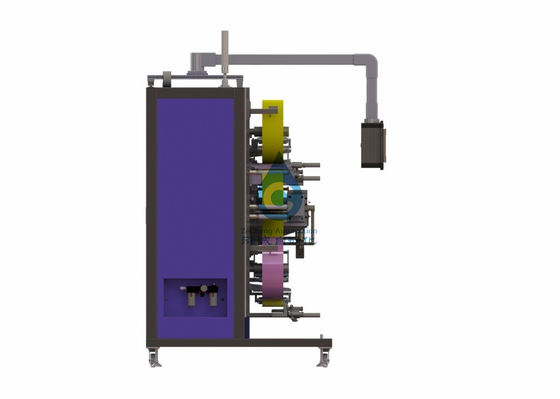

लिथियम बैटरी के लिए 3-50um अल्ट्रा पतला लिथियम बेल्ट बनाने की मशीन ठोस राज्य

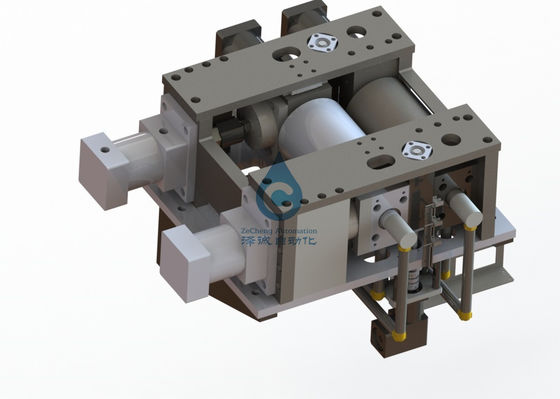

3. उपकरण के तकनीकी पैरामीटर 3.1, कुल शक्ति: ≤6KW;3.2 बिजली की आपूर्ति: एसी 220 वी ± 10% 50 हर्ट्ज;3.3.संपीड़ित हवा: दबाव 0.5mpa, प्रवाह ≥3m³ / h;3.4.निर्वात स्रोत: ≤ -90kpa (पार्टी A द्वारा प्रदान किया गया), पम्पिंग क्षमता ≥ 1M ³/h;3.5.उपकरण वजन: 1.5 टन।ग्राउंड लोड आवश्यकता: 650 किग्रा / ㎡;3.6, नाइट्रोजन: दबाव 0.5mpa, <0.2m³/h, 3.7, समग्र आकार:(L) 2150* (w) 1500* (h) 2000;(केवल संदर्भ के लिए, मुख्य रूप से प्रकार में);3.8, अन्य कारकों को छोड़कर, उपकरण आंदोलन दर ≧98%, उत्पाद उपज ≧99.5%;3.9 उपकरण की डिजाइन क्षमता 0-35 मीटर/मिनट है और गति नियंत्रण परिशुद्धता 1/1000 है।3.10, पीईटी फिल्म क्षेत्र नियंत्रण में लिथियम शीट (डायाफ्राम और अनुगामी की चौड़ाई दिशा) सटीकता: +/- 2.0 मिमी।3.11.लिथियम बेल्ट से संपर्क करने वाले रोलर के साथ टफराम नॉन-स्टिक रोल उपचार करें।पीईटी फिल्म के साथ संपर्क रोलर हल्के कार्बन फाइबर रोलर से बना है।3.12 रोलर व्यास 150 मिमी, प्रभावी चौड़ाई 300 मिमी, गोल रनआउट ≤1um, असेंबली सटीकता ≤2um, रोलर मुख्य शरीर कठोरता ≥HRC65, सतह कोटिंग कठोरता ≥HRC75 3.13।रोलिंग दबाव 10T (एक तरफ 5T) के लिए समायोज्य है।3.14, लिथियम फ़ॉइल कैलेंडरिंग मोटाई रेंज: 3μm-100μm, सटीकता: ± 1 um।3.15, कैलेंडर्ड लिथियम फिल्म वजन सीमा: 1.0-10.0mg/1540.25mm2।3.16, पीईटी फिल्म घुमावदार सटीकता: ± 1 मिमी।3.17.सभी अनवाइंडिंग और पोल पीस रिवाइंडिंग में स्केल के साथ रिसीविंग प्लेटफॉर्म होना चाहिए।3.18, लिथियम स्ट्रिप अनइंडिंग स्पीड: 0.26 मीटर / मिनट (20 मीटर / मिनट), सटीक ± 0.1% ~ 0.2% सर्वो नियंत्रण, गति समायोज्य।3.19, सुधार सीमा: अधिकतम 25 मिमी।सुधार सटीकता: +/- 0.2 मिमी।3.20.उपकरण में एक ही समय में परिवर्तनशील तनाव और निरंतर तनाव का कार्य होना चाहिए।टेंशन वैल्यू को टच स्क्रीन द्वारा सहज रूप से सेट किया जाता है, और सेटिंग यूनिट ≤ 1G है;लिथियम पन्नी के तनाव को 80 ~ 400GF की सीमा में समायोजित किया जा सकता है, और बेल्ट चलने की प्रक्रिया में तनाव में उतार-चढ़ाव ± 5% (घुमावदार और समाप्ति स्थिति के उतार-चढ़ाव को छोड़कर) से कम या बराबर है।पीईटी फिल्म के तनाव को 80 ~ 400GF की सीमा में समायोजित किया जा सकता है, और लेने की प्रक्रिया में तनाव में उतार-चढ़ाव ± 5% (घुमावदार और समाप्ति स्थिति के उतार-चढ़ाव को छोड़कर) से कम या बराबर है।



4.2 मुख्य उपकरण विन्यास सूची
