जिंक निकल बैटरी प्लेट पंचिंग मशीन 600KG 80PPM 13KW कैडमियम

600KG 80PPM 13KWकैडमियम-निकल, जिंक-निकल बैटरी प्लेट पंचिंग मशीन

1. पोल शीट पंचिंग मशीन का संक्षिप्त विवरण

उपकरण विभिन्न क्षारीय बैटरी जैसे कैडमियम-निकल बैटरी, जिंक-निकल बैटरी, निकल-हाइड्रोजन बैटरी, आयरन-निकल बैटरी, आदि के पुल-टाइप इलेक्ट्रोड बेल्ट की ब्लैंकिंग प्रक्रिया के लिए उपयुक्त है। दो काम करने के तरीके हैं: स्वचालित और मैनुअल। मूल वर्कफ़्लो, रोलिंग मशीन, पोलर ज़ोन में स्थापित रोल, संदेश तंत्र के माध्यम से स्वचालित कार्य मोड, पोल पीस आयाम निकासी फीडिंग की लंबाई के अनुसार तंत्र को संदेश देना, पंच मोल्ड पर पैक में लाना, का ढालना ऊपरी डाई को प्रेस स्लाइड ब्लॉक में स्थापित किया गया है, ड्राइव मोड पर ब्लॉक अप और डाउन मोशन बेहद बेल्ट कटिंग के स्लाइस में स्थित होगा। डाई और पंच टेबल के केंद्र में ब्लैंकिंग होल के माध्यम से, पोल के टुकड़े हैं पंच के नीचे बेल्ट कन्वेयर में गिरा।बेल्ट कन्वेयर पोल के टुकड़ों को छँटाई स्टेशन तक पहुँचाता है। तैयार पोल पट्टी अधूरी छिद्रपूर्ण पट्टी कचरे में बनती है, जिसे काटने की मशीन पर घाव किया जाता है और कुंडल में एकत्र किया जाता है।

2. उपकरण के तकनीकी पैरामीटर

3मुख्य उपकरण घटक

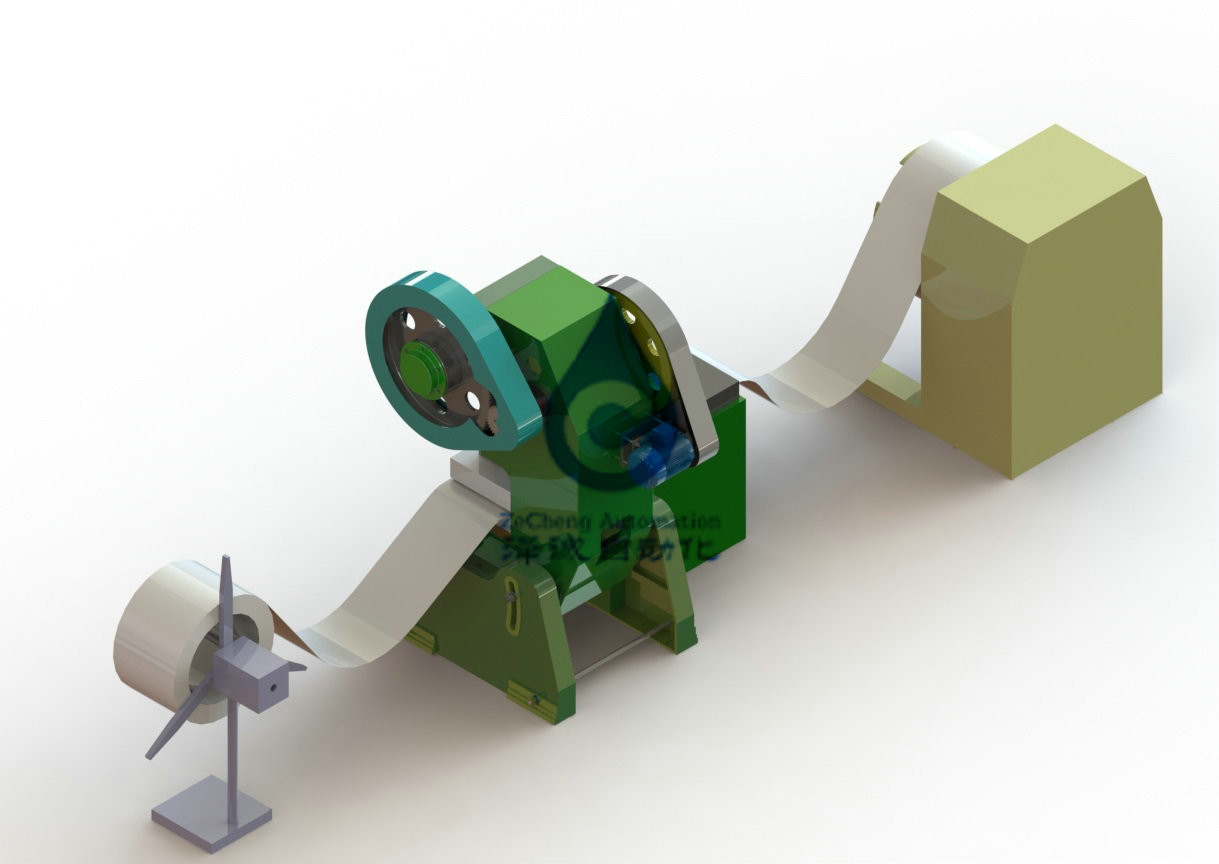

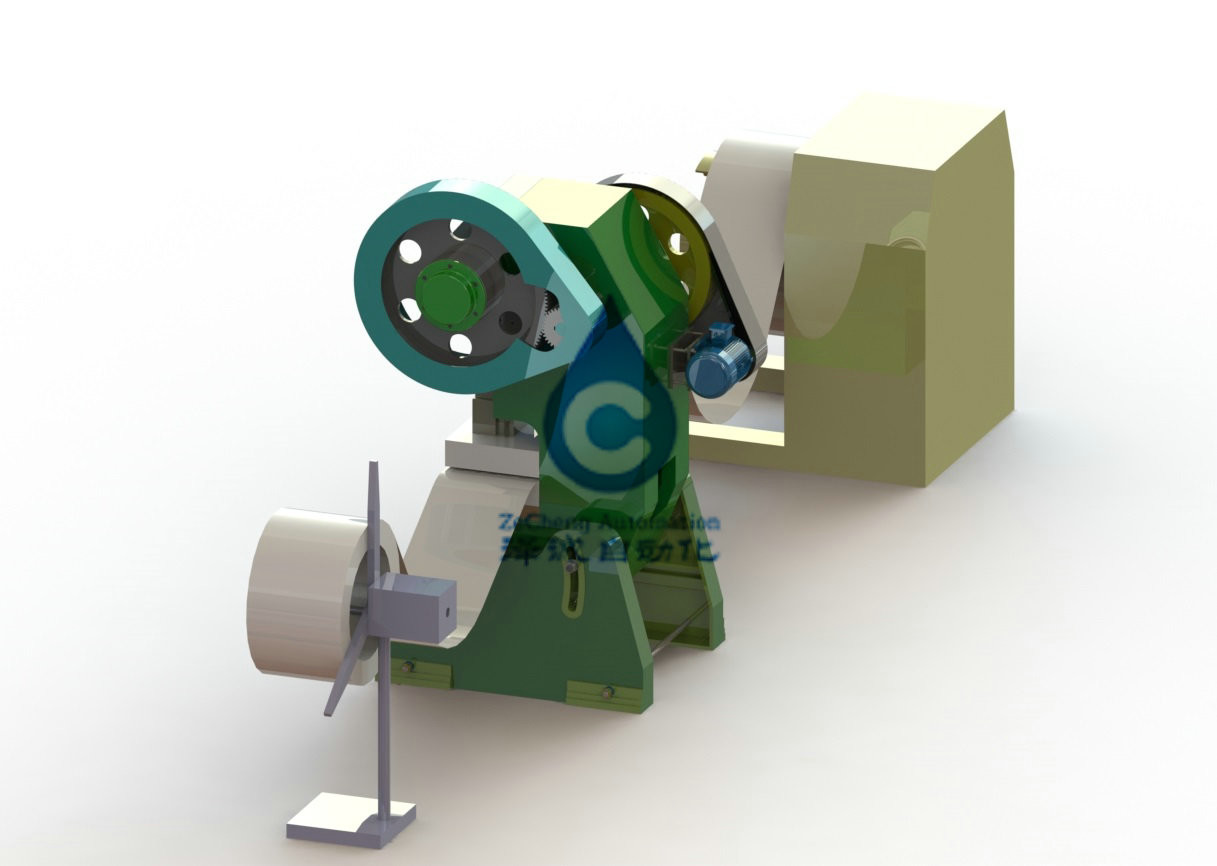

यह मुख्य रूप से एक अनइंडिंग मशीन, एक फीडिंग डिवाइस, एक पंचिंग मशीन, एक वाइंडिंग मशीन और एक बेल्ट कन्वेयर से बना होता है।
3.1 अनविंडर की संरचना:

गैप अनइंडिंग इलेक्ट्रिक रिड्यूसर द्वारा संचालित होता है, जो बार-बार शुरू करने के लिए उपयुक्त है।चालू होने पर, अनविंडर अपने आप खोलना शुरू कर देता है।जब पोल बेल्ट निचली सीमा सेंसर पर गिरती है, तो अनइंडर खोलना बंद कर देता है, और जब पोल बेल्ट को सेंसर की डिटेक्शन रेंज से दूर खींच लिया जाता है, तो अनविंडर फिर से खोलना शुरू कर देता है।अनविंडर में एक विश्वसनीय ब्रेकिंग तंत्र है।अनविंडर के ऊपरी ध्रुव के इंस्टॉलेशन शाफ्ट का व्यास 38 मिमी है।अनइंडिंग मशीन के शाफ्ट को पोल टेप रोल के लिए एक अक्षीय पोजिशनिंग डिवाइस के साथ प्रदान किया जाता है, और बैफल प्लेट को रेडियल पोजिशनिंग और ट्रांसमिशन पिन के साथ प्रदान किया जाता है।अनविंडर में फॉरवर्ड और रिवर्स अनइंडिंग का कार्य होता है।पोल टेप को जमीन पर गिरने से रोकने के लिए अनविंडर में एक उपकरण होता है।अनइंडिंग डिवाइस के रेड्यूसर की स्थापना अक्षीय स्थिति अनइंडिंग डिवाइस के ऊर्ध्वाधर अक्ष के समानांतर है।अनइंडिंग डिवाइस में एक स्वतंत्र विद्युत संचालन तंत्र होता है।
3.2 फीडर की संरचना:

वायवीय खिला विधि अपनाई जाती है, और खिला गति समायोज्य होती है और पंचिंग मशीन की गति से मेल खाती है।खिलाने की चौड़ाई 220 मिमी से कम नहीं है।पोल बेल्ट को क्लैंपिंग सिलेंडर द्वारा ऊपर और नीचे क्लैंप किया जाता है, और फीडिंग सिलेंडर का उपयोग सामग्री को धक्का देने के लिए किया जाता है।क्लैंपिंग सिलेंडर पोल बेल्ट की सतह को नुकसान नहीं पहुंचाता है।खिला लंबाई को 0-300 मिमी की सीमा के भीतर मनमाने ढंग से समायोजित किया जा सकता है, और समायोजन लंबाई संदर्भ संख्याओं के साथ प्रदर्शित की जाती है।फीडिंग मैकेनिज्म में स्थिर फीडिंग होती है, जिसमें फीडिंग गाइड मैकेनिज्म और एडजस्टेबल पोल बेल्ट लेफ्ट और राइट लिमिट मैकेनिज्म होता है, जो यह सुनिश्चित कर सकता है कि पोल बेल्ट फीडिंग सीधी हो और पोल बेल्ट के किनारे के मुड़ने पर सटीकता ± 0.5 मिमी से अधिक न हो।फीडिंग मैकेनिज्म और पंच स्लाइड की गति में अच्छा समन्वय होता है, और फीडिंग और पंचिंग और शीयरिंग की क्रियाओं को एक दूसरे के साथ हस्तक्षेप नहीं करना चाहिए।खिला तंत्र में पूर्ण और विश्वसनीय सुरक्षा उपकरण हैं।खिला तंत्र में पर्याप्त कठोरता है और उच्च गति के संचालन के दौरान अत्यधिक कंपन उत्पन्न नहीं करना चाहिए।खिला तंत्र की ऊंचाई समायोज्य है, और पंच प्रेस के साथ संबंध दृढ़ है।
3.3 पंच प्रेस की संरचना:

जिनफेंग मशीनरी इंडस्ट्री कं, लिमिटेड द्वारा निर्मित OCP-80e टाइप पंच प्रेस का उपयोग 80 टन के मामूली दबाव के साथ किया जाता है।
3.4 बेल्ट कन्वेयर की संरचना:

बेल्ट कन्वेक्टर पंचिंग मशीन के निचले हिस्से में लगा होता है।बेल्ट रिंग-टाइप क्लॉथ टेप, इलेक्ट्रिक ड्राइव को गोद लेती है।बेल्ट कन्वेयर की लंबाई यह सुनिश्चित करनी चाहिए कि एक छोर छिद्रण छेद से गिरने वाले पोल के टुकड़े से जुड़ा हो, और दूसरा छोर लगभग 500 मिमी के लिए उपकरण के बाहर के संपर्क में हो।कन्वेयर स्थिति के समायोजन की सुविधा के लिए बेल्ट कन्वेयर के नीचे एक चरखी स्थापित की जाती है।
3.5 वाइन्डर की संरचना:

वाइन्डर को सामग्री प्राप्त करने के लिए विद्युत अंतराल द्वारा संचालित किया जाता है, जो लगातार शुरू करने के लिए उपयुक्त है।पंचिंग और शीयरिंग के बाद, जब स्क्रैप टेप को ऊपरी सीमा तक बढ़ाया जाता है, तो अनविंडर रीवाइंड करना बंद कर देता है।जब स्क्रैप टेप निचली सीमा तक गिर जाता है, तो वाइन्डर सामग्री एकत्र करना शुरू कर देता है।रिवाइंडिंग के अंत में बेल्ट की गति सुनिश्चित करने के लिए स्क्रैप बेल्ट पर पर्याप्त तनाव सुनिश्चित करने के लिए रिवाइंडर में एक काउंटरवेट होना चाहिए।वाइन्डर पर स्क्रैप टेप रील के इंस्टॉलेशन शाफ्ट का व्यास 38 मिमी है।वाइन्डर शाफ्ट पर एक बेकार टेप रील अक्षीय स्थिति उपकरण है।पोल बेल्ट पोजीशन डिटेक्शन सेंसर की पोजीशन एडजस्टेबल है।अनइंडिंग डिवाइस के रेड्यूसर की स्थापना अक्षीय स्थिति अनलोडिंग डिवाइस के ऊर्ध्वाधर अक्ष के समानांतर है।प्राप्त करने वाले उपकरण में एक स्वतंत्र विद्युत संचालन तंत्र होता है।
3.5 नियंत्रण प्रणाली:

इलेक्ट्रिक बोर्ड मशीन के अंदर स्वतंत्र रूप से स्थापित होता है, और पावर सर्किट घटक जैसे रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति, नियंत्रण के लिए पीएलसी, रिले, मोटर नियंत्रण उपकरण इत्यादि अंदर स्थापित होते हैं।कनेक्टर्स और टर्मिनल ब्लॉकों का उपयोग करके बाहर से कनेक्शन बनाए जाते हैं।पीएलसी ओमरॉन को गोद लेती है।पावर केबल के छत वाले हिस्से में वेध होते हैं।अन्य उपकरणों के बीच केबल्स और वायु नलिकाओं को नीचे तार और पाइप किया जाता है।
