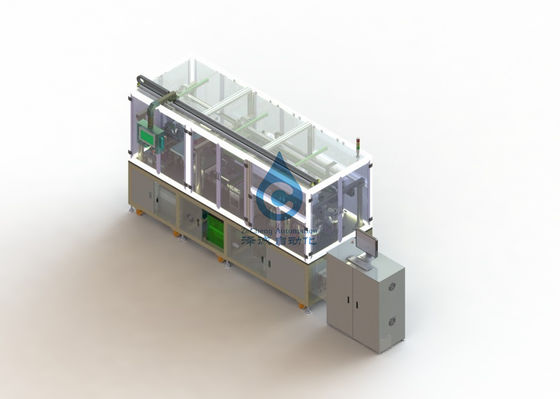

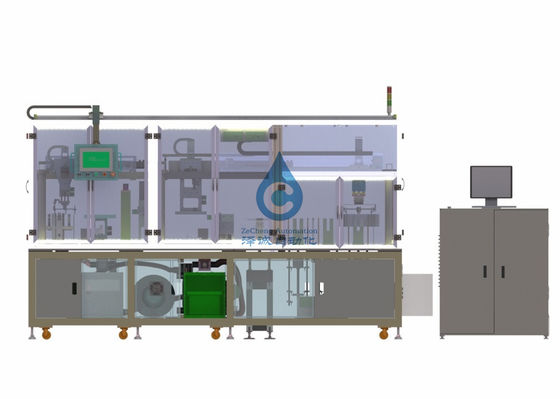

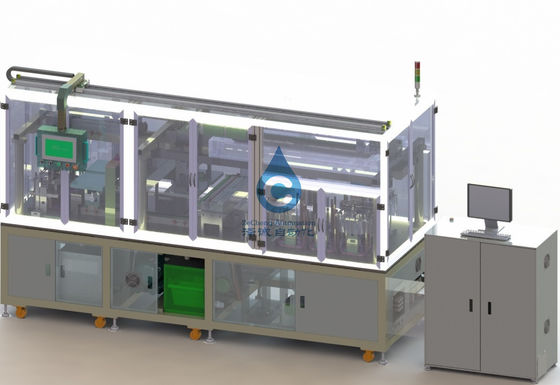

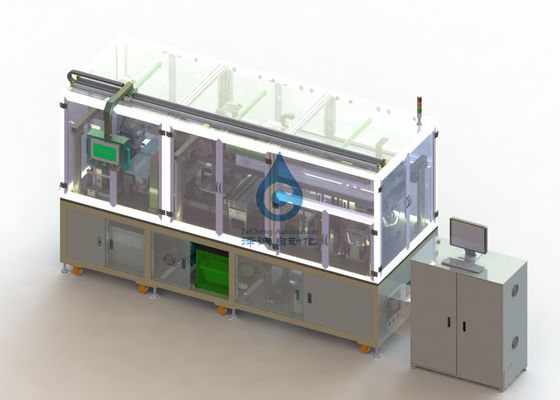

2.2KW ली आयन बैटरी विनिर्माण उपकरण धूल हटाने वजनी छँटाई मशीन
I. उपकरण अवलोकन
यह उपकरण मुख्य रूप से सतह पर बेहद साफ पाउडर के लिए उपयोग किया जाता है, कृत्रिम प्लेट को स्वचालित फीडिंग स्टेशन (डबल लोकेशन ट्रांसफॉर्मेशन) पर बॉक्स में लोड किया गया होगा, कन्वेयर बेल्ट के नीचे वैक्यूम सक्शन कप पोल पीस के माध्यम से, अवशोषण चुंबकीय बल (या वैक्यूम) शीट द्वारा कन्वेयर बेल्ट पर, ध्रुव के टुकड़े के नीचे कन्वेयर बेल्ट को ब्रश पाउडर स्थान पर adsorbed किया गया था, जब नीचे ब्रश, चुंबकीय गायब हो गया, कन्वेयर बेल्ट के ऊपर ध्रुव टुकड़ा, चुंबकीय बल द्वारा ब्रश करने के लिए आगे बढ़ने के लिए शीर्ष स्थान, स्वचालित ब्रश, रोलर के बाद ब्रश, स्वचालित ब्लैंकिंग (डबल लोकेशन ब्लैंकिंग)।
द्वितीय।तकनीकी पैरामीटर और कार्यप्रवाह
2.1 दक्षता: 25-30ppm।
2.3 उपकरण के तकनीकी पैरामीटर
|
परियोजना |
ZCAD04C2-00 | |
| तकनीकी पैमाने | दक्षता (पीपीएम) | 25-30 |
| सक्शन प्लेट को बदला जा सकता है | समायोज्य या प्रतिस्थापन, संदर्भ पोल मॉडल | |
| उत्पाद विनिर्देश | लंबाई (एच): 50-220 मिमी;चौड़ाई (एल): 70-150 मिमी; | |
| सफाई का दायरा | 300 मिमी समायोज्य है | |
| संपीड़ित वायु प्रणाली | 0.6mpa शुष्क, स्वच्छ और स्थिर वायु स्रोत, पार्टी द्वारा प्रदान किया गया वायु स्रोत a | |
| उपकरण विफलता दर | 5 प्रतिशत से कम या उसके बराबर | |
| कुल शक्ति (किलोवाट) | 4 | |
| सामान्य संचालन शक्ति (किलोवाट) | 1.5 | |
उपकरण के मुख्य घटक
उपकरण में रैक घटक, स्वचालित फीडिंग घटक, फीडिंग घटक, ब्रश पाउडर घटक, धूल हटाने वाले घटक, गड़गड़ाहट घटक, कवर घटक, नियंत्रण प्रणाली घटक होते हैं।
३.१ फ्रेम घटक: ४० * ४० एल्यूमीनियम प्रोफाइल से बना, ए ३ फॉस्फेटिंग ब्लैक ट्रीटमेंट के लिए बड़ी प्लेट।शीट मेटल पार्ट्स सतह बेकिंग पेंट ट्रीटमेंट, कलर लेबल नं।: 7302.
3.2 स्वचालित फीडिंग घटक: फीडिंग घटक दो फीडिंग बॉक्स, एक फीडिंग बॉक्स और सामग्री तैयार करने के लिए एक फीडिंग बॉक्स से बना है।जब एक फीडिंग बॉक्स का उपयोग किया जाता है, तो उपकरण स्वचालित रूप से फीडिंग बॉक्स को स्विच कर देगा और फीडिंग बॉक्स को याद दिलाने के लिए अलार्म देगा।
3.3 फ़ीड घटक: मोटर ड्राइव बेल्ट रोटेशन, शीट के नीचे कन्वेयर बेल्ट को चूषण के बाद खिलाना, चुंबकीय ध्रुव टुकड़े पर स्वचालित रूप से अवशोषित करने के लिए और बेल्ट फॉरवर्ड आंदोलन के साथ, जब ब्रश ब्रश पाउडर शरीर के बाद स्वचालित रूप से शीट सतह धूल के नीचे, जब ऊपर बेल्ट पर सामग्री को पूरा करने के लिए, कोई चुंबकीय सोखना, बेल्ट पर भूमि का एक टुकड़ा, बेल्ट ड्राइव पाउडर ब्रश स्थिति ब्रश करने के लिए पोल टुकड़ा।
३.४ ऊपरी ब्रश पाउडर घटक: यह एक मोटर और एक ग्लास फाइबर ब्रश, आदि से बना होता है। जब पोल के टुकड़े को फीडिंग कंपोनेंट द्वारा ट्रांसमिशन कंपोनेंट में फीड किया जाता है, तो घूर्णन मोटर पोल पर धूल को ब्रश करने के लिए ग्लास फाइबर ब्रश को चलाती है। टुकड़े टुकड़े करें और धूल को अवशोषित करें
3.5 प्राप्त करने वाले घटक: प्राप्त करने वाला घटक डबल बॉक्स, एक फीडिंग बॉक्स, एक अतिरिक्त सामग्री बॉक्स से बना होता है, जब सामग्री का एक बॉक्स, उपकरण की समाप्ति के बाद स्वचालित स्विच सामग्री बॉक्स, और अलार्म अधिक ईंधन भरने वाले बॉक्स, स्वचालित जैक-अप को याद दिलाने के लिए स्टेशन प्राप्त करने के लिए संस्थान, स्टेशन स्तर के पोल के टुकड़े को स्वचालित रूप से ऊपर उठाने के लिए, प्रत्येक को शीट के समय स्वचालित रूप से गिरना चाहिए, साथ ही पक्ष में संस्थानों का एक टुकड़ा होता है, प्रत्येक को एक टुकड़ा प्राप्त होता है, एक समय में पोल का टुकड़ा खत्म होता है
3.6 वैक्यूमिंग घटक: मुख्य रूप से वैक्यूम क्लीनर घटकों द्वारा उत्पादित अपशिष्ट पाउडर के लिए जिम्मेदार चूसा जाएगा, वैक्यूम क्लीनर मशीन से जुड़ा होता है, जब अपशिष्ट पाउडर खेलने की आवश्यकता से अधिक होता है तो वैक्यूम क्लीनर के अपशिष्ट कॉम्पैक्ट को साफ किया जा सकता है .
| वोल्टेज | शक्ति | चूषण | हवा की मात्रा | वज़न | ये शोर | आकार |
| 380V | २.२ किलोवाट | 22KPA | 306m3 / एच | 40 किलो | 72डीबी(ए) | 660*430*700 |
3.7 नियंत्रण प्रणाली: नियंत्रण प्रणाली मुख्य रूप से एक टच स्क्रीन से बनी होती है, और नियंत्रण क्रियाएं टच स्क्रीन पर प्रदर्शित की जाएंगी।
तकनीकी के मुख्य घटक
| ना। | सिस्टम संरचना | सिस्टम कॉन्फ़िगरेशन | ब्रांड या उपचार | की संख्या |
| 1 | रैक सिस्टम | 1 सेट | ||
| वेल्डेड कंकाल निर्माण | 40 x40x3 पार्टी | 1 | ||
| बेस प्लेट | (स्टील प्लेट का काला फॉस्फेटिंग) | 2 | ||
| 2 | स्वचालित खिला | स्टेपर मोटर | आर नियंत्रण | 1 सेट |
| बिन | 2 | |||
| सिलेंडर | 1 | |||
| चक | 4 | |||
| 3 |
स्वचालित बंद सामग्री
|
स्टेपर मोटर | आर नियंत्रण | 1 सेट |
| बिन | 2 | |||
| सिलेंडर | 2 | |||
| 4 | पाउडर ब्रश घटक | ग्लास फाइबर रोल | 2 | |
| स्टेपर मोटर | आर नियंत्रण | 2 | ||
| धूल आदि साफ़ करने का यन्त्र | 1 | |||
| 5 | खिला घटक | के 2 सेट | ||
| चुंबकीय चूषण प्लेट | 2 | |||
| स्टेपर मोटर | आर नियंत्रण | 2 | ||
| चपटी बेल्ट | 6 | |||
| मशीनी भाग | 2 | |||
| 6 | नियंत्रण प्रणाली | 1 सेट | ||
| पीएलसी | ओमरोन | 1 | ||
| टच स्क्रीन | कुनलुन राज्य | 1 | ||
| सेंसर | भगवान देखता है | 1 | ||
| सोलेनोइड वाल्व | एसएमसी | 4 | ||
| चुंबकीय स्विच | एसएमसी | 8 |
वी। ऊर्जा माध्यम
5.1 बिजली की आपूर्ति
5.1.1 वोल्टेज AC220V, एकल चरण, आवृत्ति 50HZ;वोल्टेज में उतार-चढ़ाव ± 10% से कम है।
५.२.वायु
5.2.1 दबाव 0.4 ~ 0.6mpa, स्वच्छ, शुष्क और संपीड़ित हवा।
5.2.2 30L/मिनट का प्रवाह।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(१) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी २ घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(२) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(३) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
