| नहीं। |
सिस्टम संरचना |
प्रणाली विन्यास |
मात्रा |
| 1 |
रैक प्रणाली |
|
1 सेट |
| स्क्वायर वेल्डिंग फ्रेमवर्क संरचना |
1 |
| सब्सट्रेट (स्टील प्लेट चढ़ाना) |
२ |
| २ |
बैटरी चार्जिंग सिस्टम |
|
1 सेट |
| सामग्री बिन |
1 |
| ट्रे छँटनी |
1 |
| सामग्री बॉक्स के बदलते तंत्र |
1 |
| कन्वेयर बेल्ट तंत्र |
1 |
| बैटरी उठाने का तंत्र |
1 |
| ३ |
सर्वो छँटाई प्रणाली |
|
1 सेट |
| सर्वो मोटर नियंत्रण प्रणाली |
1 |
| बैटरी सक्शन कप |
1 |
| सिलेंडर |
१० |
| लिनियर गाइड |
1 |
| बैटरी लगाने वाला ब्लॉक |
1 |
| ४ |
स्वचालित जांच प्रणाली |
|
1 |
| |
जांच का पता लगाने वाला तंत्र |
३० |
| |
बैटरी वोल्टेज आंतरिक प्रतिरोध परीक्षक (काया हियोकी 3560, जापान) |
२ |
| ५ |
स्वचालित कंबल प्रणाली |
|
1 |
| |
छँटाई पत्रिका |
1 |
| |
सामग्री वितरण तंत्र |
1 |
| ६ |
मोबाइल प्रणाली को पकड़ो |
|
1 |
| |
सर्वो मोटर नियंत्रण तंत्र |
1 |
| |
गेंद पेंच तंत्र |
1 |
| |
क्लैम्पिंग तंत्र |
1 |
| । |
ऑपरेटिंग सिस्टम |
|
1 सेट |
| |
मॉनिटर |
1 |
| |
भारतीय दंड संहिता |
1 |
| । |
नियंत्रण प्रणाली |
|
1 सेट |
| |
पीएलसी |
1 |
3. यांत्रिक विनिर्देशों

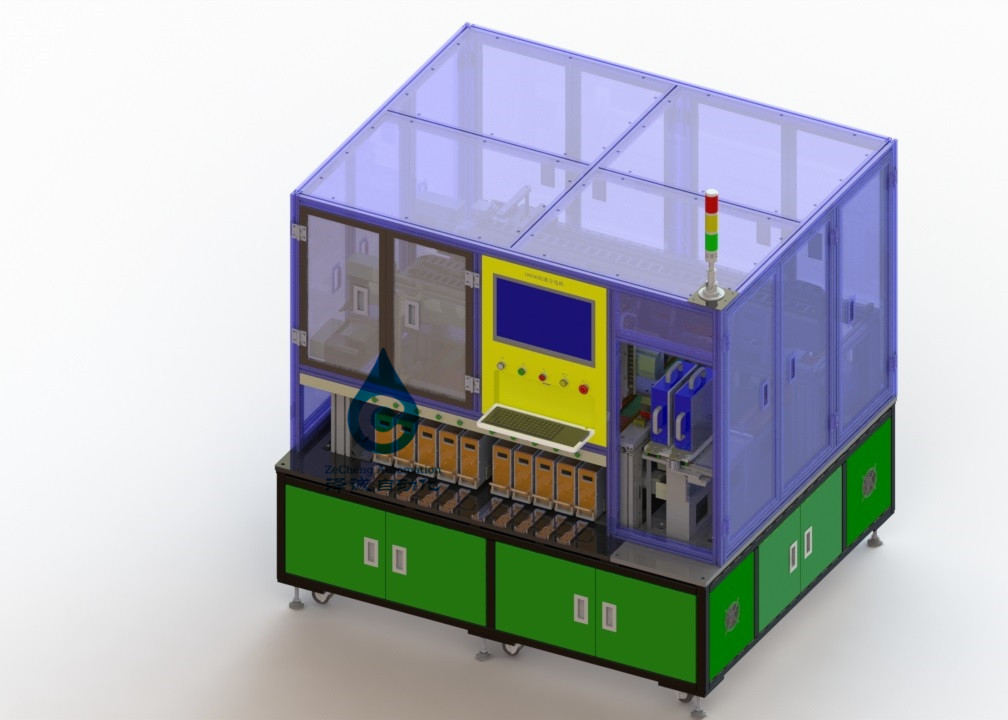

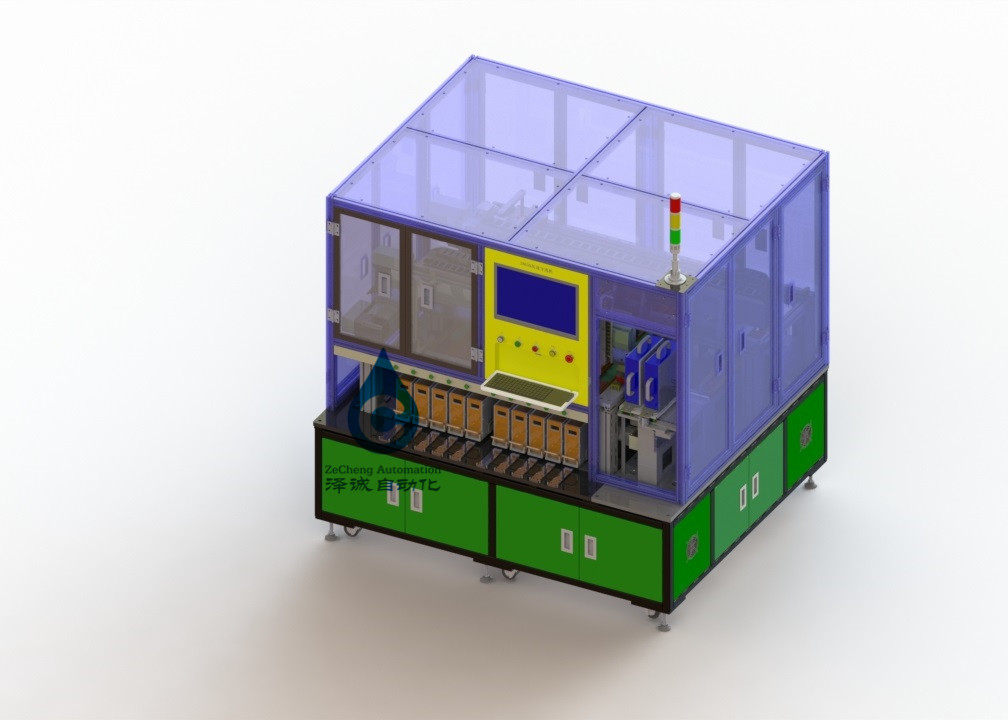

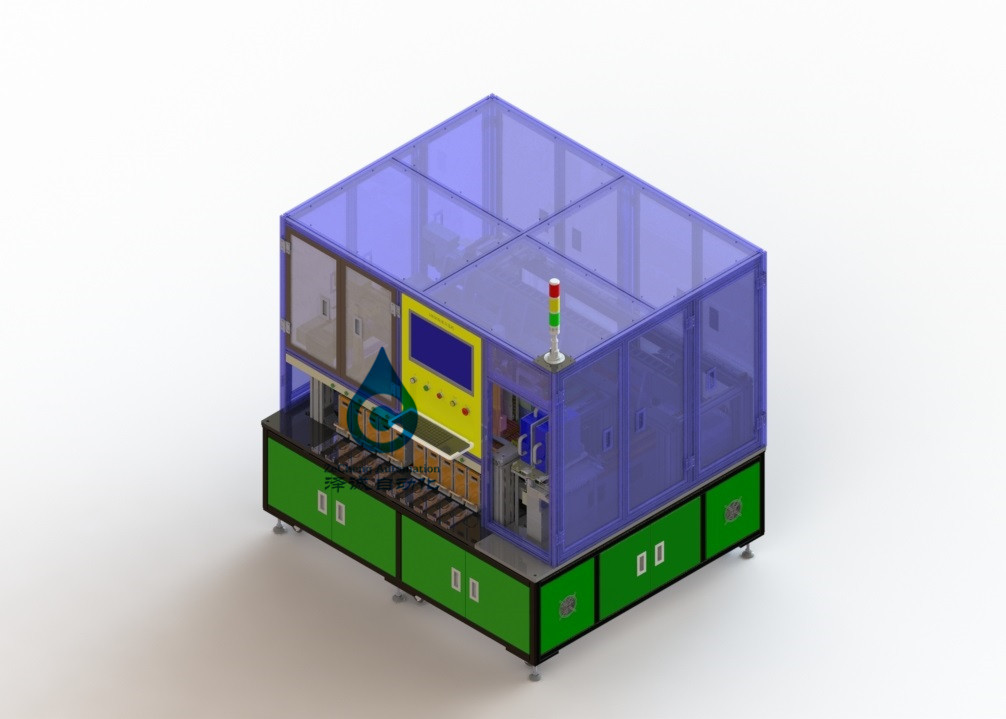

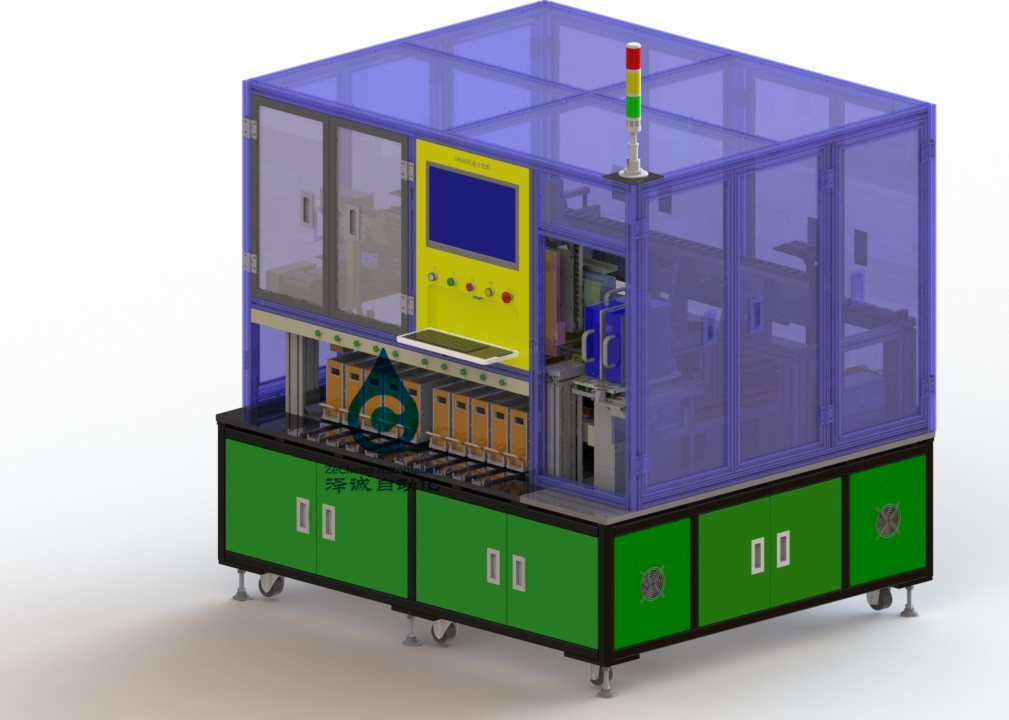

उपकरणों के मुख्य घटक: उपकरण में एक फीडिंग सिस्टम, एक स्वचालित अनुक्रमण, एक स्वचालित डिटेक्शन स्टेशन, एक छंटनी जोड़तोड़, एक स्वचालित निर्वहन तंत्र (10 स्थिति), एक चार्जिंग मैनिप्युलेटर, एक बॉक्स प्राप्त करने वाली सामग्री और एक नियंत्रण प्रणाली होती है।
3.1 स्वचालित फीडिंग सिस्टम
इस प्रक्रिया में, पूरे बैटरी सेल को मैन्युअल रूप से चार्जिंग स्टेशन में रखा जाता है, नीचे की प्लेट खुली हुई है, टर्नटेबल स्वचालित रूप से घूमता है, टर्नटेबल के माध्यम से बैटरी को कन्वेयर बेल्ट के लिए चुना जाता है, कन्वेयर बेल्ट घूमता है, और बैटरी को ले जाया जाता है बैटरी मापने की स्थिति के लिए।
3.2 इमदादी संदेश और छँटाई प्रणाली
सर्वो मोटर मैनिपुलेटर माप परिणामों के अनुसार क्रमशः बैटरी को अलग-अलग पटरियों में स्थानांतरित करने और डालने के लिए परीक्षण किए गए बैटरियों को चलाता है।बैटरी को सक्शन द्वारा पोजिशनिंग ब्लॉक में जकड़ लिया जाता है।जब बैटरी संबंधित स्थिति में पहुंचती है, तो एयर सिलेंडर पीछे हट जाता है और बैटरी को संबंधित छँटाई ट्रैक में डालता है।
3.3 स्वचालित जांच प्रणाली
पता लगाने की स्थिति स्वचालित रूप से बैटरी के आंतरिक प्रतिरोध या वोल्टेज का पता लगाती है, और पता लगाने के दौरान बैटरी स्थिर स्थिति में होती है।डिटेक्शन प्रोब चार सुइयां हैं, दो वोल्टेज का पता लगाने के लिए और दो प्रतिरोध का पता लगाने के लिए हैं।
3.4 स्वचालित छँटाई और संदेश प्रणाली (10 चैनल)
पता लगाने के परिणामों के अनुसार, बैटरी को 10 स्थितियों में वर्गीकृत किया गया है।इमदादी संदेश जोड़तोड़ के बाद बैटरी को संबंधित गियर में डालता है, कन्वेयर बेल्ट स्वचालित रूप से बैटरी की व्यवस्था करता है।जब बैटरी की संख्या 10 तक पहुंच जाती है, तो सेंसर बैटरी का पता लगाता है और एक संकेत देता है, और पैकिंग मैनिप्युलेटर स्वचालित रूप से बैटरी को पकड़ता है और उन्हें पैक करता है।
3.5 पैकिंग मैनिपुलेटर सिस्टम: सेंसर के पता लगाने के बाद कि छँटाई चैनल में बैटरी की संख्या मात्रा तक पहुँच जाती है, मैनिप्युलेटर स्वचालित रूप से बैटरी को पकड़ लेगा और उन्हें संबंधित डिब्बे में डाल देगा।
3.6 परीक्षण सुई का जीवनकाल 300,000 से अधिक बार है।(और जांच को बदलने के लिए स्वचालित रूप से याद दिलाता है);
सिस्टम का आंतरिक प्रतिरोध वोल्टेज परीक्षक चयनित उत्पाद है (ग्राहक निर्दिष्ट कर सकता है)।
3.7 रिसीविंग बॉक्स सिस्टम
उपकरण सामग्री प्राप्त करने वाले बक्से के 10 सेट से सुसज्जित है, जिनमें से प्रत्येक को अलग से लिया और रखा जा सकता है, और सेंसर सामग्री के बक्से की उपस्थिति या अनुपस्थिति का पता लगाता है।
3.8 ऑपरेटिंग सिस्टम
इसे डिस्प्ले के साथ संचालित किया जा सकता है।ऑपरेशन पैनल स्टार्टअप, इमरजेंसी स्टॉप, पावर स्विच आदि से लैस है। कंप्यूटर डिस्प्ले स्क्रीन डेटाबेस डेटा प्रदर्शित करता है।
3.9 नियंत्रण कक्ष
मशीन आंतरिक रूप से एक स्वतंत्र विद्युत बोर्ड के साथ प्रदान की जाती है, और आंतरिक रूप से लीकेज स्विच, एक डीसी स्थिर बिजली की आपूर्ति और जैसे, नियंत्रण, रिले, मोटर नियंत्रण उपकरणों और इसी तरह पीएलसी के लिए पावर सर्किट घटकों के साथ प्रदान की जाती है।कनेक्टर्स और टर्मिनल ब्लॉक्स द्वारा बाहर से कनेक्शन बनाया जाएगा।पावर केबल की छत छिद्रित है।अन्य उपकरणों के बीच केबल और हवा के पाइपों को निचले हिस्से में तार और पाइप किया जाएगा।
4. सहानुभूति प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पार्टी की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
