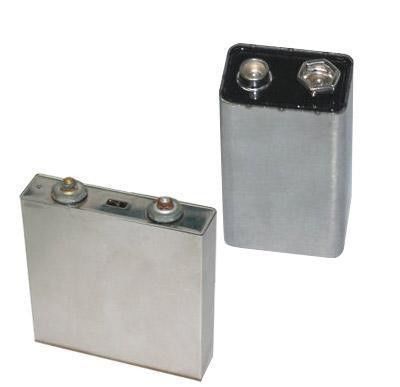

चौकोर या गोल एल्युमीनियम बैटरी कवर प्लेट के लिए एल्युमीनियम लेजर वेल्डिंग सिस्टम
1, उपकरण सिंहावलोकन निम्नलिखित तालिका में दिखाया गया है
| डिवाइस का नाम | स्क्वायर कैप वेल्डिंग मशीन |
| बिजली आपूर्ति आवश्यकताएँ |
तीन-चरण 380V±5%, 50Hz रेटेड पावर: ≤12KW रेटेड करंट: ≤60A |
| पर्यावरण आवश्यकताएं | तापमान 5-40℃/आर्द्रता 10-90% |
| गैस आपूर्ति की मांग |
वायु <0.2 मी घन / घंटा, दबाव ≥0.6 एमपीए नाइट्रोजन <0.2 मी घन/घंटा, दबाव ≥0.4 एमपीए |
| काम का समय | 24H (निरंतर संचालन) |
| विफलता दर | ≤2%(केवल उपकरण के कारण) |
| उत्तीर्ण होने का प्रतिशत | ≥98% (असामान्य आने वाली सामग्रियों को छोड़कर) |
| स्टाफ | 1 व्यक्ति (लोडिंग और अनलोडिंग) |
| उपकरण दक्षता | 1 पीपीएम या इससे अधिक |
2, उपकरण संरचना
उपकरण में मुख्य रूप से लेजर होस्ट और वेल्डिंग वर्कस्टेशन शामिल हैं।

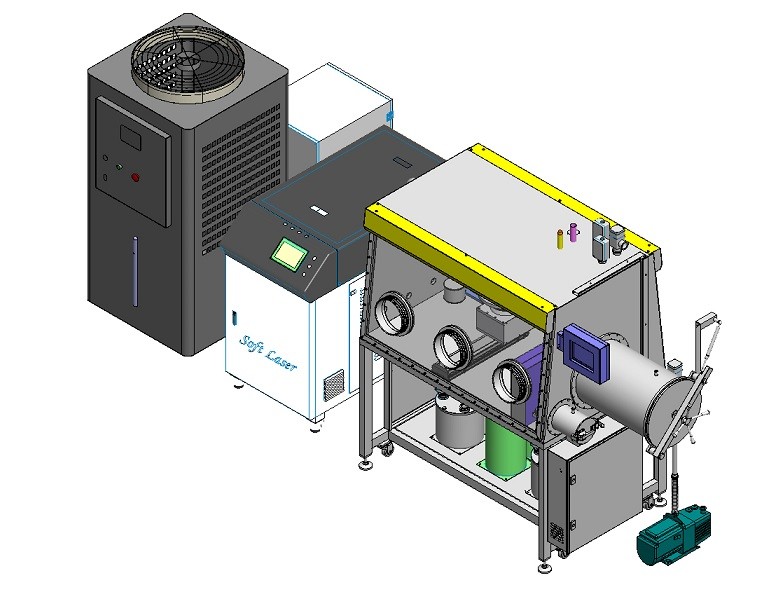

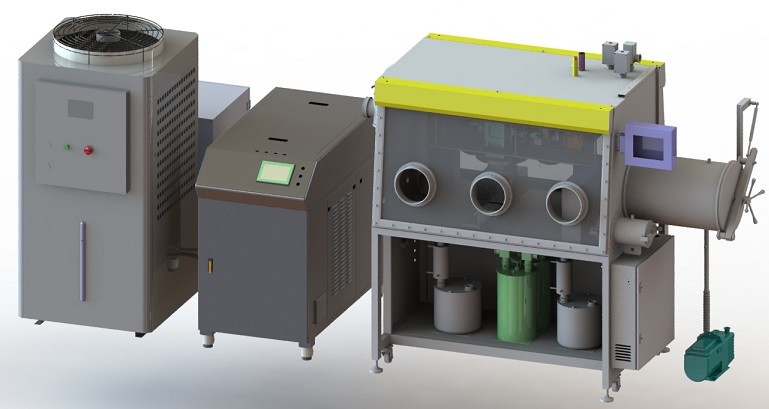

उपकरण संरचना नीचे दिखाई गई है
3, उपकरण विन्यास
उपकरण का मुख्य विन्यास नीचे दी गई तालिका में दिखाया गया है
| इकाई | निर्देश | मात्रा | |
| वेल्डिंग स्टेशन | वेल्डिंग स्थिरता प्रणाली | 1 | |
| लेजर गति प्रणाली | तीन अक्ष | 1 | |
| निगरानी प्रणाली | 1 | ||
| वेल्डिंग सुरक्षा प्रणाली | 1 | ||
| धूल सफाई व्यवस्था | 1 | ||
| सफाई व्यवस्था | कॉलम | 2 | |
| वेल्डिंग नियंत्रण प्रणाली | 1 | ||
| लेज़र होस्ट | लेज़र |
चाइना मैक्स/2000 डब्ल्यू |
1 |
| पानी ठंडा करने वाली मशीन | डोलुयो / 2 पी | 1 | |
| लेजर वेल्डेड जोड़ | आयात | 1 | |
4, वेल्डिंग कार्य केंद्र

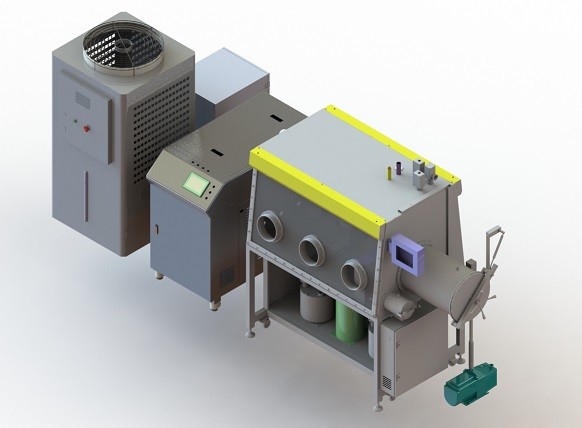

वेल्डिंग इकाई में मुख्य रूप से मूवमेंट सिस्टम, वेल्डिंग सुरक्षा प्रणाली, निगरानी प्रणाली, स्थिरता, धूल सफाई प्रणाली और वेल्डिंग नियंत्रण प्रणाली शामिल है।वेल्डिंग टेबल को नीचे दिए गए चित्र में दिखाया गया है।
