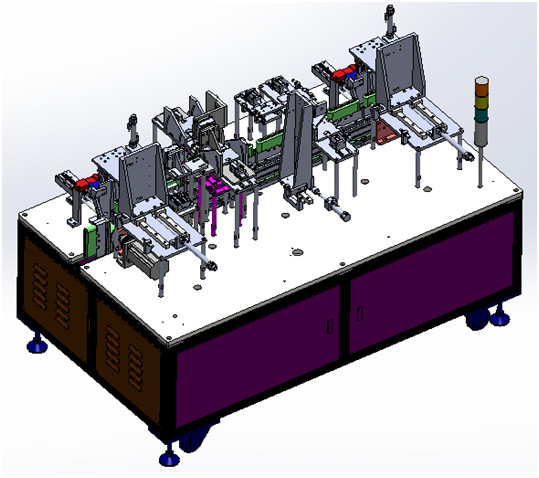

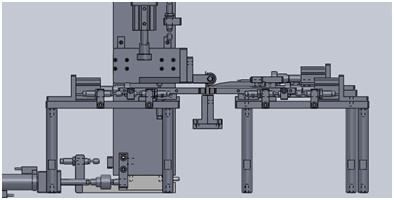

उच्च दक्षता बैटरी उत्पादन उपकरण झुकने और मशीन सील

उच्च दक्षता बैटरी उत्पादन उपकरण झुकने और मशीन सील

1.1.1. 1.1.1। Design requirements डिजाइन की आवश्यकताएं

1.1.1.1. 1.1.1.1। This machine is suitable for the electric cell of the cover plate to bend the pole lug in S shape, seal the cover, and then carry out height detection. यह मशीन एस प्लेट के इलेक्ट्रिक सेल के लिए उपयुक्त है, जो एस शेप में पोल ​​लैग को मोड़ने के लिए, कवर को सील करने के लिए और फिर ऊंचाई का पता लगाने के लिए उपयुक्त है।

1.1.1.2. 1.1.1.2। Process flow: loading flip → clamping positioning → cover flat → pole lug bending → cover cover sealing → short-circuit detection → laser spot welding → blanking. प्रक्रिया प्रवाह: लोड हो रहा है फ्लिप → क्लैम्पिंग पोजीशनिंग → कवर फ्लैट → पोल लैग झुकने → कवर कवर सीलिंग → शॉर्ट-सर्किट डिटेक्शन → लेज़र स्पॉट वेल्डिंग / एक्सटिंग।

1.1.1.3. 1.1.1.3। Features: the bend of the pole lug is s-shaped. विशेषताएं: पोल के पीछे झुकना एस के आकार का है। After sealing the cover, laser spot welding is performed at four points to prevent the cover from bouncing off. आवरण को सील करने के बाद, आवरण को उछलने से रोकने के लिए चार बिंदुओं पर लेजर स्पॉट वेल्डिंग किया जाता है। There is also height and short circuit detection before blanking. खाली करने से पहले ऊँचाई और शॉर्ट सर्किट का पता लगाना भी है।

1.1.1.4. 1.1.1.4। Qualified production rate ≥ 99.8% योग्य उत्पादन दर .8 99.8%

1.1.1.5. 1.1.1.5। Production yield ≥95 % उत्पादन उपज ≥95%

2.1.2. 2.1.2। Main components of equipment उपकरणों के मुख्य घटक

2.1.3. 2.1.3। Main technical parameters of the equipment उपकरण के मुख्य तकनीकी पैरामीटर

2.1.3.1 अनुकूली वस्तुएं

Battery length: 36 ~ 100mm, battery width: 30-148mm, battery thickness: 3.0 ~ 10mm. बैटरी की लंबाई: 36 ~ 100 मिमी, बैटरी की चौड़ाई: 30-148 मिमी, बैटरी की मोटाई: 3.0 ~ 10 मिमी। The battery mold shall be replaced accordingly. बैटरी मोल्ड को तदनुसार बदला जाएगा। The positioning of each station shall be adjusted according to the thickness of the battery, and the working height shall be adjusted according to the height of the battery. प्रत्येक स्टेशन की स्थिति को बैटरी की मोटाई के अनुसार समायोजित किया जाएगा, और कार्य की ऊंचाई को बैटरी की ऊंचाई के अनुसार समायोजित किया जाएगा।

2.1.3.2 उपकरण तकनीकी पैरामीटर

2.1.5. 2.1.5। Description of main equipment parts मुख्य उपकरण भागों का विवरण

2.1.5.1. 2.1.5.1। Rack system: रैक प्रणाली:

Adopt 4040 square welding structure, surface baking paint, the appearance of the main color according to customer needs. 4040 वर्ग वेल्डिंग संरचना, सतह पाक पेंट, ग्राहक की जरूरतों के अनुसार मुख्य रंग की उपस्थिति को अपनाने। The substrate is electroplated on the surface of the steel plate. सब्सट्रेट को स्टील प्लेट की सतह पर इलेक्ट्रोप्लेट किया जाता है।

2.1.5.2. 2.1.5.2। Alignment system: संरेखण प्रणाली:

बैटरी को सही स्थिति में सेट करें, पोल कान के खिलाफ पतली प्लेट का उपयोग करें, कवर फ्लैट रोल करें।

2.1.5.3. 2.1.5.3। Bending components: झुकने वाले घटक:

स्थिति को पहले, आगे और पीछे की ओर दो पतली चादरों से, एक को ऊपर और एक को कान के आकार में मोड़ने के लिए नीचे सेट करें।

2.1.5.4. 2.1.5.4। Sealing system: सील प्रणाली:

एक मंच के लिए पहली सामग्री, और फिर सील करने के लिए, सील सतह को मंच के समानांतर होना चाहिए।

2.1.5.4. 2.1.5.4। Test system: परीक्षण प्रणाली:

लेजर वेल्डिंग, सामग्री के स्वचालित उन्मूलन के दौरान बैटरी, दोषपूर्ण उत्पादों के स्वचालित शॉर्ट-सर्किट का पता नहीं लगाया जाता है।

2.1.5.5 लेजर स्पॉट वेल्डिंग सिस्टम

दबाने वाला ब्लॉक बैटरी कवर प्लेट को संकुचित करता है, और लेजर मशीन बैटरी को कवर करने वाली प्लेट को खराब होने से बचाने के लिए बैटरी को स्वचालित रूप से वेल्ड 4 पॉइंट देती है।

2.1.5.6. 2.1.5.6। Transmission system: हस्तांतरण प्रणाली:

ट्रांसमिशन सिस्टम एक सिंक्रोनस व्हील और एक सिंक्रोनस बेल्ट से जुड़ा होता है, और बेल्ट पर एक इक्वेडिस्टेंट माउंटिंग प्लेट स्थापित होती है, और प्लेट पर एक बैटरी मोल्ड स्थापित होता है।

2.1.5.7. 2.1.5.7। Operating system ऑपरेटिंग सिस्टम

Touch screen operation. टच स्क्रीन ऑपरेशन। There is power on, emergency stop, manual, automatic button. इसमें पावर ऑन, इमरजेंसी स्टॉप, मैनुअल, ऑटोमैटिक बटन है।

2.1.5.8. 2.1.5.8। Control panel कंट्रोल पैनल

The machine is equipped with independent electrical board, leakage switch, dc stability power supply and other power circuit components, control PLC, relay, motor control device, etc. And external connection, using connectors and terminal table. मशीन स्वतंत्र विद्युत बोर्ड, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य पावर सर्किट घटकों, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि और बाहरी कनेक्शन से कनेक्टर्स और टर्मिनल टेबल का उपयोग करके सुसज्जित है। PLC adopts omron. पीएलसी omron को गोद ले। Cables and air ducts between other equipment are wired and piped below. अन्य उपकरणों के बीच केबल और हवा नलिकाएं वायर्ड और नीचे पाइप की जाती हैं।

2.1.6. 2.1.6। Energy medium ऊर्जा का माध्यम

२.१.६.१ शक्ति

1) वोल्टेज AC230V का तात्कालिक परिवर्तन counter 10% काउंटरवली चरण

2) आवृत्ति: 50 हर्ट्ज Hz 1 हर्ट्ज

२.१.६.२ वायु

1) दबाव 0.5mpa 5kgf / cm2

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
