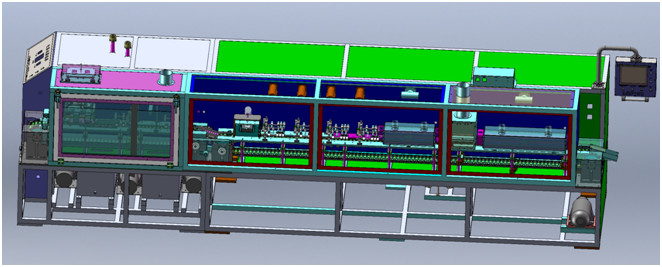

380V 50 हर्ट्ज बैटरी विनिर्माण मशीनों बेलनाकार बैटरी की सफाई ओइलर
I. उपकरण पैरामीटर
1. उपकरण समारोह और सिद्धांत का परिचय
सीलन के बाद बेलनाकार बैटरी 18650 की सतह पर लोहे की स्क्रैप, गंदगी, इलेक्ट्रोलाइट और अन्य गंदगी की सफाई के लिए उपयोग किया जाता है, दो बार सुखाने वाली पानी की बूंदों को साफ करना, एंटी-जंग तेल छिड़कना और सूखना।
2. उपकरण कार्रवाई प्रवाह
सील को बैटरी में कनेक्ट करें → एक ब्रश (गर्म पानी सफाई एजेंट जोड़ सकता है) → एक कट पानी → दो उच्च दबाव कुल्ला (सफाई एजेंट के बिना) → दो कट पानी
→ संक्रमण → हवा सुखाने → बेकिंग → संक्रमण → शेल सतह स्प्रे कोड → संक्रमण → स्प्रे विरोधी जंग तेल → बेकिंग → निर्वहन।
3: उपकरण के तकनीकी पैरामीटर
| बुनियादी मापदंडों | |
| एकल मशीन दक्षता | ≥100PPM |
|
29/5000 एकल मशीन दक्षता
चैन लीनियर वेलोसिटी |
चर आवृत्ति समायोज्य 0-3 मीटर / मिनट |
| उत्पाद दर | 99.5% |
| डिवाइस रोटेशन दर | 98% |
| मानक जल की खपत | 1000 बैटरी के लिए एक घंटे में 10L पानी को रीसायकल करें |
| शोर | 80 डीबी या उससे कम |
| संयंत्र विन्यास | |
| संपीड़ित हवा | एक्यूआईटी 0.6 एमपीए |
| इनपुट वोल्टेज | 380V / 50HZ, 25KW |
| नल का पानी | उपकरण स्थापना बिट के लिए 1 इंच पानी के पाइप इंटरफ़ेस प्रदान करें |
| अपशिष्ट जल निर्वहन | उपकरण स्थापना बिट के लिए 1 इंच अपशिष्ट जल निर्वहन पाइप इंटरफ़ेस प्रदान करें |
| उत्सर्जन | 4 इंच के व्यास के साथ 2 निकास पाइप उपकरण की स्थापना के लिए प्रदान किए जाते हैं |
| नहीं। | का नाम | सामग्री पेश की है |
| 1 | दूध पिलाने और डॉकिंग तंत्र | 1 सेट, सामग्री को बाहर निकालने के लिए सीलिंग मशीन से कनेक्ट करें। |
| 2 | कन्वेयर श्रृंखला | 2 sets, stainless steel chain, battery support on the iron roller, iron roller and ladder type rubber friction, drive the battery rotation, ensure the uniform cleaning and oil consistency; 2 सेट, स्टेनलेस स्टील चेन, लोहे के रोलर पर बैटरी समर्थन, लोहे के रोलर और सीढ़ी प्रकार रबर घर्षण, बैटरी रोटेशन को ड्राइव, एक समान सफाई और तेल स्थिरता सुनिश्चित करना; The conveyor chain is driven by variable frequency speed regulating motor कन्वेयर श्रृंखला चर आवृत्ति गति विनियमन मोटर द्वारा संचालित है |
| 3 | स्क्रब संस्थानों | 1 set, continuously pump out high pressure water when brushing, flat brush mechanism, divided into brush main body, brush both ends. 1 सेट, ब्रश करते समय उच्च दबाव वाले पानी को लगातार पंप करें, ब्रश ब्रश तंत्र, ब्रश मुख्य शरीर में विभाजित, दोनों छोरों को ब्रश करें। 1# tank hot water spray battery when scrubbing. स्क्रब करते समय 1 # टैंक गर्म पानी स्प्रे बैटरी। |
| 4 | पानी एजेंसियों को काटें | 2 sets, 1 set after washing and 1 set after washing. 2 सेट, 1 सेट धोने के बाद और 1 सेट धोने के बाद। Adopt 1 vortex fan. 1 भंवर प्रशंसक चुनें। |
| 5 | बेकिंग संस्थान | दो सेट, हीट पाइप के साथ भँवर पंखे का उपयोग, तेल पकाने से पहले और बाद में बैटरी, बैटरी की सतह का तापमान ≤60 ℃ |
| 6 | मुद्रण तंत्र | 1 set. एक सेट। After cleaning and drying, the shell surface is sprayed with imaz 9030 सफाई और सुखाने के बाद, शेल की सतह को इमेज़ 9030 के साथ छिड़का जाता है |
| 7 | तेल संस्थाएँ | 1 set, using a spray gun to spray oil, rust agent must use water - soluble rust agent. 1 सेट, तेल स्प्रे करने के लिए स्प्रे बंदूक का उपयोग करते हुए, जंग एजेंट को पानी में घुलनशील जंग एजेंट का उपयोग करना चाहिए। The spray gun is made of oil mist by precise pressure regulating valve. स्प्रे बंदूक सटीक दबाव विनियमन वाल्व द्वारा तेल धुंध से बना है। |
| 8 | टैंक शरीर |
Two sets, two stainless steel water tank completely independent, with two stainless steel water pumps, automatic water supply, automatic drainage. दो सेट, दो स्टेनलेस स्टील के पानी के टैंक, पूरी तरह से स्वतंत्र, दो स्टेनलेस स्टील के पानी के पंप, स्वचालित पानी की आपूर्ति, स्वचालित जल निकासी के साथ। Stainless steel float level gauge, automatic detection of water level; स्टेनलेस स्टील फ्लोट स्तर गेज, जल स्तर की स्वचालित पहचान; When the high pressure flushing, the pump pump water by the nozzle to flush the battery cap and rolling groove. जब उच्च दबाव फ्लशिंग होता है, तो बैटरी कैप और रोलिंग नाली को फ्लश करने के लिए नोजल द्वारा पंप पंप पानी।
|
| 9 | रैक | It's divided into two sections. यह दो खंडों में विभाजित है। The first section is for scrubbing, rinsing and cutting water. पहला खंड स्क्रबिंग, रिन्सिंग और पानी काटने के लिए है। The second part is oil drying. दूसरा भाग तेल सुखाने वाला है। The sealing chain part is made of 304# stainless steel, the others are square baking paint. सीलिंग चेन हिस्सा 304 # स्टेनलेस स्टील से बना है, अन्य वर्ग बेकिंग पेंट हैं। |
| 10 | आदमी की मशीन इंटरफ़ेस | 1 सेट, मैन-मशीन इंटरफ़ेस को घुमाएं। |
5. उपकरणों की यादृच्छिक वितरण की सूची
| नहीं। | का नाम | सामग्री पेश की है |
| 1 | लोहे का ड्रैगन रोल | 10 सेट (स्क्रबिंग रोलर, ऑइलिंग रोलर) के प्रत्येक सेट। |
| 2 | स्टेनलेस स्टील रोल शाफ्ट | प्रत्येक लंबाई के दस। |
| 3 | टूलकिट | सफाई मशीन डिबगिंग टूल का एक सेट शामिल है। |
Ii. Ii। General equipment configuration and standards: सामान्य उपकरण विन्यास और मानक:
1. उपकरणों का रंग: पार्टी रंग बोर्ड या मानक रंग का 1C प्रदान करेगा।
2. उपकरण यांत्रिक और बिजली के उपकरणों के लिए राष्ट्रीय सुरक्षा मानकों का अनुपालन करता है, और कोई स्पष्ट या संभावित डिजाइन सुरक्षा खतरा नहीं है।
3. मशीन के ऑपरेशन मैनुअल और उपकरण रखरखाव मैनुअल संलग्न हैं
Iii. Iii। Equipment operating environment उपकरण ऑपरेटिंग वातावरण
1. उपकरण वजन: 500-1500 kg प्रति यूनिट;
2. परिवेश का तापमान: पार्टी के कारखाने पर्यावरण द्वारा निर्धारित ए;
3. नियंत्रण बिजली की आपूर्ति: तीन चरण 380V, 50HZ, 5KVA वोल्टेज उतार-चढ़ाव रेंज: + 10% -10%;
4. संपीड़ित हवा: सुखाने के बाद, निस्पंदन और दबाव स्थिरीकरण: आउटलेट दबाव 6.0kg / सेमी 2 से अधिक है;
5. वैक्यूम: वैक्यूम स्रोत पार्टी द्वारा प्रदान किया जाएगा एक, k-80kpa;
6. पार्टी यह सुनिश्चित करेगी कि साइट पर हवा बिना पड़ी हो;
Iv. Iv। Installation, debugging and training स्थापना, डिबगिंग और प्रशिक्षण
1. जब तक अन्यथा लिखित रूप में आवश्यक न हो, पार्टी स्थापना स्थल पर मशीनों को प्राप्त करने, अनपैक करने और परिवहन के लिए जिम्मेदार होगी।
2. पार्टी बी उपकरण की स्थापना, डिबगिंग और सिस्टम एकीकरण के लिए जिम्मेदार होगी।
3. After the installation is completed, both parties shall conduct trial production of the equipment in small batches. 3. स्थापना पूर्ण होने के बाद, दोनों पक्ष छोटे बैचों में उपकरणों का परीक्षण उत्पादन करेंगे। Only after the equipment is qualified and approved by party a, can the equipment be officially mass-produced. उपकरण द्वारा योग्य और पार्टी द्वारा अनुमोदित होने के बाद ही उपकरण आधिकारिक तौर पर बड़े पैमाने पर उत्पादित किया जा सकता है।
4. Party b shall provide training for party a's personnel free of charge. 4. पार्टी बी पार्टी के कर्मियों के लिए नि: शुल्क प्रशिक्षण प्रदान करेगी। The contents include the normal use, maintenance, fault analysis and troubleshooting, operation of the equipment सामग्री में सामान्य उपयोग, रखरखाव, गलती विश्लेषण और समस्या निवारण, उपकरणों का संचालन शामिल है
सुरक्षा और आपातकालीन प्रक्रिया।
वी। उपकरण स्वीकृति
1. पार्टी बी द्वारा स्व-पूर्व-स्वीकृति: उपकरण पार्टी बी द्वारा स्व-पूर्व-स्वीकृति होगी और पार्टी के लिए एक स्व-पूर्व-स्वीकृति रिपोर्ट प्रदान की जाएगी।
2. माल की पूर्व-स्वीकृति: पार्टी बी की पूर्व-स्वीकृति रिपोर्ट प्राप्त होने पर माल और उपकरण की पूर्व-स्वीकृति के लिए पार्टी बी की साइट पर एक प्रतिनिधि भेजेगा।
पार्टी की पूर्व स्वीकृति के बाद ही माल दिया जा सकता है।
3. अंतिम स्वीकृति: उपकरण एक सप्ताह के लिए बड़े पैमाने पर उत्पादन में लगातार संचालित किया जाएगा या 10W उत्पादन के बाद अंतिम स्वीकृति शुरू करेगा, और औपचारिक स्वीकृति के लिए 1 घंटे के संचालन की स्थिति का चयन किया जाएगा।
यदि पार्टी के पास कोई उत्पादन योजना नहीं है, तो यह माना जाएगा कि एक महीने से अधिक समय के बाद औपचारिक स्वीकृति पारित कर दी गई है, और उपकरण वारंटी प्रक्रियाओं द्वारा आवश्यक होंगे।
4. स्वीकृति की स्थिति: बैटरी की सतह पर कोई खरोंच, खरोंच या खरोंच नहीं है, मशीन अच्छी स्थिति में है, कोई जंग नहीं है और कोई सुरक्षा खतरा नहीं है, और यह समझौते के अनुरूप है
आवश्यकताओं।
Vi. Vi। Quality assurance and after-sales service गुणवत्ता आश्वासन और बिक्री के बाद सेवा
1. The warranty period of the equipment shall be 12 months from the date of acceptance of the equipment, during which party b shall be responsible for free maintenance of the equipment (except for wearing parts). 1. उपकरणों की वारंटी अवधि उपकरणों की स्वीकृति की तारीख से 12 महीने होगी, जिसके दौरान पार्टी बी उपकरण के नि: शुल्क रखरखाव (भागों को छोड़कर) के लिए जिम्मेदार होगी। Such as जैसे कि
यदि गुणवत्ता असामान्य है, तो पार्टी b की बिक्री के बाद सेवा कर्मचारी सूचना प्राप्त करने के 72 घंटे के भीतर पार्टी के स्थल पर पहुंच जाएंगे।
2. वारंटी अवधि की समाप्ति के बाद, पार्टी बी केवल उपकरण के रखरखाव के लिए श्रम घंटे और परिवहन शुल्क लेगी, और पार्टी बी केवल सामानों के प्रतिस्थापन और खरीद के लिए लागत वसूल करेगी।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
