पूरी तरह से स्वचालित फिल्म मेकिंग मशीन बैटरी विधानसभा उपकरण

पूरी तरह से स्वचालित फिल्म मेकिंग मशीन बैटरी विधानसभा उपकरण

1.1: डिवाइस कार्यों और सिद्धांतों का परिचय

This device integrates the film making function and winding function of lithium battery cell. यह डिवाइस लिथियम बैटरी सेल के फिल्म निर्माण कार्य और घुमावदार फ़ंक्शन को एकीकृत करता है। To test the positive and negative electrodes of the battery, the electrode ear shall be cut in the production process (the length of the electrode ear can be adjusted). बैटरी के सकारात्मक और नकारात्मक इलेक्ट्रोड का परीक्षण करने के लिए, इलेक्ट्रोड कान को उत्पादन प्रक्रिया में कटौती की जाएगी (इलेक्ट्रोड कान की लंबाई समायोजित की जा सकती है)। The ultrasonic welder shall weld the electrode ear and attach protective tape. अल्ट्रासोनिक वेल्डर इलेक्ट्रोड कान को वेल्ड करेगा और सुरक्षात्मक टेप संलग्न करेगा। After the completion of the production process, the equipment will automatically wind the pole piece and diaphragm, paste the stop adhesive. उत्पादन प्रक्रिया के पूरा होने के बाद, उपकरण स्वचालित रूप से पोल के टुकड़े और डायाफ्राम को हवा देगा, स्टॉप चिपकने को चिपकाएगा। After winding and forming, the cell is transmitted by the transfer mechanism. घुमावदार और बनने के बाद, सेल को स्थानांतरण तंत्र द्वारा प्रेषित किया जाता है। The transfer process contains hot hole, short circuit detection, reject defective products and other mechanisms to prevent defective products from flowing into the next process. स्थानांतरण प्रक्रिया में हॉट होल, शॉर्ट सर्किट डिटेक्शन, दोषपूर्ण उत्पादों को अस्वीकार करना और दोषपूर्ण उत्पादों को अगली प्रक्रिया में बहने से रोकने के लिए अन्य तंत्र शामिल हैं।

1.3: उपकरण तकनीकी पैरामीटर

1.3.1 लोड हो रहा है सामग्री विनिर्देश:

1.3.2 अल्ट्रासोनिक वेल्डिंग स्पॉट विनिर्देश

1) ब्रांड और अल्ट्रासोनिक वेल्डर की मात्रा

सकारात्मक इलेक्ट्रोड: 1 लोकप्रिय विज्ञान सुपर वेल्डिंग मशीन

नकारात्मक इलेक्ट्रोड: 2 लोकप्रिय विज्ञान सुपर वेल्डिंग मशीन

2) वेल्डिंग स्पॉट आवश्यकताओं

Positive pole 3mm×25mm strip; पॉजिटिव पोल 3 मिमी × 25 मिमी पट्टी; The negative pole is 3mm×4mm, and the total length of the four points is 25mm. नकारात्मक ध्रुव 3 मिमी × 4 मिमी है, और चार बिंदुओं की कुल लंबाई 25 मिमी है।

3) वेल्डिंग सिर की सेवा जीवन

Positive electrode welding head ≥ 700,000 times; सकारात्मक इलेक्ट्रोड वेल्डिंग सिर ,000 700,000 बार; Negative electrode welding head ≥ 120,000 times (single side); नकारात्मक इलेक्ट्रोड वेल्डिंग सिर ,000 120,000 बार (एकल पक्ष);

4) ध्रुवीय कानों की संख्या

एक सकारात्मक ध्रुव, दो नकारात्मक ध्रुव;

पोल पैच के लिए सुरक्षात्मक चिपकने वाला 1.3.3 प्रक्रिया

1) सकारात्मक पोल जोड़े का एक समूह;

2) नकारात्मक ध्रुव के दो समूहों को एक साथ चिपकाया जा सकता है ताकि बाहरी ध्रुव के कान के बाहर कोई गोंद प्राप्त न हो, अर्थात गोंद के केवल तीन टुकड़े ही चिपकाया जा सकता है।

1.3.4 सुई का आकार

Needle diameter: 3.5mm; सुई व्यास: 3.5 मिमी; Suitable for 18650 cell winding. 18650 सेल वाइंडिंग के लिए उपयुक्त।

1.3.5 उत्पाद सटीकता आवश्यकताओं

1) सकारात्मक और नकारात्मक वेल्डिंग पोल कान की लंबाई और स्थिति सटीकता के बीच विचलन ±; 0.5 मिमी है;

2) सुरक्षात्मक टेप की स्थिति सटीकता विचलन ± dev 0.5 मिमी है;

3) घुमावदार के संरेखण परिशुद्धता के विचलन (सामग्री परिशुद्धता के कारण त्रुटि को छोड़कर)

सकारात्मक / नकारात्मक प्लेट: ≤ ≤ 0.3 मिमी

नकारात्मक फिल्म / डायाफ्राम: ap ap 0.3 मिमी

4) सकारात्मक और नकारात्मक ध्रुवों की लंबाई दिशा में विचलन

5) पोल कतरनी के अनुदैर्ध्य गड़गड़ाहट: .10um

6) सकारात्मक और नकारात्मक वेल्डिंग प्रभावी क्षेत्र (इलेक्ट्रोड कान की मोटाई 0.1 मिमी): welding70%

7) ध्रुवीय कान कतरनी गड़गड़ाहट: polar15um

8) पोल शीट की कतरनी लंबाई त्रुटि (कोटिंग सटीकता के अनुसार): length length 0.5 मिमी

9) पोल कान कटर का जीवन: 1 मिलियन बार

10) पोल स्लाइस कटर का जीवन: 300,000 बार

11) डायाफ्राम कटर जीवन: 2 मिलियन बार

12) हॉट होल पास दर: 99.8%

13) शॉर्ट सर्किट रिसाव माप दर: 99.8%

1.3.6 उपकरण का समग्र आकार: 1950 मिमी × 5000 मिमी की लंबाई 2200 मिमी की चौड़ाई (निर्वहन वाले भाग की अतिरिक्त लंबाई को छोड़कर) की लंबाई।

1.3.7 उपकरण का शुद्ध वजन: 6000KG।

1.3.8 आपूर्ति शक्ति: एसी 220V% 10% 50Hz।

1.3.9 शक्ति: कुल शक्ति: 15KW।

1.3.10 supply air pressure source: air pressure 0.5mpa (5kg/c㎡); 1.3.10 आपूर्ति हवा का दबाव स्रोत: हवा का दबाव 0.5mpa (5kg / c;); Required air flow rate :600NL/min(standard liter). आवश्यक वायु प्रवाह दर: 600NL / मिनट (मानक लीटर)।

1.3.11 तापमान और पर्यावरणीय आवश्यकताएं:

पर्यावरण का उपयोग करें (JISB3502 के अनुसार)

(1) परिवेश का तापमान: 0 ~ 55 ℃;

(2) कोई संक्षारक गैस या दहनशील वातावरण, कोई धूल और अन्य कठोर वातावरण नहीं होना चाहिए।

3.3.3.12 डिवाइस का रंग: हाई-ग्लॉस बेज

3.3.3.13 उपकरण शोर: d75 डीबी।

1.3.4 उपकरण की क्षमता

1. उत्पादन क्षमता

उत्पादन की गति speed 27 पीपीएम 700 मिमी लंबा पोल (डायाफ्राम आउटसोर्सिंग, सकारात्मक पोल 1 कान; एक या दो नकारात्मक ध्रुव;

बहुत कान)

उत्पादन की गति speed 20 पीपीएम 900 मिमी लंबा पोल (डायाफ्राम आउटसोर्सिंग, सकारात्मक ध्रुव 1 कान; एक या दो नकारात्मक ध्रुव;

बहुत कान)

नोट: भौतिक दोषों को छोड़कर, दोनों स्थितियों को संतुष्ट किया जाना चाहिए।

2. अनाज-चलती दर rate 95%

उपज = वास्तविक उत्पादन मात्रा / (उपकरण उत्पादन की गति * वास्तविक समय चल रहा है)।

3. यील्ड ≥ 98%

उपज = अच्छी / वास्तविक उत्पादन की मात्रा (भौतिक दोषों को छोड़कर)।

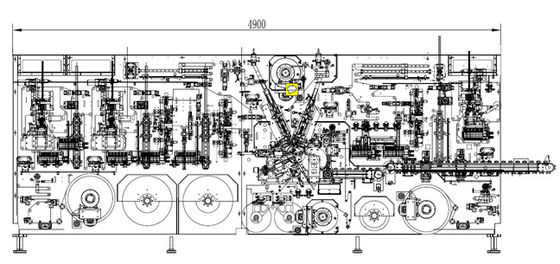

3.3.5: उपकरण संरचना का आइटम विवरण

1. पोल टुकड़ा संदेश (सकारात्मक और नकारात्मक टुकड़े समान हैं): यह अनइंडिंग फ्रेम, टेंशन कंट्रोल, डस्ट रिमूवल डिवाइस, विचलन रेक्टिफाइंग डिवाइस, गाइडिंग डिवाइस, आदि से बना है।

1) अनइंडिंग फ्रेम: अनडिंडिंग फ्रेम एक एकल ब्रैकट और डबल समर्थन संरचना है, जो केंद्र में एसी इमदादी मोटर द्वारा संचालित है, सक्रिय अनडिंडिंग के साथ, और स्वत: विचलन सुधार तंत्र से सुसज्जित है, और वायु नियंत्रण वाल्व के साथ वायवीय स्वचालित कस घुमावदार है;

2) तनाव नियंत्रक: स्थिति विचलन को नियंत्रित करने के लिए स्विंग आर्म से जुड़े पोटेंशियोमीटर के माध्यम से, तनाव को समायोजित किया जा सकता है;

3) धूल हटाने वाली डिवाइस: ध्रुव के दोनों तरफ धूल हटाने के लिए डिवाइस मोटर चालित ब्रश और नकारात्मक दबाव सक्शन को गोद लेती है, जिसमें उच्च धूल हटाने की दक्षता होती है;

4) process deviation rectifying device: the device is composed of two mechanisms: detection and execution. 4) प्रक्रिया विचलन सुधारक उपकरण: डिवाइस दो तंत्रों से बना है: पता लगाना और निष्पादन करना। The reference edge of the pole piece is detected by optical fiber sensor to determine whether the pole piece is offset. ध्रुव टुकड़ा ऑफसेट है, यह निर्धारित करने के लिए ऑप्टिकल फाइबर सेंसर द्वारा पोल टुकड़ा के संदर्भ किनारे का पता लगाया जाता है। Then control the oscillator to rectify the deviation; फिर विचलन को ठीक करने के लिए थरथरानवाला को नियंत्रित करें;

5) पोल फीडिंग डिवाइस: डिवाइस एक सर्वो मोटर द्वारा संचालित होता है, जो पोल के वितरण और स्थिति को सुनिश्चित करने के लिए पोल को घुमावदार भाग में सटीक रूप से पेश करता है और स्वचालित रूप से क्षतिपूर्ति करता है;

6) diaphragm conveying: it is composed of unwinding frame, tension control and other devices. 6) डायाफ्राम संदेश: यह अनइंडिंग फ्रेम, तनाव नियंत्रण और अन्य उपकरणों से बना है। Unwinding frame, tension control is the same as pole sheet unwinding station. अनवाइंडिंग फ्रेम, टेंशन कंट्रोल पोल शीट अनडिंडिंग स्टेशन के समान है।

2. ध्रुव कान वेल्डिंग तंत्र

Two sets of negative electrode feeding ears, welding mechanism, the negative electrode ear set length feeding cutting device, the positive electrode ear discharge and has a polar ear embossing mechanism. नकारात्मक इलेक्ट्रोड खिला दो कान, वेल्डिंग तंत्र, नकारात्मक इलेक्ट्रोड कान सेट लंबाई खिला डिवाइस, सकारात्मक इलेक्ट्रोड कान मुक्ति और एक ध्रुवीय कान उभरा तंत्र है। Positive pole a set of pole feeding ear, welding mechanism, and contains a coating mechanism. पॉजिटिव पोल, फीडिंग इयर, वेल्डिंग मैकेनिज्म का एक सेट है और इसमें एक कोटिंग मैकेनिज्म है।

3. पोल कान सुरक्षात्मक टेप तंत्र

ध्रुवीय कान पेस्ट के सकारात्मक 1 सेट, ध्रुवीय कान पेस्ट के नकारात्मक 2 सेट, ध्रुवीय कान पेस्ट मुख्य रूप से ध्रुवीय कान पेस्ट पर उपयोग किया जाता है।

4. घुमावदार हिस्सा: यह हिस्सा तीन-पिन तीन-स्टेशन घुमावदार मोड को गोद लेता है, एक तरफा वायवीय सुई ड्राइंग, सुई घुमावदार और रोटरी सिर एसी इमदादी मोटर द्वारा संचालित होते हैं, कोण की स्थिति और रैखिक गति को बंद किया जा सकता है लूप स्वचालित नियंत्रण, सकारात्मक ध्रुव पहले, दो तरीकों से पहले नकारात्मक ध्रुव को स्वतंत्र रूप से सेट किया जा सकता है।

1) सकारात्मक और नकारात्मक ध्रुव काटना: कैंची काटने को अपनाना, यहाँ पोल डस्ट रिमूवल डिवाइस से सुसज्जित है;

2) डायाफ्राम काटने: पहाड़ चाकू के साथ वायवीय काटने;

3) काटने टेप: पहाड़ चाकू के साथ वायवीय काटने;

4) blanking: using mechanical undercutting. 4) ब्लैंकिंग: मैकेनिकल अंडरकटिंग का उपयोग करना। In the process of feeding, pneumatic clamp is used to clamp the electric cell and then the coiling needle is rotated to realize the through hole, and it has the function of hot hole. खिलाने की प्रक्रिया में, वायवीय क्लैंप का उपयोग इलेक्ट्रिक सेल को जकड़ने के लिए किया जाता है और फिर छेद के माध्यम से महसूस करने के लिए कोइलिंग सुई को घुमाया जाता है, और इसमें गर्म छेद का कार्य होता है। When the equipment USES the function of through hole and hot hole, wet diaphragm is needed. जब उपकरण छेद और गर्म छेद के माध्यम से फ़ंक्शन का उपयोग करता है, तो गीला डायाफ्राम की आवश्यकता होती है। If the customer process requires the use of dry diaphragm, then the needle should be regularly sprayed with a film release agent. यदि ग्राहक प्रक्रिया को सूखे डायाफ्राम के उपयोग की आवश्यकता होती है, तो सुई को नियमित रूप से फिल्म रिलीज एजेंट के साथ छिड़का जाना चाहिए। Short circuit detection during blanking. ब्लैंकिंग के दौरान शॉर्ट सर्किट का पता लगाना। Short circuit detector: 100v-500v dc adjustable; शॉर्ट सर्किट डिटेक्टर: 100v-500v डीसी समायोज्य; Current, 1 microampere-9 microamperes. वर्तमान में, 1 माइक्रोएम्पियर -9 माइक्रोएम्पर।

5. टेप फीडिंग डिवाइस को बंद करें: पैसिव अनइंडिंग मेथड, कम्पलीट अनइंडिंग, प्रेस हेड, माउंटेन नाइफ कटिंग बाय सिलेंडर, टेप वाइंडिंग लेंथ को आवश्यकतानुसार सेट किया जा सकता है।

6. Conveying parts into pieces: intermittent conveyor belt is adopted, which is in line with the beat of the whole machine, and is arranged horizontally. 6. भागों को टुकड़ों में विभाजित करना: आंतरायिक कन्वेयर बेल्ट को अपनाया जाता है, जो पूरी मशीन के बीट के अनुरूप होता है, और क्षैतिज रूप से व्यवस्थित होता है। Materials are discharged on the right side of the equipment, qualified products and defective products are inspected, qualified products are delivered to the collection station, and defective products fall into the waste collection box. सामग्रियों को उपकरण के दाईं ओर डिस्चार्ज किया जाता है, योग्य उत्पादों और दोषपूर्ण उत्पादों का निरीक्षण किया जाता है, योग्य उत्पादों को संग्रह स्टेशन तक पहुंचाया जाता है, और दोषपूर्ण उत्पाद अपशिष्ट संग्रह बॉक्स में आते हैं।

7. मशीन संरचना विवरण

1) the frame is made of welded steel profiles and processed by aging. 1) फ्रेम वेल्डेड स्टील प्रोफाइल से बना है और उम्र बढ़ने से संसाधित होता है। The wall board is made of high-quality steel plates and the two sides are ground with high planeness and good structural rigidity to ensure the operation accuracy. दीवार बोर्ड उच्च-गुणवत्ता वाली स्टील प्लेटों से बना है और संचालन सटीकता सुनिश्चित करने के लिए दोनों पक्ष उच्च योजना और अच्छी संरचनात्मक कठोरता के साथ जमीन हैं।

2) गाइड रोलर: एल्यूमीनियम मिश्र धातु की सतह का इलाज सुपरहार्ड ऑक्सीकरण द्वारा किया जाता है, उच्च सतह कठोरता और पहनने में आसान नहीं है;

3) इलेक्ट्रिक कंट्रोल बॉक्स मशीन के अंदर स्थित है, हार्डवेयर और वायरिंग को कार्यात्मक ब्लॉकों में विभाजित किया जाता है, मजबूत वर्तमान और कमजोर वर्तमान को अलग किया जाता है, इसमें शॉर्ट सर्किट अधिभार, बिजली रिसाव और समान नुकसान के संरक्षण कार्य होते हैं;

4) मानव-मशीन इंटरफ़ेस डिजाइन मानवकृत और वैज्ञानिक है, और गलती स्थान प्रदर्शित किया जा सकता है;

5) यह टेप को तोड़ने और सामग्री का उपयोग करने के अलार्म फ़ंक्शन से सुसज्जित है, और सामग्री के निरंतर रोलिंग को सुनिश्चित करने के लिए मशीन स्वचालित रूप से बंद हो जाएगी;

6) it is equipped with sound and photoelectric alarm functions (short circuit, little pole ear, belt connection, etc.) detection functions; 6) यह ध्वनि और फोटोइलेक्ट्रिक अलार्म फ़ंक्शंस (शॉर्ट सर्किट, थोड़ा पोल कान, बेल्ट कनेक्शन, आदि) से लैस है; Rejection function; अस्वीकृति समारोह; With the diaphragm, the positive and negative plate can have a single roll function; डायाफ्राम के साथ, सकारात्मक और नकारात्मक प्लेट में एक ही रोल फ़ंक्शन हो सकता है;

7) इसमें तैयार उत्पादों की गिनती और ध्रुवीय टुकड़ों की लंबाई को मापने का कार्य है;

8) उपकरण में प्रभावी सुरक्षा सुरक्षा सुविधाएं हैं।

Iii. Iii। Equipment operating environment उपकरण ऑपरेटिंग वातावरण

1. उपकरण वजन: 500-1500 kg प्रति यूनिट;

2. परिवेश का तापमान: पार्टी के कारखाने पर्यावरण द्वारा निर्धारित ए;

3. नियंत्रण बिजली की आपूर्ति: तीन चरण 380V, 50HZ, 5KVA वोल्टेज उतार-चढ़ाव रेंज: + 10% -10%;

4. संपीड़ित हवा: सुखाने के बाद, निस्पंदन और दबाव स्थिरीकरण: आउटलेट दबाव 6.0kg / सेमी 2 से अधिक है;

5. वैक्यूम: वैक्यूम स्रोत पार्टी द्वारा प्रदान किया जाएगा एक, k-80kpa;

6. पार्टी यह सुनिश्चित करेगी कि साइट पर हवा बिना पड़ी हो;

Iv. Iv। Installation, debugging and training स्थापना, डिबगिंग और प्रशिक्षण

1. जब तक अन्यथा लिखित रूप में आवश्यक न हो, पार्टी स्थापना स्थल पर मशीनों को प्राप्त करने, अनपैक करने और परिवहन के लिए जिम्मेदार होगी।

2. पार्टी बी उपकरण की स्थापना, डिबगिंग और सिस्टम एकीकरण के लिए जिम्मेदार होगी।

3. After the installation is completed, both parties shall conduct trial production of the equipment in small batches. 3. स्थापना पूर्ण होने के बाद, दोनों पक्ष छोटे बैचों में उपकरणों का परीक्षण उत्पादन करेंगे। Only after the equipment is qualified and approved by party a, can the equipment be officially mass-produced. उपकरण द्वारा योग्य और पार्टी द्वारा अनुमोदित होने के बाद ही उपकरण आधिकारिक तौर पर बड़े पैमाने पर उत्पादित किया जा सकता है।

4. Party b shall provide training for party a's personnel free of charge. 4. पार्टी बी पार्टी के कर्मियों के लिए नि: शुल्क प्रशिक्षण प्रदान करेगी। The contents include the normal use, maintenance, fault analysis and troubleshooting, operation of the equipment सामग्री में सामान्य उपयोग, रखरखाव, गलती विश्लेषण और समस्या निवारण, उपकरणों का संचालन शामिल है

सुरक्षा और आपातकालीन प्रक्रिया।

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
