1. डिजाइन की आवश्यकताओं के बिजली सेल दीर्घकाय मशीन:

1.1. 1.1। The equipment is based on the process design requirements of the battery strapping machine, and the battery intelligent automatic strapping machine is manufactured based on the industry 4.0 design. उपकरण बैटरी स्ट्रैपिंग मशीन की प्रक्रिया डिजाइन आवश्यकताओं पर आधारित है, और बैटरी बुद्धिमान स्वचालित दीर्घकाय मशीन उद्योग 4.0 डिजाइन के आधार पर निर्मित है। The production line includes: feeding mechanism, feeding manipulator, stacking and positioning station, bundling position, spraying position, and discharging line उत्पादन लाइन में शामिल हैं: फीडिंग मेकेनिज्म, फीडिंग मैनिप्युलेटर, स्टैकिंग और पोजीशनिंग स्टेशन, बंडलिंग पोजिशन, छिड़काव पोजिशन और डिस्चार्जिंग लाइन

1.3. 1.3। Conditions of use: उपयोग की शर्तें:

1.3.1 बिजली की आपूर्ति की स्थिति: मुख्य बिजली की आपूर्ति: 220V: 15%

1.3.2 संपीड़ित हवा: mp 0.5mpa, 10L / 30Min

1.3.3 परिवेश का तापमान: 0 ℃ ~ 40 ℃।

1.3.4 सापेक्ष आर्द्रता: 10 ~ 60% आरएच

1.4. 1.4। Production requirements: उत्पादन आवश्यकताओं:

1.4.1 उपस्थिति आवश्यकताएँ:

1.4.1.1 वर्दी उपस्थिति, कोई विरूपण नहीं;

1.4.1.2 कोई पिनहोल, प्रवाह चिह्न, या अन्य दोष;

1.4.2 आकार की आवश्यकताएँ:

1.4.2.1. 1.4.2.1। Product width 35-100mm. उत्पाद की चौड़ाई 35-100 मिमी।

1.4.2.2 उत्पाद की लंबाई: 50-150 मिमी

1.4.2.3 उत्पाद की दीवार की मोटाई: 3.8-12 मिमी

1.4.3 बैटरी बारकोड

1.4.3.1. 1.4.3.1। On the front, use the laser printed qr code or paste the barcode मोर्चे पर, लेजर मुद्रित क्यूआर कोड का उपयोग करें या बारकोड पेस्ट करें

1.5. 1.5। Performance requirements of the battery strapping machine: बैटरी स्ट्रैपिंग मशीन की प्रदर्शन आवश्यकताएं:

Requirements to be met under normal production conditions; सामान्य उत्पादन स्थितियों के तहत आवश्यकताओं को पूरा करना; Feeding mechanism, positioning mechanism, sweep mechanism, binding mechanism, manipulator mechanism, stable and reliable, simple operation; खिला तंत्र, स्थिति तंत्र, स्वीप तंत्र, बाध्यकारी तंत्र, जोड़तोड़ तंत्र, स्थिर और विश्वसनीय, सरल ऑपरेशन; All moving parts should have reasonable, reliable, easy to operate lubrication mechanism. स्नेहन तंत्र को संचालित करने के लिए सभी चलती भागों में उचित, विश्वसनीय, आसान होना चाहिए।

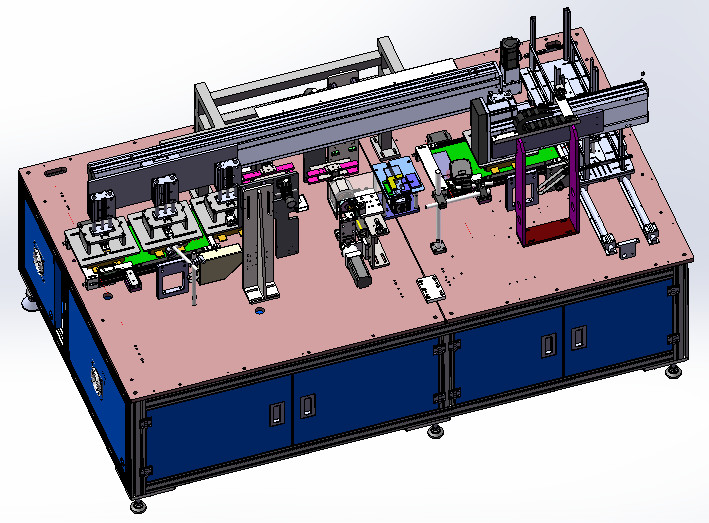

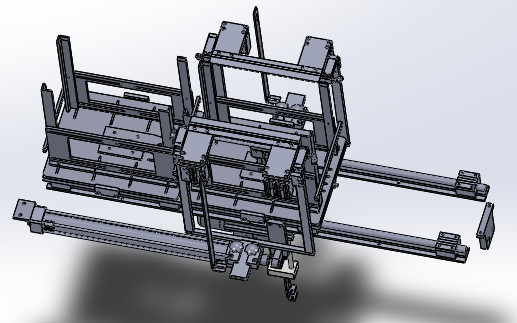

उपकरण के 1.5 योजनाबद्ध आरेख

1.5.1 उपकरण व्यवसाय का आकार (इकाई: मिमी): 2300 * 1300 * 1500 (लंबाई * चौड़ाई * ऊंचाई)

2. इलेक्ट्रिक सेल दीर्घकाय मशीन के मुख्य घटक:

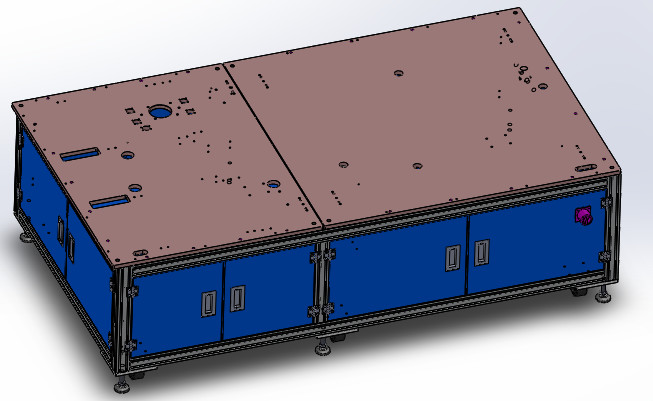

2.1, रैक

2.2.1 फ्रेम सिस्टम को 30X60 एल्यूमीनियम प्रोफाइल और A3 शीट धातु भागों के साथ इकट्ठा किया गया है।

2.2. 2.2। Loading station of dish material पकवान सामग्री का लोडिंग स्टेशन

2.2.1 डिजाइन आवश्यकताओं

2.2.1.1 feeding power is driven by cylinder and two feeding boxes. 2.2.1.1 खिला शक्ति सिलेंडर और दो खिला बक्से द्वारा संचालित है। There are positioning baffles on the left and right sides, lifting mechanism, बायीं और दायीं ओर पोजिशनिंग बफल्स हैं, मेकेनिज्म लिफ्टिंग,

एक तरफ फोटोइलेक्ट्रिक डिटेक्शन स्विच से लैस है

2.2.1.2 process parameters: the positioning width can be adjusted according to the size of the battery. 2.2.1.2 प्रक्रिया पैरामीटर: पोजिशनिंग चौड़ाई को बैटरी के आकार के अनुसार समायोजित किया जा सकता है। The manual feeding level is about three stations, and the intermediate manipulator takes the feeding level मैनुअल खिला स्तर तीन स्टेशनों के बारे में है, और मध्यवर्ती जोड़तोड़ खिला स्तर लेता है

2.2.2 मुख्य उपकरण विन्यास

2.2.3 फ़ंक्शन: मैन्युअल रूप से सामग्री बॉक्स पर डिस्क सामग्री के पूरे ढेर की बैटरी डालते हैं, फोटोइलेक्ट्रिक डिटेक्शन स्विच का पता लगाता है कि सामग्री के सिलेंडर को मध्य स्थान पर स्थानांतरित किया जाता है और सामग्री को लेने के लिए फीडिंग मैनिपुलेटर का इंतजार करता है, और दो खिला बक्से खिला को प्रसारित करते हैं

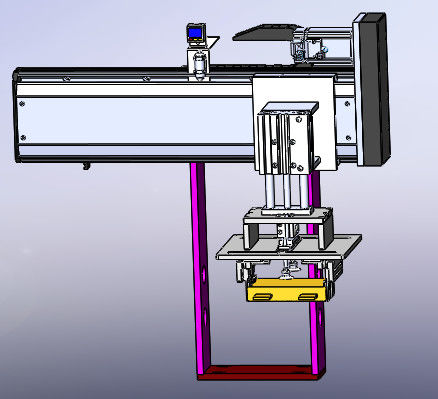

2.3 बैटरी खिला मैनिपुलेटर

2.3.2. 2.3.2। Main parts of equipment उपकरण के मुख्य भाग

2.3.2.1. 2.3.2.1। Battery feeding hand: it is composed of servomotor, lead screw module, proximity switch, lifting cylinder, suction plate group, etc. The structure is simple and practical. बैटरी फीडिंग हैंड: यह सर्वोमोटर, लेड स्क्रू मॉड्यूल, प्रॉक्सिमिटी स्विच, लिफ्टिंग सिलेंडर, सक्शन प्लेट ग्रुप आदि से बना है। यह संरचना सरल और व्यावहारिक है। . ।

2.3.2.1.1: sucker group movement is controlled by servo motor of screw module for accurate positioning. 2.3.2.1.1: चूसने वाला समूह आंदोलन सटीक स्थिति के लिए पेंच मॉड्यूल के सर्वो मोटर द्वारा नियंत्रित किया जाता है। Proximity switch battery available. निकटता स्विच बैटरी उपलब्ध है।

2.3.2.1.2: वर्कपीस सुविधाजनक, निरंतर, स्थिर और विश्वसनीय है।

2.4 फ़ंक्शन: ट्रे में बैटरी को बैटरी ट्रांसफर तंत्र और खाली ट्रे को खाली ट्रे संग्रह तंत्र में खींचें

2.4 बैटरी हस्तांतरण तंत्र

24.1.1. 24.1.1। Battery transmission mechanism: this mechanism is mainly composed of stepping motor, belt, bracket, positioning cylinder, proximity switch, etc. बैटरी ट्रांसमिशन तंत्र: यह तंत्र मुख्य रूप से मोटर, बेल्ट, ब्रैकेट, पोजिशनिंग सिलेंडर, प्रॉक्सिमिटी स्विच, आदि से बना है।

2.4.2.1 शक्ति तंत्र: समायोज्य गति।

2.4.2.2. 2.4.2.2। The battery is ensured without damage to the battery through positioning tooling पोजिशनिंग टूलिंग के माध्यम से बैटरी को क्षति के बिना बैटरी सुनिश्चित की जाती है

स्थिति निर्धारण टूलिंग और बैटरी की 2.4.2.3 स्थिति को आसानी से समायोजित किया जा सकता है, स्थिति सटीकता के साथ position। 0.1 मिमी

2.4.2.4 बेल्ट बेल्ट तनाव तंत्र

2.4.2.5 आधार, तंत्र मुख्य रूप से बेस प्लेट और पोजिशनिंग पिन, पोजिशनिंग पिन पोजिशनिंग से बना है, स्थिरता और विश्वसनीयता, सरल ऑपरेशन सुनिश्चित करता है।

2.4.3 फ़ंक्शन: फीडिंग मैनिपुलेटर से बैटरी को स्थिति में स्थानांतरित करें और सामग्री को लेने के लिए वोल्टेज प्रतिरोध मैनिपुलेटर को मापने के लिए प्रतीक्षा करें

2.5.1.1. 2.5.1.1। Scanning mechanism: this mechanism is mainly composed of bracket, scanning gun, etc. स्कैनिंग तंत्र: यह तंत्र मुख्य रूप से ब्रैकेट, स्कैनिंग बंदूक आदि से बना है।

2.5.2.1 ब्रैकेट ऊँचाई कोण को मनमाने ढंग से समायोजित किया जा सकता है

2.5.3 फ़ंक्शन: बैटरी के मूल डेटा को इकट्ठा करने और कंप्यूटर सिस्टम में प्रसारित करने के लिए बैटरी की सतह पर क्यूआर कोड को स्कैन करें।

2.6.1.1 डिवाइस मुख्य रूप से ब्रैकेट, उठाने वाले सिलेंडर, फोटोइलेक्ट्रिक सेंसर जांच, ब्लॉक और इसी तरह से बना है।

2.6.2.1 ब्रैकेट को बैटरी के आकार के अनुसार मनमाने ढंग से समायोजित किया जा सकता है

2.6.3 फ़ंक्शन: स्टैक और सेल की स्थिति।

2.7.1.1. 2.7.1.1। Rotation mechanism: this mechanism is mainly composed of stepping motor, belt, bracket, positioning cylinder, proximity switch, etc. रोटेशन तंत्र: यह तंत्र मुख्य रूप से मोटर, बेल्ट, ब्रैकेट, पोजिशनिंग सिलेंडर, प्रॉक्सिमिटी स्विच, आदि से बना है।

2.7.2.1 टेप रखने की व्यवस्था: समायोज्य गति,

2.7.2.2. 2.7.2.2। The battery is ensured without damage to the battery through positioning tooling पोजिशनिंग टूलिंग के माध्यम से बैटरी को क्षति के बिना बैटरी सुनिश्चित की जाती है

2.7.2.3. 2.7.2.3। Positioning tooling and battery can be adjusted conveniently, with positioning accuracy ≤± 0.1mm पोजिशनिंग टूलिंग और बैटरी को आसानी से समायोजित किया जा सकता है, पोजिशनिंग सटीकता के साथ।। 0.1 मिमी

2.7.2.4 बेल्ट बेल्ट तनाव तंत्र

2.7.2.5 आधार, तंत्र मुख्य रूप से बेस प्लेट और पोजिशनिंग पिन, पोजिशनिंग पिन पोजिशनिंग से बना है, स्थिरता और विश्वसनीयता, सरल ऑपरेशन सुनिश्चित करता है।

2.7.3 फ़ंक्शन: क्षैतिज जोड़तोड़ से ली गई विद्युत कोशिकाओं को एक साथ टेप करना

2.8.1.1 खिला हेरफेर: यह तंत्र मुख्य रूप से ब्रैकेट, उठाने वाले सिलेंडर, स्क्रू रॉड मॉड्यूल, सक्शन डिस्क, विनियमन रॉड, आदि से बना है।

2.8.2.1 ब्रैकेट को बैटरी के आकार के अनुसार मनमाने ढंग से समायोजित किया जा सकता है

2.8.3 फ़ंक्शन: बैटरी को सेल ट्रांसफर तंत्र से स्ट्रैपिंग पोजिशनिंग जिग असेंबली में ले जाएं

2.9.1.1. 2.9.1.1। Code scanning mechanism: this mechanism is mainly composed of bracket, code gun, etc. कोड स्कैनिंग तंत्र: यह तंत्र मुख्य रूप से ब्रैकेट, कोड गन, आदि से बना है।

2.9.2.1 ब्रैकेट ऊँचाई कोण को मनमाने ढंग से समायोजित किया जा सकता है

2.9.3 फ़ंक्शन: कंप्यूटर सिस्टम के डेटा विश्लेषण सेट द्वारा वर्गीकृत बैटरी प्रकारों के अनुसार, विभिन्न कोड बैटरी सतह पर स्प्रे किए जाते हैं।

2.10.1.1. 2.10.1.1। Battery transmission mechanism: this mechanism is mainly composed of stepping motor, belt, bracket, positioning cylinder, proximity switch, etc. बैटरी ट्रांसमिशन तंत्र: यह तंत्र मुख्य रूप से मोटर, बेल्ट, ब्रैकेट, पोजिशनिंग सिलेंडर, प्रॉक्सिमिटी स्विच, आदि से बना है।

2.10.2.1 शक्ति तंत्र: समायोज्य गति,

2.10.2.2. 2.10.2.2। No damage to the battery is guaranteed through positioning tooling पोजिशनिंग टूलिंग के माध्यम से बैटरी को कोई नुकसान नहीं पहुँचाया जाता है

2.10.2.3. 2.10.2.3। Positioning tools and batteries can be easily adjusted, with positioning accuracy ≤± 0.1mm पोजिशनिंग टूल्स और बैटरी को आसानी से समायोजित किया जा सकता है, पोजिशनिंग सटीकता के साथ।। 0.1 मिमी

2.10.2.4 बेल्ट बेल्ट तनाव तंत्र

2.10.2.5 आधार, तंत्र मुख्य रूप से बेस प्लेट और पोजिशनिंग पिन, पोजिशनिंग पिन पोजिशनिंग से बना है, स्थिरता और विश्वसनीयता, सरल ऑपरेशन सुनिश्चित करता है।

2.10.3 फ़ंक्शन: क्षैतिज मैनिपुलेटर से ली गई बैटरी, कोड के छिड़काव और रोबोट के भौतिक स्तर तक पहुंचाने की प्रतीक्षा कर रही है
