I. उपकरण प्रोफ़ाइल:

1 अवलोकन

This machine is specially designed for the coating of battery cell shell. इस मशीन को विशेष रूप से बैटरी सेल शेल के कोटिंग के लिए डिज़ाइन किया गया है। It is suitable for square battery cell products to cover with a circle of glue. यह वर्ग बैटरी सेल उत्पादों को गोंद के एक चक्र के साथ कवर करने के लिए उपयुक्त है।

1.1 gluing process: after gluing, battery insulation cover 0.5mm grows on the upper edge of the tape; 1.1 gluing प्रक्रिया: gluing के बाद, बैटरी इन्सुलेशन कवर 0.5 मिमी टेप के ऊपरी किनारे पर बढ़ता है; It is required that the sealing should be tightly fitted without lifting, please see the following figure for details: यह आवश्यक है कि सील को उठाने के बिना कसकर फिट किया जाना चाहिए, कृपया विवरण के लिए निम्नलिखित आंकड़ा देखें:

1.2 अनुकूली बैटरी का मॉडल निम्नानुसार है: ग्लूइंग मशीन दो मॉडल (42173255) को पूरा करने में सक्षम होना चाहिए, विवरण के लिए निम्नलिखित आंकड़े को देखें।

1.2 the accuracy deviation of film sticking is ≤0.5mm (if the accuracy of incoming material of the battery is qualified). 1.2 फिल्म चिपके की सटीकता विचलन accuracy0.5 मिमी है (यदि बैटरी की आने वाली सामग्री की सटीकता योग्य है)। There are no wrinkles and no obvious bubbles on the surface of film sticking battery (the diameter of a single bubble is <2mm, and the diameter of a single bubble is <5). फिल्म चिपकी हुई बैटरी की सतह पर कोई झुर्रियाँ और कोई स्पष्ट बुलबुले नहीं हैं (एकल बुलबुले का व्यास <2 मिमी है, और एकल बुलबुले का व्यास <5 है)।

1.3 उत्पादन हरा: 5PPM (सभी प्रकार की बैटरी पर लागू)।

1.4 उपकरण एक व्यक्ति द्वारा संचालित किए जाएंगे और इसे अकेले या पाइपलाइन के साथ जोड़ा जा सकता है।

2. प्रक्रिया पैरामीटर और वर्कफ़्लो

2.1 मुख्य तकनीकी पैरामीटर

3 उपकरण रचना

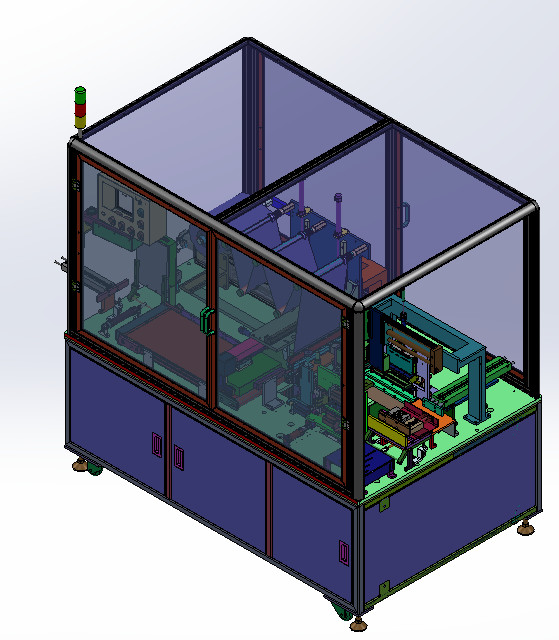

3.1 रचना नीचे दिखाई गई है

3.2 मुख्य संरचना विवरण

3.2.1 feeding component: the initial positioning mechanism for feeding. 3.2.1 खिला घटक: खिलाने के लिए प्रारंभिक स्थिति तंत्र। The aluminum battery is placed on the feeding mechanism manually. एल्यूमीनियम बैटरी को मैन्युअल रूप से खिला तंत्र पर रखा गया है। The positioning block is made of POM plastic to protect the battery from abrasion. बैटरी को घर्षण से बचाने के लिए पोजीशन ब्लॉक POM प्लास्टिक से बना है।

3.2.2 स्थिति घटक: टुकड़े टुकड़े करने से पहले एल्यूमीनियम बैटरी की सटीक स्थिति के लिए तंत्र, और सर्वो मोटर बैटरी को एक सटीक स्थिति में धकेलने के लिए पुल प्लेट चलाती है।

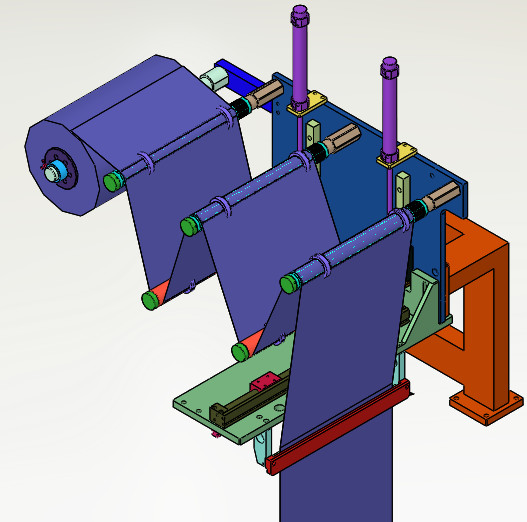

3.2.3 चिपकने वाला विधानसभा: मैन्युअल रूप से चिपकने वाली टेप को रील में रखें, चिपकने वाली टेप को कसने के लिए सिलेंडर को जकड़ें, चिपकने वाली टेप को खोलने के लिए चिपकने वाला उद्घाटन तंत्र, और चिपकने वाला काटने के लिए ब्लेड को चलाने के लिए रॉडलेस सिलेंडर। फीता।

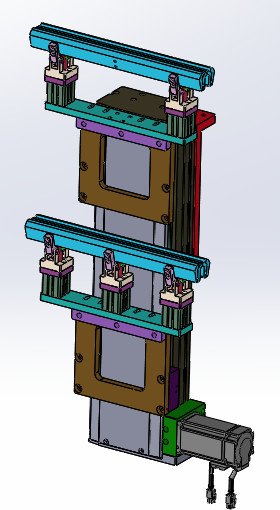

3.2.4 चिपकने वाला पुलिंग असेंबली: सर्वो मोटर ऊपर जाने के लिए क्लैंपिंग जबड़े को चलाती है, और चिपकने वाली टेप को चिपकने वाली टेप को सेट की लंबाई से बाहर खींचने के लिए क्लैंप किया जाता है।

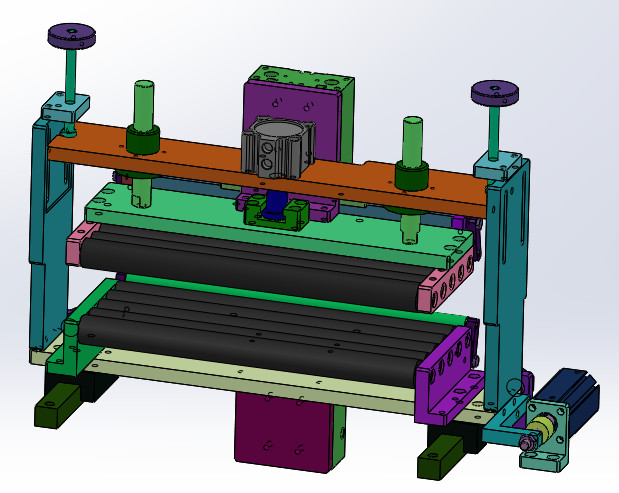

3.2.5 adhesive package: the adhesive tape is clamped down and pulled apart. 3.2.5 चिपकने वाला पैकेज: चिपकने वाला टेप नीचे दब जाता है और अलग हो जाता है। The servo motor pushes the aluminum battery forward to form a side u-shaped adhesive package. इमदादी मोटर एक तरफ यू-आकार के चिपकने वाला पैकेज बनाने के लिए एल्यूमीनियम बैटरी को आगे बढ़ाती है। After arriving at the position, the upper and lower pressure rollers move respectively to attach the adhesive tape to the aluminum shell. स्थिति में पहुंचने के बाद, ऊपरी और निचले दबाव रोलर्स एल्यूमीनियम खोल में चिपकने वाला टेप संलग्न करने के लिए क्रमशः चलते हैं। On the two sides, the press roller moves separately and sticks the rubber belt on the side of the aluminum shell. दो पक्षों पर, प्रेस रोलर अलग-अलग चलता है और एल्यूमीनियम खोल के किनारे पर रबर की बेल्ट चिपका देता है।

.6 पैकेज साइड टेप घटक: जब बैटरी जगह में होती है, ऊपरी और निचले सिलेंडर ऊपरी और निचले टेप को पोंछने के लिए चलती है, और नीचे सिलेंडर नीचे टेप को पोंछने के लिए चलती है।

3.2.7 बैटरी प्रणोदन तंत्र: सर्वो मोटर बैटरी को आगे बढ़ाने के लिए बॉल स्क्रू को चलाती है, टेप लगी होती है, और बैटरी के आकार के अनुसार बैटरी पुश प्लेट को बदला जा सकता है।

3.2.8 बैटरी विस्थापन तंत्र: बैटरी को यू-आकार के टेप में लपेटे जाने के बाद, विस्थापन तंत्र बैटरी का पता लगाने के लिए नीचे दबाता है, और रॉडलेस सिलेंडर बैटरी को परीक्षण स्टेशन तक एक दूरी पर स्थानांतरित करने के लिए ले जाता है।

3.2.9 control system: the electrical panel is installed independently in the electrical box, with leakage switch, dc stability power supply and other power circuit components, control PLC, relay, motor control device, etc. And external connection, using connectors and terminal table. 3.2.9 नियंत्रण प्रणाली: विद्युत पैनल विद्युत बॉक्स में स्वतंत्र रूप से स्थापित किया जाता है, जिसमें रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य पावर सर्किट घटक, नियंत्रण पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि और बाहरी कनेक्शन, कनेक्टर्स और टर्मिनल का उपयोग करते हैं। तालिका। PLC adopts omron. पीएलसी omron को गोद ले। The ceiling of the power cable is partially perforated. पावर केबल की छत आंशिक रूप से छिद्रित है। Cables and air ducts between other equipment are wired and piped below. अन्य उपकरणों के बीच केबल और हवा नलिकाएं वायर्ड और नीचे पाइप की जाती हैं।

5 ऊर्जा मीडिया

5.1 बिजली की आपूर्ति

5.1.1 वोल्टेज: AC220V% 10% रैखिक चरण 1% से कम 0.5s का तात्कालिक परिवर्तन।

5.1.2 आवृत्ति: 50 हर्ट्ज Hz 1 हर्ट्ज।

5.2 हवा

5.2.1 दबाव: वायु स्रोत पार्टी 0.4-0.6 एमपीए शुष्क हवा प्रदान करेगी।

5.2.2 क्षमता: 15L / मिनट।
