1. समारोह विवरण:
The zc-zd6 oven has a stainless steel inner, and each studio works independently. Zc-zd6 ओवन में एक स्टेनलेस स्टील इनर है, और प्रत्येक स्टूडियो स्वतंत्र रूप से काम करता है। The heating, vacuuming and aeration work in an automatic circulation mode. हीटिंग, वैक्यूमिंग और वातन स्वचालित परिसंचरण मोड में काम करते हैं। The time of each working section is set by touch screen.The oven adopts PLC control system, touch screen operation, blast heating, heat dissipation.The heating time is short, the heat dissipation time is fast, the pressure preservation effect is good.Heating methods: heat radiation, heat conduction, heat exchange, heat convection प्रत्येक कार्य खंड का समय टच स्क्रीन द्वारा निर्धारित किया जाता है। ओवन पीएलसी नियंत्रण प्रणाली, टच स्क्रीन ऑपरेशन, ब्लास्ट हीटिंग, हीट डिसऑर्डर को गोद लेती है। ताप समय कम होता है, गर्मी अपव्यय समय तेज होता है, दबाव संरक्षण प्रभाव अच्छा होता है। हेटिंग तरीके: गर्मी विकिरण, गर्मी चालन, गर्मी विनिमय, गर्मी संवहन
2. ओवन संरचना:
1) उपकरण संरचना में कॉम्पैक्ट और उचित है, दिखने में सुंदर और कम जगह घेरता है।
2) उपकरण संचालित करने के लिए सरल है, कोई पेशेवर प्रशिक्षण की आवश्यकता नहीं है, और श्रमिक आसानी से इसे मास्टर कर सकते हैं।
3) उपकरण टेक्स्ट कंट्रोल वाल्व, वैक्यूम पंपिंग और नाइट्रोजन फिलिंग को अपनाता है, जिसमें उच्च दक्षता होती है, कर्मियों को बचाता है और अच्छा उत्पाद प्रदर्शन प्रदान करता है।
4) उपकरण एक दूसरे को प्रभावित किए बिना ऊपरी, मध्य और निचले तीन परतों, 3 मिमी मोटी 304 स्टेनलेस स्टील लाइनर, मजबूत जंग प्रतिरोध, एकल दरवाजा एकल नियंत्रण में विभाजित हैं।
5) डिवाइस यूनिवर्सल मूविंग कॉस्टर से लैस है, जिसे डिवाइस के शिफ्ट होने पर आसानी से ले जाया जा सकता है।
6) उपकरण 304 स्टेनलेस स्टील हीटिंग ट्यूब का तार भीतरी हीटिंग प्रकार को गोद ले, तापमान नियंत्रण एक समान है, उपकरण 80 ℃, 100 ℃, 120 ℃ और अन्य तापमान निगरानी बिंदु कारखाने से पहले तापमान पर नजर रखने के लिए किया गया है, ताकि तापमान अलग-अलग समय में प्रत्येक उपकरण समान होने के लिए।
7) the equipment is sealed with silicone rubber seal strip, and the door is made of 15mm thick toughened glass. 7) उपकरण को सिलिकॉन रबर सील पट्टी के साथ सील किया गया है, और दरवाजा 15 मिमी मोटी कड़े ग्लास से बना है। Each door is designed with an observation window. प्रत्येक दरवाजा एक अवलोकन खिड़की के साथ बनाया गया है।
8) परिसंचारी प्रशंसक प्रणाली पीठ में है।
3. उपकरण तकनीकी मानकों:
1) ओवन का तापमान: कमरे का तापमान ~ 150 ℃ (सेट किया जा सकता है)।
2) ओवन के समग्र आयाम: 1280 x 1140 x 1900 मिमी
3) टैंक विनिर्देश: 660 (चौड़ाई) × 750 (गहराई) × 330 (ऊंचाई) मिमी।
4) काम वोल्टेज: 380V / एसी, एकल बॉक्स सर्किट नियंत्रण।
5) ओवन की कुल शक्ति: 8KW।
6) टैंक तापमान त्रुटि: (2 ℃ (कोई भार नहीं)।
7) हीटिंग समय: तापमान के लिए 1 घंटे नो-लोड कोर का स्थिरीकरण।
8) सतह का तापमान: जब उपकरण 120 ℃, सतह .40 ℃ पर काम करता है।
9) मुख्य ताप तापमान नियंत्रण: 1 ℃ के भीतर तापमान त्रुटि प्रदर्शित करें।
10) मुख्य हीटिंग का हीटिंग नियंत्रण: हीटिंग करते समय, सुरक्षा स्विच 150 ℃ पर सेट किया जाता है।
11) उपकरण के कारखाने छोड़ने से पहले टैंक के अंदर 8 बिंदुओं पर तापमान की एकरूपता की जांच करें, और टैंक और डिस्प्ले तापमान को controlled 2 ℃ के भीतर नियंत्रित किया जा सकता है।
12) परिसंचारी पवन प्रणाली, प्रक्रिया प्रोग्रामिंग और स्वचालित नियंत्रण में सक्षम सहित।
13) उच्च तापमान अलार्म समारोह के साथ, स्वचालित तापमान अलार्म पर।
14) desiccant फ्रेम सामग्री: उच्च गुणवत्ता मोटी कोल्ड रोल्ड प्लेट।
15) सुखाने कक्ष सामग्री: सभी 3 मिमी मोटी 304 स्टेनलेस स्टील से बना है।
16) इलेक्ट्रिक कंट्रोल डिवाइस: ब्रांडेड बिजली के सामान से बने ठोस राज्य रिले द्वारा नियंत्रित।
17) बिजली की विफलता के स्वत: संरक्षण समारोह के साथ, स्वत: अधिक तापमान अलार्म और कम वैक्यूम अलार्म।
18) बेकिंग विधि: हीटिंग ट्यूब को आंतरिक ट्यूब के आसपास गर्म किया जाता है, और गर्म हवा परिचालित होती है।
19) वैक्यूम होल्डिंग समय: -0.1mpa की स्थिति के तहत 24 घंटे के बाद %98%।
20) वैक्यूम डिग्री: - 0.1mpa।
21) नियंत्रण मोड: xinjie के पीएलसी स्वचालित नियंत्रण।
22) उपकरण का वजन: लगभग 650 किग्रा।
4, प्रक्रिया उदाहरण: (श्वास प्रकार: वायु - वायु - वायु ... सभी तरह से)
टच स्क्रीन द्वारा ओवन हीटिंग, हीटिंग टाइम / तापमान, वैक्यूम पंपिंग, ड्राई एयर और अन्य मापदंडों की सेटिंग के माध्यम से, पीएलसी स्वचालित रूप से निम्नलिखित कार्य पूरा करता है: वैक्यूम पंपिंग → खड़े → सूखी हवा भरने → वैक्यूम पंपिंग → खड़े → सूखी हवा भरने ( दोहराया चक्र); ओवरवर्टिस और अल्ट्रासोनिक अलार्म सिस्टम स्वचालित रूप से हीटिंग बॉडी को डिस्कनेक्ट कर सकते हैं। ऑपरेशन की प्रक्रिया को ग्राहकों की आवश्यकताओं के अनुसार सेट किया जा सकता है
5, ऑपरेटिंग वातावरण:
1) तापमान: -30 ℃ ~ 70 ℃।
2) आर्द्रता: 75% से नीचे।
3) साइट: कोई प्रदूषण और कोई मजबूत विद्युत चुम्बकीय हस्तक्षेप।
नोट: खरीदार 5.5bar से ऊपर सूखी गैस या नाइट्रोजन, वैक्यूम और संपीड़ित हवा प्रदान करेगा

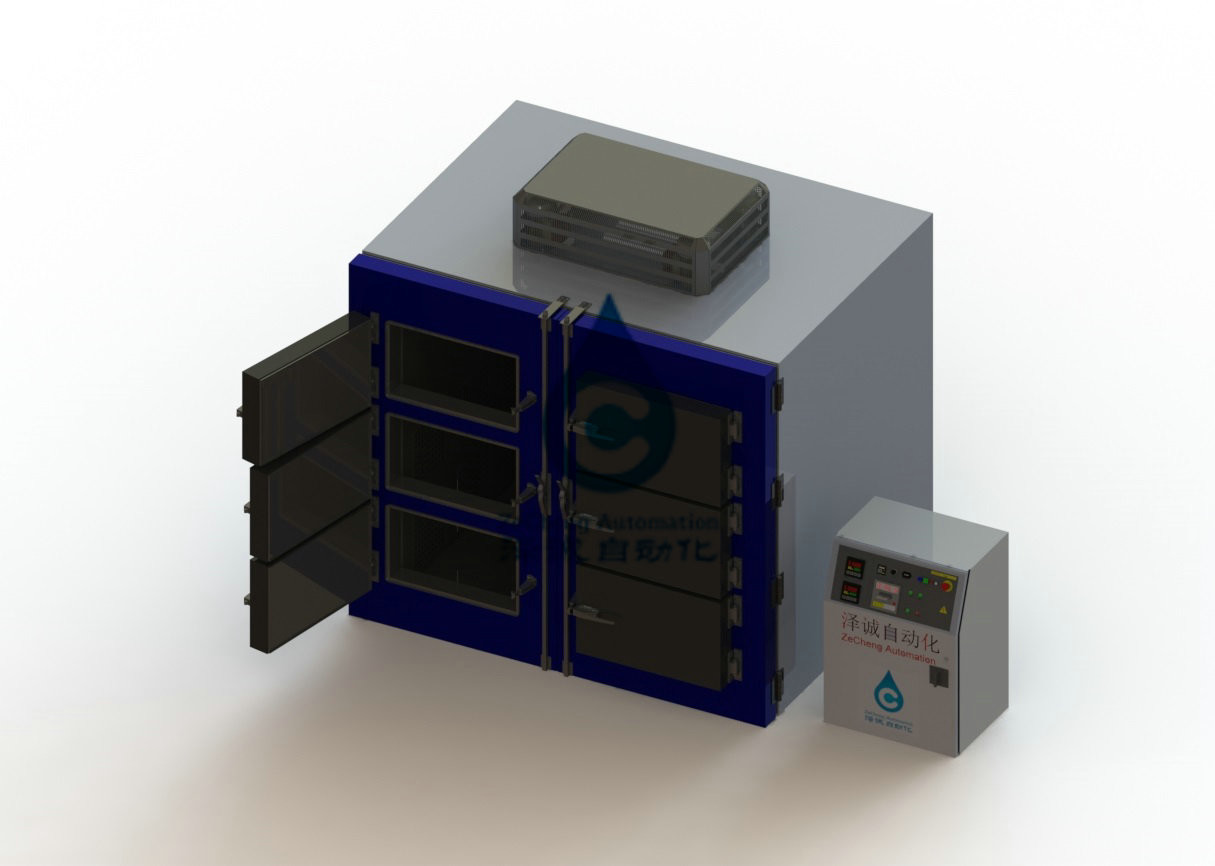

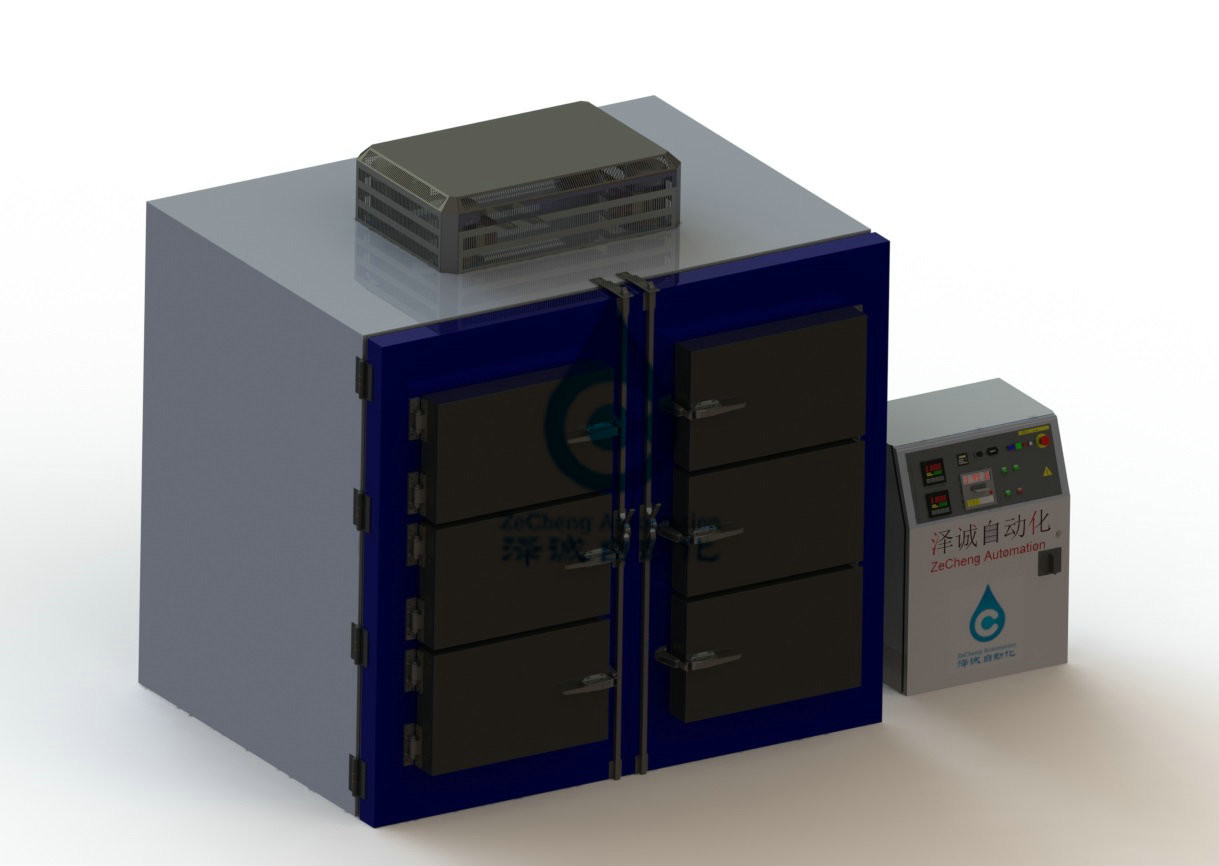

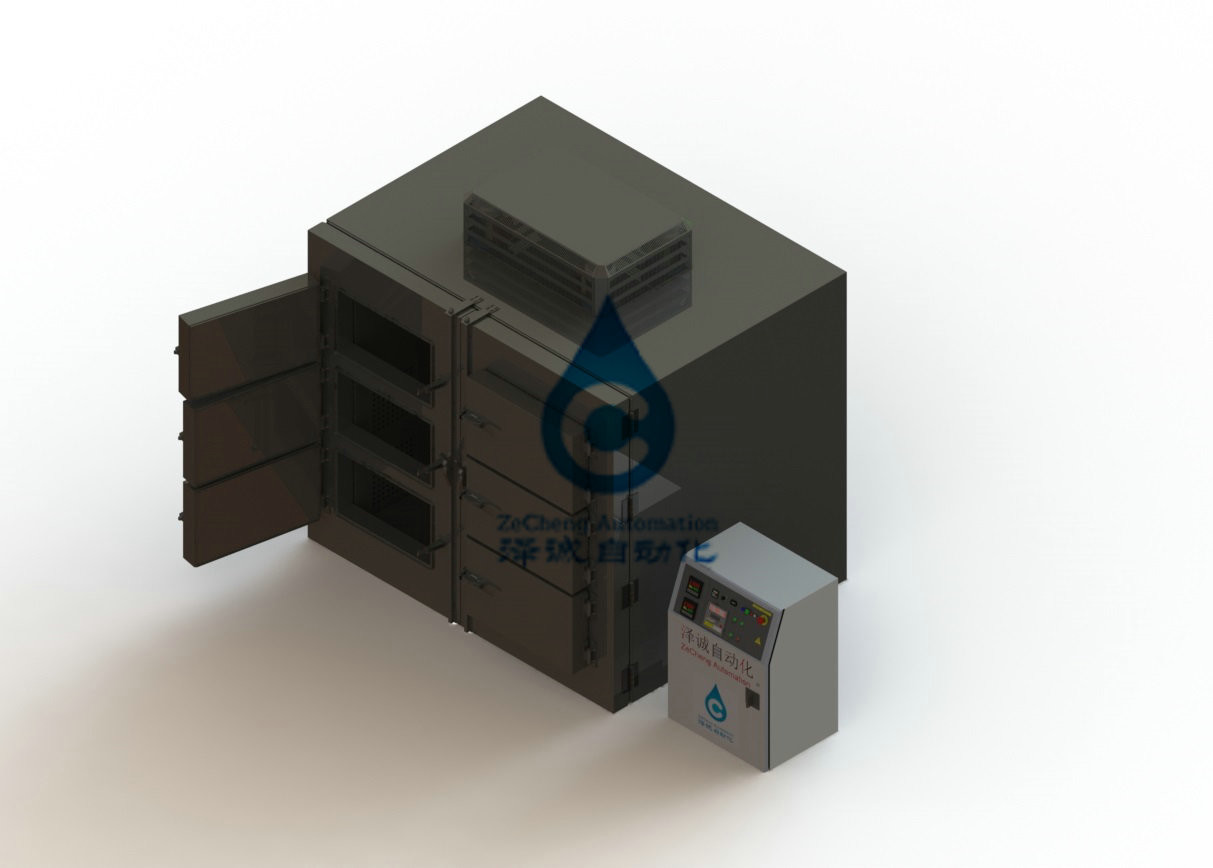

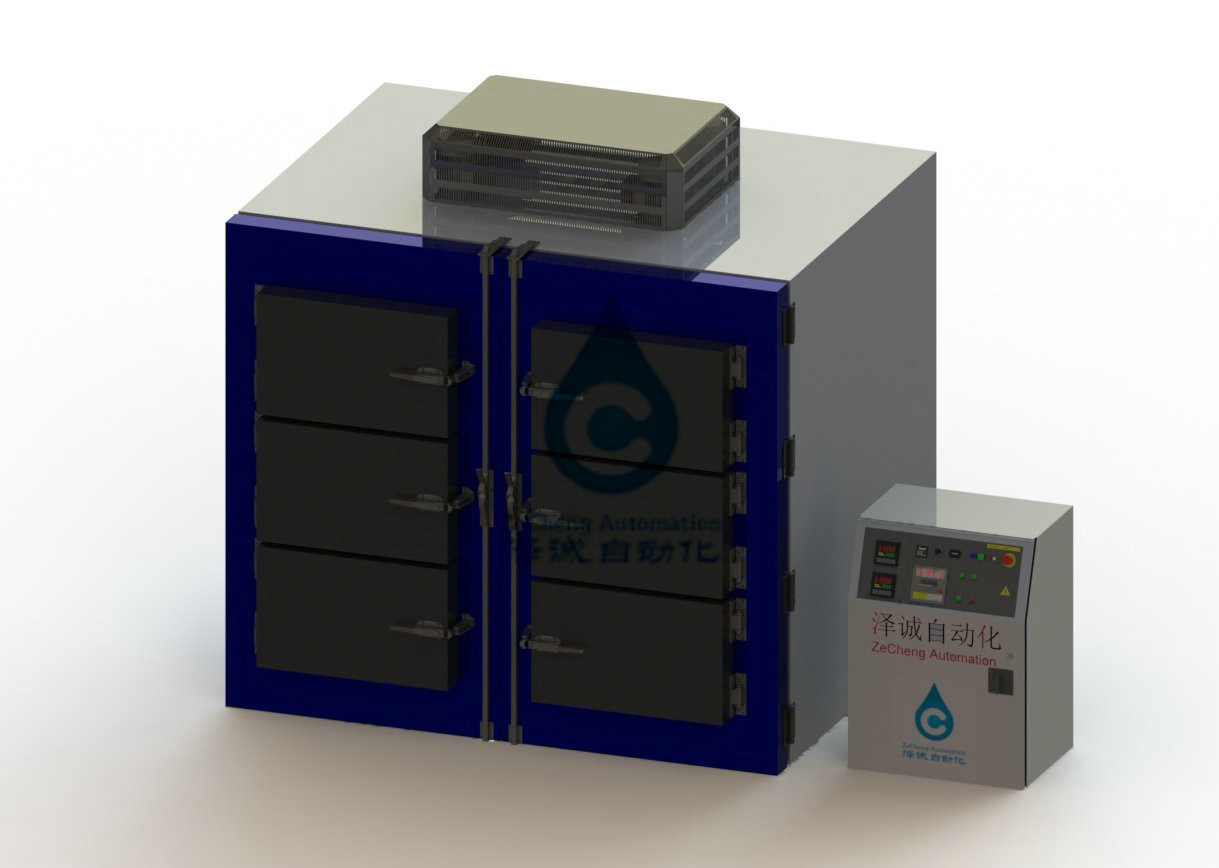

अनुलग्नक 2: उपकरण का योजनाबद्ध आरेख (इलेक्ट्रिक कैबिनेट की योजना 1 पक्ष, उपकरण के पीछे वाला पंखा)
टैंक विनिर्देश: 660 (चौड़ाई) × 750 (गहराई) × 330 (ऊंचाई) मिमी
आयाम: 1280 x 1140 x 1900 मिमी।
