1, उपकरण परिचय।
1.1, डिवाइस ब्लूटूथ फ्लेक्सिबल पैकेजिंग बैटरी, लिक्विड इंजेक्शन, स्टैंडिंग, सीलिंग और अन्य उत्पादन प्रक्रियाओं के शॉर्ट-सर्किट टेस्ट के लिए उपयुक्त है।
1.2, उत्पादन के संचालन, मैनुअल फीडिंग और मैनुअल फीडिंग के लिए मशीन को सुखाने के कमरे में स्थापित किया जाएगा।
1.3,3. 1.3,3। Main functions of this machine: इस मशीन के मुख्य कार्य:
1.3.1) मैनुअल स्कैनिंग और फीडिंग
तरल इंजेक्शन से पहले 1.3.2 शॉर्ट सर्किट परीक्षण
1.3.3) उत्पाद डेटा का कंप्यूटर प्रबंधन
1.3.4) इंजेक्शन के बाद बैटरी को वैक्यूम में रखा गया है
1.3.5) स्वचालित वैक्यूम सील
1.3.6) स्वचालित पैकेजिंग
1.3.7) कृत्रिम पदार्थ के तहत
1,4. 1,4। Adapt to product specifications उत्पाद विनिर्देशों के लिए अनुकूल
| नमूना | डब्ल्यू (मिमी) | एल (मिमी) | एच |
| ZEAA07A | 12-40 | 15-60 | 4-15 |

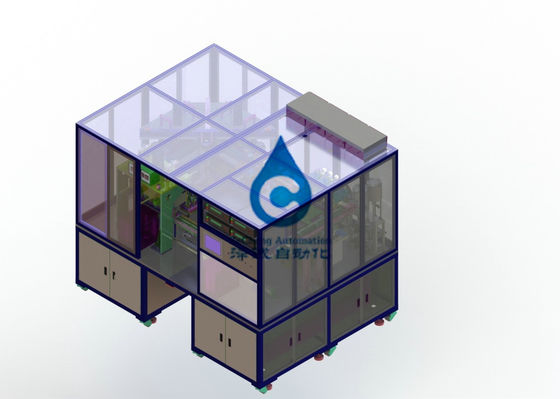

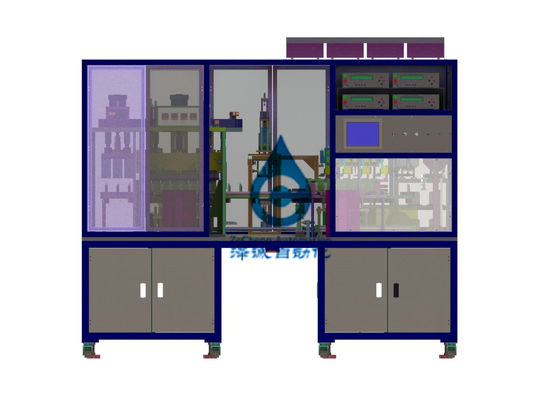

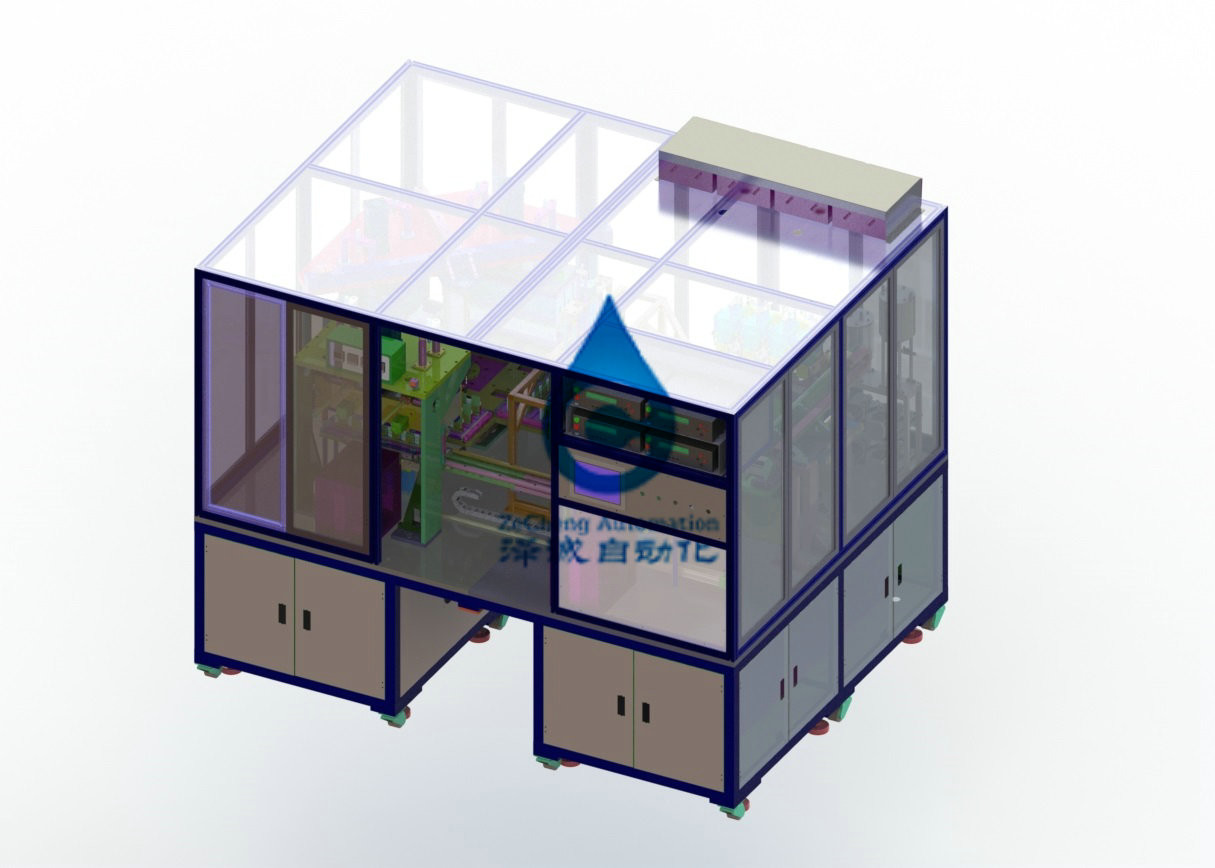

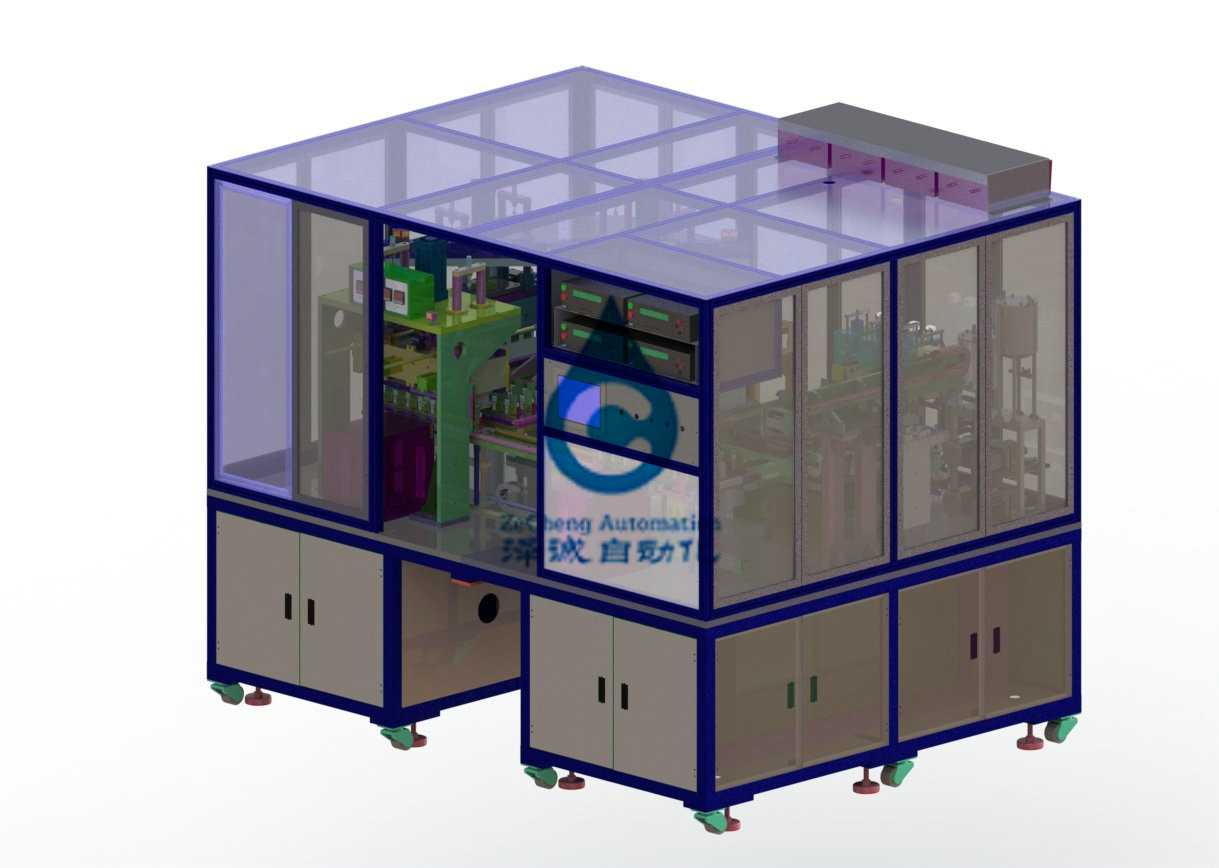

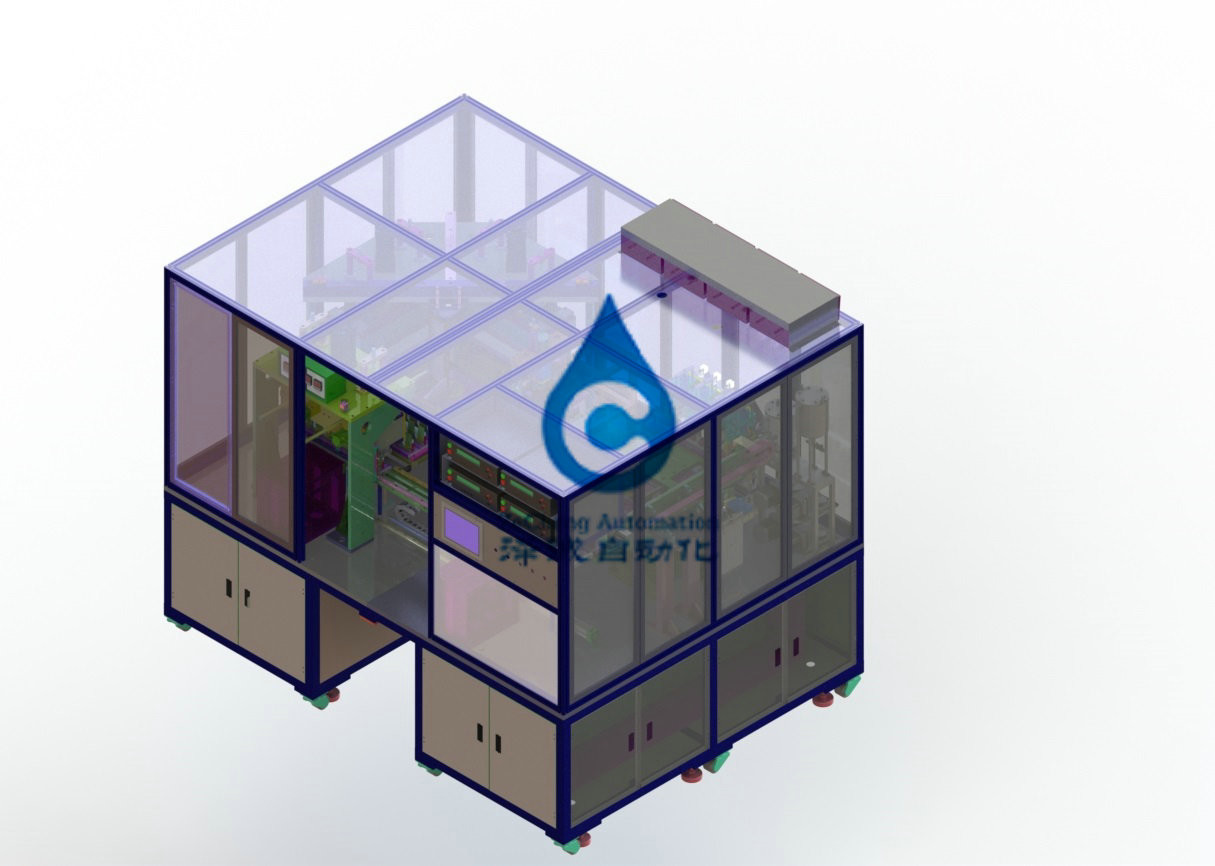

2, उपकरण संदर्भ चित्र
3, उपकरण के मुख्य मापदंडों
1.Appearance reference size: approx. 1. संदर्भ संदर्भ आकार: लगभग। 2600(L)*2000(W)*2250mm(H), weight: approx. 2600 (एल) * 2000 (डब्ल्यू) * 2250 मिमी (एच), वजन: लगभग। 1000KG. 1000kg।
2. तीसरे पक्ष के उपकरण कॉन्फ़िगर किए जाने वाले: तरल इंजेक्शन पंप: 4 सेट (इलेक्ट्रिक तरल इंजेक्शन पंप); इंजेक्शन सटीकता 25 0.25%। अधिकतम प्रवाह दर 10mL / s है। शॉर्ट सर्किट परीक्षक: चार USES यांग्त्ज़ी YD9820A इन्सुलेशन प्रतिरोध परीक्षक,। प्रतिरोध माप सीमा: 1 x 1012 x 103 Ω - 1 x, प्रतिरोध माप सटीकता: <10 ग्राम or प्लस या माइनस 3% प्लस या माइनस 3 शब्द, या 10 ग्राम or प्लस या माइनस 8% प्लस या माइनस 3 शब्द।
3. पूर्व इंजेक्शन शॉर्ट-सर्किट टेस्ट और पोस्ट-इंजेक्शन शॉर्ट-सर्किट टेस्ट के डेटा की तुलना कॉन्फ़िगर कंप्यूटर पर की जा सकती है।
4. उपकरण की क्षमता: 15PPM के बारे में, प्रक्रिया के प्रवाह पर निर्भर करता है, जब बैटरी का कुल समय 3 मिनट होता है।
5. वैक्यूम सेटिंग: # 1 गुहा: -60kpa, # 2 गुहा: -80kpa।
6. वैक्यूम पैकेज की स्थापना: पैकेज वैक्यूम: -80 ~ 85KPa, पैकेज तापमान: अधिकतम 250 C, पैकेज समय: 6 सेकंड से अधिक नहीं, सिर की चौड़ाई: 6 ~ 8MM। खोलने से बैटरी पैकेजिंग बढ़त के बिना बंधे क्षेत्र 5MM से अधिक।
8. बैटरी मैन चार्जिंग बॉक्स को हिलाता है
9. उपकरण संचालन संकेतक: उत्पाद उत्कृष्टता दर: 99.5%; उपकरण उपयोग: 95%
10. उपकरण पारदर्शी बाहरी आवरण और plexiglass दरवाजे से सुसज्जित है।
11. उपकरण आपातकालीन स्टॉप बटन से सुसज्जित है, और सुरक्षा खतरों वाले क्षेत्र में स्पष्ट चेतावनी के संकेत हैं
4, साइट पर्यावरण आवश्यकताओं
1. परिवेश का तापमान: पार्टी के पौधे के वातावरण द्वारा निर्धारित किया जाएगा a;
2. सापेक्ष आर्द्रता: शुष्क हवा पार्टी द्वारा प्रदान की जाएगी a;
3. बिजली की आपूर्ति: एकल चरण 220V, 50HZ, वोल्टेज में उतार-चढ़ाव की सीमा: + 10% ~ - 10%;
4. संपीड़ित हवा: सूखने, फ़िल्टर और स्थिर होने के बाद, आउटलेट हवा का दबाव 5.0kg / cm2 से अधिक है;
5. वैक्यूम स्रोत: वैक्यूम पंप या पाइपलाइन वैक्यूम, वैक्यूम डिग्री -98kpa से अधिक है; पार्टी यह सुनिश्चित करेगी कि साइट पर हवा अप्रभावित है;
