1, उपकरण विवरण:

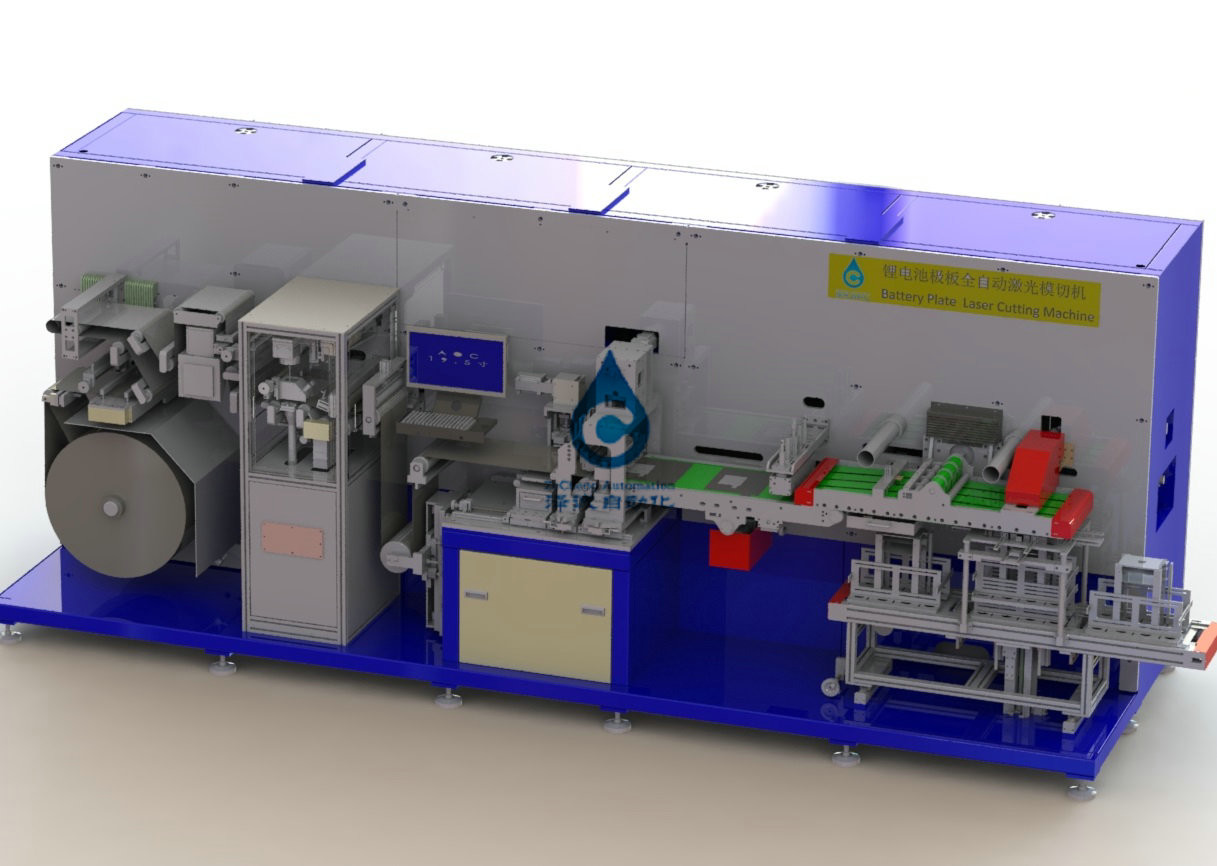

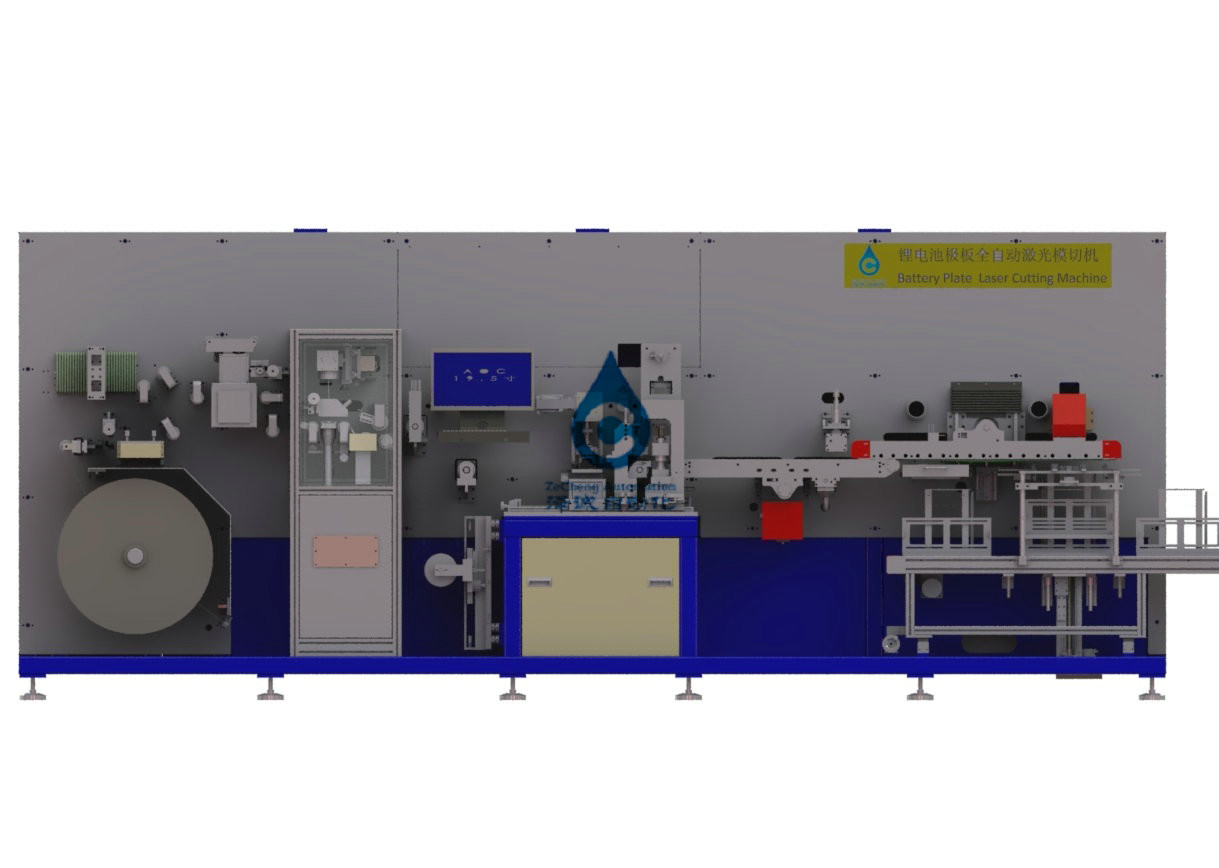

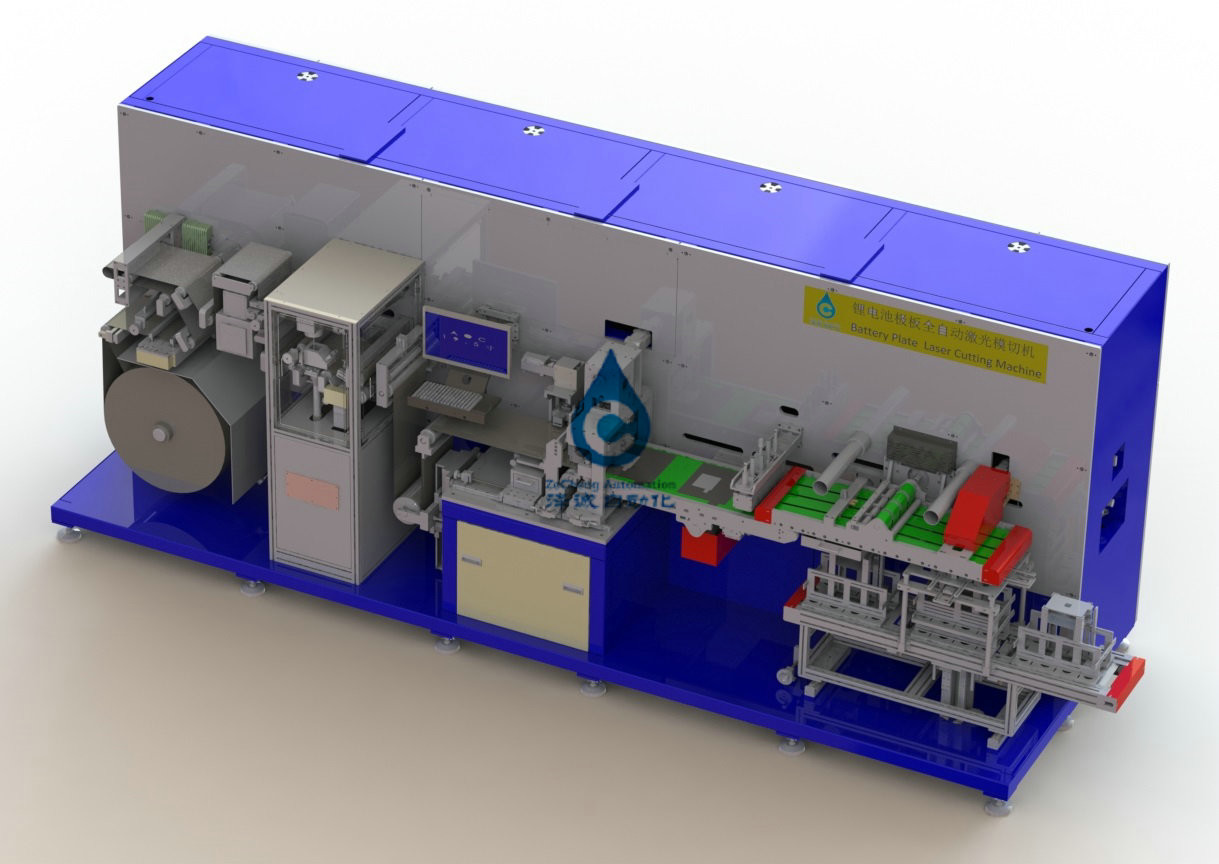

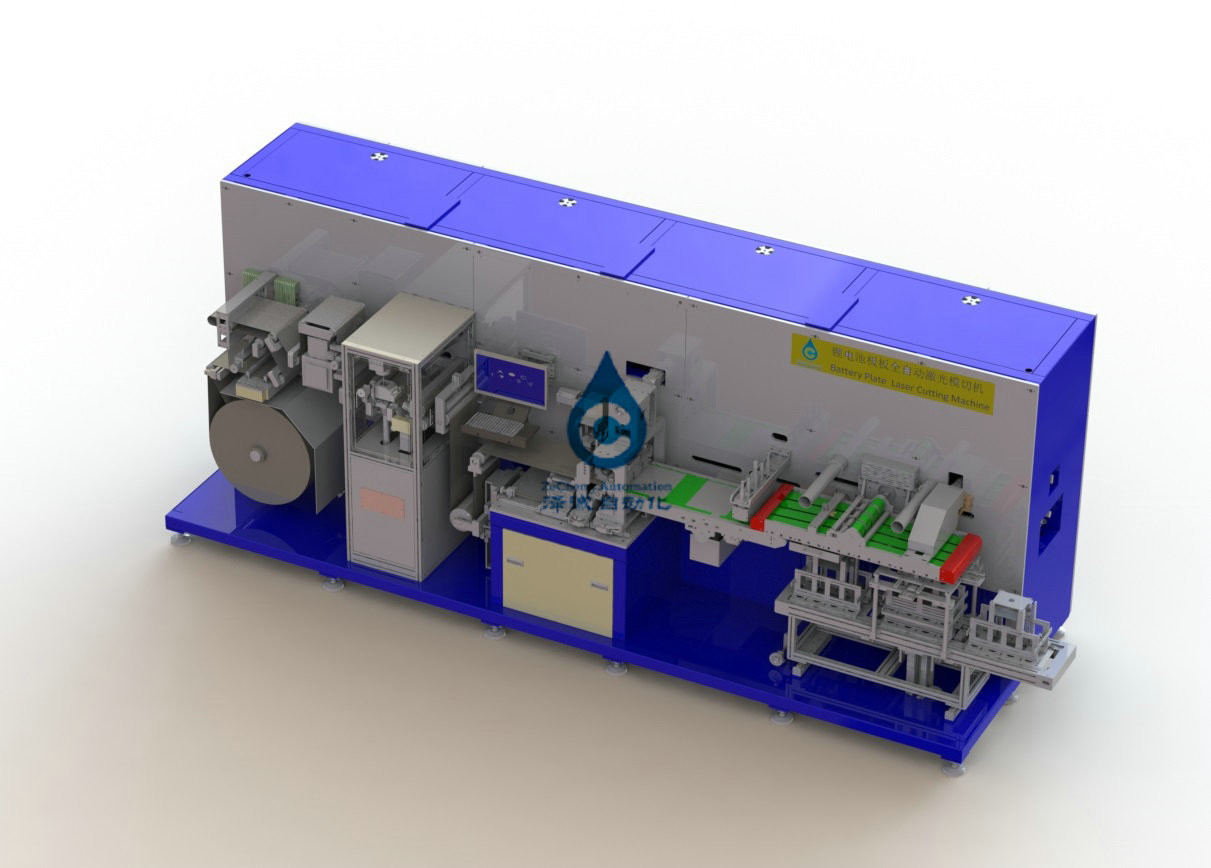

1.1 उपकरण प्रोफ़ाइल: यह उपकरण लेमिनेटेड लिथियम आयन बैटरी की लेजर चिप स्लाइसिंग प्रक्रिया को पूरा करता है और एकल चिप में निरंतर कॉइल सामग्री को काटता है। डिवाइस को स्थापित करने के लिए आर्टिफिशियल रोल पोल रोलिंग inflatable शाफ्ट, डिवाइस स्वचालित रूप से वॉल्यूम डालते हैं, रोलिंग प्रक्रिया के तंत्र को सुधारते हैं। स्वचालित समायोजन पर ले जाएं, और तनाव नियंत्रण प्रणाली के माध्यम से पोल के टुकड़े के तनाव को नियंत्रित करें, सर्वो तंत्र को लेजर कटिंग प्लेट स्थान पर ले जाया जाएगा, लेजर बेहद कान काटने वाला होगा, शीट के लिए काटने वाले चाकू के साथ काटने का स्थान काट रहा था। एकल पोल के टुकड़े में, फिर एकल पोल के टुकड़े को हटाने के लिए, सीसीडी डिटेक्शन प्लेट की सतह की गुणवत्ता और आयाम के माध्यम से, खराब उत्पाद को बेकार बॉक्स में गिरा दिया गया है, गैर-अनुरूपता सामग्री को सामग्री संग्रह बॉक्स में भेजा गया था।
2, उपकरण अनुकूलन और तकनीकी मापदंडों का दायरा
2.1 अनुकूली सामग्री की विशिष्टता इस प्रकार है:
|
मदविशेष विवरण
|
ZCCE03A-00 | ||
| सामग्री विनिर्देशों | खंभे का टुकड़ा | लंबाई (मिमी) | कुंडल |
| चौड़ाई / सहिष्णुता (मिमी) | 100 ~ 300 / 0.2 | ||
| मोटाई / सहिष्णुता (मिमी) | 0.05 ~ 0.25 / 0.005 | ||
| सबसे बड़ा व्यास (मिमी) | φ650 | ||
| आंतरिक व्यास (मिमी) | φ152.4mm (6 ") | ||
| कुंडल का अधिकतम वजन | 250kg | ||
3, तकनीकी मानकों और उपकरणों के कार्य:
3.1 उपकरण तकनीकी पैरामीटर:
|
विशिष्टता मद |
तकनीकी पैमाने |
| दक्षता | > 120ppm |
| ध्रुव की चौड़ाई डब्ल्यू रेंज / परिशुद्धता | 80-250mm / ± 0.2 मिमी |
| ध्रुव की ऊँचाई H श्रेणी / सटीकता | 100-280mm / ± 0.2 मिमी |
| ध्रुवीय कान कंधे की चौड़ाई Dt श्रेणी / सटीकता | 5-50mm / ± 0.25 मिमी |
| ध्रुवीय कान की चौड़ाई Wt रेंज / सटीकता | 10-100mm / ± 0.2 मिमी |
| ध्रुवीय कान की ऊंचाई एचटी रेंज / सटीकता | 10-30 मिमी / ± 0.5 मिमी (आने वाली सामग्री के आकार के अनुसार) |
| हार्डवेयर मोल्ड का कुल जीवन | Hours 100000 घंटे |
| अनाज की दर (केवल उपकरण के कारण विफलता) | ≥98% |
| योग्य दर (दोषपूर्ण आने वाली सामग्रियों को छोड़कर) | ≥99.5% |
उपकरण के 4 बाहरी आयाम:
कुल मिलाकर आकार (मिमी): लंबाई * चौड़ाई * ऊँचाई 7500 * 1780 * 2395 (सुरक्षात्मक आवरण और वैक्यूम क्लीनर सहित) उपकरण वजन: 000KK
5, उपकरण ऑपरेटिंग वातावरण
5.1. 5.1। Power supply: three-phase 380V;Voltage fluctuation is less than ±10%;The maximum power of the equipment is 16kw; बिजली की आपूर्ति: तीन चरण 380V; वोल्टेज में उतार-चढ़ाव; 10% से कम है; उपकरण की अधिकतम शक्ति 16kw है;
5.2. 5.2। Gas requirements: air source pressure (compressed air) > 6 kg/cm2, maximum consumption 50L/min, drying; गैस की आवश्यकताएं: वायु स्रोत दबाव (संपीड़ित हवा)> 6 किग्रा / सेमी 2, अधिकतम खपत 50L / मिनट, सुखाने;
5.3. 5.3। Total weight of the equipment: 6500kg; उपकरण का कुल वजन: 6500kg;
5.4. 5.4। Plant floor bearing: > 800kg/㎡; प्लांट फ्लोर असर:> 800 किग्रा / 800;
5.5. 5.5। Ambient temperature: 20 ~ 35℃; परिवेश का तापमान: 20 ~ 35 ℃;
5.6. 5.6। Relative humidity: 5 ~ 55% HR; सापेक्ष आर्द्रता: 5 ~ 55% एचआर;
5.7. 5.7। Operating environment requirements: the environmental cleanliness shall be no less than 100,000, and there shall be no corrosive gas, liquid or explosive gas on the site; ऑपरेटिंग पर्यावरण की आवश्यकताएं: पर्यावरण की सफाई 100,000 से कम नहीं होगी, और साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं होगी;
