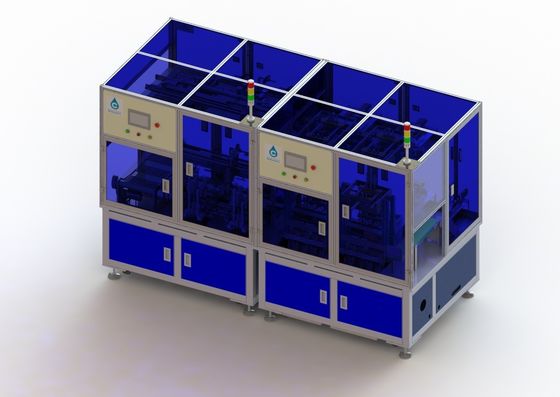

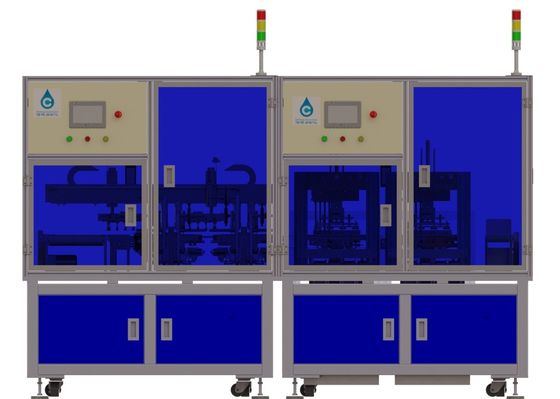

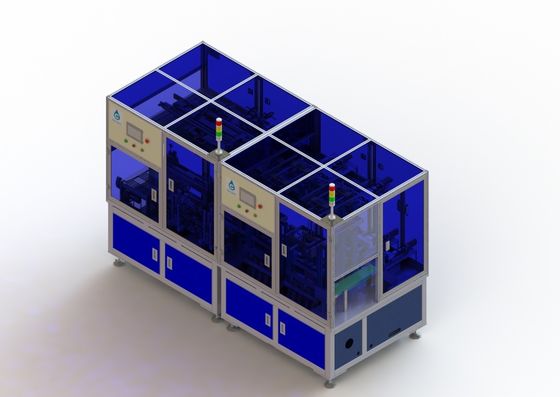

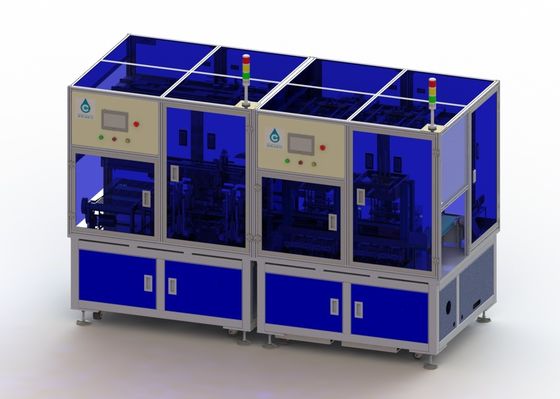

ली आयन बैटरी विनिर्माण उपकरण शेल मशीन में स्क्वायर बैटरी सेल पूंछ टेपिंग
1. डिजाइन आवश्यकताएँ
1.1.लागू कॉइलर आकार: चौड़ाई: 30 ~ 70 मिमी; ऊंचाई: 36 ~ 80 मिमी, मोटाई: 3.0 ~ 10 मिमी।
1.2.रोल कोर को चिपकाए जाने के बाद बाईं और दाईं ओर चिपकने वाले कागज की लंबाई L4:0.2 ~ 1mm . है
1.3.रील के दोनों पक्ष सममित हैं, और पूर्ण अंतर 0 ~ 3 मिमी है।
1.4.रोल कोर चिपकाए जाने के बाद डायफ्राम पेपर रोल कोर की ओर नहीं जा सकता (डायाफ्राम पेपर बिना डायफ्राम को उजागर किए रोल कोर के अंदर की ओर झुक जाता है)
1.5.रोल कोर से चिपके होने के बाद पोल का टुकड़ा और डायाफ्राम क्षतिग्रस्त नहीं होगा।
1.6 खोल में प्रवेश करते समय, कुंडल कोर और खोल मुंह के बीच एक गाइड नाली होनी चाहिए
1.7.नीचे के गोंद को चिपकाने और खोल में प्रवेश करने की प्रक्रिया के दौरान कॉइल कोर सकारात्मक और नकारात्मक कान झुकते नहीं हैं।
1.8.खोल में प्रवेश करने के बाद कुंडल कोर और खोल के किनारे के बीच का कोण है ≤ 50
1.9 शेल में प्रवेश करने के बाद कोइलिंग कोर और शेल बॉटम की भीतरी दीवार के बीच की दूरी के लिए L3:0.5±0.2mm की आवश्यकता होती है;
1.10.कॉइल कोर और शेल L1 और L2 के दो किनारों के बीच की दूरी की आवश्यकता है: ≥0.1mm
1.11, कुंडल कोर और खोल के किनारे के बीच का अंतर
1.12 कुंडल कोर खोल में प्रवेश करने के बाद, यह स्वचालित रूप से नकारात्मक इलेक्ट्रोड कान और खोल मुंह के बीच की दूरी का परीक्षण कर सकता है, और ठीक या एनजी निर्धारित कर सकता है (इस परीक्षण ड्राइंग में कोई आवश्यकता नहीं है, इसके अलावा, लंबाई के कारण ध्रुवीय कान की आपूर्ति की गई सामग्री की त्रुटि, क्या यह इस बात से निर्धारित होता है कि क्या है या नहीं?)
1.13.उत्पादन योग्यता दर 99.8%
1.14.उत्पादन उपज 95% और उत्पादन क्षमता ≥40PPM
3, उपकरण के मुख्य तकनीकी पैरामीटर
3.1 अनुकूली वस्तुएं बैटरी की लंबाई: 36 ~ 80 मिमी, बैटरी की चौड़ाई: 30 ~ 70 मिमी, बैटरी की मोटाई: 3.0 ~ 10 मिमी। स्थिति ब्लॉक के स्थान को समायोजित करने की आवश्यकता है, एल्यूमीनियम खोल फ़ीड टैंक का आकार।
3.2 उपकरण के तकनीकी पैरामीटर
|
मद |
विशेष विवरण | |
|
तकनीकी पैमाने
|
दक्षता (पीपीएम) | 40पीपीएम |
| सहायक समय (मिन)/शिफ्ट | 30 | |
| उत्पाद पास दर | 99.8% | |
| अनाज या चाल की दर | 95% | |
| उत्पाद मॉडल प्रतिस्थापन समय | 30 मिनट | |
| संपीड़ित वायु प्रणाली | 0.4-0.6MPa | |
| कुल शक्ति (किलोवाट) | 8 | |
| सामान्य परिचालन शक्ति (किलोवाट) | 7.6 | |
5. मुख्य उपकरण भागों का विवरण ब्लिस्टर ट्रे से मैनिपुलेटर बैटरी को पोजिशनिंग स्थिरता में चूसा जाता है, एक प्रारंभिक स्थिति, गोंद के लिए टेप फीड वॉल्यूम संस्थान, बैटरी होल्ड-डाउन तंत्र के नीचे टेप दबाव के नीचे होगा, छड़ी टेप, मैनिपुलेटर टेप बैटरियों को शेल स्टेशन, बैटरी शेल, शेल में एक फ़नल गाइड गाइड के माध्यम से चूसा जाएगा। शेल में तीन बार पुश करें, क्लैम्पिंग पुश के लिए पहले दो, प्रत्यक्ष के लिए अंतिम एक धकेलना।
