| क्रमांक |
प्रणाली संरचना |
प्रणाली विन्यास |
मात्रा |
| 1 |
रैक सिस्टम |
|
एक सेट |
| स्क्वायर वेल्डिंग फ्रेमवर्क संरचना |
1 |
| सब्सट्रेट (स्टील प्लेट चढ़ाना) |
2 |
| 2 |
बैटरी चार्जिंग सिस्टम |
|
एक सेट |
| सामग्री बिन |
1 |
| छँटाई ट्रे |
1 |
| सामग्री बॉक्स की सामग्री बदलने वाला तंत्र |
1 |
| कन्वेयर बेल्ट तंत्र |
1 |
| बैटरी उठाने का तंत्र |
1 |
| 3 |
सर्वो छँटाई प्रणाली |
|
एक सेट |
| सर्वो मोटर नियंत्रण प्रणाली |
1 |
| बैटरी सक्शन कप |
1 |
| सिलेंडर |
10 |
| लिनियर गाइड |
1 |
| बैटरी का पता लगाने वाला ब्लॉक |
1 |
| 4 |
स्वचालित चेकआउट प्रणाली |
|
1 |
| |
जांच का पता लगाने तंत्र |
30 |
| |
बैटरी वोल्टेज आंतरिक प्रतिरोध परीक्षक (काया हिओकी 3560, जापान) |
2 |
| 5 |
स्वचालित रिक्त प्रणाली |
|
1 |
| |
छँटाई पत्रिका |
1 |
| |
सामग्री वितरण तंत्र |
1 |
| 6 |
मोबाइल सिस्टम पकड़ो |
|
1 |
| |
सर्वो मोटर नियंत्रण तंत्र |
1 |
| |
गेंद पेंच तंत्र |
1 |
| |
क्लैंपिंग तंत्र |
1 |
| 7 |
ऑपरेटिंग सिस्टम |
|
एक सेट |
| |
मॉनिटर |
1 |
| |
भारतीय दंड संहिता |
1 |
| 8 |
नियंत्रण प्रणाली |
|
एक सेट |
| |
पीएलसी |
1 |
3. यांत्रिक विनिर्देश

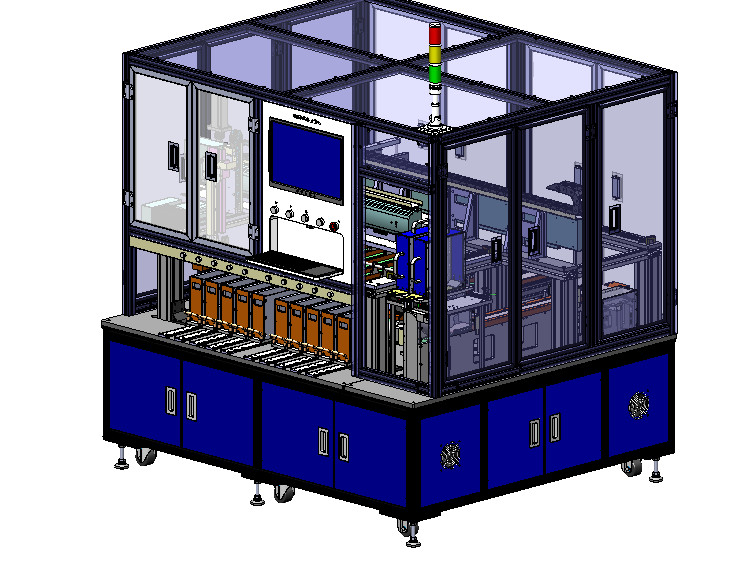

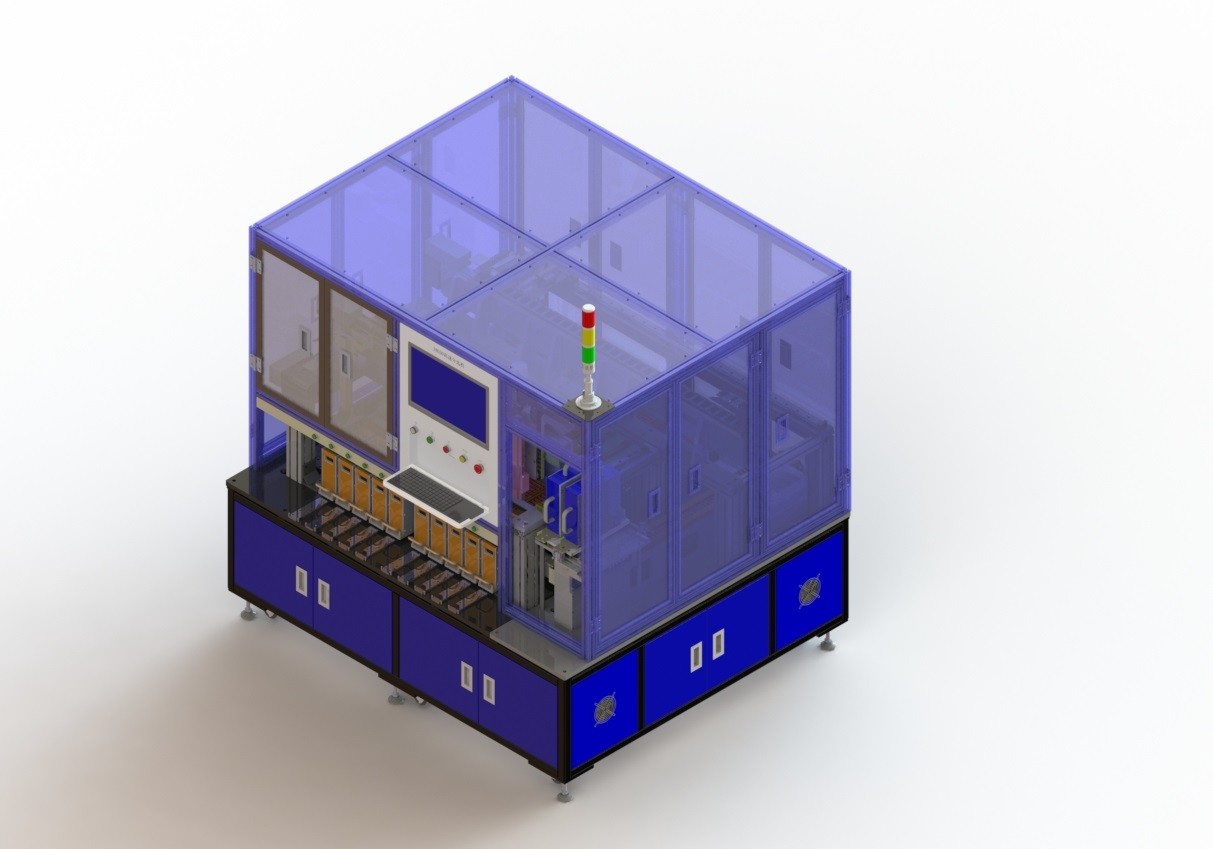

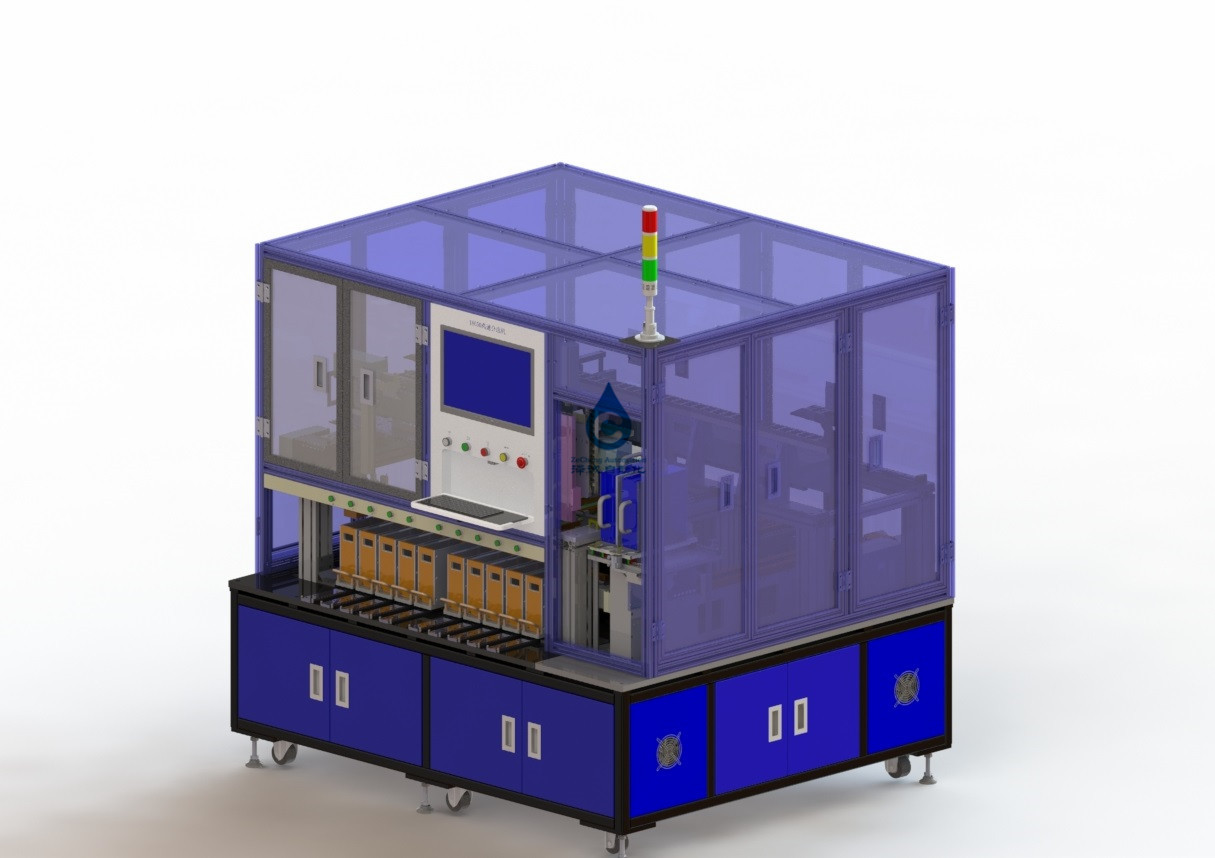

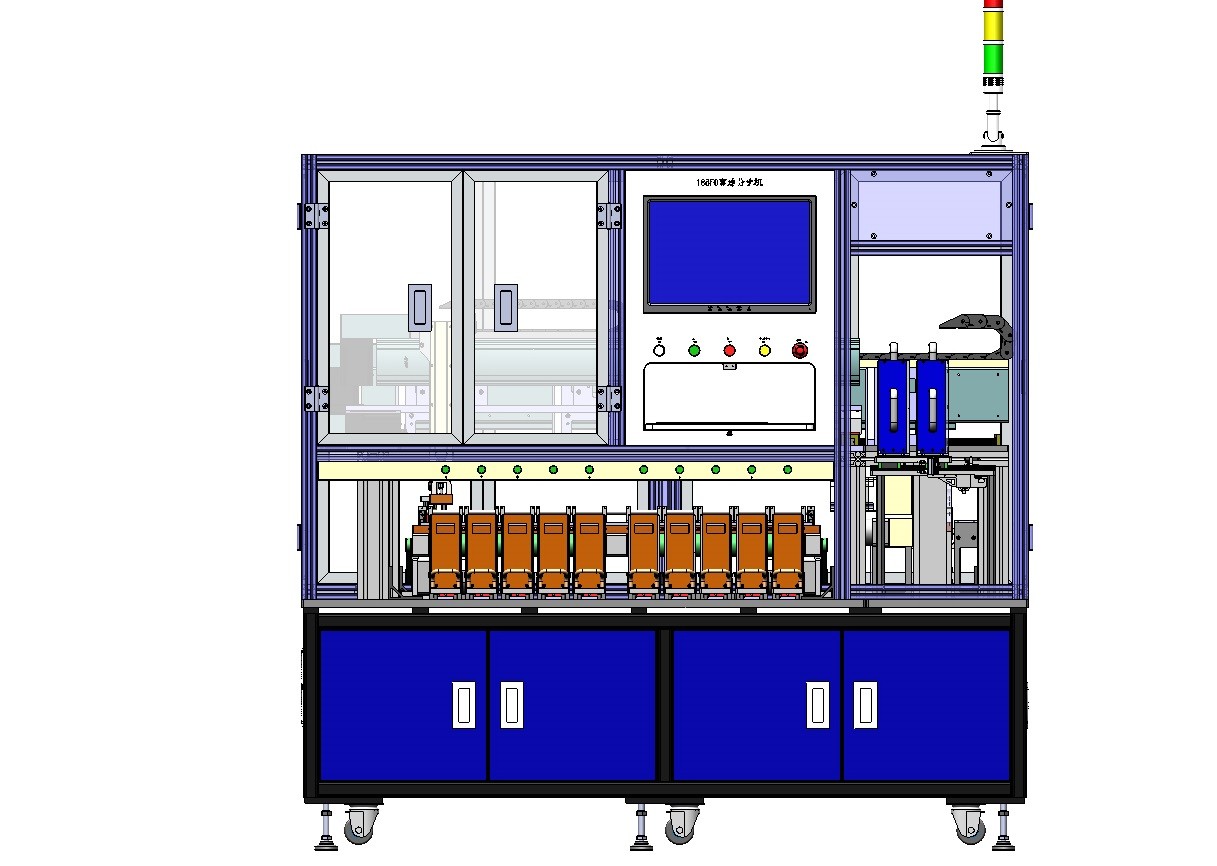

उपकरण के मुख्य घटक: उपकरण में एक फीडिंग सिस्टम, एक स्वचालित अनुक्रमण, एक स्वचालित पहचान स्टेशन, एक सॉर्टिंग मैनिपुलेटर, एक स्वचालित निर्वहन तंत्र (10 स्थिति), एक चार्जिंग मैनिपुलेटर, एक सामग्री प्राप्त करने वाला बॉक्स और एक नियंत्रण प्रणाली शामिल है।
3.1 स्वचालित खिला प्रणाली
इस प्रक्रिया में, पूरे बैटरी सेल को मैन्युअल रूप से चार्जिंग स्टेशन में रखा जाता है, नीचे की प्लेट को खुला खींचा जाता है, टर्नटेबल स्वचालित रूप से घूमता है, बैटरी को टर्नटेबल के माध्यम से कन्वेयर बेल्ट में चुना जाता है, कन्वेयर बेल्ट घूमता है, और बैटरी को ले जाया जाता है बैटरी मापने की स्थिति में।
3.2 सर्वो संदेश और छँटाई प्रणाली
सर्वो मोटर मैनिपुलेटर परीक्षण की गई बैटरियों को मापने के परिणामों के अनुसार क्रमशः अलग-अलग ट्रैक में स्थानांतरित करने और बैटरियों को चलाने के लिए ड्राइव करता है।सक्शन द्वारा बैटरी को पोजीशनिंग ब्लॉक में जकड़ लिया जाता है।जब बैटरी संबंधित स्थिति में पहुंच जाती है, तो एयर सिलेंडर पीछे हट जाता है और बैटरी को संबंधित सॉर्टिंग ट्रैक में डाल देता है।
3.3 स्वचालित जांच प्रणाली
पता लगाने की स्थिति स्वचालित रूप से बैटरी के आंतरिक प्रतिरोध या वोल्टेज का पता लगाती है, और पता लगाने के दौरान बैटरी स्थिर स्थिति में होती है।डिटेक्शन प्रोब चार सुइयां हैं, दो वोल्टेज डिटेक्शन के लिए और दो रेजिस्टेंस डिटेक्शन के लिए।
3.4 स्वचालित छँटाई और संदेश प्रणाली (10 चैनल)
पता लगाने के परिणामों के अनुसार, बैटरियों को 10 स्थितियों में वर्गीकृत किया गया है।सर्वो संदेश मैनिपुलेटर बैटरी को संबंधित गियर में डालने के बाद, कन्वेयर बेल्ट स्वचालित रूप से बैटरी की व्यवस्था करता है।जब बैटरियों की संख्या 10 तक पहुँच जाती है, तो सेंसर बैटरियों का पता लगाता है और एक संकेत देता है, और पैकिंग मैनिपुलेटर स्वचालित रूप से बैटरियों को पकड़ लेता है और उन्हें पैक कर देता है।
3.5 पैकिंग मैनिपुलेटर सिस्टम: सेंसर द्वारा यह पता लगाने के बाद कि सॉर्टिंग चैनल में बैटरियों की संख्या मात्रा तक पहुँच जाती है, मैनिपुलेटर स्वचालित रूप से बैटरियों को पकड़ लेगा और उन्हें संबंधित डिब्बे में डाल देगा।
3.6 परीक्षण सुई का जीवन 300,000 गुना से अधिक है।(और जांच को बदलने के लिए स्वचालित रूप से याद दिलाएं);
सिस्टम का आंतरिक प्रतिरोध वोल्टेज परीक्षक चयनित उत्पाद है (ग्राहक निर्दिष्ट कर सकता है)।
3.7 बॉक्स सिस्टम प्राप्त करना
उपकरण सामग्री प्राप्त करने वाले बक्से के 10 सेट से सुसज्जित है, जिनमें से प्रत्येक को अलग से लिया और रखा जा सकता है, और सेंसर सामग्री बक्से की उपस्थिति या अनुपस्थिति का पता लगाता है।
3.8 ऑपरेटिंग सिस्टम
इसे डिस्प्ले से ऑपरेट किया जा सकता है।ऑपरेशन पैनल स्टार्टअप, इमरजेंसी स्टॉप, पावर स्विच आदि से लैस है। कंप्यूटर डिस्प्ले स्क्रीन डेटाबेस डेटा प्रदर्शित करता है।
3.9 नियंत्रण कक्ष
मशीन आंतरिक रूप से एक स्वतंत्र विद्युत बोर्ड के साथ प्रदान की जाती है, और आंतरिक रूप से बिजली सर्किट घटकों जैसे रिसाव स्विच, डीसी स्थिर बिजली की आपूर्ति और जैसे, नियंत्रण, रिले, मोटर नियंत्रण उपकरणों और इसी तरह के पीएलसी के साथ प्रदान की जाती है।बाहर से कनेक्शन कनेक्टर्स और टर्मिनल ब्लॉकों द्वारा किया जाएगा।पावर केबल की छत छिद्रित है।अन्य उपकरणों के बीच केबल्स और एयर पाइप को निचले हिस्से में तार और पाइप किया जाएगा।
4. सहयोग प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
