बेलनाकार ली आयन बैटरी विनिर्माण उपकरण तरल भरने की मशीन

बेलनाकार ली आयन बैटरी विनिर्माण उपकरण तरल भरने की मशीन

1.1. 1.1। Equipment name: linear injection machine उपकरण का नाम: रैखिक इंजेक्शन मशीन

1.2. 1.2। Equipment model: jxy-z0508-p288 उपकरण मॉडल: jxy-z0508-p288

1.3. 1.3। Equipment application: liquid injection procedure of cylindrical battery उपकरण आवेदन: बेलनाकार बैटरी की तरल इंजेक्शन प्रक्रिया

1.4. 1.4। Liquid injection method: five times liquid injection, eight times static तरल इंजेक्शन विधि: पांच बार तरल इंजेक्शन, आठ बार स्थिर

1.5. 1.5। Precision of liquid injection pump: ±0.025g/ round तरल इंजेक्शन पंप की शुद्धता:: 0.025g / गोल

1.6. 1.6। Equipment capacity: 30,000/10h (2500mah), actual capacity is determined by battery capacity and process. उपकरण क्षमता: 30,000 / 10h (2500mah), वास्तविक क्षमता बैटरी की क्षमता और प्रक्रिया द्वारा निर्धारित की जाती है।

1.7. 1.7। Equipment size: 11763mmX 120mm X 1753mm(length X width X height) उपकरण का आकार: 11763mmX 120mm X 1753mm (लंबाई X चौड़ाई X ऊँचाई)

1.8. 1.8। Equipment qualification rate: 99% उपकरण योग्यता दर: 99%

1.9. 1.9। Equipment running rate: 98% उपकरण चलाने की दर: 98%

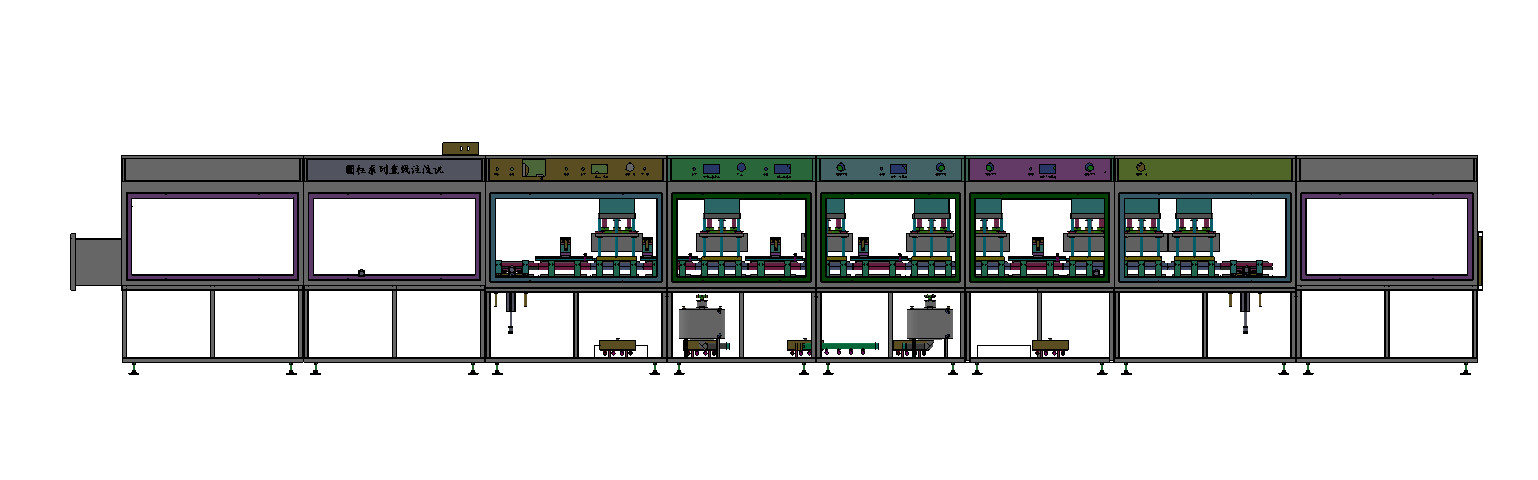

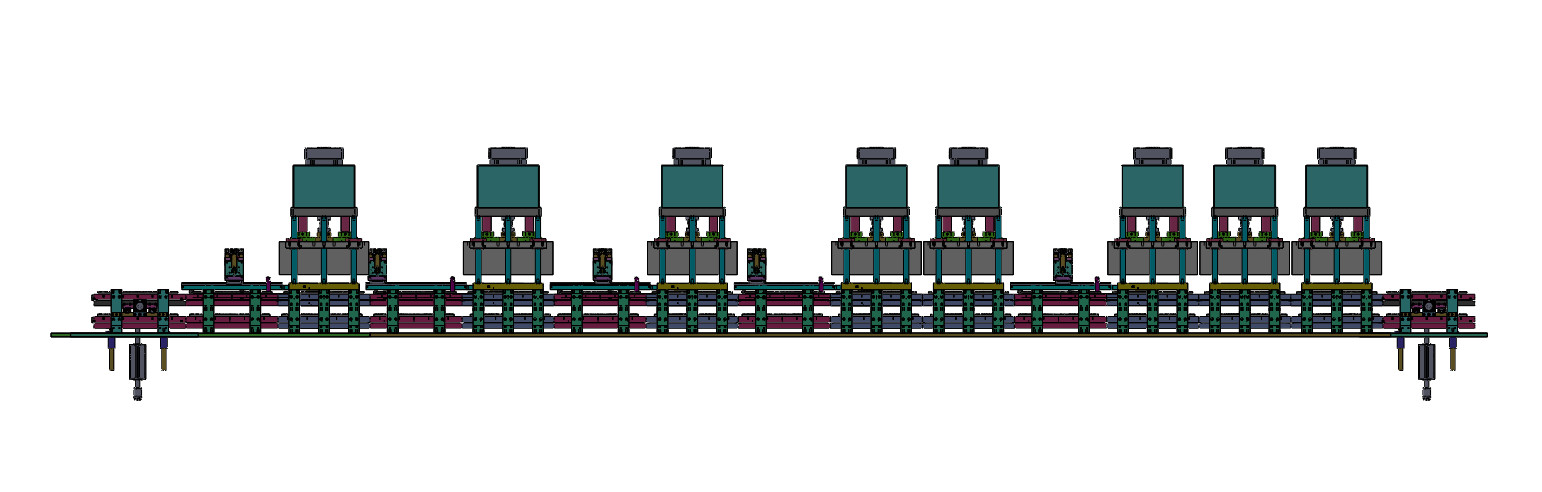

2. तरल इंजेक्शन इकाई और प्रवाह के योजनाबद्ध आरेख:

3. Put the battery into the battery tray manually (model 18 requires 4-6 people to operate). 3. बैटरी को बैटरी ट्रे में मैन्युअल रूप से डालें (मॉडल 18 को संचालित करने के लिए 4-6 लोगों की आवश्यकता होती है)। After placing the liquid into the injection position, the equipment will automatically complete the liquid injection and vacuum, and enter the next process, so as to circulate the liquid injection for 4.times and vacuum for 8 times. तरल को इंजेक्शन की स्थिति में रखने के बाद, उपकरण स्वचालित रूप से तरल इंजेक्शन और वैक्यूम को पूरा करेगा, और अगली प्रक्रिया में प्रवेश करेगा, ताकि तरल इंजेक्शन को 4. बार और वैक्यूम के लिए 8 बार प्रसारित किया जा सके।

5. Pressure resistance of vacuum chamber: the vacuum can reach -90kpa, and the pressure can reach 0.4-0.5mpa. 5. वैक्यूम चैम्बर का दबाव प्रतिरोध: वैक्यूम -90kpa तक पहुंच सकता है, और दबाव 0.4-0.5mpa तक पहुंच सकता है। Vacuum and pressure are set according to field process. क्षेत्र की प्रक्रिया के अनुसार वैक्यूम और दबाव निर्धारित किया जाता है।

6. कार्य प्रक्रिया विवरण:

6.1 bake the battery and take it out from the oven. 6.1 बैटरी को बेक करें और इसे ओवन से बाहर निकालें। Manually put the battery into the liquid injection tray with 288 batteries per tray. मैन्युअल रूप से बैटरी को 288 बैटरी प्रति ट्रे के साथ तरल इंजेक्शन ट्रे में डालें।

स्थिति के लिए इंजेक्टर में बैटरी ट्रे रखो, (इंजेक्टर की सीमा ब्लॉक की स्थिति)

6.2 press the starting switch, and the installed battery will be injected into the designated station through the transfer device. 6.2 शुरुआती स्विच को दबाएं, और स्थापित बैटरी को ट्रांसफर डिवाइस के माध्यम से निर्दिष्ट स्टेशन में इंजेक्ट किया जाएगा। Upon completion, the battery will be transferred to the next station, vacuum will be pumped, and a static cycle will be set. पूरा होने पर, बैटरी को अगले स्टेशन पर स्थानांतरित किया जाएगा, वैक्यूम पंप किया जाएगा, और एक स्थिर चक्र स्थापित किया जाएगा। After completion, the battery will be injected into the next station. पूरा होने के बाद, बैटरी को अगले स्टेशन में इंजेक्ट किया जाएगा।

6.3 पूरे इंजेक्शन के पूरा होने के बाद, मैन्युअल रूप से बैटरी को ट्रे में निकालते हैं, ट्रे को वापस सिलेंडर द्वारा शीर्ष सामग्री स्टेशन पर वापस धकेल दिया जाता है, बैटरी अगली प्रक्रिया में प्रवेश करती है;

6.4 ऑपरेशन पैनल टच स्क्रीन के रूप को अपनाता है, जो सुविधाजनक और सरल है, और उपकरण की स्थिति वास्तविक समय में प्रदर्शित होती है।

6.5Note: स्थिति के अनुसार वैक्यूम समय और स्थायी समय सेट किया जा सकता है;

7. उपकरण विन्यास:

8. ऑन-साइट वातावरण, स्थापना और डिबगिंग

8.1. 8.1। Ambient temperature: shall be determined by the factory environment of party a; परिवेश का तापमान: पार्टी के कारखाने वातावरण द्वारा निर्धारित किया जाएगा a;

8.2 सापेक्ष आर्द्रता: शुष्क हवा पार्टी द्वारा प्रदान की जाएगी;

8.3 बिजली की आपूर्ति: एकल चरण 220V, 50HZ, 3KW वोल्टेज उतार-चढ़ाव रेंज: + 10% ~ - 10%;

8.4 संपीड़ित हवा: सुखाने के बाद, निस्पंदन और दबाव स्थिरीकरण: आउटलेट दबाव 5.0kg / cm2 से अधिक है;

8.5 वैक्यूम स्रोत: वैक्यूम पंप 10 l / s, ऊपर -90kpa, या पाइपलाइन वैक्यूम (ऊपर -90kpa);

8.6 नाइट्रोजन: mp 0.4mpa, 30L / मिनट

8.7 सूखी गैस: P400Pa (प्रवाह दर लगभग 15 मी है, ओस बिंदु नीचे -40 ℃ है, बेहतर कम)

(ग्राहक द्वारा प्रदान)

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
