कम शोर प्रयोगात्मक गमिंग मशीन लिथियम आयन बैटरी पैक असेंबली लाइन
1, उपकरण परिचय
This machine is specially designed for the process of pasting adhesive tape after flattening a square battery cell. यह मशीन विशेष रूप से एक वर्ग बैटरी सेल को समतल करने के बाद चिपकने वाली टेप को चिपकाने की प्रक्रिया के लिए डिज़ाइन की गई है। It is suitable for the simultaneous wrapping of 5 or several battery cells after flattening the battery cell with intermediate adhesive tape. यह मध्यवर्ती चिपकने वाला टेप के साथ बैटरी सेल को समतल करने के बाद 5 या कई बैटरी कोशिकाओं के एक साथ लपेटने के लिए उपयुक्त है।
| डब्ल्यू |
एच |
टी |
SL |
| 80mm |
100mm |
2.5-10mm |
15mm |
3. उपकरण कार्यों और मापदंडों:
3.1. 3.1। See the following figure for the location of adhesive tape. चिपकने वाली टेप के स्थान के लिए निम्नलिखित आंकड़ा देखें।
3.2. 3.2। Wrap up the middle tape once. मध्य टेप को एक बार लपेटें। 2 strips of adhesive tape shall be tied, and the binding distance shall be the distance between the two ends of the adhesive tape: चिपकने वाली टेप के 2 स्ट्रिप्स बंधे होंगे, और बाध्यकारी दूरी चिपकने वाली टेप के दो सिरों के बीच की दूरी होगी:
3.3. 3.3। No bubble after tape wrapping; टेप रैपिंग के बाद कोई बुलबुला नहीं;
3.4. 3.4। Position error of adhesive tape: 1 mm; चिपकने वाली टेप की स्थिति त्रुटि: 1 मिमी;
3.5. 3.5। takt time: 6ppm. takt समय: 6ppm।
4. उपकरण का विवरण
काम करने की प्रक्रिया का विवरण:

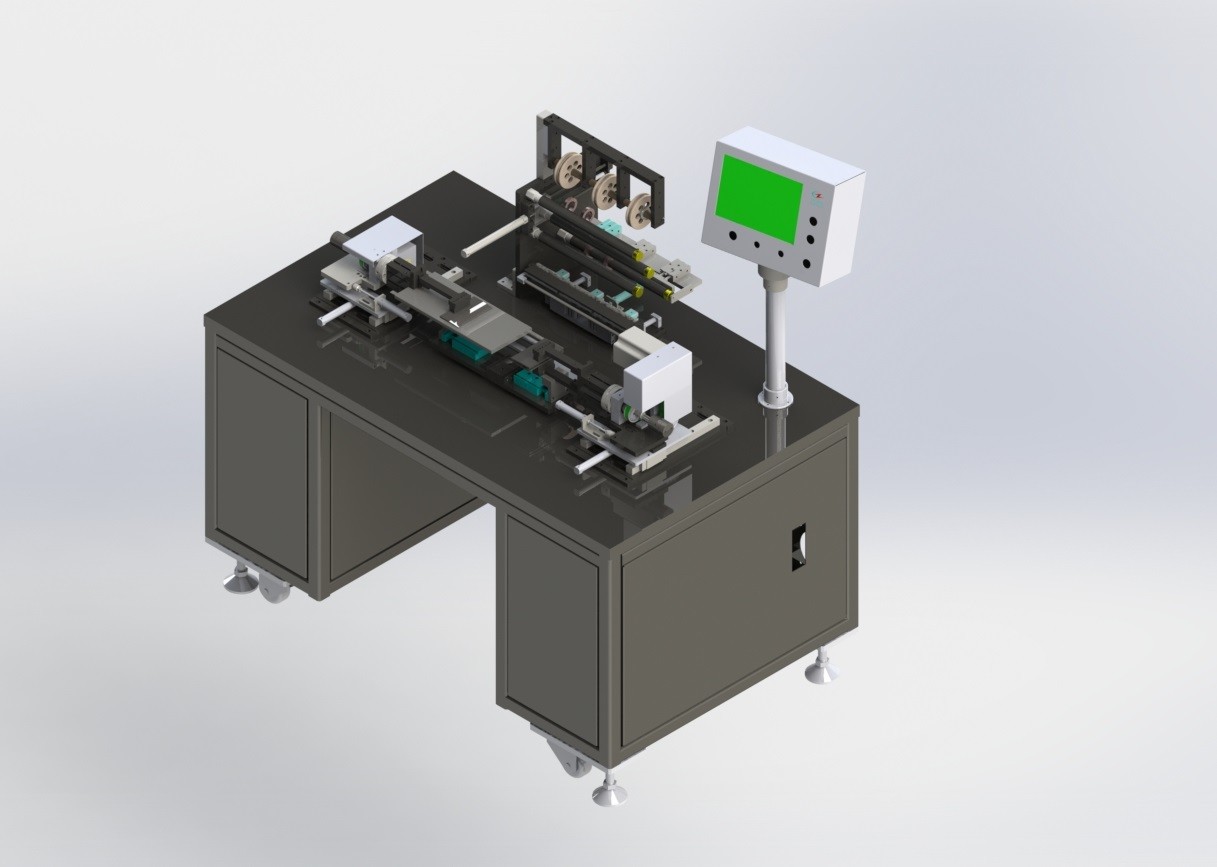

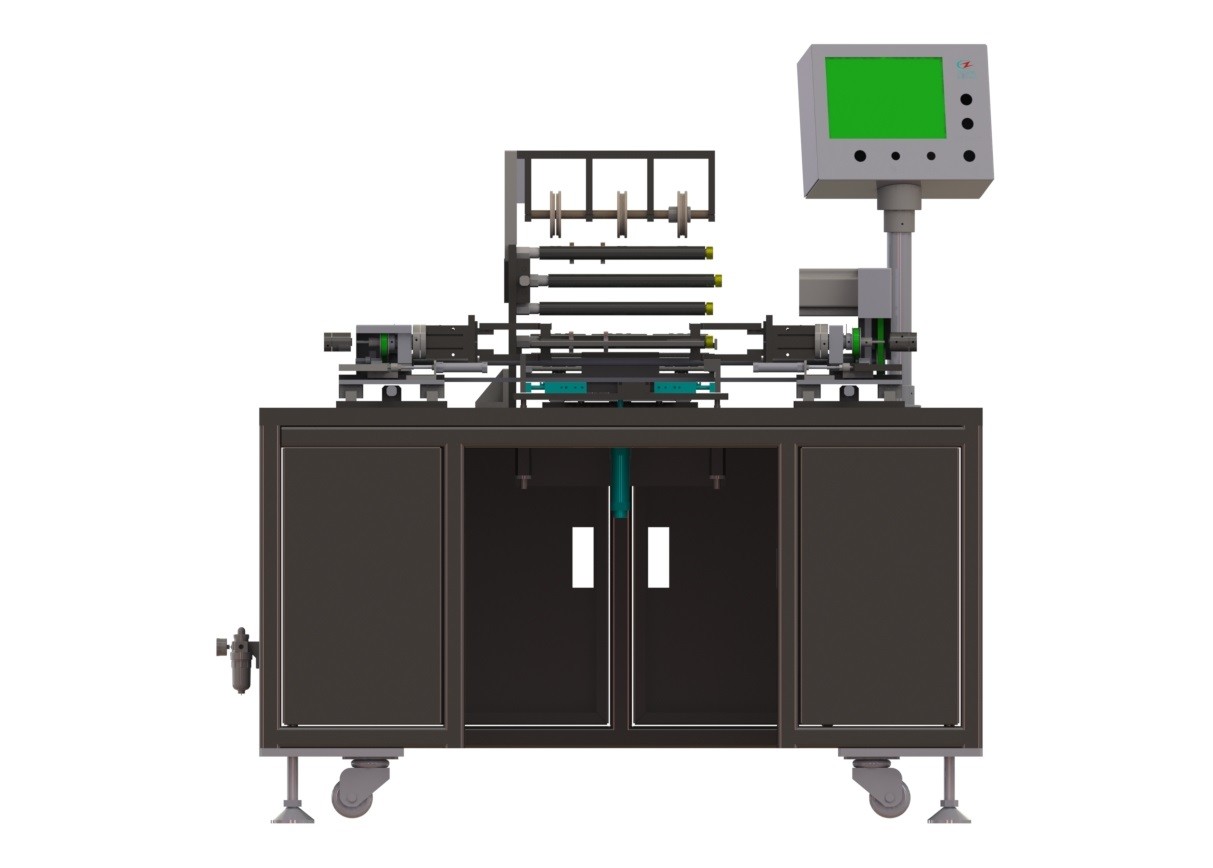

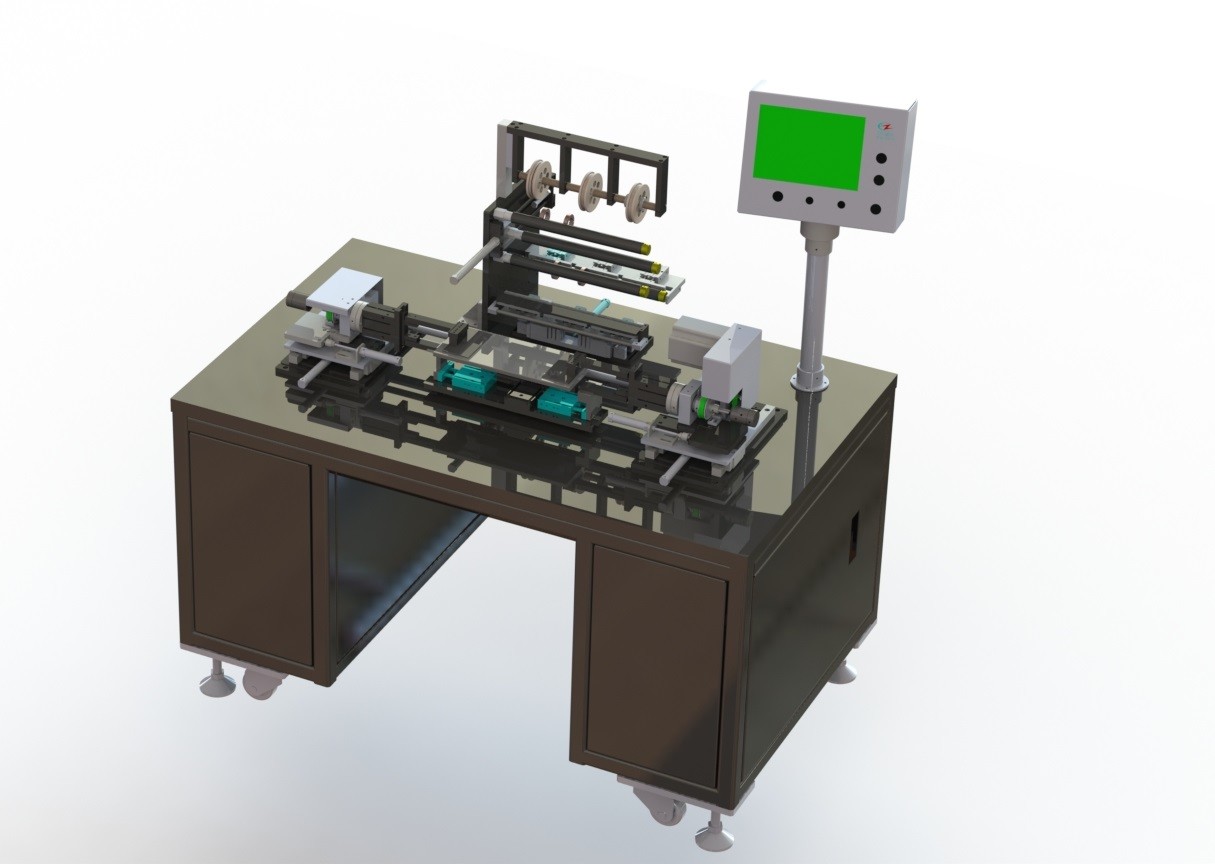

जैसा कि चित्र 1 में दाईं ओर दिखाया गया है, चपटा बैटरी सेल मैन्युअल रूप से बैटरी सेल पोजिशनिंग खाली पोजीशन 1 में रखा जाता है, सिलिंडर को बैटरी सेल के दो किनारों पर धकेल दिया जाता है, दोनों तरफ की अंगुलियों की उंगलियां बैटरी सेल की ओर बढ़ती हैं। बैटरी सेल को क्लैंप करने के लिए, पूरे घूर्णन तंत्र चिपकने वाली टेप की दिशा में आगे बढ़ता है, चिपकने वाला टेप फीडिंग तंत्र बैटरी सेल पर चिपकने वाला टेप चिपक जाता है, घूर्णन मोटर एक सेट कोण पर घूमता है, चिपकने वाला टेप बैटरी पर घाव होता है सेल, कटर चिपकने वाला टेप काट देने के बाद, मोटर एक निश्चित कोण पर घूमता है, और बैटरी सेल पर दबाया गया रोलर बैटरी सेल पर पूंछ चिपकने वाला चिपक जाता है।
4.2. 4.2। Description of Main Equipment मुख्य उपकरणों का विवरण
4.2.1. 4.2.1। Cell positioning and clamping mechanism: manually place the cell into the positioning table, and the cylinder pushes the positioning side plate to align the cell. सेल पोजिशनिंग और क्लैम्पिंग मैकेनिज्म: सेल को पोजिशनिंग टेबल में मैन्युअल रूप से रखें, और सेल सेल को संरेखित करने के लिए पोजिशनिंग साइड प्लेट को पुश करता है।
४.२.२, मध्य टेप तंत्र को चिपकाएँ: बैटरी सेल को अंगुली सिलेंडर से दबाकर, बैटरी सेल पर टेप चिपकाएँ, बैटरी सेल पर टेप को हवा देने के लिए मोटर को घुमाएँ, टेप कटर से टेप को काटें, घुमाएँ कोण को सेट करने के लिए मोटर फिर से, और बैटरी सेल पर पूंछ के टेप को छड़ी करने के लिए रोलर को दबाएं।
4.2.3 चिपकने वाला टेप चिपके तंत्र: चिपकने वाला टेप के दो रोल ब्रैकट रोलर पर लटकाए जा सकते हैं, और टेप फीडिंग तंत्र और टेप कटिंग तंत्र के माध्यम से टेप फीडिंग और कटिंग के कार्यों को महसूस किया जा सकता है।
4.2.4. 4.2.4। Frame mechanism: 4040 square welded structure with good strength. फ़्रेम तंत्र: अच्छी ताकत के साथ 4040 वर्ग वेल्डेड संरचना। The base plate is made of 25mm thick steel plate with chrome plated surface. बेस प्लेट क्रोम प्लेटेड सतह के साथ 25 मिमी मोटी स्टील प्लेट से बना है।
4.2.4. 4.2.4। Operating mechanism: Touch screen operation interface is adopted, with clear and beautiful operation interface. ऑपरेटिंग तंत्र: टच स्क्रीन ऑपरेशन इंटरफ़ेस को स्पष्ट और सुंदर ऑपरेशन इंटरफ़ेस के साथ अपनाया जाता है। There are startup, emergency stop, manual and automatic buttons. स्टार्टअप, आपातकालीन स्टॉप, मैनुअल और स्वचालित बटन हैं।
4.2.5. 4.2.5। Control box mechanism: the machine is internally provided with an independent electrical board, and internally equipped with power circuit components such as leakage switch, DC stable power supply, PLC for control, relay, motor control device, etc. Connection with the outside shall be made by connectors and terminal blocks. नियंत्रण बॉक्स तंत्र: मशीन को आंतरिक रूप से एक स्वतंत्र विद्युत बोर्ड के साथ प्रदान किया जाता है, और आंतरिक रूप से लीकेज स्विच, डीसी स्थिर बिजली की आपूर्ति, नियंत्रण के लिए पीएलसी, रिले, मोटर नियंत्रण उपकरण, आदि के साथ आंतरिक सर्किट घटकों से सुसज्जित होता है। कनेक्टर्स और टर्मिनल ब्लॉकों द्वारा बनाया गया है। PLC adopts omron. पीएलसी omron को गोद ले। The ceiling of the power cable is perforated. पावर केबल की छत छिद्रित है। Cables and air pipes between other equipment shall be wired and piped at the lower part. अन्य उपकरणों के बीच केबलों और हवा के पाइपों को निचले हिस्से में तार और पाइप किया जाएगा।
5. उपकरण विन्यास
| नहीं। |
सिस्टम संरचना |
प्रणाली विन्यास |
मात्रा |
| 1 |
रैक प्रणाली |
|
एक सेट |
| |
|
वेल्डेड कंकाल संरचना |
1 |
| |
|
सब्सट्रेट (स्टील प्लेट चढ़ाना) |
2 |
| 2 |
मैनुअल फीडिंग और पोजिशनिंग सिस्टम |
|
एक सेट |
| |
|
दूध पिलाने की व्यवस्था |
1 |
| 3 |
टेप चिपके तंत्र |
|
एक सेट |
| |
|
सिलेंडर -एसएमसी |
6 |
| |
|
रैखिक गाइड रेल-ऊपरी चांदी |
4 |
| 4 |
क्लैम्पिंग और घूर्णन तंत्र |
|
2 सेट |
| |
|
सिलेंडर -एसएमसी |
10 |
| |
|
रैखिक गाइड रेल-ऊपरी चांदी |
4 |
| |
|
मोटर-Handelberg |
1 |
| |
|
सिंक्रोनस बेल्ट |
2 |
| 5 |
ऑपरेटिंग सिस्टम |
|
एक सेट |
| |
|
टच स्क्रीन- |
1 |
| 6 |
नियंत्रण प्रणाली |
|
एक सेट |
| |
|
पीएलसी- omron |
1 |
6. सहयोग प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;
(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
