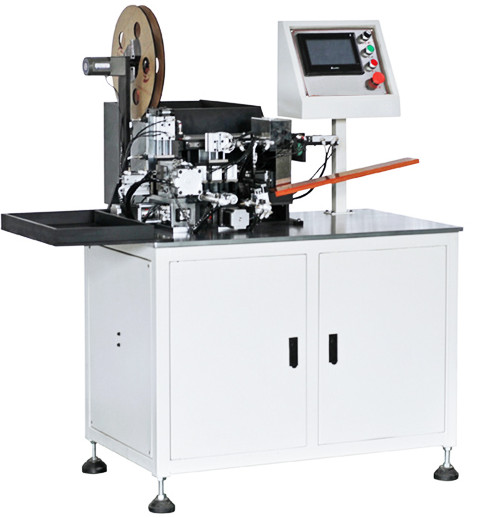

ZC - 5.1-18650 शेल मशीन में
3.1.1 सिंहावलोकन:
यह उत्पाद बेलनाकार बैटरी के उत्पादन के लिए उपयुक्त है जो शेल प्रक्रिया में इंसुलेशन पैड - सेल बिछाता है।एक मशीन द्वारा कई प्रक्रियाएं स्वचालित रूप से पूरी की जाती हैं।बैटरी स्टील के खोल को बैचों में हॉपर में डाला जाता है;इन्सुलेशन पैड सामग्री एक पूरे रोल में भरी हुई है।मैन्युअल रूप से अर्ध-तैयार सेल को इच्छुक प्लेट को खिलाने में डालें;उपकरणों की स्वचालित खिला;ध्रुवीय कान का स्वचालित संरेखण;स्वचालित पोल कान को आकार देना;इन्सुलेशन पैड नीचे फ्लश करें;सेल स्वचालित रूप से शेल में प्रवेश करता है;शेल में प्रवेश करने के बाद, सेल की पूरी पंक्ति मल्टी-स्टेशन ऑपरेशन से बाहर निकल जाती है;बैक को थ्री-इन-वन मशीन से जोड़ा जा सकता है;शेल से रोलिंग ग्रूव तक एक लाइन पूरी हो गई है।पीएलसी नियंत्रण प्रणाली को अपनाना;टच स्क्रीन मैन-मशीन इंटरफ़ेस;मानव संचालन।
उपकरण अच्छी तरह से बनाया गया है, कुशल, विश्वसनीय, संचालित करने में आसान और बनाए रखने में आसान है।
3.3.2 कार्य प्रक्रिया का योजनाबद्ध आरेख:
3.3.3 तकनीकी पैरामीटर
1. खरीद अनुबंध पर हस्ताक्षर करने के बाद, पार्टी ए पार्टी बी को मुफ्त में डिबगिंग के लिए कच्चा माल प्रदान करेगी;स्टील खोल 200 पीसीएस।विद्युत कोशिकाओं के 100 पीसी।और सुनिश्चित करें कि डिबगिंग नमूने के कच्चे माल बाद के उपकरणों में उपयोग किए जाने वाले कच्चे माल के अनुरूप हैं।
2. स्टील के खोल में कोई विकृति नहीं है और आयामी सहिष्णुता तकनीकी आवश्यकताओं को पूरा करती है।
3. कॉइल कोर पोल लग की स्थिति सामान्य है, और फ्लैट पोल लग का अधिकतम विरूपण ± 5 डिग्री है;
4. स्टील के खोल का अधिकतम प्रत्यक्ष सापेक्ष व्यास ≤ 0.2 मिमी है;सामान्य रूप से खोल में प्रवेश कर सकते हैं।
5.बुनियादी पैरामीटर:
| ना। | पैरामीटर का नाम | तकनीकी मापदंड | इकाई | नोट के लिए |
| 1 | इन्सुलेशन पैड लोडिंग विधि | 20 + / - 0.1 मिमी . की चौड़ाई | मिमी | संपूर्ण मात्रा लोड हो रहा है |
| 2 | स्टील खोल खिला विधि | यादृच्छिक तनाव | एक | 600 या तो प्रति बार |
| 3 | पूरी लाइन की दक्षता | 50 | एक मिनट | |
| 4 | तैयार उत्पादों की उपज | 99.80% | ||
| 5 | डिवाइस रोटेशन दर | 95% | (उपकरण या अन्य कारणों से याद नहीं) | |
| 6 | हवा की आपूर्ति | 0.5 ~ 0.8 | एमपीए | |
| 7 | वोल्टेज बिजली की आपूर्ति | AC220V / 50 हर्ट्ज | ||
| 8 | मूल्यांकित शक्ति | 0.5 | किलोवाट | |
| 9 | मशीन की मात्रा | लंबाई चौड़ाई ऊंचाई | मिमी | 1500 * 1200 * 1600 |
सहयोग प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
