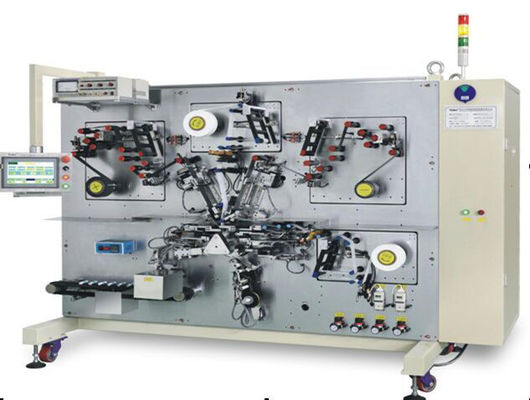

पूर्ण स्वचालित ली आयन बैटरी विनिर्माण उपकरण बैटरी कोर घुमावदार उपकरण

पूर्ण स्वचालित ली आयन बैटरी विनिर्माण उपकरण बैटरी कोर घुमावदार उपकरण

I. डिवाइस फ़ंक्शन विवरण

This machine is mainly used for winding cylindrical lithium ion battery cell. यह मशीन मुख्य रूप से बेलनाकार लिथियम आयन बैटरी सेल को घुमावदार करने के लिए उपयोग की जाती है। The working process is as follows: the positive and negative electrode pieces and diaphragm are actively unwound, respectively through the tension control, dust removal device and deviation correction device (with the function of rectifying deviation before winding), the diaphragm has the function of removing static electricity, the winding part is introduced and wound according to the process requirements, and the termination tape is pasted. काम करने की प्रक्रिया निम्नानुसार है: सकारात्मक और नकारात्मक इलेक्ट्रोड के टुकड़े और डायाफ्राम सक्रिय रूप से अवांछित हैं, क्रमशः तनाव नियंत्रण, धूल हटाने के उपकरण और विचलन सुधार उपकरण (घुमावदार से पहले विचलन को ठीक करने के कार्य के साथ) के माध्यम से, डायाफ्राम को हटाने का कार्य है स्थैतिक बिजली, घुमावदार हिस्सा पेश किया जाता है और प्रक्रिया की आवश्यकताओं के अनुसार घाव होता है, और समाप्ति टेप चिपकाया जाता है। The finished products are automatically blanked after reaming, through the function of hot hole, through short-circuit detection and defective product elimination, the good products are delivered to the collection table, realizing the automatic winding process. तैयार उत्पादों को गर्म करने के बाद स्वचालित रूप से खाली कर दिया जाता है, गर्म छेद के कार्य के माध्यम से, शॉर्ट-सर्किट डिटेक्शन और दोषपूर्ण उत्पाद उन्मूलन के माध्यम से, अच्छे उत्पादों को संग्रह तालिका में पहुंचाया जाता है, जिससे स्वचालित घुमावदार प्रक्रिया का एहसास होता है।

1. सकारात्मक और नकारात्मक प्लेटें

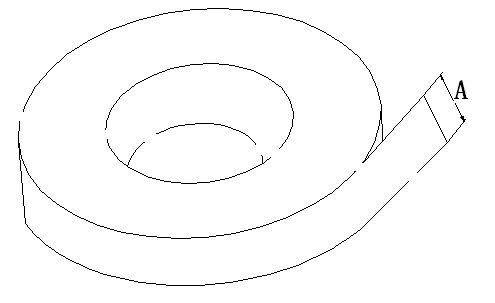

(1) व्यापक slitting की सहिष्णुता

एक: 0.1 मिमी के भीतर

कोटिंग चौड़ाई दिशा का विचलन

मोटाई: 2% के भीतर

तरंग, झुकने और ताना

कोई तरंग (उंगली की अंतिम सतह के दोष), ताना (भाग के खंभे के टुकड़े को काटने के बाद),

सर्पीन झुकने की त्रुटि: पोल तत्व की लंबाई की सर्पदंश झुकने की त्रुटि 0.3 मिमी / 1 मी से कम है।

(4) कनेक्शन बेल्ट को परीक्षण के लिए स्पष्ट रंगों के साथ लाल या हरे रंग के टेप से बनाया जाएगा, और एकल कॉइल को घुमावदार स्थान पर छुट्टी दे दी जाएगी।

(5) अंतिम चिह्न:

यह संकेत कि मूल स्क्रॉल के रूप में प्रयुक्त सामग्री का उपयोग किया जाता है और टर्मिनल का uncoated हिस्सा 1m से अधिक होगा।

2, डायाफ्राम

(1) काटने की चौड़ाई सहिष्णुता:) 0.05 मिमी के भीतर

(2) तरंग, झुकने, दोषपूर्ण उत्पादों को छोड़कर, हेम आकार दृश्य निर्णय।

(3) अंतिम चिह्न: अंतिम निशान को, उपयोग किए गए सिग्नल को करने के लिए, हरे या काले रंग में चिह्नित किया जा सकता है।

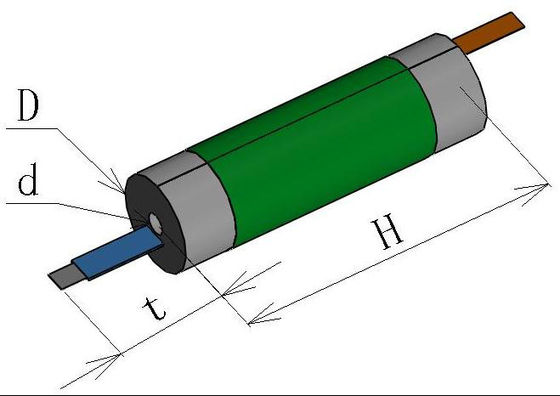

3. कोर विनिर्देशन

विशेष विवरण

आकार (मिमी)

व्यास डी

१६ ~ ३२

ऊंचाई एच।

४० ~ ६५

छिद्र व्यास d

Phi 3.5 है

बहुत कान उजागर

25 या उससे कम

बहुत कान की संख्या

4 या उससे कम है

4. घुमावदार सटीकता (सामग्री 2.1 और 2.2 की आवश्यकताओं को पूरा करती है)

1) डायाफ्राम अंत संरेखण त्रुटि; 0.3 मिमी;

2) पोल शीट के अंत चेहरे की संरेखण त्रुटि align 0.3 मिमी है;

3) सेल ऊंचाई त्रुटि 0.6 मिमी से कम है।

Iv. Iv। Production capacity (excluding non-equipment factors) उत्पादन क्षमता (गैर-उपकरण कारकों को छोड़कर)

जब ब्लेड की लंबाई 700 मिमी से कम होती है, तो 18650 की उत्पादन क्षमता 24-26 पीसी / मिनट से कम नहीं होती है;

26650 की उत्पादन क्षमता 15-18 पीसी / मिनट से कम नहीं है

32650 की उत्पादन क्षमता 10-11 पीसी / मिनट से कम नहीं है

उत्पाद दर दर: %99% विवाहित दर rate97%

वी। उपकरण सुविधाएँ

1. बदलाव की स्थिति सही स्थिति और तेजी से उत्पादन की गति के साथ, टर्नटेबल ड्राइव करने के लिए सर्वो मोटर और विभक्त के सिद्धांत को अपनाती है;

2. घुमावदार सुई उन्नत दो-आधा सुई को एक तरफ खींचने वाली सुई को गोद लेती है, जिससे घुमावदार गति में सुधार हो सकता है;

3. It is very convenient to change the needles. 3. सुइयों को बदलने के लिए यह बहुत सुविधाजनक है। The rolling needles can be changed in five minutes and produced normally. रोलिंग सुइयों को पांच मिनट में बदला जा सकता है और सामान्य रूप से उत्पादित किया जा सकता है।

4. सभी भागों को पवन करने के लिए स्लाइड रेल संरचना का उपयोग करें, और निकासी को अच्छी तरह से फिट करें;

5, 16- 32 आकार के लिए उपयुक्त हो सकता है, 45-70 मिमी के बीच लागू चौड़ाई, बस सामग्री क्लिप को बदलने और मापदंडों को बदलने के लिए अधिक सुविधाजनक हो सकता है।

1, मशीन फिसलने, ईंधन भरने और ऑपरेशन अधिक सुविधाजनक और सुरक्षित है;

2, सकारात्मक, नकारात्मक प्लेट, डायाफ्राम स्वत: unwinding और सुधार, आनुपातिक वाल्व नियंत्रण के माध्यम से तनाव, तनाव वर्गों में नियंत्रित किया जा सकता है

8. The short circuit detection shall be tested by the short circuit testing institution. 8. शॉर्ट सर्किट का पता लगाने के लिए शॉर्ट सर्किट टेस्टिंग संस्था द्वारा परीक्षण किया जाएगा। The test and discharge shall be completed in one time. परीक्षण और निर्वहन एक समय में पूरा किया जाएगा।

9. Rectifying deviation is changed to adopt integral rectifying method. 9. अभिन्न आयत विधि को अपनाने के लिए विचलन को बदल दिया जाता है। The control method of material edge detection is more reasonable in design, more accurate in judgment and faster in rectifying deviation सामग्री बढ़त का पता लगाने की नियंत्रण विधि डिजाइन में अधिक उचित है, निर्णय में अधिक सटीक और विचलन को ठीक करने में तेज है

10. पोल पीस अनडिंडिंग और कटिंग एंड पर धूल हटाने वाली डिवाइस है;

11. रोलिंग द्वारा टेप को बंद करें, मोड़ना आसान नहीं है;

12. इलेक्ट्रिक सेल की टक्कर से बचने के लिए यांत्रिक सामग्री और बेल्ट कन्वेक्शन को अपनाएं;

13. विद्युत बॉक्स वाइन्डर के दाईं ओर है, और रिक्त स्थान और अगली कार्य प्रक्रिया के बीच संबंध प्रभावित नहीं होता है;

14. अनुकूल इंटरफेस, आसान संचालन और सरल रखरखाव।

Vi. Vi। Equipment composition उपकरण रचना

1) डायाफ्राम घुमावदार तंत्र (दो सेट):

Diaphragm coil is fixed by mechanical expansion shaft, which is positioned by the reference side of the inner end face of the diaphragm. डायाफ्राम का तार यांत्रिक विस्तार शाफ्ट द्वारा तय किया गया है, जो डायाफ्राम के आंतरिक अंत चेहरे के संदर्भ पक्ष द्वारा तैनात किया गया है। The servo motor is used to drive directly, and the program controls the automatic unwinding. इमदादी मोटर का उपयोग सीधे ड्राइव करने के लिए किया जाता है, और प्रोग्राम स्वचालित अनडिंडिंग को नियंत्रित करता है।

2) डायाफ्राम तनाव तंत्र (दो सेट):

Adopt swing roller, low friction cylinder drive; स्विंग रोलर, कम घर्षण सिलेंडर ड्राइव को अपनाएं; Add diaphragm electrostatic eliminator. डायाफ्राम इलेक्ट्रोस्टैटिक एलिमिनेटर जोड़ें।

आनुपातिक वाल्व को नियंत्रित करने वाला सटीक दबाव काम के तनाव को नियंत्रित करता है, तनाव को वर्गों में नियंत्रित किया जा सकता है, 0-500kpa;

3) पोल टुकड़ा खोलना और विचलन सुधार तंत्र (दो सेट + दो सेट):

The pole sheet material coil is fixed by mechanical expansion shaft, and the pole sheet is positioned by the reference side of the inside, which makes refueling convenient and quick. पोल शीट सामग्री का तार यांत्रिक विस्तार शाफ्ट द्वारा तय किया गया है, और पोल शीट को अंदर के संदर्भ पक्ष द्वारा तैनात किया गया है, जो ईंधन भरने को सुविधाजनक और त्वरित बनाता है। The servo motor is used to drive directly, and the program controls the automatic unwinding. इमदादी मोटर का उपयोग सीधे ड्राइव करने के लिए किया जाता है, और प्रोग्राम स्वचालित अनडिंडिंग को नियंत्रित करता है।

पोल शीट सामग्री का तार गेंद पेंच के माध्यम से आयताकार सर्वो मोटर के साथ जुड़ा हुआ है, जो सटीक आयताकार सेंसर के संकेत के अनुसार, पोल शीट के आधार किनारे की स्थिति को सुनिश्चित करते हुए, समग्र स्वचालित सुधार करता है।

4) पोल शीट तनाव तंत्र (दो सेट):

स्विंग रोलर, कम घर्षण सिलेंडर ड्राइव को अपनाएं;

आनुपातिक वाल्व को नियंत्रित करने वाला सटीक दबाव काम के तनाव को नियंत्रित करता है, तनाव को वर्गों में नियंत्रित किया जा सकता है, 0-500kpa;

5) पोल टुकड़ा धूल ब्रश डिवाइस (दो सेट);

पोल प्लेट का यात्रा मार्ग धूल को साफ करने के लिए दो तरफा धूल सफाई उपकरण से लैस है, ताकि बैटरी सेल में धूल को रोका जा सके।

6) पोल क्लिपिंग डिवाइस (दो सेट);

सिलेंडर क्लिप पोल टुकड़ा और पोल टुकड़ा अंत लीड पेंच द्वारा घुमावदार भाग में नेतृत्व किया है।

Pole lead in and pole roll out match, stable speed, accurate position, no damage pole; पोल लीड इन और पोल रोल आउट मैच, स्थिर गति, सटीक स्थिति, कोई क्षति ध्रुव नहीं; Pole position error ±1mm ध्रुव स्थिति त्रुटि ± 1 मिमी

7) पोल काटने वाले उपकरण (दो सेट),

ध्रुव के सपाट छोर को सुनिश्चित करने के लिए ध्रुव काटना कैंची को गोद लेता है;

Ensure burr less than 0.03mm; 0.03 मिमी से कम बर सुनिश्चित करें; The effective life of the cutter is ≥2 million times कटर का प्रभावी जीवन cut2 मिलियन बार है

8) घुमावदार डिवाइस (एक सेट):

घुमावदार सुई उन्नत दो-आधा सुई एक-साइड ड्राइंग विधि को अपनाती है, जिससे घुमावदार गति में सुधार हो सकता है और उपकरण के बाहरी स्थान को बचाया जा सकता है।

The winding needle adopts the double side support structure, the transmission is stable, guarantees the winding yield; घुमावदार सुई डबल साइड समर्थन संरचना को गोद लेती है, संचरण स्थिर है, घुमावदार उपज की गारंटी देता है; The coiling needle pulsates ≤0.10mm in the case of tension कॉइलिंग सुई तनाव के मामले में .100.10mm को स्पंदित करती है

घुमावदार मोटर अपेक्षाकृत स्थिर है, और उपकरण को अधिक स्थिर बनाने के लिए गियर सिस्टम के माध्यम से बिजली को घुमावदार सुई में स्थानांतरित किया जाता है।

सुई के साथ हलचल छेद का कार्य जोड़ें

9) पारी डिवाइस (एक सेट):

बदले की स्थिति टर्नटेबल ड्राइव करने के लिए सर्वो मोटर और डिवाइडर के सिद्धांत को अपनाती है।

स्टेशन में बिजली की हानि और आत्म-लॉकिंग का कार्य है, जो उपकरणों के विश्वसनीय संचालन को सुनिश्चित करता है।

डायाफ्राम को पहाड़ के कटर से काटा गया था।

11) चिपकने वाला डिवाइस (एक सेट):

रोलिंग विधि को अपनाएं, बेल्ट को मोड़ने के लिए आसान नहीं है, एक विस्तृत बेल्ट, अच्छी स्थिरता छड़ी करने के लिए अनुकूल;

12) कंबल डिवाइस (एक सेट):

सामग्री को काटने के लिए इलेक्ट्रिक सेल को पकड़ने के लिए यांत्रिक हाथ का उपयोग करने का तरीका, इलेक्ट्रिक सेल को टक्कर देने से बचें;

जोड़तोड़ पेंडुलम, खिंचाव, पंजे और अन्य कार्यों को प्राप्त करें, बेल्ट कन्वेयर लाइन पर स्वचालित बैटरी का पूरा होना;

13) तैयार उत्पाद संदेश डिवाइस (एक सेट):

Lapped measuring mechanism is adopted to measure short circuit, which effectively reduces misjudgment. शॉर्ट सर्किट को मापने के लिए लैपड मापक तंत्र को अपनाया जाता है, जो प्रभावी रूप से गलतफहमी को कम करता है। Add short circuit discharge after test परीक्षण के बाद शॉर्ट सर्किट डिस्चार्ज जोड़ें

शॉर्ट-सर्किट, पोल लापता कान, पोल टुकड़ा दोषपूर्ण और अन्य अयोग्य उत्पाद स्क्रैप बॉक्स को हटा दिए जाते हैं;

योग्य सेल को बेल्ट द्वारा एकत्रित तालिका में ले जाया जाता है;

14) नियंत्रण प्रणाली (एक सेट);

चीनी ऑपरेशन इंटरफ़ेस, अनुकूल इंटरफेस, सरल ऑपरेशन;

अलार्म सिस्टम सही है और इसमें स्व-निदान का कार्य है।

इसमें पूर्व निर्धारित समय से अधिक के लिए पोल स्लाइस कटर की गणना, उत्पादन गणना और अलार्म का कार्य है।

सहायक सुविधाएं

1) समग्र आकार: 2400L * 1500W * 2100H (स्लाइडिंग रॉड मैन-मशीन सहित)

2) बिजली की आपूर्ति: एकल चरण AC220V 50AHZ बिजली: 10KW

3) उपकरण वजन: 3000kg

4) हवा के स्रोत की आवश्यकता: 5 ~ 7 KGF / सेमी, 100 एल / मिनट;

5) गैर-संक्षारक गैसों, तरल पदार्थ और विस्फोटक गैसें।

6) उड़ने वाले हिस्से को वायु स्रोत ट्रिपलेट से अलग किया जाता है।

7) the noise of the equipment must meet the requirements of tj36-79 industrial enterprise design and hygiene standards, and the noise shall not exceed 80dB (A) (national standard gb3096-82). 7) उपकरण का शोर tj36-79 औद्योगिक उद्यम डिजाइन और स्वच्छता मानकों की आवश्यकताओं को पूरा करना चाहिए, और शोर 80dB (A) (राष्ट्रीय मानक gb3096-82) से अधिक नहीं होगा। Equipment noise is measured at a distance of 1m from the equipment and is not greater than 75dB during idle operation and 85dB during cutting and loading. उपकरण का शोर उपकरण से 1 मीटर की दूरी पर मापा जाता है और निष्क्रिय संचालन के दौरान 75dB से अधिक नहीं होता है और काटने और लोड करने के दौरान 85dB होता है।

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
