15ppm ली आयन बैटरी विनिर्माण उपकरण बैटरी गर्म और ठंड प्रेस घुमावदार के बाद

15ppm ली आयन बैटरी विनिर्माण उपकरण बैटरी गर्म और ठंड प्रेस घुमावदार के बाद

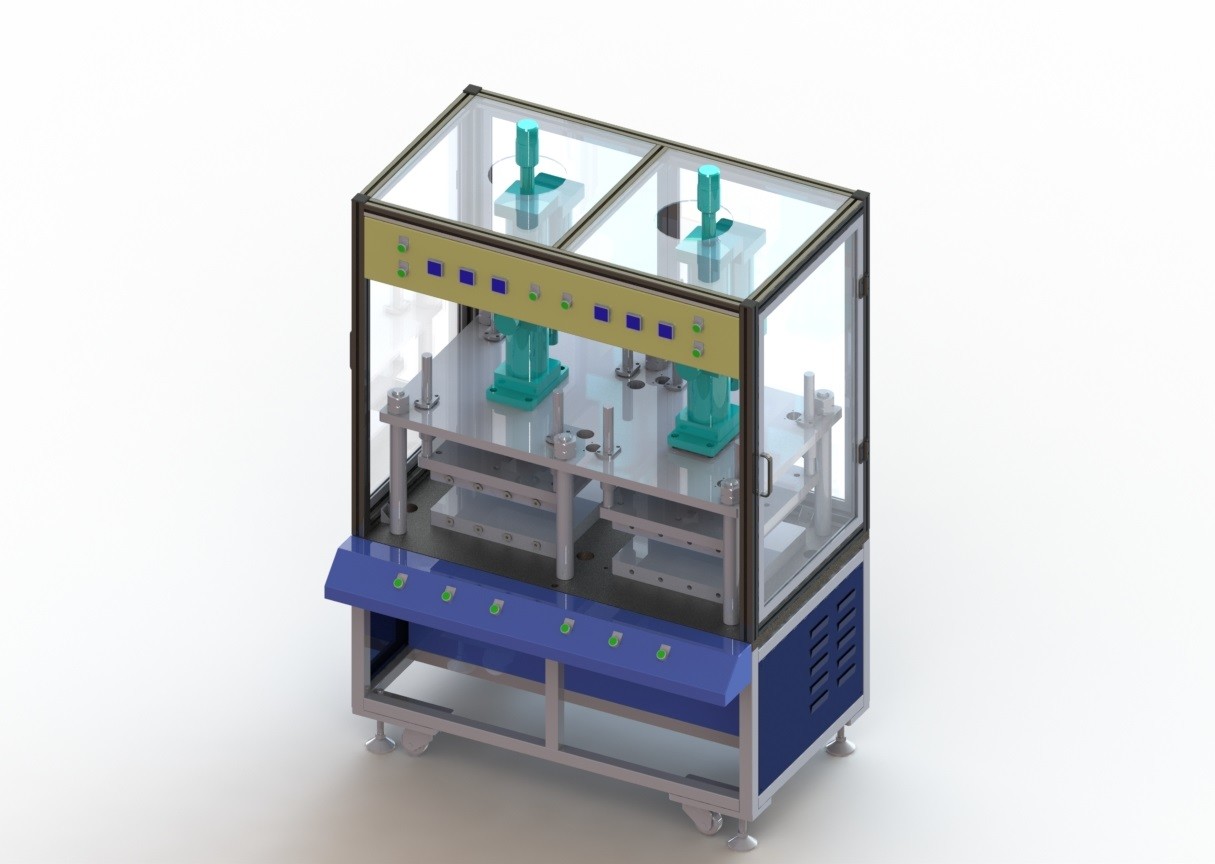

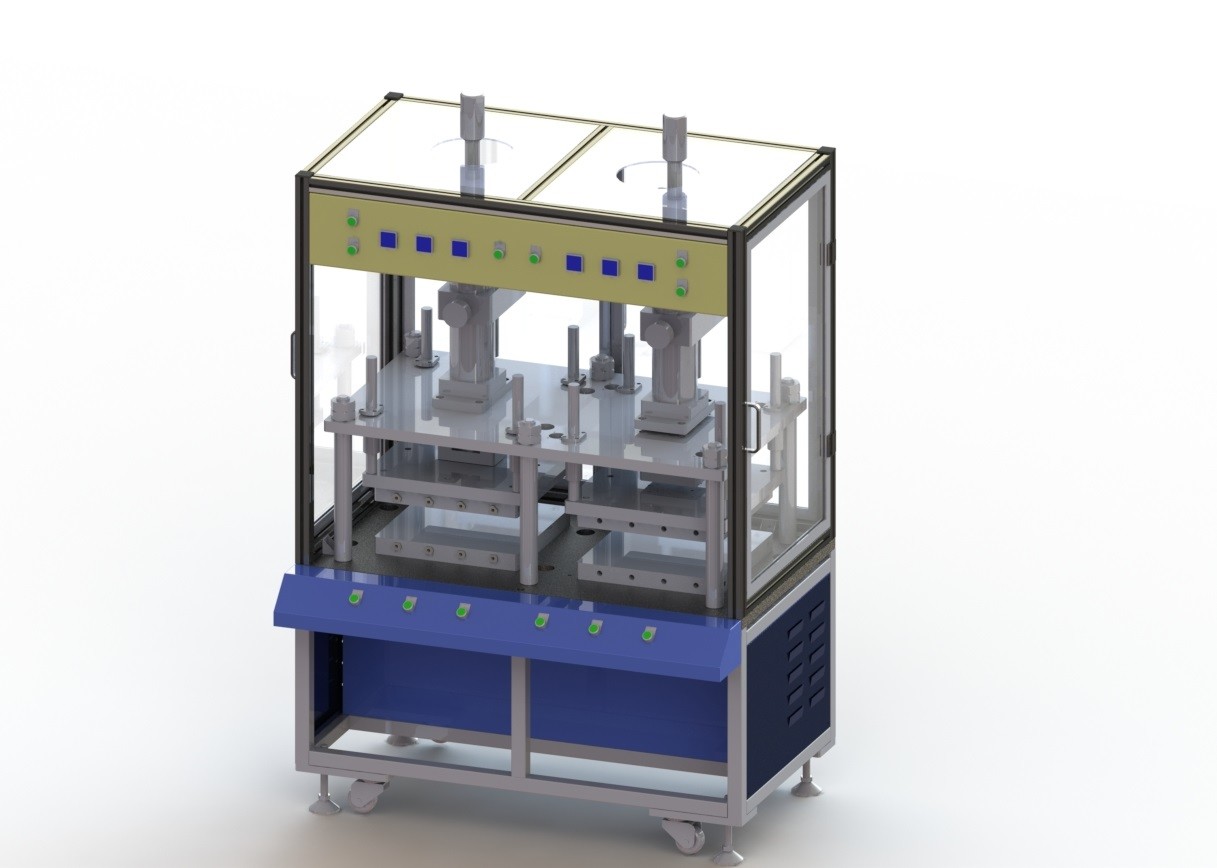

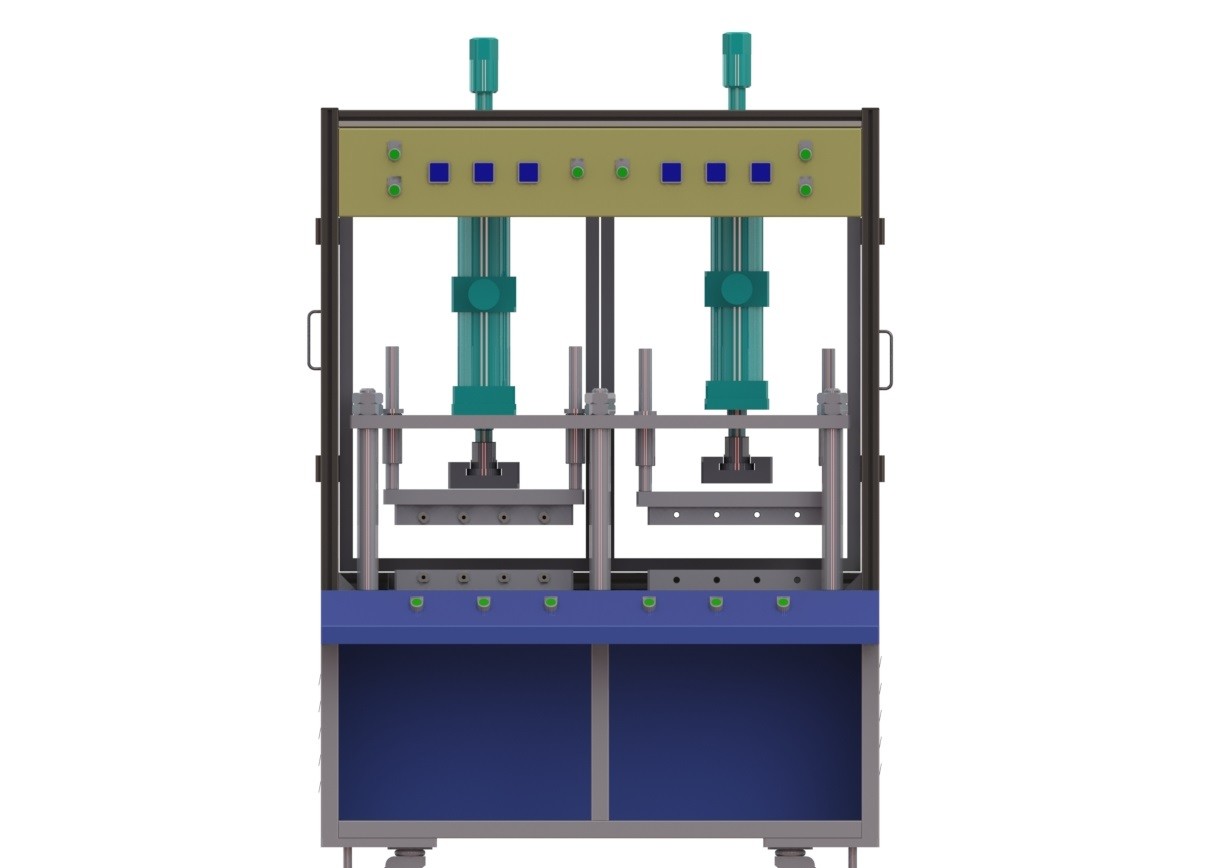

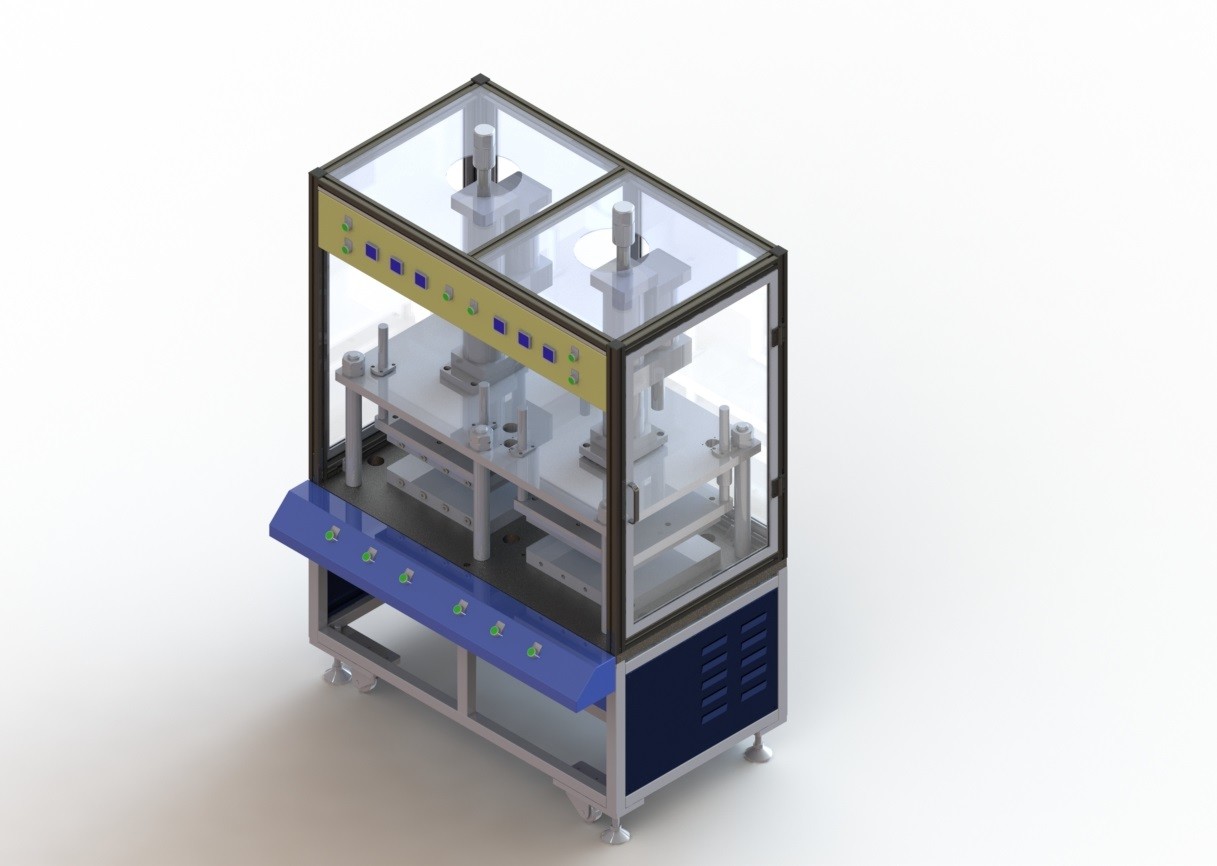

1. उपकरण परिचय मशीन मुख्य रूप से घाव सेल या पूर्व सेल के गर्म दबाव के लिए प्रयोग किया जाता है ताकि सेल की एक समान मोटाई सुनिश्चित हो सके। गर्म दबाव तापमान समायोजित किया जा सकता है। - तरल दबाव बूस्टर सिलेंडर, दबाव आकार समायोज्य।

• characteristics-- six single-layer batteries can be pressed at the same time. विशेषताएँ-- छह सिंगल-लेयर बैटरी को एक ही समय में दबाया जा सकता है। The pressure can be adjusted.The maximum pressure of the gas-liquid supercharger is 3T. दबाव समायोजित किया जा सकता है। गैस-तरल सुपरचार्जर का अधिकतम दबाव 3T है।
• उच्च दक्षता: डबल स्टेशन, हॉट प्रेस में एक स्टेशन सिंगल लेयर बैटरी, कोल्ड प्रेस में दो स्टेशन सिंगल लेयर बैटरी। 15 PCS / मिनट (विशिष्ट दक्षता गर्म प्रेसिंग और कोल्ड प्रेसिंग समय के अनुसार निर्धारित की जाती है)
• कम परिचालन लागत

यह उपकरण स्वचालन उपकरण की डिग्री अधिक है, मैनुअल ऑपरेशन सरल है, एक कार्यकर्ता एक ही समय में 1 उपकरण संचालित कर सकता है।

• डिवाइस फ़ंक्शन और पैरामीटर
  • उपकरण उत्पादों की योग्य दर: 99%
  • उपकरण की क्षमता / गति: 15PPM (सेल का आकार: 53 * 85, 3 मिनट के लिए गर्म दबाने, 1 मिनट के लिए ठंडा दबाने)
  • उपकरण विफलता दर: (5% (केवल उपकरण के कारण विफलता)
  • थर्मल दबाव नियंत्रण तापमान 80 ° है, और सटीक सीमा% 5% है;
  • विद्युत उपकरण: वोल्टेज AC220% 10%, शक्ति 10KW
  • संपीड़ित हवा: 0.6mpa
  • प्रभावी गर्म दबाने क्षेत्र: अधिकतम 400X400,
  • weight: the ratio of the total weight of 1000Kg to the load-bearing area is ≤500kg/M2, and the weight of the equipment exceeds the floor load of 500kg/M2. वजन: लोड-असर क्षेत्र के लिए 1000Kg के कुल वजन का अनुपात /500kg / M2 है, और उपकरणों का वजन 500kg / M2 के फर्श लोड से अधिक है। Necessary protection measures shall be taken; आवश्यक सुरक्षा उपाय किए जाएंगे;
  • पूरी मशीन धूल सुरक्षात्मक आवरण से सुसज्जित है, सुरक्षात्मक आवरण plexiglass संरचना के साथ एल्यूमीनियम मिश्र धातु है, और ऑपरेटिंग सतह plexiglass दरवाजे से सुसज्जित है;

2.10 अच्छा एर्गोनॉमिक्स प्रदर्शन मशीन डिजाइन में प्राप्त किया जाना चाहिए;

3, the battery pressThe automatic hot cold press machine will be placed in the buffer by means of artificial take put on the shelf of the batteries into the hot pressing device respectively, two sets of hot pressing device, can implement multiple battery at the same time of hot pressing, hot pressing when the force of gas liquid cylinder control way to control the thermal pressure and realize the batteries on the per unit area of hot pressing, hot pressing temperature is 80 °, the control of the temperature by electric heating mode;After the end of the hot press, manually lower the battery into the charging box.Equipment operation flow;Artificial (or automatic line automatic flow battery tray) will put a battery of the car to this equipment into the material stacked area - > artificial put battery into hot pressing to a location on the hot platen heat at the same time, the human will be 2 location of battery is put on the tray, to 2 station cold - after completion of hot pressing artif 3, बैटरी प्रेसThe स्वचालित गर्म ठंड प्रेस मशीन बफर में रखा जाएगा कृत्रिम ले के माध्यम से क्रमशः गर्म दबाने डिवाइस में बैटरी के शेल्फ पर डाल दिया, गर्म प्रेस डिवाइस के दो सेट, एक ही समय में कई बैटरी लागू कर सकते हैं गर्म दबाव, गर्म दबाने जब गैस तरल सिलेंडर के बल थर्मल दबाव को नियंत्रित करने और गर्म दबाने के प्रति इकाई क्षेत्र पर बैटरी का एहसास करने के लिए, गर्म दबाने का तापमान 80 °, इलेक्ट्रिक हीटिंग मोड द्वारा तापमान का नियंत्रण है; गर्म प्रेस के अंत के बाद, बैटरी को चार्जिंग बॉक्स में मैन्युअल रूप से कम करें। ऑपरेशन संचालन प्रवाह; कृत्रिम (या स्वचालित लाइन स्वचालित प्रवाह बैटरी ट्रे) इस उपकरण में कार की बैटरी को सामग्री के ढेर वाले क्षेत्र में डाल देगा -> कृत्रिम पुट एक ही समय में गर्म पट्ट गर्मी पर एक स्थान पर गर्म दबाने में बैटरी, मानव बैटरी के 2 स्थान ट्रे पर डाल दिया जाएगा, 2 स्टेशन ठंडा करने के लिए - गर्म दबाने वाले आर्टिफ के पूरा होने के बाद icial batteries will be taken down into the bin. ial बैटरी को बिन में ले जाया जाएगा।

4, उपकरण रचना

4. ऊर्जा माध्यम कृपया निम्नलिखित ऊर्जा माध्यम प्रदान करें

4.1 बिजली की आपूर्ति

1) वोल्टेज AC220V 1 10% काउंटरपेज़ का तात्कालिक परिवर्तन

2, आवृत्ति 50 hz + 1 hz

४.२ वायु

1) दबाव 0.5mpa 5kgf / cm2

2) क्षमता: 501 / मिनट

5. पर्यावरण की स्थिति। डिवाइस निम्नलिखित पर्यावरणीय परिस्थितियों में बाधा के बिना काम कर सकता है।

5.1 तापमान ऑपरेशन का तापमान: 5-35 ℃ भंडारण तापमान: 0-40 ℃

5.2. 5.2। Humidity 30-80% but no condensation. आर्द्रता 30-80% लेकिन कोई संक्षेपण नहीं।

5.3. 5.3। Environmental cleanliness shall not be lower than 100,000; पर्यावरणीय सफाई 100,000 से कम नहीं होगी;

5.4 साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं है
