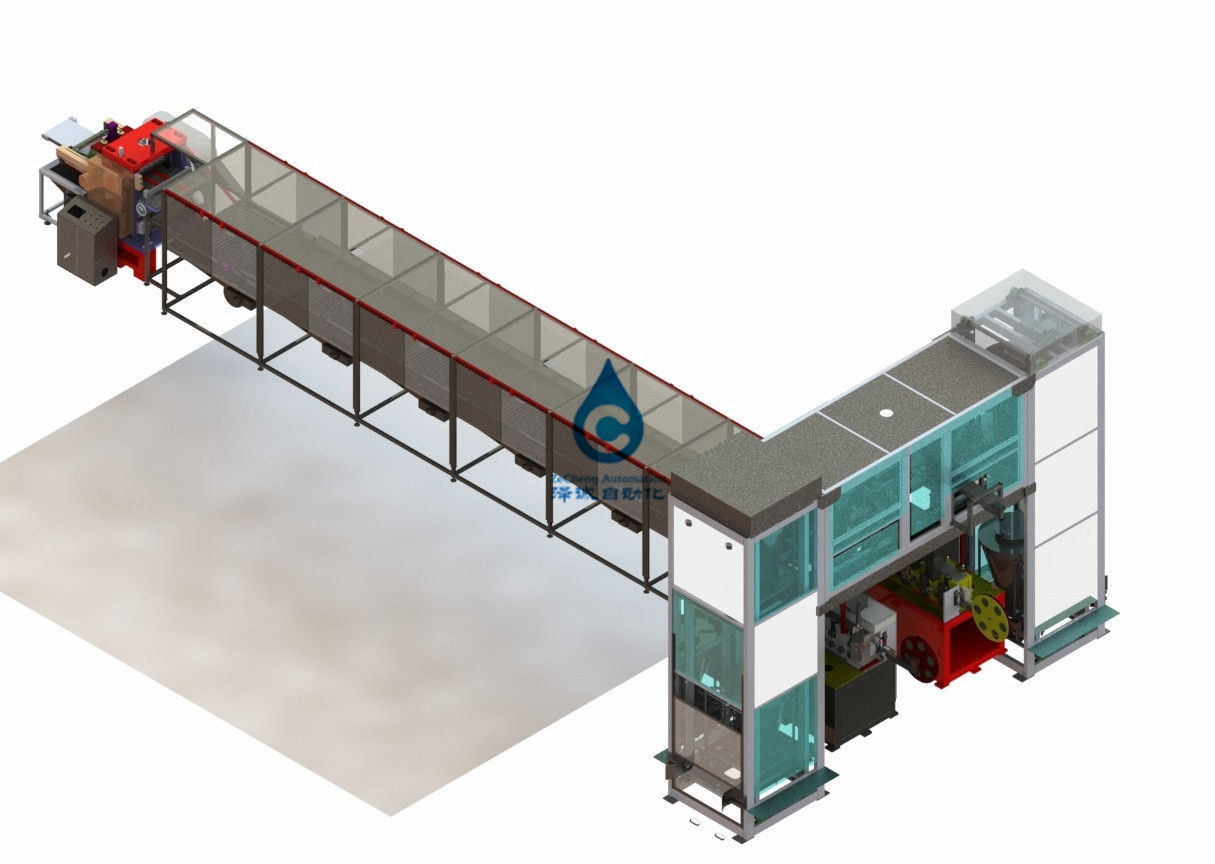

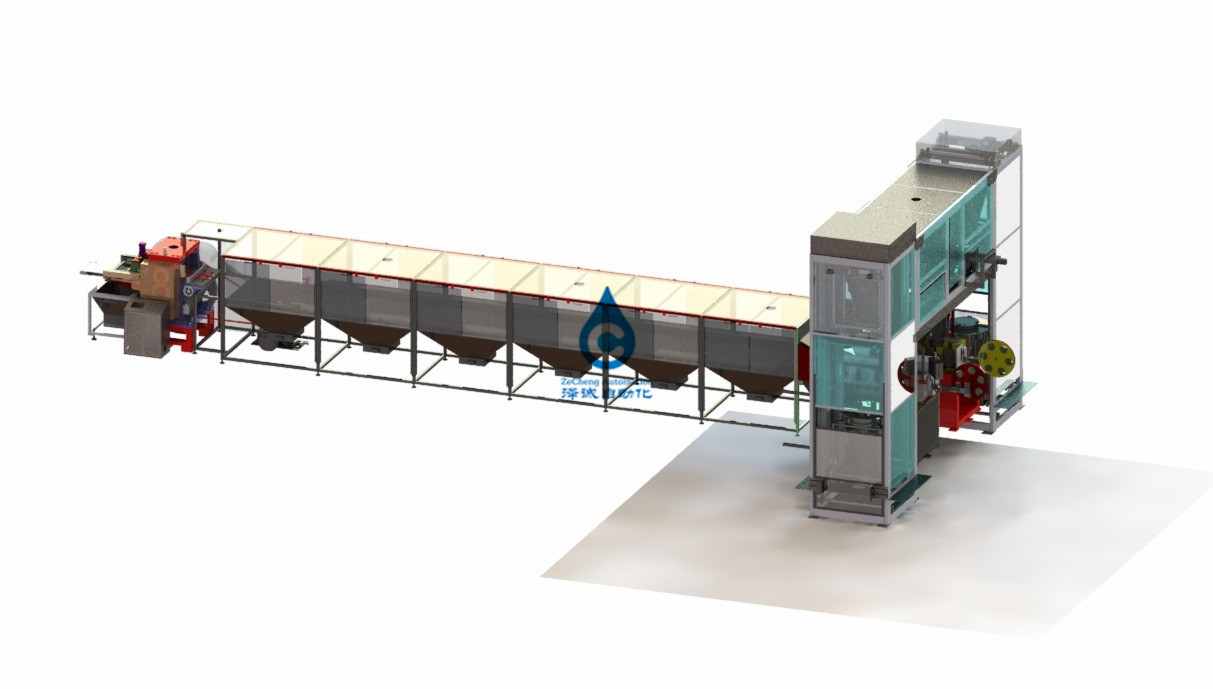

कैडमियम निकल बैटरी, आयरन निकल बैटरी, जिंक निकल बैटरी प्लेट असेंबली लाइन, असेंबली लाइन
1. बैग बैटरी प्लेट असेंबली लाइन डिजाइन आवश्यकताओं
समारोह
1.1, डिवाइस स्वचालित रूप से मशीन में वॉल्यूम कॉइल स्टील बेल्ट डाल देगा, स्टील बेल्ट को स्वचालित स्टील बॉक्स में कृत्रिम रूप से पहनने वाली वेल्डिंग मशीन SongLiaoKou कर सकता है, स्वचालित फीडिंग मैनिपुलेटर प्रेशर स्टील (ग्राहक द्वारा आवश्यक स्टील बैंड कतरनी लंबाई) उत्पादों को सेट करने के लिए मापदंडों, स्टील बेल्ट दबाव मोल्डिंग काटने ("यू" के आकार के गठन के बाद स्टील बेल्ट "मांसपेशी" है)। सुदृढीकरण मैनिपुलेटर रिक्लेमर को पकड़ें, प्रतीक्षा करें। स्टील शीट बॉक्स ने स्टेपर मोटर एक्शन को आगे बढ़ाया, मैनिपुलेटर स्वचालित हड़पने वाला भी स्टील प्लेट सामग्री, फीडिंग में, डायल आगे बढ़ने की अपेक्षा करता है, एक ग्रैब बार मैनिपुलेटर, स्वचालित वेल्डिंग, स्वचालित मोल्डिंग स्टील बॉक्स की अपेक्षा करता है, फ्रेम स्वचालित रूप से उसी दिशा में क्रम के अनुसार होगा (प्रति बैच लगभग 100 टुकड़े), चक्र के लिए साफ काम। (ध्यान दें: उत्पादन दक्षता में सुधार के लिए हड़पने वाले बार मैनिपुलेटर आंदोलन के साथ कठोर प्लेट को चलाने की प्रक्रिया में तुल्यकालिक कार्य है)
1.2, दक्षता: वेल्डेड स्टील बॉक्स 10 टुकड़ा / मिनट, एक प्रबलित फ्रेम लगभग 6 सेकंड।
1.3, तकनीकी प्रक्रिया:
1.4, विशेषताएं: एक कार्यकर्ता संचालित कर सकता है, स्ट्रिप स्टील की पूरी प्लेट पर कृत्रिम ऑपरेशन, मैनिपुलेटर द्वारा स्टील प्लेट स्वचालित हड़पना, स्वचालित मोल्डिंग, स्वचालित सपाट, स्वचालित असेंबली तय, प्रबलित फ्रेम वेल्डिंग एक अस्तित्व, सुविधाजनक और विश्वसनीय संचालन, मैनुअल को कम करता है संचालन और श्रम की तीव्रता, उच्च दक्षता।
2.मुख्य तकनीकी आवश्यकताएं और पैरामीटर:
2.1, सुदृढीकरण सामग्री: 0.5 मिमी x 14 मिमी x एल, प्रत्येक डिश का वजन लगभग 10 ~ 30 किलोग्राम है।
2.2, मोल्डिंग की लंबाई: 90 ~ 255 मिमी।
2.3, प्रबलित फ्रेम की लंबाई 120 ~ 290 मिमी, चौड़ाई 85 ~ 175 मिमी समायोज्य है।
(एकल सिर):
2.4, स्पॉट वेल्डिंग, 3 मिमी या उससे कम की कुल मोटाई।
2.5, स्पॉट वेल्डिंग मशीन: समुद्र बिलिटन स्पॉट वेल्डिंग मशीन। पावर AC380V प्लस या माइनस 10%, HZ के लिए 50 HZ + 5%। 25 kva का अधिकतम बिजली उत्पादन। वेल्डिंग शेड्यूल 25 मिमी। वेल्डिंग केंद्र की दूरी समायोज्य है। (दो )
,
3.2, उपकरण तकनीकी पैरामीटर
|
मशीन विनिर्देशों वस्तु |
||
| तकनीकी मापदंड | क्षमता | 10 टुकड़ा / मिनट |
| कुल शक्ति (किलोवाट) | 55kw | |
| शक्ति का सामान्य संचालन (किलोवाट) | 52kw | |
| अन्य ऊर्जा | शुष्क संपीड़ित वायु स्रोत | |
| भार | लगभग 8 टन | |
| आकार | L7500mm * W2300mm * H4000mm | |
3.3, उपकरण मुख्य घटक
| नहीं | प्रणाली रचना | सिस्टम कॉन्फ़िगरेशन | मात्रा |
| 1 | रैक सिस्टम | 1 सेट | |
| 4040 वर्ग वेल्डेड फ्रेम संरचना | 1 | ||
| बेस प्लेट | 1 | ||
| 2 | रोलिंग घटक | 2 सेट | |
| घुमाने वाली मशीन | 2 | ||
| 3 | मोल्डिंग घटकों को काटें | 2 सेट | |
| हाइड्रोलिक प्रणाली | 1 | ||
| ऊपर और नीचे मरना | 2 | ||
| मोल्डिंग हाइड्रोलिक सिलेंडर | 2 | ||
| 4 | वेल्डेड घटक | 1 सेट | |
| स्पॉट वेल्डिंग मशीन | 2 सेट | ||
| वेल्डिंग तंत्र | 2 | ||
| वेल्डिंग तंत्र | 2 | ||
| 5 | खिला नियामक घटकों | 1 सेट | |
| चांदी की रैखिक गाइड | 2 | ||
| सकारात्मक और नकारात्मक समायोजन पेंच | 2 | ||
| खिला तंत्र को समायोजित करें | 2 | ||
| स्टीयरिंग तंत्र | 2 | ||
| 6 | स्वचालित खिला घटक | 1 सेट | |
| सिलेंडर | 3 | ||
| चांदी की रैखिक गाइड | 2 | ||
| 7 | प्लेट विधानसभा घटक | 1 सेट | |
| प्लेट परिवहन एजेंसी | 1 | ||
| सामग्री खिलाना | 1 | ||
| 8 | प्लेट रोलर घटक | एकल स्तंभ हाइड्रोलिक प्रेस | 1सेट |
| प्लेट जुड़नार | एनसेट | ||
| 9 | मल्टीपॉइंट वेल्डिंग घटक | 1 सेट | |
| स्पॉट वेल्डिंग मशीन | 2 सेट | ||
| वेल्डिंग तंत्र | 2 | ||
| वेल्डिंग तंत्र | 2 | ||
| 10 | स्वचालित ब्लैंकिंग घटक | 1 सेट | |
| प्राप्त करने वाले संस्थानों में कदम रखें | 1 सेट | ||
| 11 | ऑपरेटिंग सिस्टम | पीएलसी-ओमन | 1 सेट |
| टच स्क्रीन | 1 |
सामान्य प्रश्न
प्रश्न 1: क्या आप कारखाने या ट्रेडिंग कंपनी हैं?
ए: हम कारखाने हैं, हमारी आर एंड डी टीम, उत्पादन विभाग, बैटरी वेल्डिंग मशीन, आदि डिजाइन, ड्राइंग, प्रक्रिया, असेंबली, कमीशन, और अंतिम पैकेज और शिपिंग से।
Q2: क्या आप अनुकूलन स्वीकार करते हैं?
ए 2: हाँ।हम अनुकूलित मशीन स्वीकार करते हैं।10+ वर्ष के समृद्ध अनुभव के साथ हमारा मजबूत आर एंड डी अनुकूलन कर सकता है।
Q3: कीमत के बारे में?
A3: कीमत परक्राम्य है।इसे प्रत्येक बैटरी वेल्डिंग या छँटाई मशीन आंतरिक कॉन्फ़िगरेशन के अनुसार बदला जा सकता है, और आपके ऑर्डर की मात्रा भी।
Q4: प्रसव के बारे में?
ए 4।मानक वेल्डिंग मशीन 10 दिनों के भीतर वितरित की जा सकती है।अनुकूलित बैटरी असेंबली मशीन 40 दिनों या परक्राम्य के भीतर वितरित की जा सकती है।
