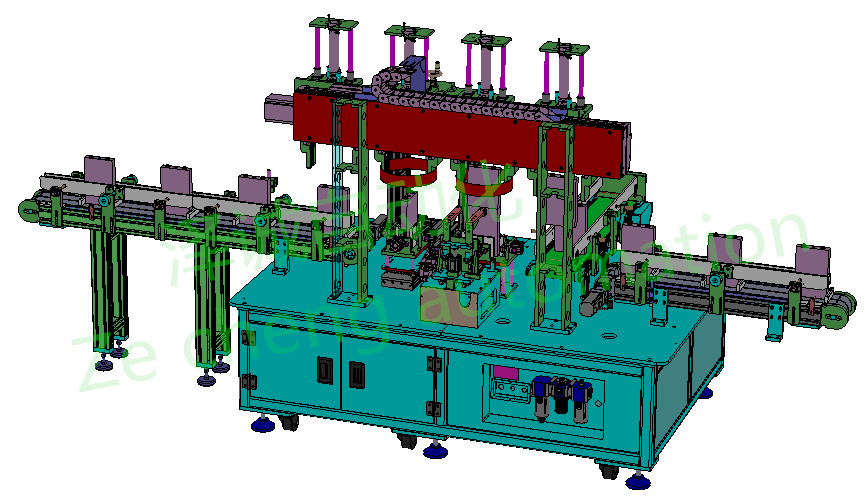

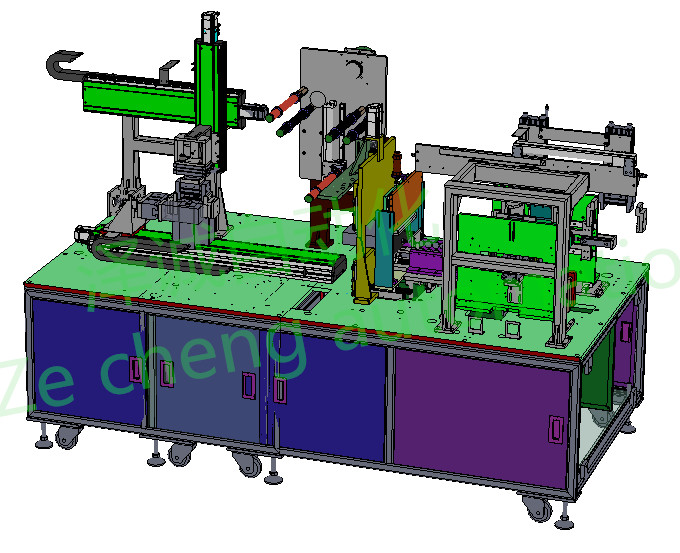

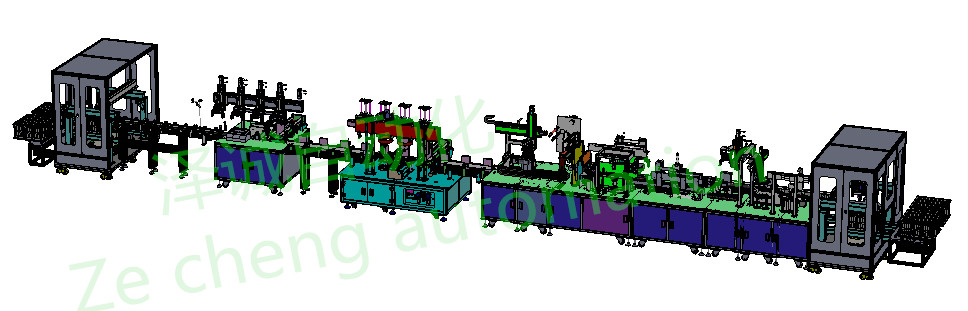

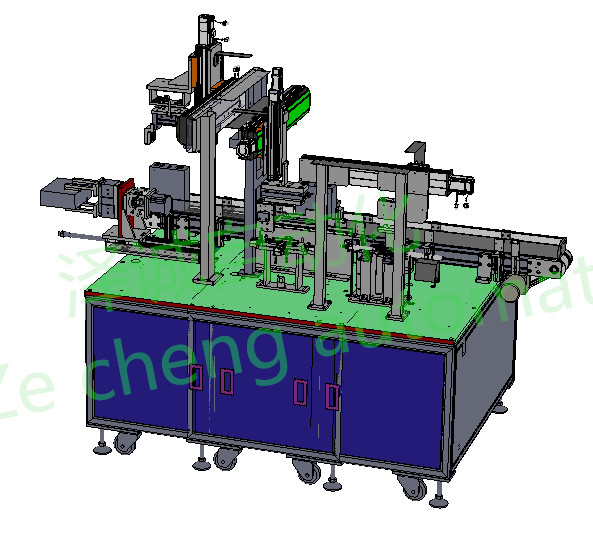

लिथियम आयन बैटरी उत्पादन लाइन प्लाज्मा सफाई और गमिंग उपकरण
1. डिवाइस कार्य
मुख्य रूप से स्क्वायर बैटरी शेल लेपित एल्यूमीनियम खोल के लिए, कच्चे माल की फीडिंग, आकार, वजन, मोटाई, प्लाज्मा सफाई, शेल झिल्ली, इन्सुलेशन परीक्षण, स्टिक इन्सुलेशन स्लाइस, ब्लैंकिंग स्कैन कोड, प्लेट में काटने आदि से स्वचालित रूप से बैटरी सहित, यह स्वत: कोटिंग लाइन के लिए कोटिंग लाइन, अयोग्य बैटरी बहिर्वाह चैनल, संबंधित परीक्षण डेटा रिकॉर्डिंग हैं।
2. प्रक्रिया आवश्यकताएँ
उपकरण के बुनियादी तकनीकी पैरामीटर:
| परियोजना | मशीन विनिर्देश | टिप्पणी |
| की दक्षता | पी 6 पीपीएम | |
| प्राप्ति | 99% | बैटरी की क्षति दर 0.1% से कम है।चिपकने वाली टेप की दोष दर मरम्मत के बाद 97% से अधिक है। |
| अनाज या चाल की दर | 95% या अधिक |
3. फिल्म और इन्सुलेशन गैसकेट की विशिष्टता और आकार
| सामग्री का नाम | लेपित कागज | इन्सुलेशन गैसकेट |
| आने वाला रास्ता | मात्रा | टुकड़ा |
| सामग्री | पालतू पशु | पालतू पशु |
| रंग | नीला | काला |
| कागज के प्रकार से | कोई नहीं है | वहाँ हैं |
| आयाम | (1) 200000 मिमी * 215 मिमी * 0.11 मिमी, (2) 200000 मिमी * 185 मिमी * 0.11 मिमी | 190.3 मिमी * 51 मिमी * 2.65 मिमी (लंबाई 20 मिमी अलग पेपर कान सहित) |
| उच्च तापमान प्रतिरोधी | 100 ℃ | 110℃ |
| कोर घुमावदार व्यास | 76.2 मिमी | - |
| कुंडल व्यास | 350 मिमी (अधिकतम) | - |
| रील की लंबाई | 185 मिमी / 215 मिमी | - |
| वजन/मात्रा | 10 किग्रा/रोल या उससे कम | 3000 टुकड़े/गत्ते का डिब्बा, अनुमानित वजन 10KG/गत्ते का डिब्बा; |
| आने वाली सामग्री का अनुभाग संरेखण | 0.5 मिमी या उससे कम | - |
| तन्यता ताकत | पी 80 एन / 25 मिमी | - |
| उपस्थिति | कोई बुलबुला नहीं, degumming | लैमेलर आने वाली सामग्री के बीच कोई आसंजन नहीं |
4. बैटरी वजन आवश्यकताओं
प्रत्येक वजन से पहले, इलेक्ट्रॉनिक स्केल स्वचालित रूप से शून्य पर वापस आ जाना चाहिए, और पहचान डेटा स्वचालित रूप से बैटरी बार कोड के साथ बाध्य होना चाहिए।इलेक्ट्रॉनिक पैमाने का डेटा स्थिर होने के बाद, डेटा एकत्र करें।प्रक्रिया के दौरान इलेक्ट्रॉनिक पैमाने के कंपन से बचना चाहिए।उसी समय, सिस्टम में पूर्व वजन डेटा को पूर्व और पूर्व वजन डेटा के बीच अंतर का न्याय करने के लिए कहा जाता है।यदि इलेक्ट्रॉनिक पैमाने की विफलता के कारण डेटा को पढ़ा नहीं जा सकता है, तो इसे काम करना बंद कर देना चाहिए और उपकरण को अलार्म देना चाहिए।
5. मोटाई का पता लगाने की आवश्यकताएं
1) बैटरी टेस्ट प्लेटफॉर्म और प्रेसिंग प्लेट परीक्षण दबाव द्वारा आवश्यक कठोरता आवश्यकताओं को पूरा करेगी, और सतह विरूपण, क्षति, खरोंच, जंग और अन्य घटनाओं से मुक्त होगी।जब बैटरी की मोटाई मापी जाती है, तो बैटरी को पहले दबाया जाता है और फिर उच्च परिशुद्धता विस्थापन सेंसर के साथ परीक्षण किया जाता है।
2) मोटाई परीक्षण के लिए दो मापने वाली सतहों के सापेक्ष, टूलींग माप की सुविधा के लिए स्क्रू होल या बेलनाकार छेद को इंस्टॉलेशन हैंडल, लिफ्टिंग रिंग और अन्य उठाने की सुविधाओं के साथ स्थापित किया जाना चाहिए।
3) दबाव में अलार्म मॉनिटरिंग डिवाइस है, जो बंद-लूप नियंत्रण का एहसास कर सकता है।(मोटाई दिशा दबाव को नियंत्रित करने के लिए इलेक्ट्रिक सिलेंडर ड्राइव का उपयोग करती है, और इसमें दबाव सेंसर प्रतिक्रिया बल होता है)।
6. प्लाज्मा सफाई आवश्यकताएँ:
1) प्लाज्मा सफाई मापदंडों को समायोजित किया जा सकता है;सफाई बैटरी के दो बड़े पक्ष और दो पक्ष (नीचे की सतह की सफाई के लिए आरक्षित स्टेशन), उपकरण निकास आउटलेट, खरीदार के बाद निकास आउटलेट आकार और अतिरिक्त आवश्यकताओं को निर्धारित करने के लिए शुद्धिकरण निर्माता के लिए आरक्षित है।
2) सफाई के दौरान सेल की सतह का तापमान 60 ℃ से अधिक नहीं होना चाहिए।
7. लिफाफा आवश्यकताएं
1) लिफाफा पक्ष से शुरू होता है, और चार तरफ (दो बड़े पक्ष और दो तरफ) नीली फिल्म ऊपर और नीचे किनारों से मुड़ी हुई है।तंत्र डिजाइन को नीचे और पांच पक्षों (नीचे सहित) पर लिफाफा शुरू करने की तकनीकी आवश्यकताओं को पूरा करना चाहिए।
2) लिफाफा के बाद प्रत्येक लेमिनेशन सतह पर कोई स्पष्ट गलत स्थान, ताना, बुलबुला, तह, बैटरी रिसाव और अन्य अवांछनीय घटनाएं नहीं होनी चाहिए।विवरण इस प्रकार हैं: (1) लिफाफा प्रक्रिया में उत्पन्न बुलबुले: लिफाफे की सतह का व्यास (4 पक्ष) 3 मिमी से कम स्वीकार्य है, 3 से 8 मिमी की अनुमति है, व्यास 8 मिमी से अधिक की अनुमति नहीं है, नीचे का व्यास कम है 3 मिमी से अधिक स्वीकार्य, 3 से 8 मिमी की अनुमति 1;नीली फिल्म क्षति को सफेद खोल के संपर्क में आने की अनुमति न दें;ब्लू फिल्म पेस्ट एक गैप की ओर ले जाने के करीब नहीं है, ब्लू फिल्म का अंत और नॉन-स्टिक की लंबाई के बीच ब्लू फिल्म 10 मिमी से कम है;निचला हेम विकृत: अनुमति नहीं है;नीली फिल्म की सतह पर सिलवटों के कारण असमानता: प्रत्येक पट्टी की चौड़ाई 2 मिमी से कम, लंबाई में 10 मिमी से कम और संख्या में 3 से अधिक स्ट्रिप्स नहीं होती है;पोल कॉलम एज ब्लू फिल्म विकृत: ब्लू फिल्म को पोल कॉलम बॉस की तुलना में अधिक पोल कॉलम एज ब्लू फिल्म फलाव के कारण किनारे को बहुत लंबा छोड़ने की अनुमति नहीं है;लिफाफे के बाद नीली फिल्म सतह पट्टी ट्रेस: अनुमति नहीं है।
3) लिफाफे की ऊपरी सतह का तह आयाम 3 मिमी तक है, तह का किनारा पोल कॉलम की साइड की दीवार पर नहीं चढ़ सकता है, और द्वि-आयामी कोड को कवर नहीं किया गया है।साइड फोल्ड ओवरलैप 4-5mm, बॉटम फोल्ड साइज (साइड) 10-15mm।
4) कागज की कमी के लिए एक स्वचालित पहचान उपकरण है।फीडिंग टाइम लॉस सिंगल लाइन उत्पादन क्षमता के 6ppm की आवश्यकता को पूरा करना चाहिए।
5) चिपकने वाला दबाव और स्थिति को 54173200 और 54173170 की स्विचिंग आवश्यकताओं को पूरा करने के लिए समायोजित किया जा सकता है।
8. इन्सुलेशन परीक्षण आवश्यकताएं
1) चार पक्षों (चौड़ी सतह और संकीर्ण सतह) संघनन की स्थिति के तहत लिफाफा बैटरी के इन्सुलेशन प्रदर्शन का परीक्षण किया जाता है।
2) "क्रोमा 19032" इन्सुलेशन और वोल्टेज प्रतिरोधी उपकरण चुनें।यह एक ही समय में वोल्टेज और इन्सुलेशन प्रतिरोध के संयोजन और निरंतर परीक्षण का एहसास कर सकता है।परीक्षण दबाव, परीक्षण वोल्टेज, बेंचमार्क वर्तमान और परीक्षण समय समायोजित किया जा सकता है।
3) 54173200 और 54173170 स्विच के साथ संगत।
9. इन्सुलेशन गास्केट संलग्न करने के लिए आवश्यकताएँ
1) नॉन-स्टिक पेपर को छीलकर बैटरी के ऊपर चिपका दें।
2) इन्सुलेशन शीट को बिना ताना-बाना, सूजन या क्षति के मजबूती से चिपकाया जाता है;नॉन-स्टॉप फीडिंग को महसूस किया जा सकता है;आसंजन सटीकता ± 0.5 मिमी।
3) फीडिंग फ़्रीक्वेंसी को ईंधन भरने की आवृत्ति ≥1h / समय की आवश्यकताओं को पूरा करने में सक्षम होना चाहिए और लापता सामग्री अलार्म का कार्य होना चाहिए।
2.12 डिवाइस में काउंटिंग फंक्शन है, जो प्रत्येक शिफ्ट में उत्पादन की कुल संख्या और उत्पादन की संचयी कुल संख्या को रिकॉर्ड कर सकता है।ऑपरेटर उपरोक्त डेटा को नहीं बदल सकता है, इसलिए पासवर्ड सुरक्षा प्राप्त की जा सकती है।
2.13 बैटरी के पूरे संचालन के दौरान, बैटरी के फटने या खरोंच के कारण बैटरी या बैटरी की सतह को कोई नुकसान नहीं होगा।
2.14 संबंधित जिग के प्रतिस्थापन से आवश्यक आकार सीमा के भीतर सभी प्रकार की बैटरियों के चिपकने का एहसास हो सकता है, और प्रतिस्थापन चक्र 1 दिन से कम है।
सहयोग प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।एन
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
