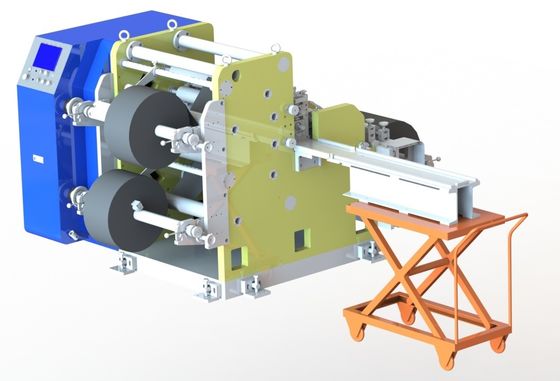

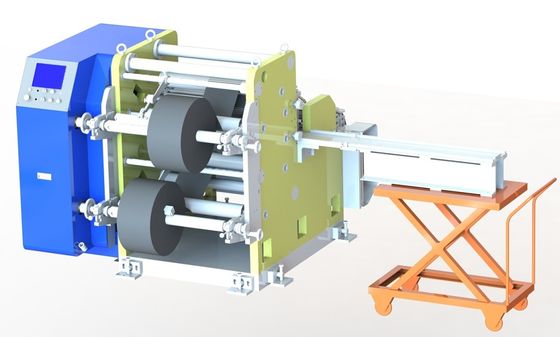

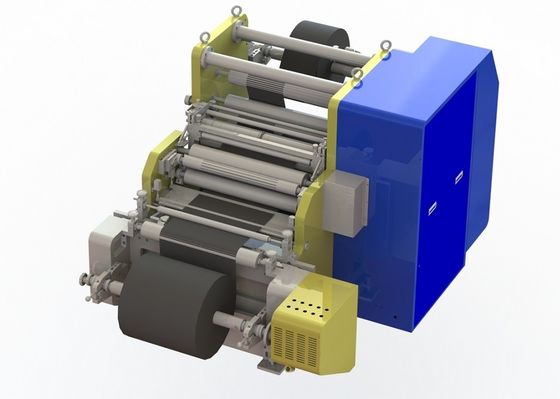

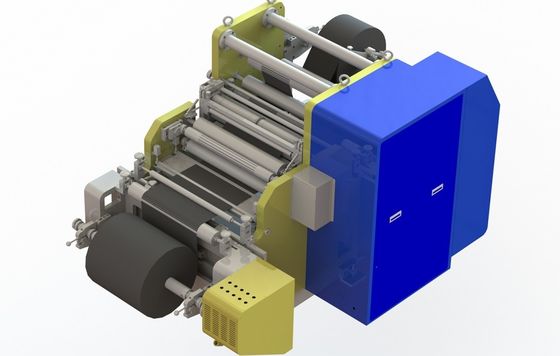

3 चरण लिथियम बैटरी उत्पादन लाइन प्लेट स्वचालित स्लीटिंग मशीन
1.डिवाइस के कार्य:
1.1,स्लीटिंग मशीन सिंगल मशीन उपकरण मुख्य रूप से धातु विज्ञान, इलेक्ट्रॉनिक्स, विद्युत शक्ति, विद्युत और विद्युत कनेक्टर, इलेक्ट्रॉनिक घटक, बिजली आपूर्ति, सौर फोटोवोल्टिक, मोटर वाहन, जहाज निर्माण, खिलौने, हार्डवेयर, सामग्री, बैटरी पोल टुकड़ा डायाफ्राम, ट्रांसफार्मर में उपयोग किया जाता है। इंसुलेटिंग डायाफ्राम के कोर, अनाकार स्ट्रिप्स, फेरोलॉयल कोर रिएक्टर, प्रतिबाधा उपकरण, इलेक्ट्रिक वेल्डिंग मशीन कोर वाइंडिंग,स्टेनलेस स्टील उत्पाद, धातु उत्पाद, शिल्प, कागज। पैकेजिंग सामग्री और अन्य प्रसंस्करण उद्योग।
उत्पाद की विशेषताएँ:
अति पतली पट्टी, संकीर्ण पट्टी, कोई गड़गड़ाहट, उच्च परिशुद्धता धातु पट्टी काट सकते हैं। उत्पाद की गुणवत्ता में घरेलू उन्नत स्तर है। स्टील बेल्ट के लिए लागू।ताँबा।एल्युमिनियम बेल्ट।सबसे पतली 0.02 मिमी और 1 मिमी संकीर्ण प्रसंस्करण के लिए अभिकर्मक और गैर-धातु सामग्री अल्ट्रा-सटीक स्लीटिंग उपकरण जैसे निकल, तांबा, एल्यूमीनियम, टाइटेनियम, स्टेनलेस स्टील, अनाकार रिबन और अन्य प्रकार के धातु बेल्ट, 200 तक की सबसे तेज़ उत्पादन गति मी / मिनट और विशेष सामग्री।स्थिरता के साथ अच्छा है।बड़े, उच्च परिशुद्धता की डिग्री समायोजित करें।उत्तम कारीगरी।विन्यास।कीमत वाजिब है, आदि
1.2.उपकरण के मुख्य कार्य
1)निरंतर टुकड़ा करने की मशीन ब्रैकट संरचना उपकरण आराम को गोद लेती है, जो उपकरण को संयोजित करने और बदलने के लिए सुविधाजनक है।यह ऊपरी ब्लेड उपकरण या डबल निलंबित चाकू संरचना, ब्लेड प्रकार उपकरण भी प्रदान कर सकता है।
3)स्लीटर कटर शाफ्ट सर्वो मोटर द्वारा संचालित होता है, ऊपरी और निचले स्लीटर क्रमशः सर्वो मोटर द्वारा संचालित होते हैं, अंतर स्लिटर है, स्लीटर पोल शीट में थोड़ा विरूपण और कोई लहर नहीं है।
4)निरंतर स्लाइसिंग के लिए उच्च-सटीक रोलिंग कटर का उपयोग, एल्यूमीनियम पन्नी के लिए उपयुक्त, तांबे की पन्नी निरंतर अंतराल लेपित पोल के लिए सब्सट्रेट के रूप में, उच्च काटने की सटीकता, बिना गड़गड़ाहट के किनारे, कोई झुर्रियाँ नहीं;
5)उच्च काटने की गति, 40 मीटर / मिनट की यांत्रिक डिजाइन गति;
6)पीएलसी नियंत्रण के साथ निरंतर तनाव घुमावदार;
7)वायु विस्तार शाफ्ट का उपयोग अनइंडिंग के लिए किया जाता है, जिसे सामग्री लेने के लिए घुमाया जा सकता है और सामग्री लेने के लिए फोर्कलिफ्ट ट्रक;
8)टूल फ्रेम पुश-आउट मूवेबल टूल फ्रेम को अपनाता है और रैक कार से लैस होता है, जिससे चाकू बदलना आसान हो जाता है;
9)उपकरण में उच्च परिशुद्धता है, कोई अंतर नहीं कतरनी का एहसास है, बार-बार इस्तेमाल किया जा सकता है, लागत को बहुत बचाता है;
10)अनइंडिंग, स्लाइसिंग और अप-डाउन वाइंडिंग के दौरान निरंतर तनाव नियंत्रण;
11) गति को गतिहीन गति परिवर्तन के साथ सर्वो मोटर सिस्टम द्वारा नियंत्रित किया जाता है, और सभी भागों के सिंक्रनाइज़ेशन को महसूस किया जाता है;
12) सामग्री के लिए सुविधाजनक, शासक के साथ रोल अप करें।
13) दोषपूर्ण पोल के टुकड़ों को चिह्नित करने के लिए सीसीडी डिटेक्शन सिस्टम को काटने की मशीन में जोड़ा जा सकता है (अनुबंध में निर्दिष्ट करने की आवश्यकता है)
2. आने वाली सामग्री और उपकरण के लिए उपयुक्त उत्पाद विनिर्देश
| नहीं। | विषय | विनिर्देश |
| 1 | रोल व्यास: | अधिकतम 500㎜ |
| 2 | वजन कम करना: | मैक्स 450 किग्रा |
| 3 | ओलिंग ड्रम व्यास: | Φ3" (Φ76.2 मिमी) |
| 4 | पन्नी की चौड़ाई | मैक्स 650 मिमी |
| 5 | पन्नी की मोटाई | कॉपर पन्नी: 7-20μm (एल्यूमीनियम पन्नी: 10-25μm) |
| 6 | कुंडल चौड़ाई: | सामग्री कोटिंग की अधिकतम चौड़ाई: max650mm |
| 7 | विभाजित पोल मोटाई: | 50～300μm |
| 8 | घुमावदार व्यास: | अधिकतम 500㎜। |
| 9 | रील व्यास: | 3" (आंतरिक व्यास) |
3, उपकरण के मुख्य तकनीकी पैरामीटर:
| नहीं। | परियोजना का नाम | तकनीकी पैमाने |
| 1 | एक रोल टाइप करें: | सुधारात्मक परिशुद्धता ± 0.1 मिमी है, सुधार दूरी ± 60 मिमी है, अवांछित परिशुद्धता ≤ ± 0.2 मिमी है, और गाइड रोलर एनोडिक एल्यूमीनियम रोलर को गोद लेता है। |
| 2 | तनाव नियंत्रण सीमा और परिशुद्धता को खोलना | 20-100N, ± 1N |
| 3 | अनिच्छुक विचलन नियंत्रण स्ट्रोक और परिशुद्धता: | ± 50 मिमी, ± 0.2㎜। |
| 4 | यांत्रिक गति: | अधिकतम 40 मीटर / मिनट (निरंतर समायोज्य) |
| 5 | स्वीकृति दर में कटौती: | ≥10मी/मिनट |
| 6 |
काटना और विनिर्देश: काटने की चौड़ाई: दो मॉडल (विशिष्ट चौड़ाई लिखित संचार) |
मानक काटने की चौड़ाई: प्रक्रिया के अनुसार 2 ~ 3 टुकड़े पूरी मशीन टूल रेस्ट के एक सेट से सुसज्जित है, जिसमें टूल बदलने के लिए सिर और हाइड्रोलिक लिफ्टिंग कार शामिल है :(शेष अतिरिक्त भाग अनुबंध में निर्दिष्ट किया जाएगा। यदि निर्दिष्ट नहीं है, तो तकनीकी विनिर्देश मानक विन्यास के अनुसार। |
| 7 | चौड़ाई सटीकता काटना: | चौड़ाई सटीकता काटना: ± 0.05㎜； |
| 8 | काटने का प्रभाव: | कोई गड़गड़ाहट या लहरें नहीं； |
| 9 | पोल बूर (सिंगल और डबल कोटेड ड्रेसिंग और फॉयल सहित) | पोल शीट की कोटिंग सतह से परे: अनुदैर्ध्य गड़गड़ाहट 10 मीटर (पोल शीट का ऊर्ध्वाधर स्थान: पोल शीट की सतह से परे), क्षैतिज गड़गड़ाहट ≤16 मीटर (पोल शीट का क्षैतिज स्थान: ध्रुव की सतह से परे) चादर। |
| 10 | चाकू की सेवा जीवन |
सकारात्मक ड्रेसिंग क्षेत्र उपकरण जीवन 200,000 मीटर सामान्य उरोरा पन्नी क्षेत्र उपकरण जीवन 100,000 मीटर नकारात्मक ड्रेसिंग क्षेत्र का उपकरण जीवन ≥ 200,000 मीटर है नकारात्मक अरोरा पन्नी क्षेत्र का कटर जीवन 200,000 मीटर . है |
| 1 1 | ध्रुव सर्पेन्टाइन (ध्रुव के काटने की दिशा का झुकना) : | कैथोड झुकने वाला टुकड़ा 1.0 मिमी / 1300 मिमी, सकारात्मक ध्रुव झुकने वाला टुकड़ा ≤1.0 मिमी / 1300 मिमी |
| 12 | चाकू ब्रांड काटना: घरेलू मिश्र धातु चाकू | एक चाकू डिस्क संरचना मोड, काटने के आकार को समायोजित करने के लिए स्पेसर आकार को बदलकर, ऊपर और नीचे चाकू Φ 130 मिमी व्यास, उपयोग का न्यूनतम व्यास: Φ 126 मिमी। |
| 13 | बुद्धिमान अंकन विशेषताएं: | कुल काटने की लंबाई, पीछे हटने और तनाव को कम करने, ऊपरी और निचले काटने की गति अनुपात, शाफ्ट दबाव, उपकरण सेवा जीवन, उत्पाद किस्मों, मशीन काटने की गति, काटने के मीटर को टच स्क्रीन, सुविधाजनक ट्रेसिंग और प्रक्रिया नियंत्रण पर सेट और संग्रहीत किया जा सकता है। |
| 14 | ग़लत अलार्म: | सभी दोष टच स्क्रीन पर प्रदर्शित अलार्म होंगे, और आसान रखरखाव के लिए गलती बिंदु स्वचालित रूप से प्रदर्शित होंगे। तीन रंग अलार्म लैंप सूचक प्रकाश, टच स्क्रीन प्रॉम्प्ट। |
| 15 | विद्युत उपकरण: | एकल-चरण 380V / 30A / 50Hz; हवा की खपत (संपीड़ित हवा): 300L / मिनट; कुल शक्ति: लगभग 6Kw; वायु स्रोत दबाव (संपीड़ित हवा)> 6 किग्रा / सेमी 2 गैस की आवश्यकताएं: कोई पानी नहीं, कोई तेल नहीं, फ़िल्टर की गई स्वच्छ हवा। ऑपरेटिंग वातावरण: कमरे का तापमान 20-40 ℃; 30-70% आर्द्रता। |
| 16 | घुमावदार चौड़ाई: | न्यूनतम 30 मिमी (अधिकतम 670 मिमी) |
| 17 | घुमावदार सटीकता: | ± 0.5 मिमी। |
| 18 | घुमावदार तनाव नियंत्रण सीमा | सिंगल शाफ्ट: 5-50N |
| 19 |
किनारे का निपटान:
|
ब्रश रोलर क्लैंपिंग संग्रह डिवाइस, किनारे अपशिष्ट तनाव को मैन्युअल रूप से समायोजित किया जा सकता है; एज स्क्रैप 5 मिमी |
| 20 | डिवाइस रोटेशन दर: | 95% |
| 21 | वजन | 2.5 टन |
| 22 | डिवाइस का रंग | मानक रंग गर्म ग्रे है |
| 23 | साथ संग्लन | चीनी ऑपरेशन मैनुअल और उपकरण रखरखाव मैनुअल, खरीदे गए पुर्जे मैनुअल और अन्य सामग्री |
| 24 | नोट: कृपया ग्राहक को पोल (सकारात्मक और नकारात्मक की वास्तविक स्थिति के अनुसार) एक रोल (लगभग 500 मीटर लंबी) परीक्षण मशीन प्रदान करें | |
