आयरन लिथियम बैटरी 0-200g . के लिए लिक्विड इंजेक्शन मशीन सेमी-ऑटोमैटिक इंजेक्शन मशीन
1, प्रोफाइल
डिवाइस बैटरी के अर्ध-स्वचालित तरल इंजेक्शन के लिए उपयुक्त है।तरल इंजेक्शन सुई को कैश टैंक पर तरल इंजेक्शन पोर्ट में मैन्युअल रूप से डाला जाता है, और तरल को सक्शन, स्वचालित वैक्यूम निष्कर्षण और स्वचालित दबाव के रूप में इंजेक्ट किया जाता है।
2. कच्चा माल और घटक
1. उत्पाद का आकार:
| बैटरी मॉडल | वू | ली | एच | एच1 (एक कॉलम) | एस (पोल कॉलम और इंजेक्शन पोर्ट के बीच की दूरी) |
| इकाई: मिमी | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | 4 |
| 36171110 | 171 | 110 | 36 | 0-20 | 4 |
3: तरल इंजेक्शन मशीन का परिचय

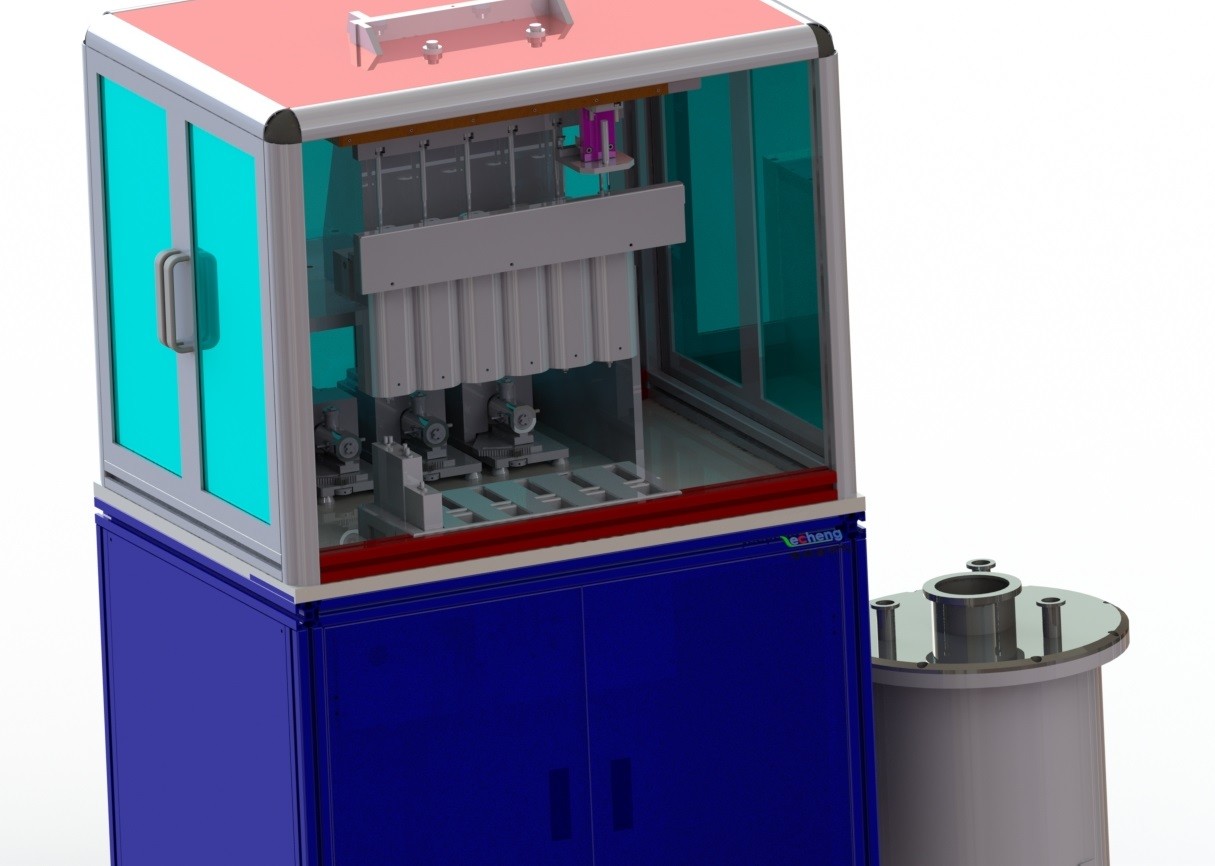

1, सामान्य लेआउट
2. तरल इंजेक्शन सिलेंडर असेंबली
तरल इंजेक्शन सिलेंडर को सील करने के बाद, वैक्यूम को बैटरी के अंदर और तरल इंजेक्शन सिलेंडर को चार प्लग पर पाइप के माध्यम से पंप किया जाता है, और फिर इलेक्ट्रोलाइट को तरल इंजेक्शन पाइप के माध्यम से तरल इंजेक्शन सिलेंडर में इंजेक्ट किया जाता है।तीन प्लग खोलें, और इलेक्ट्रोलाइट को वैक्यूम सोखना द्वारा बैटरी में पंप किया जाता है।
3. जैकिंग असेंबली
मैन्युअल रूप से बैटरी को पोजिशनिंग फिक्स्चर में डालें, जैकिंग सिलेंडर के माध्यम से लिक्विड इंजेक्शन सिलेंडर में बैटरी लिक्विड इंजेक्शन होल और लिक्विड इंजेक्शन नोजल को कनेक्ट और सील करें।
3. घटक दबाएं
सिलेंडर असेंबली जो इंजेक्शन सिलेंडर में 4 प्लग चलाती है।
4. सीलिंग घटक
सिलेंडर असेंबली जो इंजेक्शन सिलेंडर में 4 प्लग चलाती है।
5. तरल इंजेक्शन छेद विधानसभा सील
एक घटक जो इलेक्ट्रोलाइट को इंजेक्शन सिलेंडर के इंजेक्शन छेद में प्लग करता है।
4. उपकरण आवश्यकताएँ
4.1.इसमें वैक्यूम पंपिंग, इलेक्ट्रोलाइट क्वांटिटेटिव इंजेक्शन और प्रेशराइज्ड रैपिड इंजेक्शन के कार्य हैं, जिनमें से प्रेशराइज्ड रैपिड इंजेक्शन के फंक्शन को चुना जा सकता है और प्रेशर को सेट किया जा सकता है
4.2.न्यूनतम वैक्यूम पाइप व्यास 12 मिमी से कम नहीं होना चाहिए, और मुख्य पाइप 25 मिमी . से कम नहीं होना चाहिए
4.3 वैक्यूम ट्यूब केवल उत्पाद के संपर्क में है, इलेक्ट्रोलाइट भाग नहीं।
4.4 ऑपरेशन की आवश्यकताएं: उपकरण मैनुअल फीडिंग, तरल इंजेक्शन छेद का संरेखण, स्वचालित वैक्यूम पंपिंग, तरल इंजेक्शन, तरल इंजेक्शन के बाद मैनुअल फीडिंग।
4.4.1 उपकरण मैनुअल फीडिंग और तरल इंजेक्शन छेद संरेखण: ऑपरेशन प्रक्रिया टूलींग पोजिशनिंग को अपनाती है, जिससे बैटरी की उपस्थिति और तरल इंजेक्शन छेद को नुकसान नहीं हो सकता है
4.4.2 स्वचालित वैक्यूम इंजेक्शन:
4.4.3 सटीक पैमाइश पंप का उपयोग बैटरी तरल इंजेक्शन के लिए किया जाता है।तरल इंजेक्शन राशि 0g से 200g तक समायोज्य है, और तरल इंजेक्शन सटीकता ± 0.5% होने की गारंटी है।
4.4.4 तरल इंजेक्शन से पहले पहुंचने वाली वैक्यूम डिग्री 20 ~ 1000Pa वैकल्पिक के साथ चुनी जा सकती है।
4.4.5 तरल इंजेक्शन के दौरान कोई इलेक्ट्रोलाइट स्प्रे या लीक नहीं किया जाएगा।
4.4.6 समायोज्य खड़े होने का समय: इंजेक्शन के समय को कम करने के लिए, डिवाइस त्वरित दबाव वाले इंजेक्शन के कार्य को बरकरार रखता है।
4.4.7 तरल इंजेक्शन के बाद मैनुअल ब्लैंकिंग: लोडिंग और अनलोडिंग के लिए सरल और सुविधाजनक।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किया गया सामान बिल्कुल नया, पूर्ण और अप्रयुक्त उपकरण है।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
