1. अवलोकन और सामान्य आवश्यकताएं

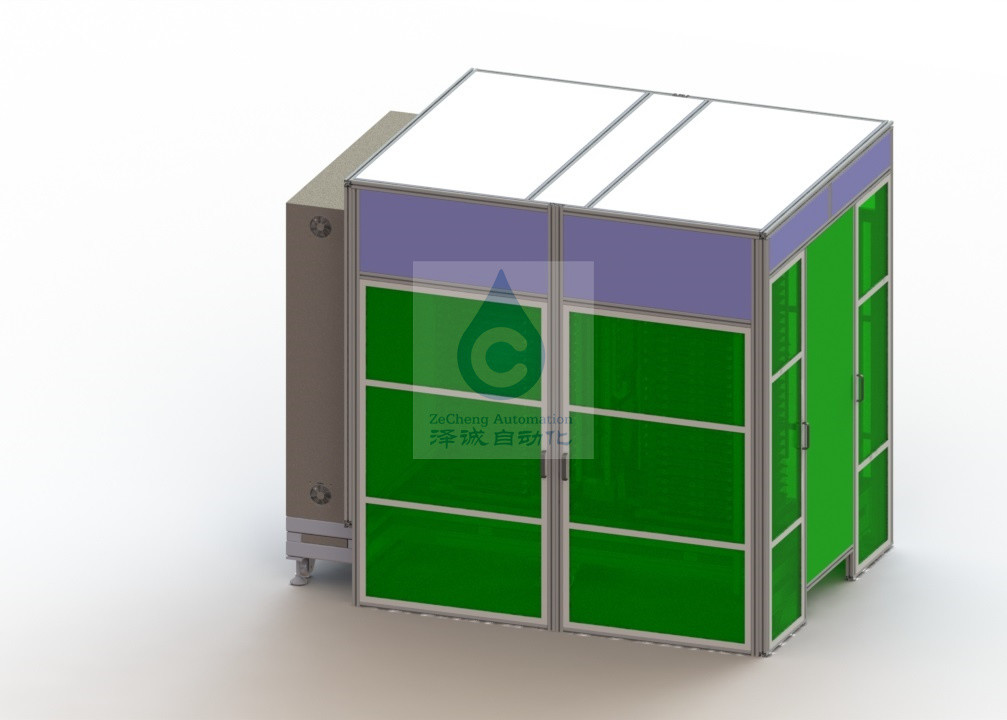

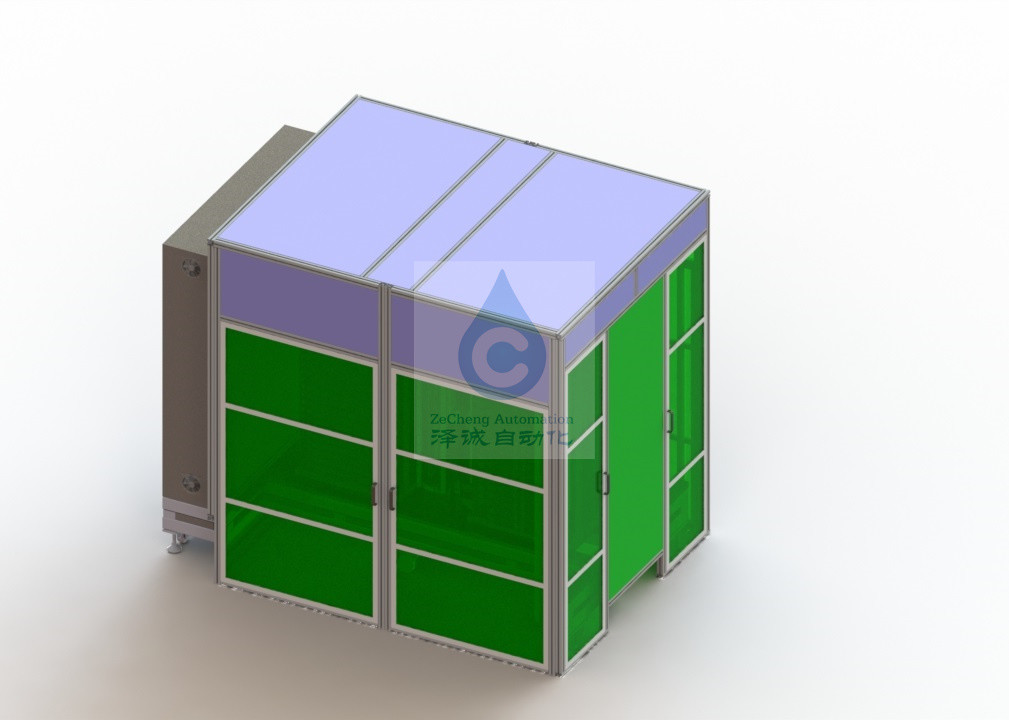

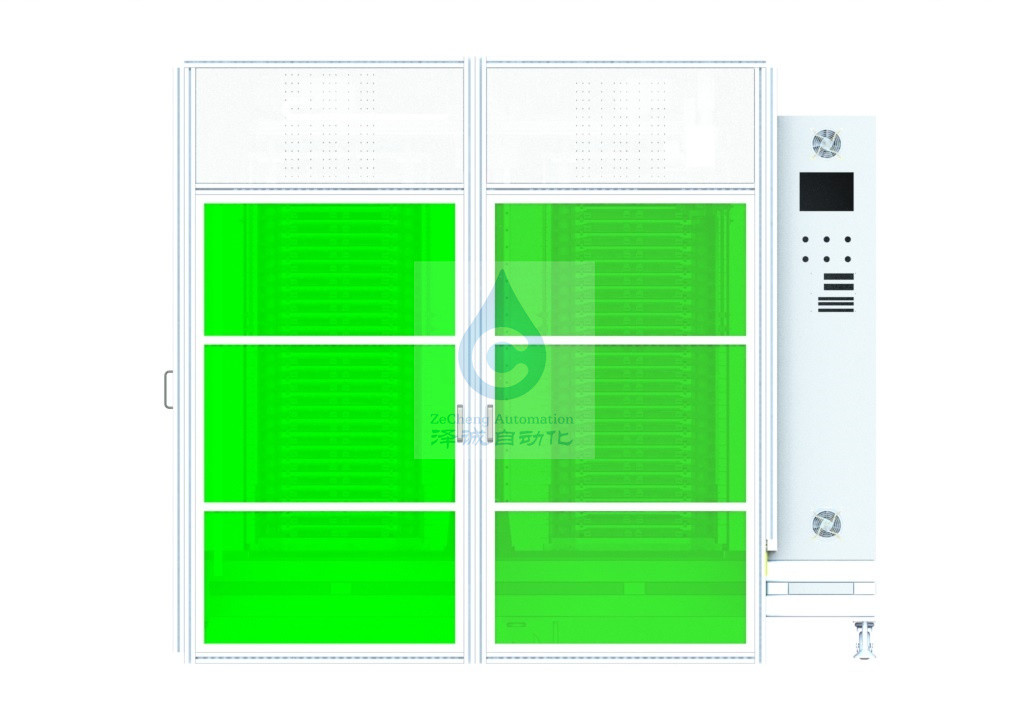

एजिंग इंजेक्शन के बाद बैटरी की एक महत्वपूर्ण प्रक्रिया है, जो सीधे बैटरी प्रतिरोध और वोल्टेज की स्थिरता को प्रभावित करती है। एजिंग सिस्टम उम्र बढ़ने के कैबिनेट और डिस्चार्ज कैबिनेट से बना है, दोनों एक साथ काम करते हैं, स्वचालित नियंत्रण (एकल चरण नियंत्रण) के लिए, मैनुअल कोड लोडिंग सामग्री सहित , उम्र बढ़ने का ताप और निरंतर तापमान निरंतर दबाव नियंत्रण, उम्र बढ़ने की प्रक्रिया वोल्टेज परीक्षण, उम्र बढ़ने का निकास, उम्र बढ़ने की वैक्यूम हीट सीलिंग, उम्र बढ़ने का चरण चक्र, चार्जिंग और डिस्चार्ज (वोल्टेज करंट और तापमान का पता लगाने सहित), सेल स्क्रीनिंग, उम्र बढ़ने कृत्रिम सामग्री कोड वजन, डेटा सिस्टम और अन्य कार्य।
प्रत्येक उम्र बढ़ने वाले कैबिनेट को कम से कम 200 सेल ऑपरेशन की आवश्यकता होती है, प्रत्येक सेल का आकर्षक निकास वैक्यूम थर्मल सीलिंग समय 10s से अधिक नहीं होगा, और 200 कोशिकाओं का कुल समय 20min से अधिक नहीं होगा। उपकरण में प्रक्रिया उत्पादन को रिकॉर्ड करने और प्रदर्शित करने का कार्य है डेटा ट्रैकिंग स्थापित करने के लिए सूचना और संबंधित प्रक्रिया पैरामीटर जैसे वजन डेटा, वोल्टेज डेटा, तापमान डेटा, और वैक्यूम हीट सील डेटा।
डिस्चार्ज कैबिनेट में प्रोडक्शन डिस्चार्ज कैबिनेट और टेस्टिंग डिस्चार्ज कैबिनेट शामिल है। प्रोडक्शन डिस्चार्ज कैबिनेट (4 यूनिट) उम्र बढ़ने के कैबिनेट से जुड़ा हुआ है ताकि उम्र बढ़ने और चार्जिंग और डिस्चार्ज टेस्ट की स्क्रीनिंग और रिकॉर्डिंग की वोल्टेज डिटेक्शन और रिकॉर्डिंग पूरी हो सके;टेस्ट डिस्चार्ज कैबिनेट (5 यूनिट) का उपयोग चार्ज और डिस्चार्ज डिटेक्शन और तैयार कोशिकाओं की रिकॉर्डिंग के लिए किया जाता है।
2. उपकरण समारोह
1) एजिंग कैबिनेट में मुख्य रूप से मैनुअल स्कैनिंग कोड लोडिंग, एजिंग हीटिंग, एजिंग वोल्टेज टेस्ट, एजिंग आई एग्जॉस्ट, एजिंग वैक्यूम हीट सीलिंग, एजिंग स्टेप साइकल, एजिंग प्रोसेस चार्जिंग और डिस्चार्ज टेस्ट, उम्र बढ़ने के बाद मैनुअल मटेरियल स्कैनिंग लोडिंग, डेटा सिस्टम के कार्य शामिल हैं। , आदि।
2) वास्तविक समय में आने वाली सामग्री संख्या, प्रक्रिया पैरामीटर, उपकरण प्रक्रिया की स्थिति और अन्य जानकारी रिकॉर्ड और प्रदर्शित करें, एक गुणवत्ता डेटा ट्रैकिंग सिस्टम स्थापित करें, और वास्तविक समय में प्रक्रिया स्थिति प्रदर्शित कर सकते हैं।
3) अवशोषण इलेक्ट्रोलाइट को फ़िल्टर करने के लिए एक वैक्यूम फ़िल्टर टैंक रखें।
4) प्रत्येक प्रक्रिया चरण स्वचालित रूप से और मैन्युअल रूप से स्वतंत्र रूप से संचालित किया जा सकता है।
5) एक ही समय में, उपकरण में स्वतंत्र सेल वोल्टेज और तापमान असामान्य अलार्म और आपातकालीन उपचार क्षमता होती है।
3. उपकरण संरचना
प्रणाली की मुख्य संरचना निम्न तालिका में दिखाई गई है।
| तालिका 1 में मुख्य रूप से शामिल हैं | ||||
| क्रम संख्या | डिवाइस का नाम | विनिर्देश | विनिर्देश | मुख्य तकनीकी आवश्यकताएं |
| 1 | एजिंग कैबिनेट | एग्जॉस्ट हीट सील में आकार दें | 1台 | ± 1 ℃। |
| 2 | निर्वहन कैबिनेट | उम्र बढ़ने की प्रक्रिया के दौरान चार्ज और डिस्चार्ज | 1台 | 5 वी, 5 ए। |
| 3 | निर्वहन कैबिनेट | उम्र बढ़ने के बाद चार्ज और डिस्चार्ज | 1台 | 5 वी / 5 ए। |
4.तकनीकी प्रदर्शन संकेतक
4.1, एजिंग कैबिनेट
4.1.1 उम्र बढ़ने कैबिनेट पर सामग्री

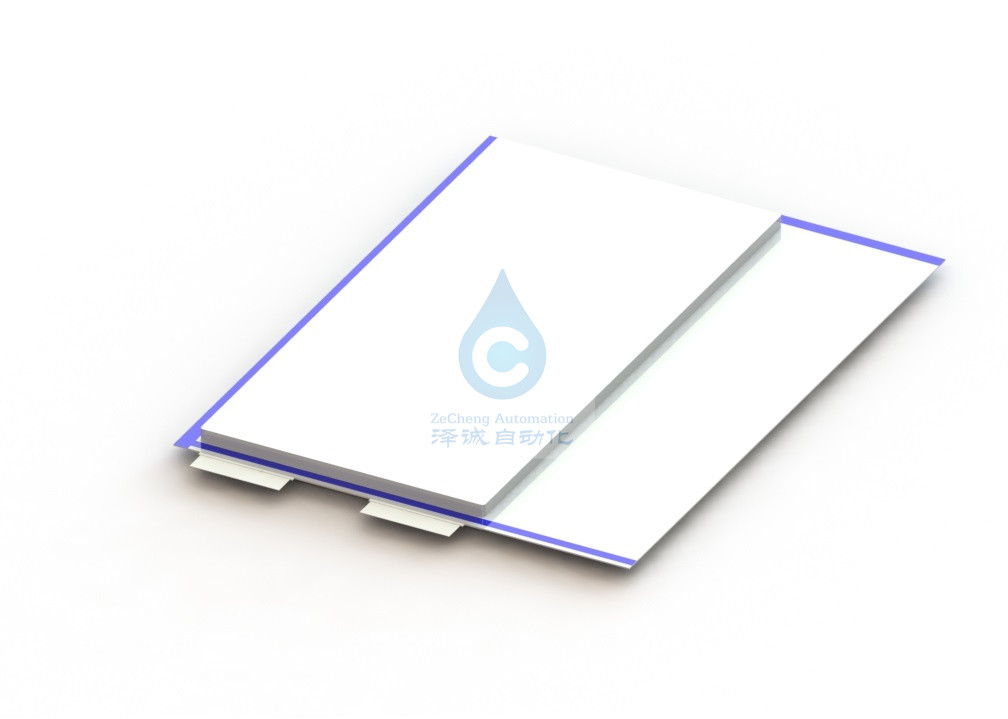

1) कृत्रिम लोडिंग बॉक्स, सेल एयरबैग ऊपर है (एयरबैग में विरूपण और झुकने की संभावना है)।
2) मैन्युअल फ़ीड, कोशिकाओं को तौलने के लिए कोड को स्कैन करें, और डेटा को सेल कोड के साथ एक-एक करके बाँधें।
3) सेल को मैन्युअल रूप से उम्र बढ़ने वाले कैबिनेट क्लैंप में डाल दिया जाता है, और क्लैंप की स्थिति एक-एक करके सेल कोड से जुड़ी होती है।

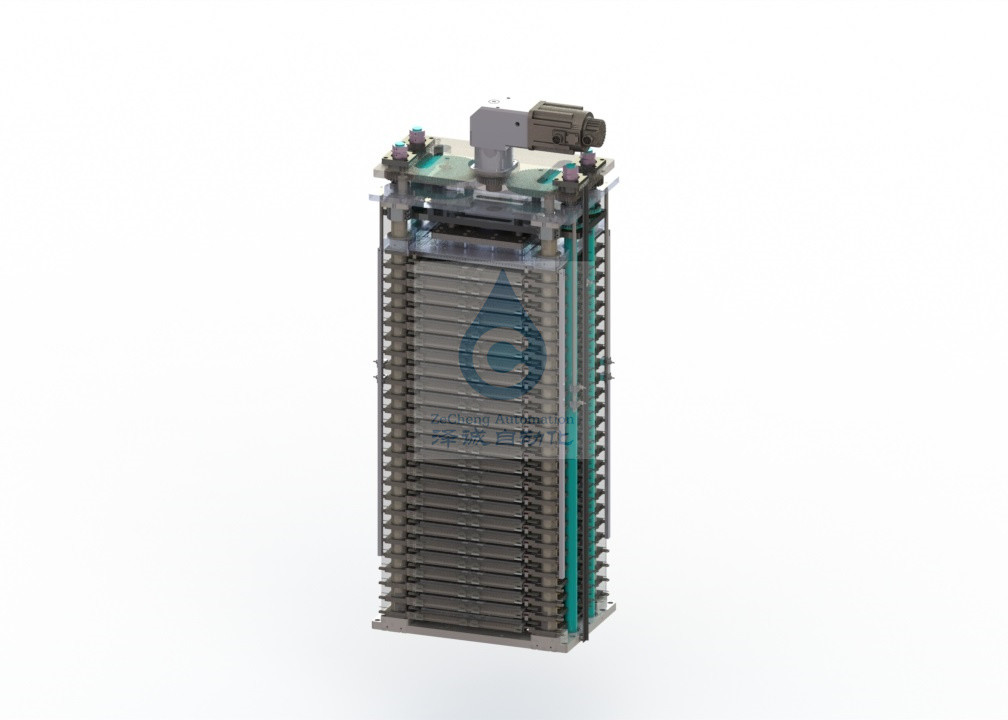

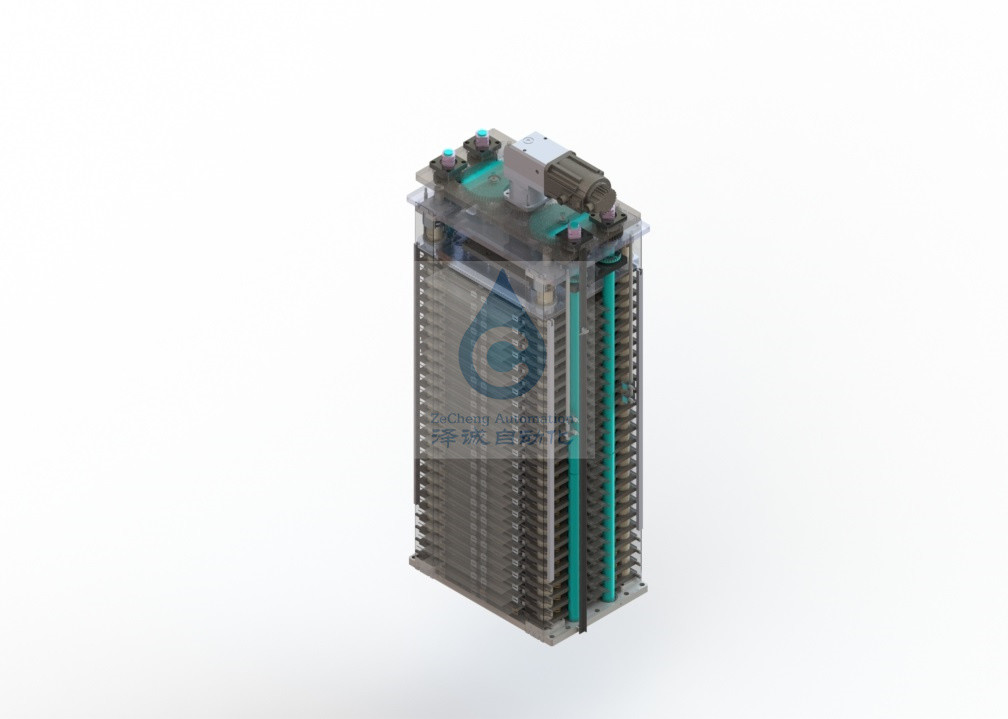

4) कृत्रिम लोडिंग सामग्री के विस्थापन को रोकने के लिए उम्र बढ़ने की स्थिरता नकली डिजाइन को अपनाती है।
5) प्रत्येक उम्र बढ़ने वाले कैबिनेट को ऊपरी सामग्री बक्से के 10 सेट और निचले सामग्री बक्से के 10 सेट से लैस किया जाएगा। ऊपरी बॉक्स और निचला बॉक्स विभिन्न सामग्री कोर विनिर्देश आवश्यकताओं के साथ संगत है। प्रत्येक बॉक्स 20 कोशिकाओं से कम नहीं हो सकता है (128 मिमी 145 मिमी पर स्वीकार किया जाता है) सेल)
