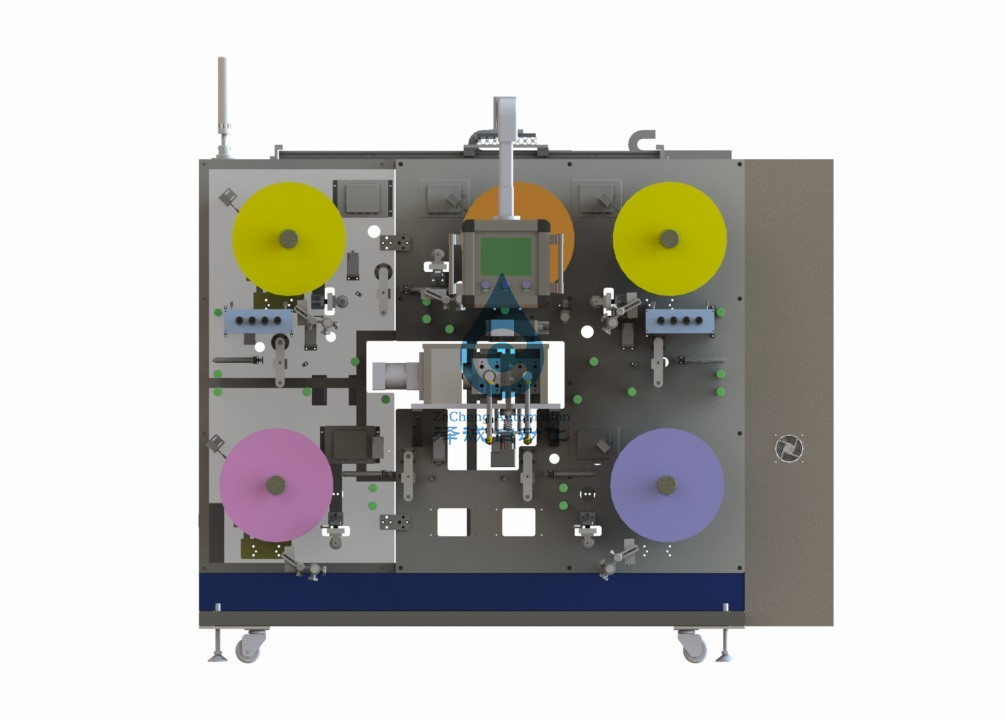

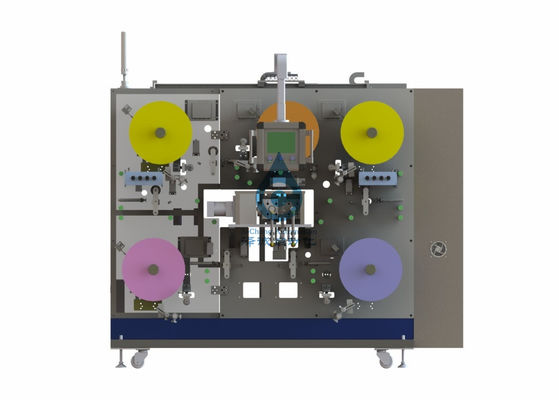

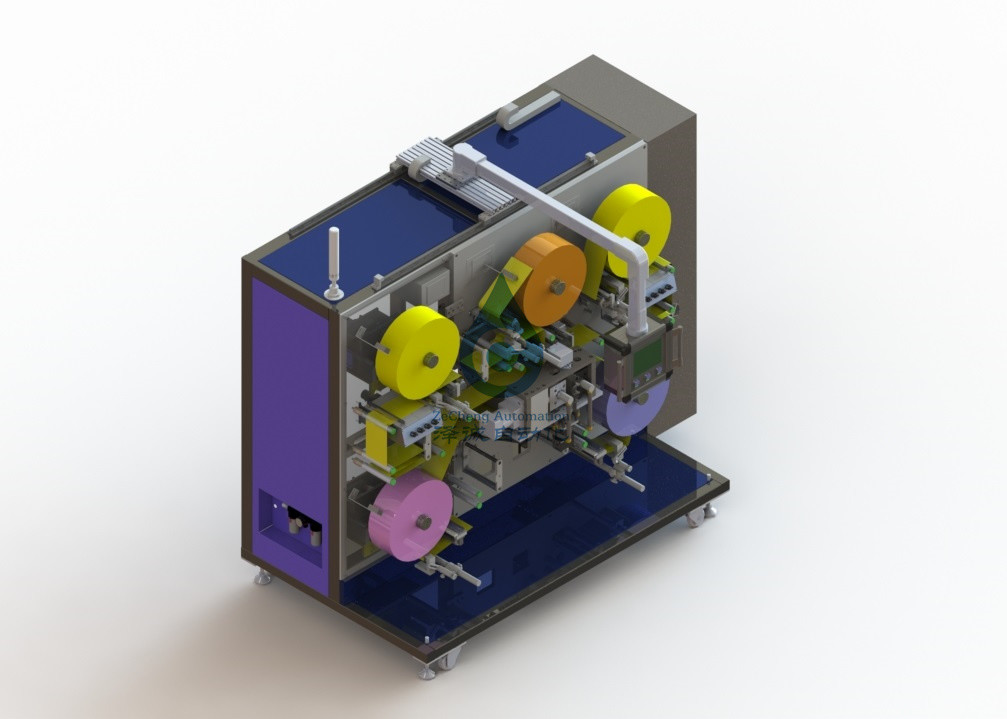

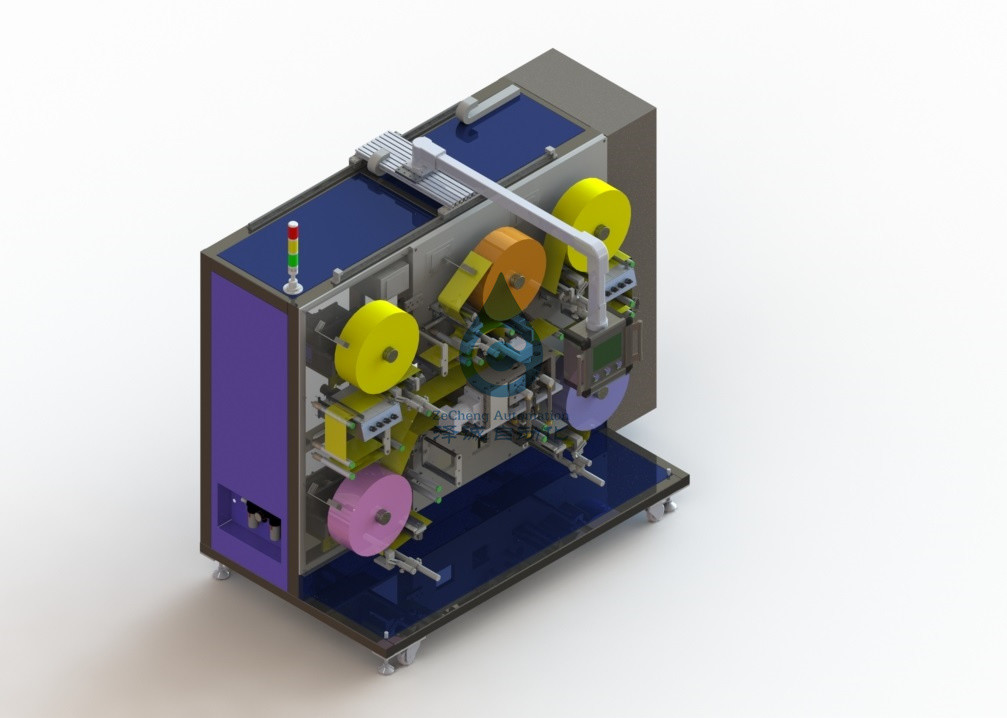

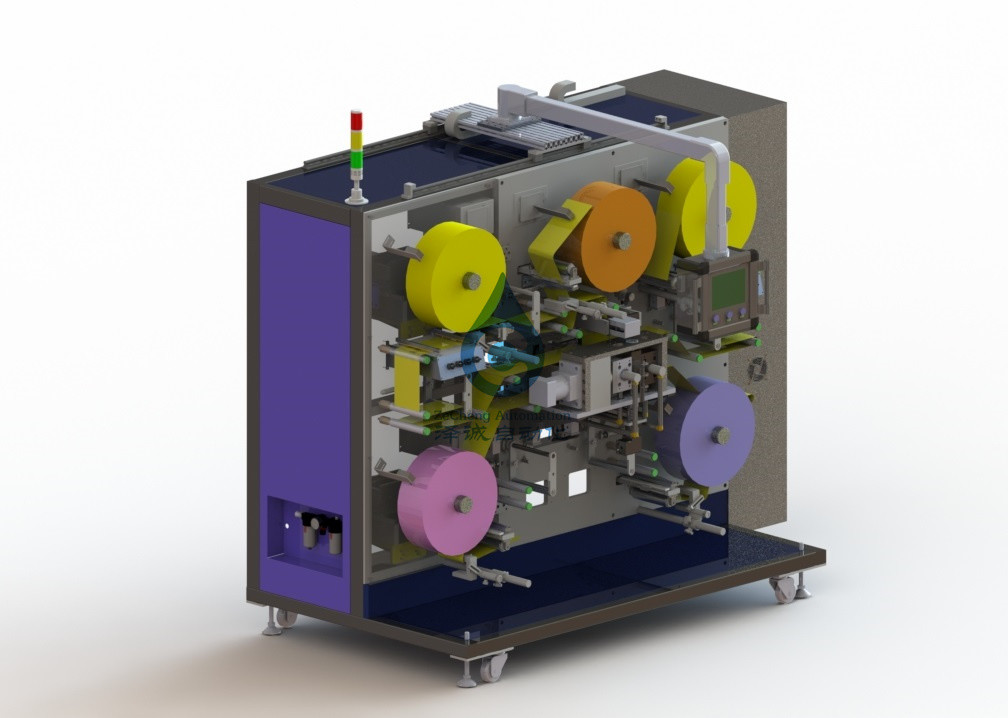

3-50um सॉलिड स्टेट लिथियम बैटरी अल्ट्रा-थिन लिथियम बेल्ट बनाने की मशीन
1. डिवाइस परिचय
1.1.डिवाइस का उपयोग मुख्य रूप से सॉलिड स्टेट लिथियम बैटरी के शुद्ध धातु लिथियम एनोड बनाने या लिक्विड लिथियम बैटरी पॉजिटिव इलेक्ट्रोड सप्लीमेंट लिथियम पोल पीस की लिथियम शीट बनाने के लिए किया जाता है।
लिथियम बेल्ट का मुख्य अहसास ऑटोमैटिक अनइंडिंग, रेक्टिफाइंग, टेंशन, ऑटोमैटिक अनइंडिंग की एक सुरक्षात्मक फिल्म, रेक्टिफाइंग, टेंशन, ऑटोमैटिक अनइंडिंग की बी प्रोटेक्टिव फिल्म, रेक्टिफाइंग, टेंशन, फॉर्मिंग, टेंशन, रिवाइंडिंग, टेंशन की एक सुरक्षात्मक फिल्म, रिवाइंडिंग और अन्य प्रक्रियाएं।
1.2 डिवाइस की संचालन प्रक्रिया
2, उपकरण आने वाली सामग्री और उत्पाद विनिर्देशों के अनुकूल हो सकते हैं
2.1.लिथियम शीट विनिर्देश के अनुकूल
2.1.1.आपूर्ति की गई सामग्री धातु लिथियम पन्नी है, रोल चौड़ाई: 30 मिमी ~ 250 मिमी, रोल संरेखण विचलन: ± 3 मिमी, रोल आंतरिक व्यास: φ3 "।
अधिकतम बाहरी व्यास: 350mm
2.1.2 सामग्री: लिथियम पन्नी, मोटाई 0.2-2 मिमी, सटीकता ± 10μm, लिथियम धातु शुद्धता ≥ 99.9%
2.1.3.आने वाली सामग्री की झुकने की त्रुटि: 2 मिमी / 250 मिमी;
कुंडल संरेखण का अधिकतम विचलन ± 3 मिमी।
चित्रा 1. भौतिक किनारे के आकार का योजनाबद्ध आरेख
2.1.4 यांत्रिक विशेषताएं: अधिकतम तन्यता फ्रैक्चर गुणांक: 50g/mm2
2.2.सुरक्षात्मक फिल्म के विनिर्देश के अनुकूल
2.2.1.आने वाली सामग्री पारदर्शी सुरक्षात्मक फिल्म रील, रील चौड़ाई: 50 मिमी ~ 300 मिमी, रील संरेखण विचलन: ± 0.5 मिमी, रील आंतरिक व्यास: φ3 "।
अधिकतम बाहरी व्यास: 450mm
2.2.2.सुरक्षात्मक फिल्म की मोटाई: 0.2-0.75 मिमी
2.2.3 आने वाली सामग्री: सिंगल साइड ऑयलिंग।
3. उपकरण के तकनीकी पैरामीटर
3.1, कुल शक्ति: 6KW;
3.2 बिजली की आपूर्ति: एसी 220 वी ± 10% 50 हर्ट्ज;
3.3.संपीड़ित हवा: दबाव 0.5mpa, प्रवाह ≥3m³ / h;
3.4.निर्वात स्रोत: ≤ -90kpa (पार्टी A द्वारा प्रदान किया गया), पम्पिंग क्षमता ≥ 1M ³/h;
3.5.उपकरण वजन: 1.5 टन।
ग्राउंड लोड आवश्यकता: 650 किग्रा / ㎡;
3.6, नाइट्रोजन: दबाव 0.5mpa, <0.2m³/h,
3.7, समग्र आकार :(एल) 2150* (डब्ल्यू) 1500* (एच) 2000;
(केवल संदर्भ के लिए, मुख्य रूप से प्रकार में);
3.8, अन्य कारकों को छोड़कर, उपकरण आंदोलन दर ≧98%, उत्पाद उपज ≧99.5%;
3.9 उपकरण की डिजाइन क्षमता 0-35 मीटर/मिनट है और गति नियंत्रण परिशुद्धता 1/1000 है।
3.10, पीईटी फिल्म क्षेत्र नियंत्रण में लिथियम शीट (डायाफ्राम और अनुगामी की चौड़ाई दिशा) सटीकता: +/- 2.0 मिमी।
3.11.लिथियम बेल्ट से संपर्क करने वाले रोलर के साथ टफराम नॉन-स्टिक रोल उपचार करें।
पीईटी फिल्म के साथ संपर्क रोलर हल्के कार्बन फाइबर रोलर से बना है।
3.12 रोलर व्यास φ150 मिमी, प्रभावी चौड़ाई 300 मिमी, गोल रनआउट ≤1um, असेंबली सटीकता ≤2um, रोलर मुख्य शरीर कठोरता ≥HRC65, सतह कोटिंग कठोरता ≥HRC75
3.13.रोलिंग दबाव 10T (एक तरफ 5T) के लिए समायोज्य है।
3.14, लिथियम फ़ॉइल कैलेंडरिंग मोटाई रेंज: 3μm-100μm, सटीकता: ± 1 um।
3.15, कैलेंडर्ड लिथियम फिल्म वजन सीमा: 1.0-10.0mg/1540.25mm2।
3.16, पीईटी फिल्म घुमावदार सटीकता: ± 1 मिमी।
3.17.सभी अनवाइंडिंग और पोल पीस रिवाइंडिंग में स्केल के साथ रिसीविंग प्लेटफॉर्म होना चाहिए।
3.18, लिथियम स्ट्रिप अनइंडिंग स्पीड: 0.26 मीटर / मिनट (20 मीटर / मिनट), सटीक ± 0.1% ~ 0.2% सर्वो नियंत्रण, गति समायोज्य।
3.19, सुधार सीमा: अधिकतम 25 मिमी।सुधार सटीकता: +/- 0.2 मिमी।
3.20.उपकरण में एक ही समय में परिवर्तनशील तनाव और निरंतर तनाव का कार्य होना चाहिए।टेंशन वैल्यू को टच स्क्रीन द्वारा सहज रूप से सेट किया जाता है, और सेटिंग यूनिट 1G है;
लिथियम पन्नी के तनाव को 80 ~ 400GF की सीमा में समायोजित किया जा सकता है, और बेल्ट चलने की प्रक्रिया में तनाव में उतार-चढ़ाव ± 5% (घुमावदार और समाप्ति स्थिति के उतार-चढ़ाव को छोड़कर) से कम या बराबर है।
पीईटी फिल्म के तनाव को 80 ~ 400GF की सीमा में समायोजित किया जा सकता है, और लेने की प्रक्रिया में तनाव में उतार-चढ़ाव ± 5% (घुमावदार और समाप्ति स्थिति के उतार-चढ़ाव को छोड़कर) से कम या बराबर है।
4. मुख्य उपकरण विन्यास सूची
| ना। | नाम | मात्रा | इकाई | निशान |
| 1 | चौखटा | 1 | सेट | |
| 2 | सुरक्षात्मक फिल्म खोलना तंत्र | 2 | सेट | |
| 3 | सुधारक तंत्र | 5 | सेट | |
| 4 | मंच चुनना | 3 | सेट | |
| 5 | तनाव प्रणाली | 5 | सेट | |
| 6 | घुमावदार तंत्र | 2 | सेट | |
| 7 | लिथियम बैंड अनइंडिंग सिस्टम | 1 | सेट | |
| 8 | ड्राइव घटक | 1 | सेट | |
| 9 | रोलिंग सिस्टम | 1 | सेट | |
| 10 | शीतलन घटक | 1 | सेट | |
| 1 1 | धूल हटाने प्रणाली | 4 | सेट | |
| 12 | सुरक्षा सुरक्षा प्रणाली | 1 | सेट | |
| 13 | विद्युत नियंत्रण प्रणाली | 1 | सेट |
5. उत्पाद उपयोग पर्यावरण
5.1 उपकरण को सुखाने के कमरे में स्थापित और उपयोग किया जाता है।
5.2, पर्यावरण स्वच्छता का उपयोग: एक लाख ग्रेड ~ तीन सौ हजार ग्रेड।
5.3 परिवेश सापेक्ष आर्द्रता: ओस बिंदु आर्द्रता: -45 डिग्री सेल्सियस ~-70 डिग्री सेल्सियस।
5.4, ऑपरेटिंग वातावरण का तापमान: 15 ℃ ~ 25 ℃।
