लिथियम आयरन फास्फेट बैटरी के लिए 50AH सेमी स्वचालित स्वचालित प्रणाली

लिथियम आयरन फास्फेट बैटरी के लिए 50AH सेमी स्वचालित स्वचालित प्रणाली

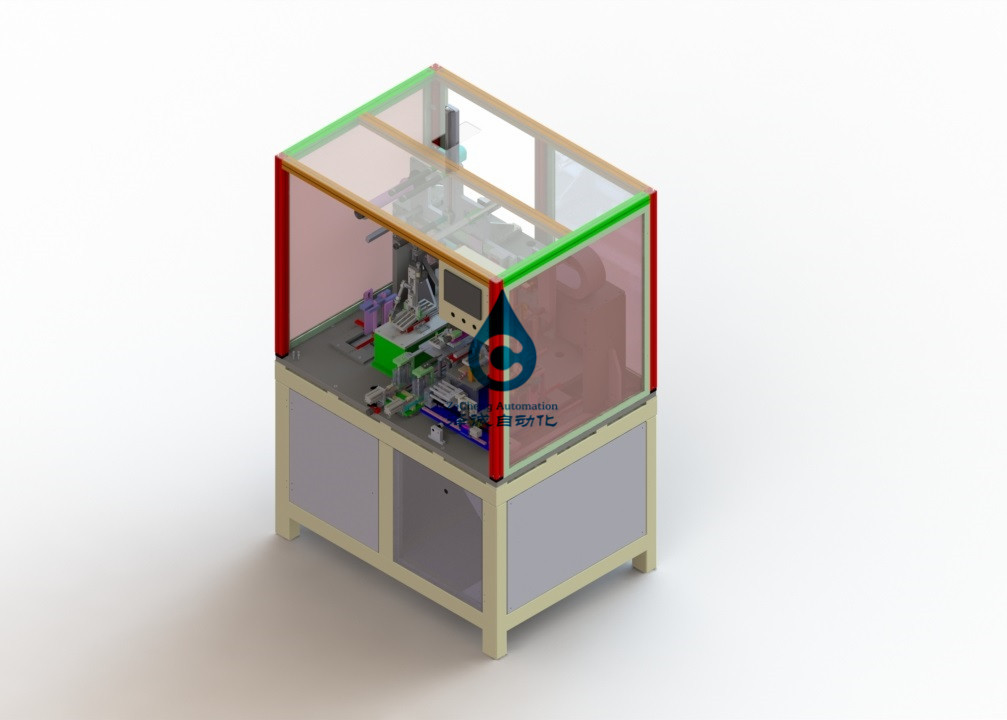

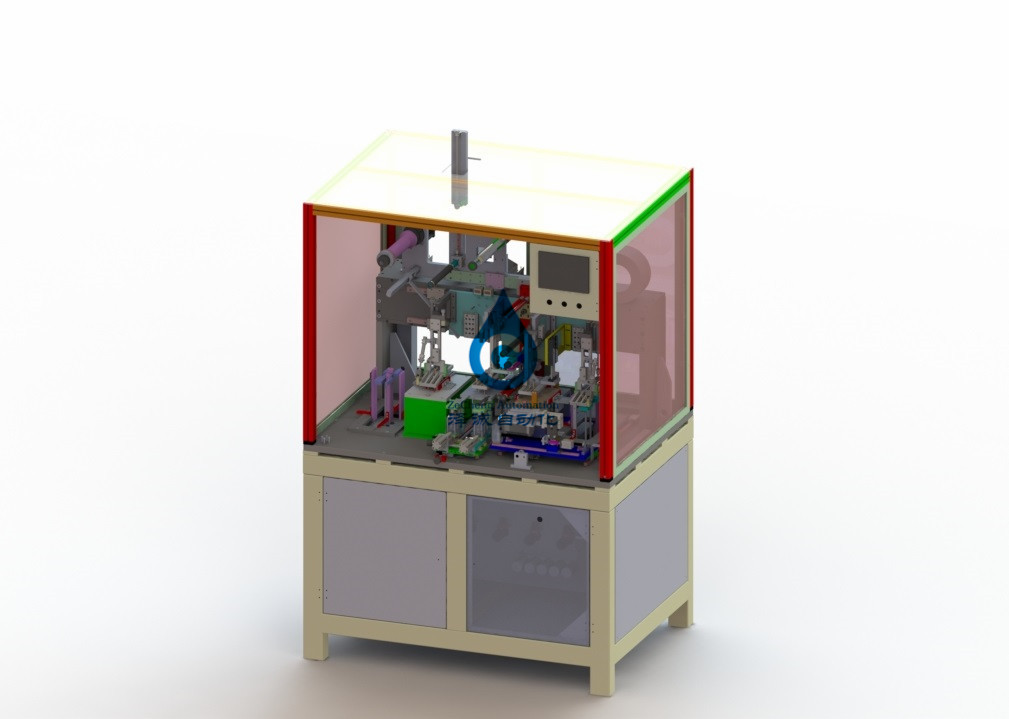

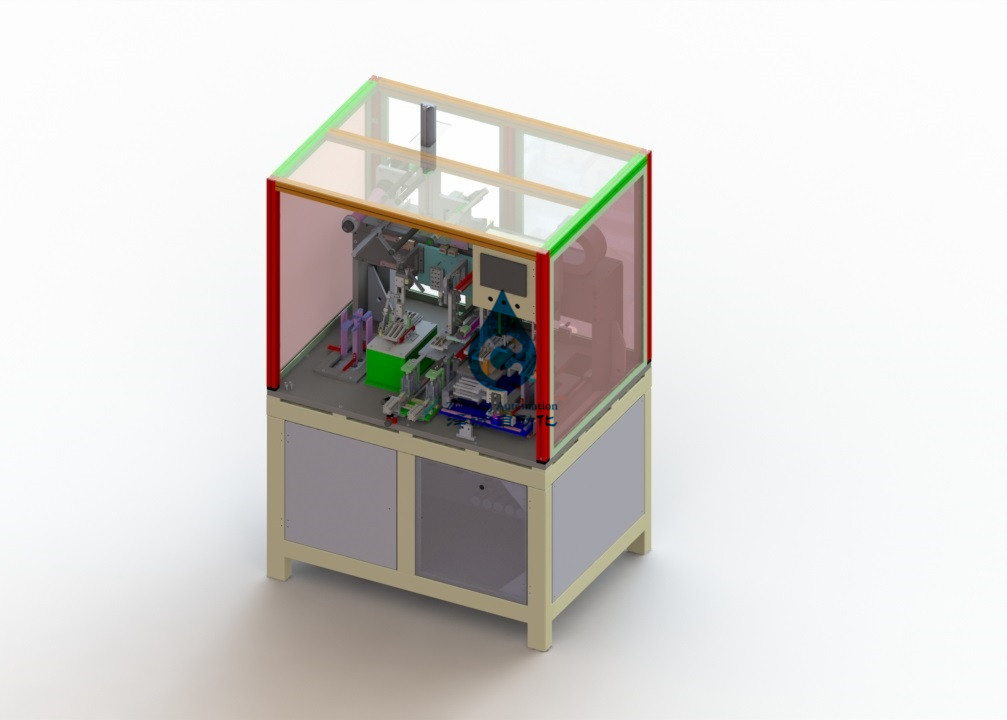

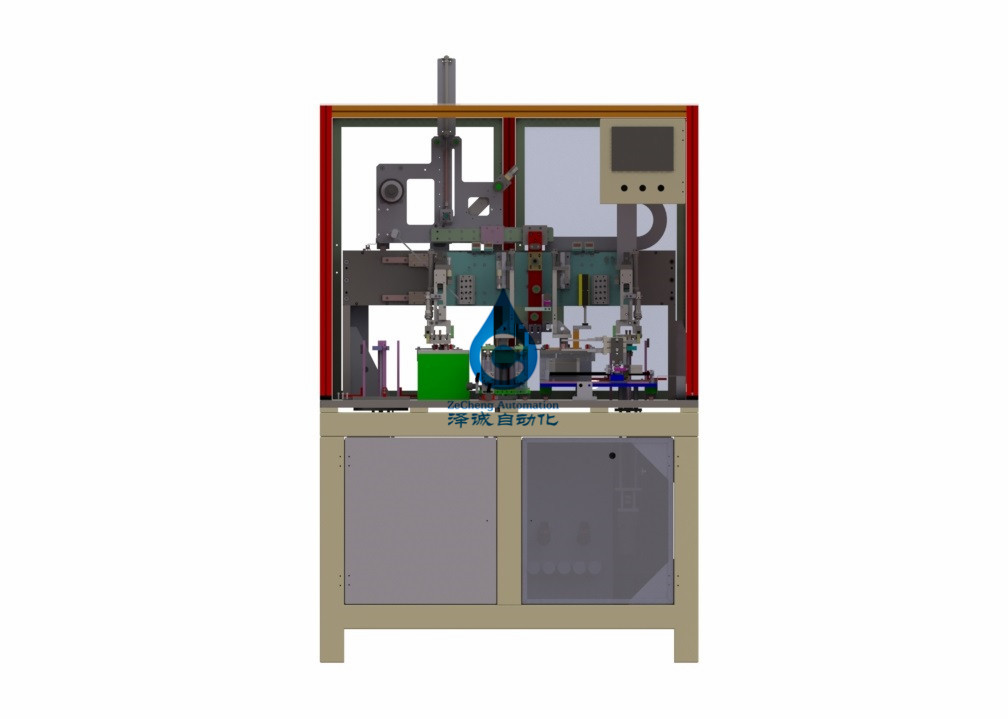

पावर बैटरी अर्ध-स्वचालित लैमिनेटिंग मशीन

1. प्रोफाइल

यह उपकरण मुख्य रूप से पावर बैटरी के जेड-आकार के फाड़ना प्रक्रिया पर लागू होता है।पीआईडी ​​नियंत्रण को डायाफ्राम निरंतर तनाव को नियंत्रित करने के लिए अपनाया जाता है, और 0.5 मिमी के भीतर फाड़ना सटीकता सुनिश्चित करने के लिए माध्यमिक स्थिति को अपनाया जाता है। डबल डबल पोजीशन सीएएम फाड़ना तंत्र, उच्च गति, फाड़ना और ड्रेसिंग अलग तरीके से अपनाने, प्रभावी ढंग से लागत प्रदर्शन में सुधार होगा उत्पाद की।

विशेष लक्षण:

1.1 पीआईडी ​​का उपयोग डायाफ्राम निरंतर तनाव को नियंत्रित करने के लिए किया जाता है

डीसी मोटर का उपयोग सटीक पोटेंशियोमीटर द्वारा प्रेषित डेटा को इकट्ठा करने के लिए किया जाता है, और स्विंग प्रक्रिया के दौरान डायाफ्राम के तनाव को नियंत्रित करने के लिए पीआईडी ​​ऑपरेशन का उपयोग किया जाता है।

1.2 उच्च परिशुद्धता

पोल टुकड़े की माध्यमिक स्थिति के माध्यम से, स्टैक में पोल ​​के टुकड़े की सटीकता 0.5 मिमी तक पहुंचने की गारंटी है।

1.3 स्टैकिंग गति: 1.2-1.5 स्लाइस / सेकंड

सर्वो मोटर का उपयोग चूसने वाले को ड्राइव करने के लिए लैम्पलिंग के लिए स्लाइड ट्रैक पर एक तरफ से दूसरी तरफ जाने के लिए किया जाता है।

1.4 कम परिचालन लागत

उपकरण फाड़ना और ड्रेसिंग की अलग-अलग विधि को अपनाता है।डिवाइस केवल लेमिनेशन करता है।फाड़ना के बाद, सेल को मैन्युअल रूप से बाहर निकाल दिया जाता है और सेल को रोकने के लिए क्लैंप किया जाता है।

2. विवश

रचना नीचे दी गई है

3. उपकरण विनिर्देश

3.1 लागू करने योग्य वस्तुएँ

1) नामित वर्ग प्रकार ली (लिथियम) आयन माध्यमिक बैटरी

2) सामग्री: सकारात्मक इलेक्ट्रोड से बना: अल + बैटरी सामग्री नकारात्मक इलेक्ट्रोड: Cu + बैटरी सामग्री विभाजक: राल

3) बैटरी का आकार

चित्रा 5) का आकार

ZSC01A

3.2 उपकरण के तकनीकी पैरामीटर

4. यांत्रिक विनिर्देशों

4.1 फाड़ना मशीन

उपकरण वायु दबाव बफरिंग और स्प्रिंग बफरिंग के सिद्धांत को अपनाता है।जैसे-जैसे बैटरी परतों की संख्या बढ़ती जाती है, उपकरण धीरे-धीरे डूबता जाता है, और फाड़ना की स्थिति हमेशा एक ही स्थान पर बनी रहती है।पोल प्लेट की सतह का विशेष रूप से इलाज किया जाता है, और पोल प्लेट और डायाफ्राम क्षतिग्रस्त नहीं होते हैं।

4.2 स्टैकिंग प्लेटफॉर्म मूवमेंट सिस्टम

तंत्र सटीक गेंद पेंच को जल्दी से स्थानांतरित करने के लिए सर्वो मोटर को अपनाता है और स्थिति सटीक विश्वसनीय है।

4.3 सामग्री बॉक्स घटक

उच्च गुणवत्ता एल्यूमीनियम मिश्र धातु सामग्री, विशेष उपचार के बाद सतह, चिकनी पहनने के प्रतिरोध, कोई पहनने और बेकार है।एक ही समय में, सामग्री बॉक्स के दोनों पक्ष हवा को उड़ाने और वैक्यूम करने का तरीका अपनाते हैं, धूल को दूर चूसने के लिए, एक ही समय में, यह सुनिश्चित करने के लिए कि ध्रुव का टुकड़ा एक से अधिक टुकड़े की घटना को अवशोषित नहीं करेगा, जब यह है वैक्यूम चूसने वाला द्वारा चूसा।

4.4 वैक्यूम चूसने वाला विधानसभा

पोल प्लेट को कई बिंदुओं पर रखने के लिए विशेष वैक्यूम चूसने वाले का उपयोग किया जाता है ताकि यह सुनिश्चित किया जा सके कि पोल प्लेट नहीं गिरेगी। कई पोल के सोखने को रोकने के लिए सामग्री बॉक्स सक्शन को फोल्ड किया जा सकता है।

4.5 पोल प्लेट स्वचालित उठाने प्रणाली

पोल टुकड़ा हमेशा एक ही ऊंचाई पर है यह सुनिश्चित करने के लिए कदम मोटर द्वारा संचालित सटीक लीड स्क्रू द्वारा जैक किया गया है।

4.6 पोल प्लेट पोजिशनिंग सिस्टम

सीएएम तंत्र का उपयोग पोल प्लेट को सही ढंग से करने के लिए किया जाता है। मॉडल को बदलने के बाद, आपको केवल सीमा ब्लॉक की स्थिति को समायोजित करने की आवश्यकता होती है

4.7 फाड़ना हेरफेर प्रणाली

सीएएम तंत्र का उपयोग चूसने वाले घटकों के 4 सेटों को चलाने के लिए किया जाता है, और फाड़ना और पोजीशन लोभी को एक साथ किया जाता है।

4.8 ऑपरेटिंग सिस्टम

यह एक टच स्क्रीन के साथ संचालित किया जा सकता है। कभी भी, आपातकालीन स्टॉप, पावर स्विच हार्ड स्विच है।

4.9 नियंत्रण कक्ष

मशीन स्वतंत्र रूप से विद्युत बोर्ड, आंतरिक रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य पावर सर्किट घटकों, पीएलसी, रिले, मोटर नियंत्रण उपकरणों के साथ नियंत्रण के साथ स्थापित किया गया है। बाहर के साथ संबंध कनेक्टर और टर्मिनल स्टेशन के माध्यम से बनाया जाएगा। पीएलसी OMRON को गोद ले। पावर केबल की छत छिद्रित है।अन्य उपकरणों के बीच केबल और हवा नलिकाओं को तार और निचले हिस्से में पाइप किया जाएगा।

5.Energy माध्यम

कृपया निम्नलिखित ऊर्जा मीडिया प्रदान करें

10.1 बिजली की आपूर्ति

1. वोल्टेज AC220V। 0.5% के तहत एकल चरण तात्कालिक भिन्नता में 10%

2. आवृत्ति: 50 हर्ट्ज Hz 1 हर्ट्ज

3) क्षमता: 5kVA 220V

10.2 वायु

1) दबाव 0.5mpa 5kGF / Cm2

2. क्षमता 401 / मिनट

10.3 वैक्यूम

आपकी कंपनी वैक्यूम स्रोत (या वैक्यूम जनरेटर का उपयोग करने वाले उपकरण) प्रदान करती है।

6. पर्यावरण की स्थिति

डिवाइस निम्नलिखित पर्यावरणीय परिस्थितियों में बाधाओं के बिना काम कर सकता है।

• ऑपरेटिंग तापमान: 5-35 ℃

भंडारण तापमान: 0-40 ℃

• आर्द्रता 30-80% लेकिन ओस नहीं होनी चाहिए।

• नमक गैस, जहरीली गैस संक्षारक गैस नहीं होनी चाहिए।

• धूल में प्रवाहकीय धूल नहीं होनी चाहिए।

• चुंबकीय सीमा डिवाइस की चुंबकीय सीमा को प्रभावित नहीं करेगी

• कंपन को कोई झटका नहीं होना चाहिए और कंपन महसूस करना चाहिए।
