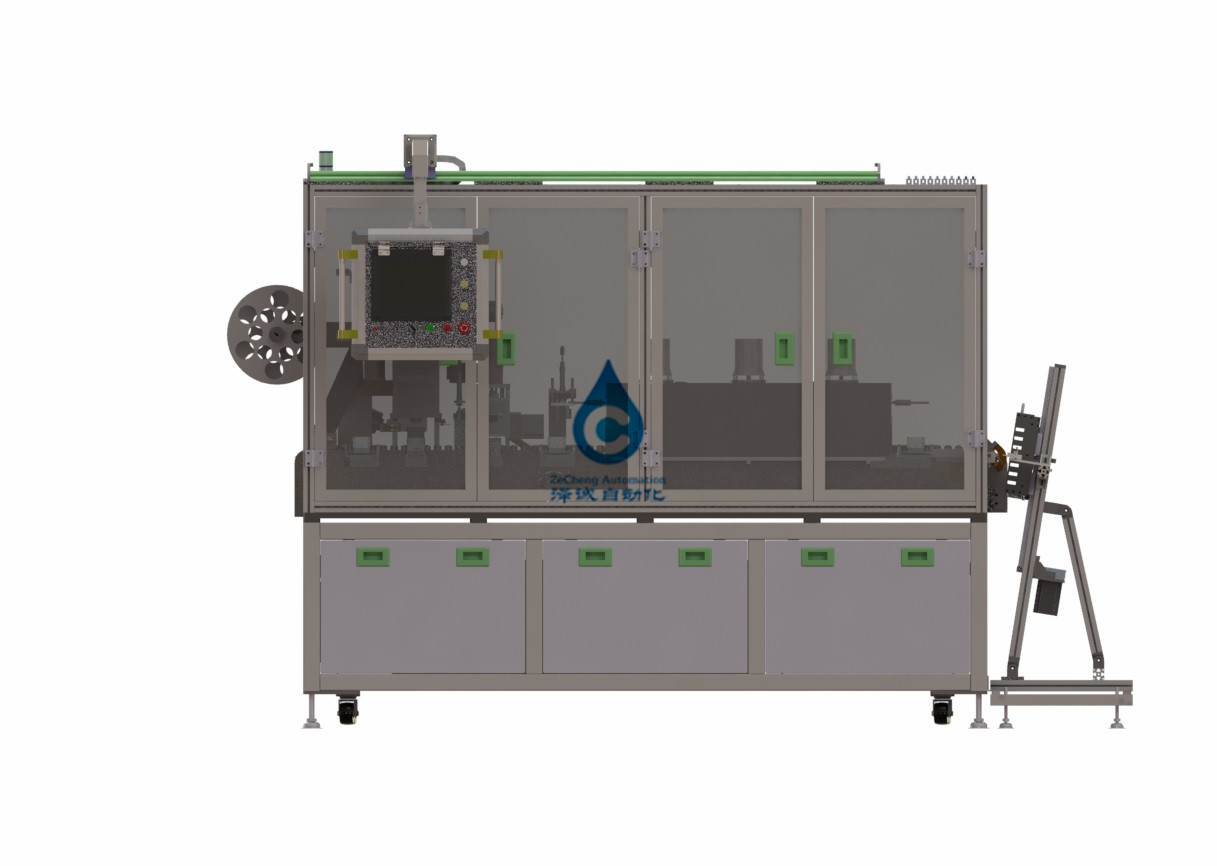

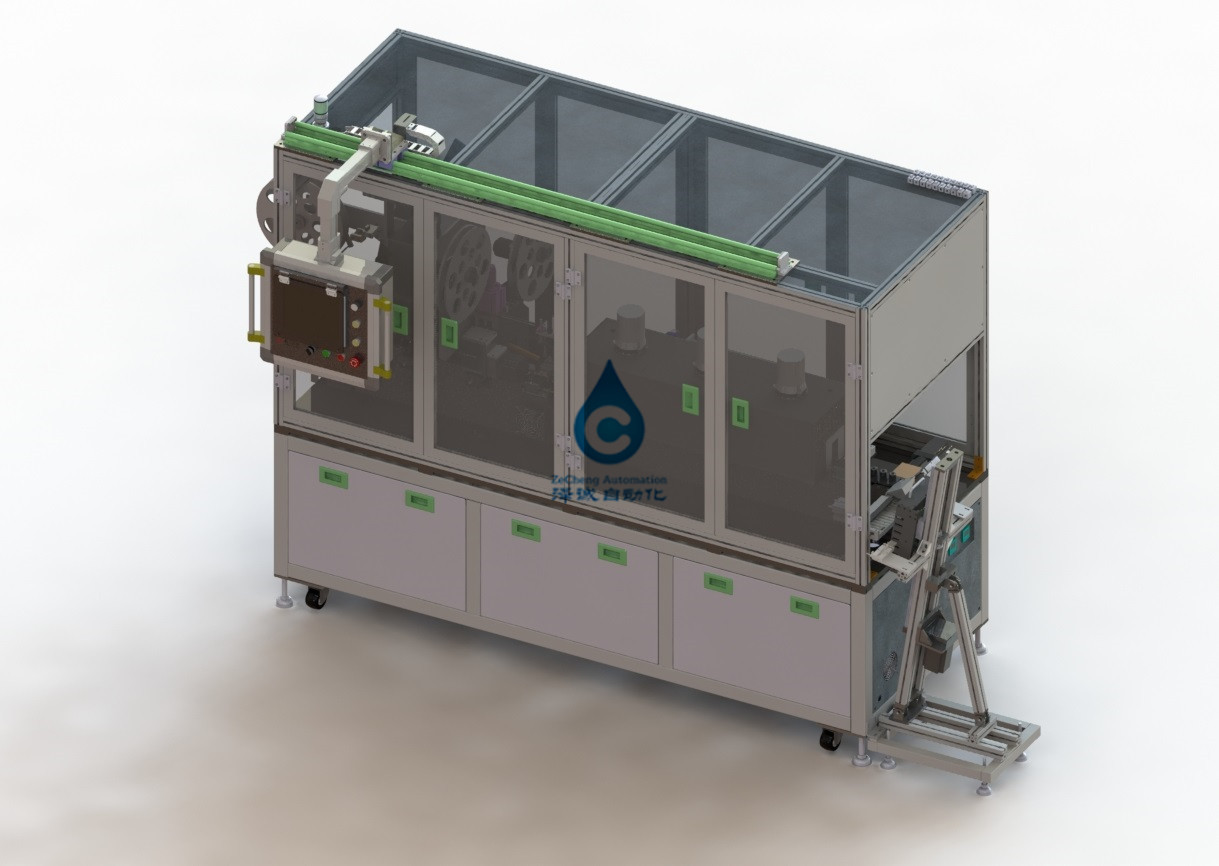

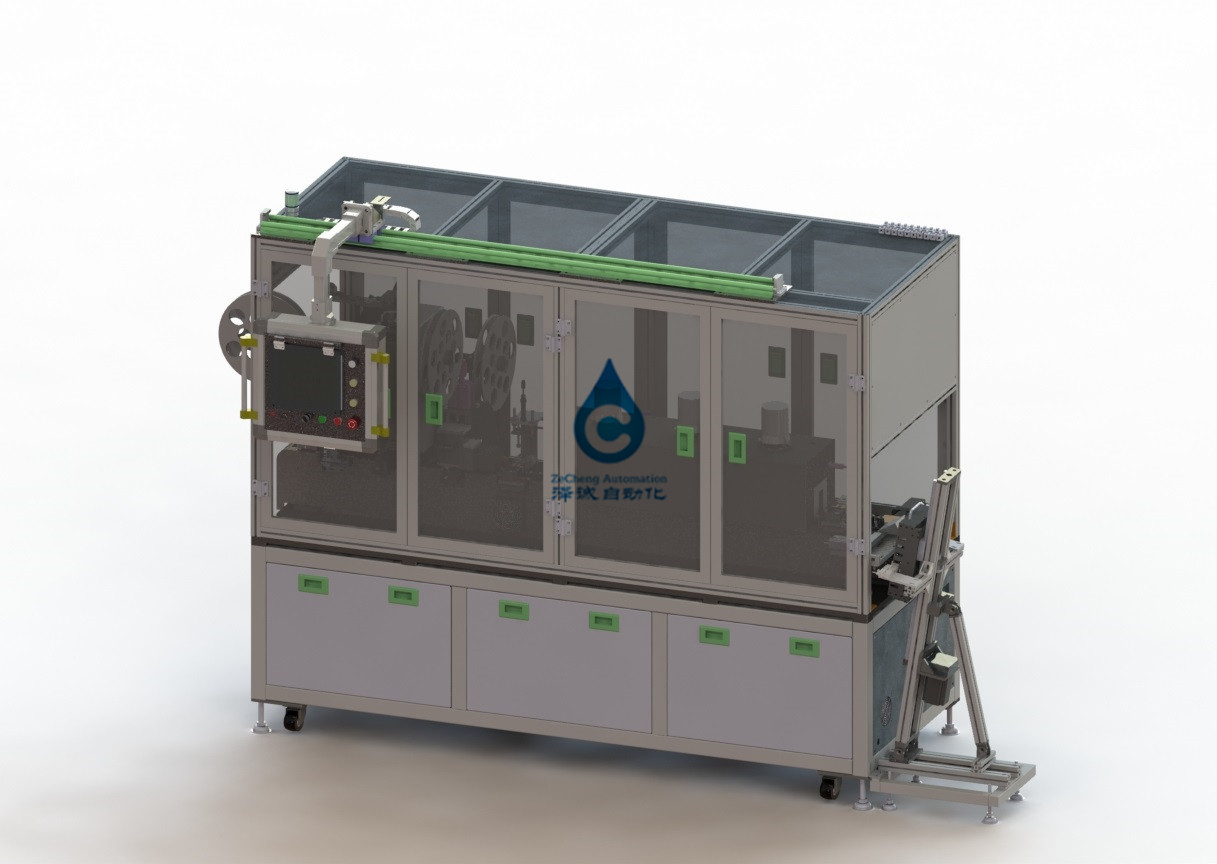

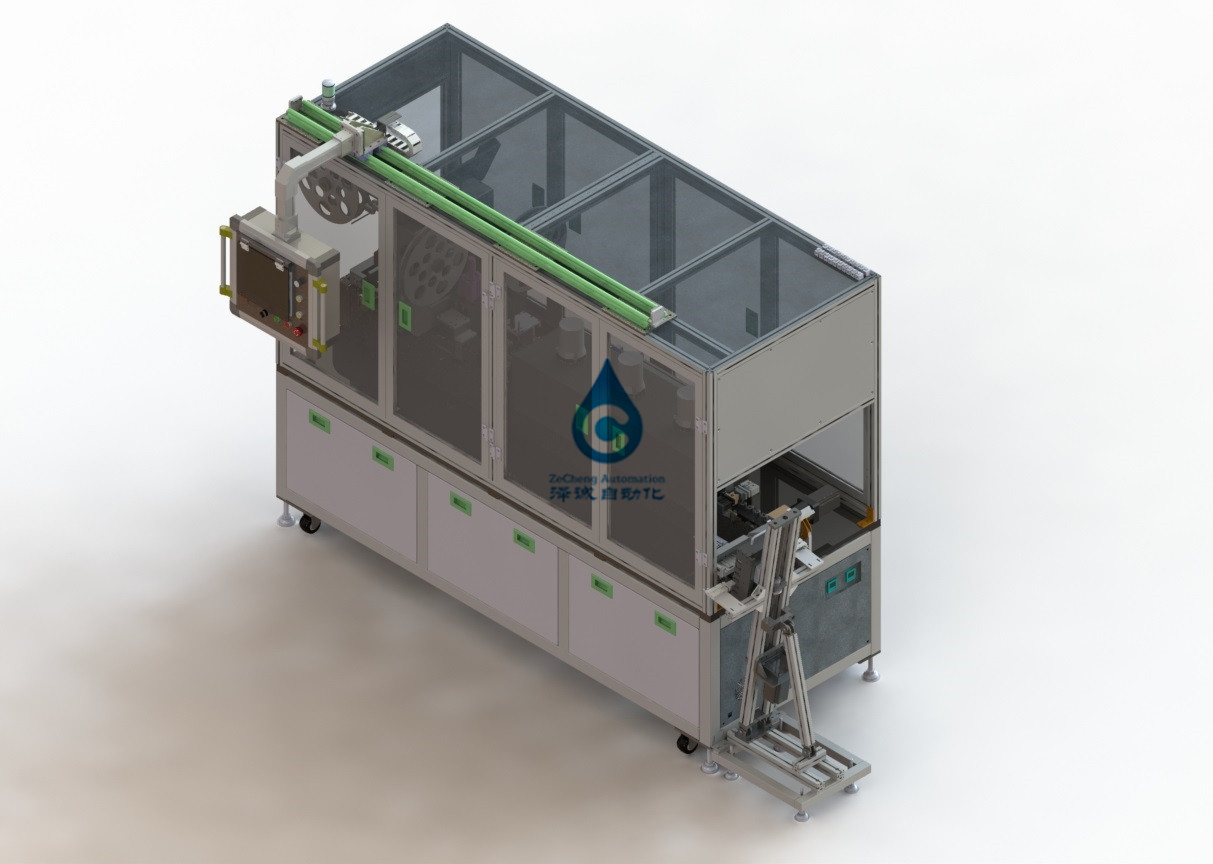

60db 100PPM लिथियम आयन बैटरी उत्पादन लाइन बाहरी फिल्म स्टिकर डिवाइस
स्वचालित आस्तीन लिथियम बैटरी उत्पादन लाइन बाहरी फिल्म स्टिकर डिवाइस
1. उपकरण समारोह और सिद्धांत का परिचय
18650 बेलनाकार बैटरी के स्वचालित पीईटी / पीवीसी आस्तीन के लिए उपयोग किया जाता है, साथ ही सकारात्मक इन्सुलेशन पैड और गर्मी हटना बनाने के लिए।पूरी मशीन चेन संदेश संरचना को अपनाती है।
बैटरी को उच्च तापमान चुंबक आधार पर सोख लिया जाता है, और पोजिशनिंग स्लीव की हीट सिकुड़ने योग्य ट्यूब, पोजिशनिंग पंच टॉप की इंसुलेशन शीट, सेकेंडरी पोजिशनिंग और हीट को पूरा करने के लिए चेन को स्टेप बाय स्टेप ले जाया जाता है।
पवन संकोचन और अन्य कार्य।
2. उपकरण क्रिया प्रवाह
पंच टॉप इंसुलेशन शीट → बुशिंग हाइट → सेकेंडरी पोजिशनिंग → हीट सिकुड़न → डिस्चार्ज
3: उपकरण के तकनीकी पैरामीटर
| बुनियादी पैरामीटर | |
| एकल मशीन दक्षता | पी100पीपीएम |
| चेन रैखिक वेग | परिवर्तनीय आवृत्ति समायोज्य 0-3m / मिनट |
| उत्पाद पास दर | 99.50% |
| डिवाइस रोटेशन दर | 98% |
| जीवन मरो | + / - 0.3 मिमी |
| जीवन मरो | 800000 बार या अधिक |
| थर्मल संकोचन तापमान | कमरे का तापमान - 200 ℃ समायोज्य, सटीक ± 2 ℃ |
| ये शोर | 60 डीबी या उससे कम |
| संयंत्र विन्यास | |
| संपीड़ित हवा | तीक्ष्णता 0.6 एमपीए |
| इनपुट वोल्टेज | 380 वी / 50 हर्ट्ज, 25 किलोवाट |
| नल का जल | उपकरण स्थापना बिट को 1 इंच पानी का पाइप इंटरफ़ेस प्रदान करें |
| अपशिष्ट जल निर्वहन | उपकरण स्थापना बिट के लिए 1 इंच अपशिष्ट जल निर्वहन पाइप इंटरफ़ेस प्रदान करें |
4. उपकरण के मुख्य घटक
| नहीं | का नाम | सामग्री पेश की गई है |
| 1 | खिला तंत्र | 1 सेट, डॉकिंग फ्रंट उपकरण, स्वचालित ब्लैंकिंग। |
| 2 | संगठन सेट करें | 1 सेट, जिसमें कॉइल अनइंडिंग, गाइड बार, गाइड बार, गाइड सर्वो मोटर, रोटरी रिंग कटर, सेकेंडरी सटीक पोजिशनिंग के गर्म सिकुड़ने योग्य ट्यूब हाई बॉटम शामिल हैं;बैटरी की सटीक स्थिति का एहसास करने के लिए बैटरी को सिलेंडर वी ब्लॉक द्वारा संचालित किया जाता है।हीट सिकुड़ने योग्य ट्यूब की लंबाई को प्राप्त करने के लिए, स्वचालित रिंग कटिंग।टेप लिंक का उपयोग करके अधिक रिचार्जिंग रोल, निरंतरता सुनिश्चित करना और संचालित करना आसान है।सटीकता सुनिश्चित करने के लिए कटर को गाइड स्लीव द्वारा निर्देशित किया जाता है।ब्लेड की रोटरी रिंग कटिंग एक स्टेपिंग मोटर द्वारा संचालित होती है। |
| 3 | स्वचालित सम्मिलित इन्सुलेशन तंत्र | एक सेट, जिसमें इंसुलेटेड फिल्म अनइंडिंग, स्टेपर ड्राइंग और न्यूमैटिक डाई कटिंग, स्क्रैप रिवाइंडिंग शामिल है।पॉज़िटिव इंसुलेशन रबर पैड की पंचिंग और कटिंग का एहसास करने के लिए, बैटरी के अपने आप एक्सट्रीम होने की उम्मीद है।कचरे में वाइंडिंग मैकेनिज्म वाइंडिंग होती है। |
| 4 | स्थिति सुधार तंत्र | 1 सेट, थर्मल संकोचन से पहले बैटरी की स्थिति और चुंबक स्थिरता को सही करें, चुंबक को बैटरी के तल में चिपका दें, सुनिश्चित करें कि निचला पैकेज किनारा गर्मी संकोचन में चुंबक को स्पर्श नहीं करेगा, खराब तल रोल किनारे से बचें . |
| 5 | हीट ओवन | 1 सेट, गर्म हवा संकोचन भट्ठी, भट्ठी में गर्म हवा परिसंचरण वितरण, गर्म हवा का तापमान वर्दी, सटीक नियंत्रण, भट्ठी बैटरी रोटेशन में चलने वाली कन्वेयर श्रृंखला, गर्मी सिकुड़ने योग्य ट्यूब की गर्मी एकरूपता सुनिश्चित करने के लिए, गर्मी सिकुड़ने योग्य ट्यूब सिकुड़ती है। बैटरी की सतह पर और सुंदर रखें। |
| 6 | परिवहन तंत्र | 1 सेट, मुख्य रूप से चेन स्प्रोकेट और स्टेप ड्राइव से बना है, बैटरी के स्टेप फीडिंग को पूरा करता है, और फिर बैटरी को स्लीव, रबर पैड, हीट सिकुड़न, डिस्चार्ज और अन्य कार्यात्मक क्षेत्रों में लोड करता है।प्रत्येक चेन प्लेट एक चुंबकीय मंच सोखना बैटरी से सुसज्जित है। |
| 7 | रैक | 1 सेट, 50 वर्ग वेल्डिंग। |
| 8 | मैन-मशीन इंटरफ़ेस | 1 सेट, मैन-मशीन इंटरफ़ेस को घुमाएं। |
प्रतिबद्धता
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि उपकरण के सभी घटक पूरी तरह से नई स्थिति में होंगे, कोई भी घटक इस्तेमाल नहीं किया जाएगा।
2. गोपनीय प्रतिबद्धता।
हमारी कंपनी वादा करती है कि लिखित अनुमति के बिना, क्लाइंट की सभी तकनीकी जानकारी और व्यावसायिक जानकारी किसी तीसरे पक्ष को लीक नहीं होगी।
3. बिक्री के बाद सेवा प्रतिबद्धता
हमारी कंपनी साइट स्वीकृति परीक्षण की तारीख से शुरू होने वाली एक वर्ष की वारंटी प्रदान करती है, वारंटी अवधि के दौरान रखरखाव लागत में छूट दी जाती है, उपकरण के पहने हुए हिस्से और अनुचित उपयोग या अप्रत्याशित घटना से क्षतिग्रस्त भागों को वारंटी से बाहर रखा गया है।यदि उपकरण खराब हो गया है और वारंटी समाप्त होने के बाद विक्रेता द्वारा मरम्मत की आवश्यकता है, तो दोनों पक्षों द्वारा बातचीत की गई लागत।
