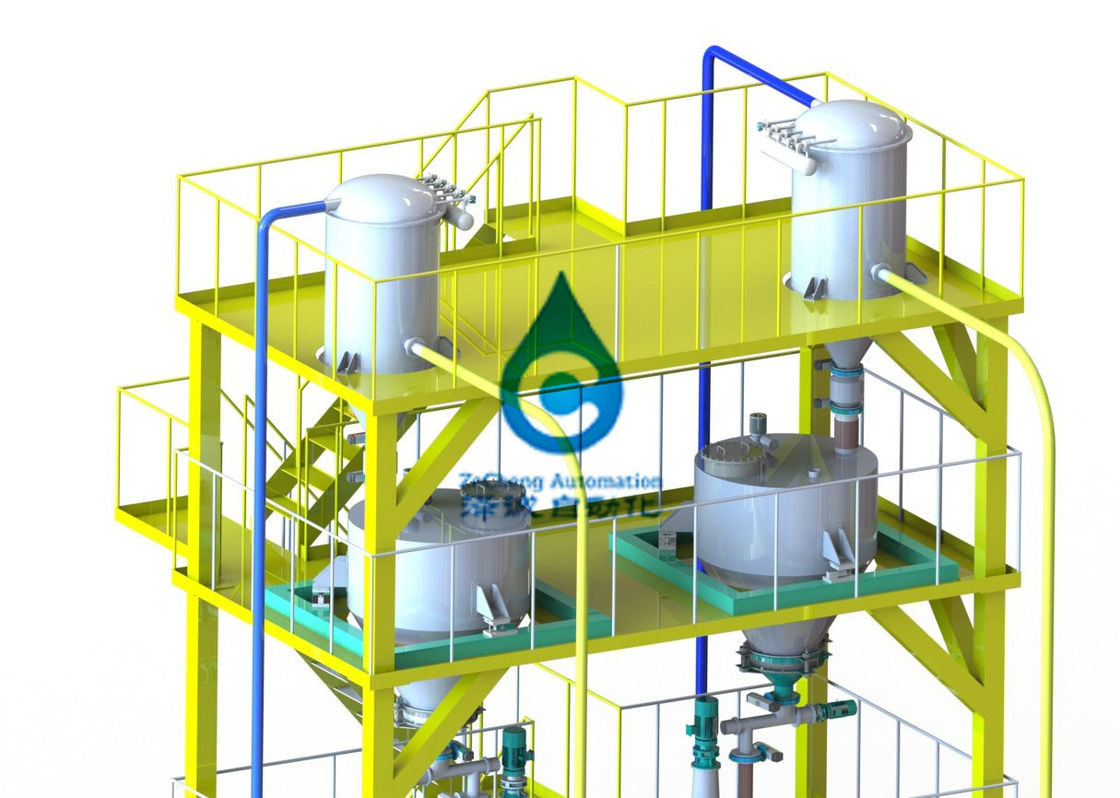

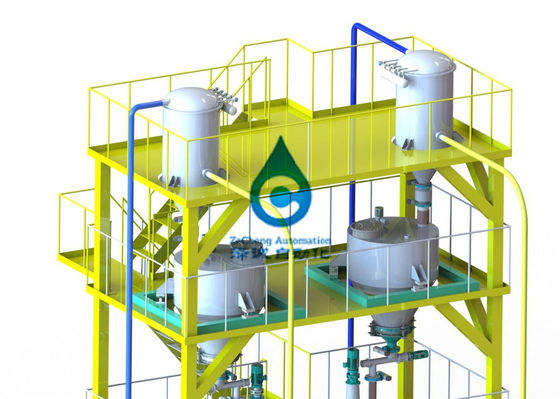

हीलियम स्पेक्ट्रोमीटर स्वचालित बैटरी मिक्सिंग सिस्टम बैच वजनी मशीन
वजन और बैचिंग प्रणाली (लिथियम बैटरी एनोड और कैथोड सामग्री का मिश्रण, इलेक्ट्रॉनिक वजन बैचिंग सिस्टम, लिथियम बैटरी की पूरी तरह से स्वचालित बैचिंग)
पैरामीटर
संघटक क्षमता: 5T / h
सामग्री की शुद्धता: 0.2%
अधिकतम सामग्री: 1000KG
विशिष्ट सामग्री
ज़ी चेंग स्वचालित सम्मिश्रण प्रणाली, नरम चुंबकीय चुंबकीय सामग्री मिश्रण सामग्री प्रणाली, लिथियम बैटरी टर्नरी सामग्री मिश्रण सामग्री, पीवीसी वजन मिश्रण सामग्री, चमड़े की सामग्री मिश्रण प्रणाली, तरल कच्चे माल मिश्रण सामग्री वजन, कोटिंग सामग्री मिश्रण प्रणाली, बी बी उर्वरक वजन सामग्री मिश्रण प्रणाली, रबर स्वचालित मिश्रण सामग्री प्रणाली, पत्तेदार उर्वरक मिश्रण प्रणाली, योज्य सामग्री मिश्रण प्रणाली, फ़ीड वजन बैचिंग प्रणाली, कच्चे माल के मिश्रण के साथ उर्वरक वजन लाइन
की विशेषताएं
वजनी बैचिंग का व्यापक रूप से रासायनिक उद्योग, स्टील, अनाज, गोदी और अन्य उद्योगों में उपयोग किया जाता है।फैक्ट्री ऑटोमेशन में सुधार के साथ, स्वचालित वजन और बैचिंग सिस्टम में विश्वसनीयता, स्थिरता और रिपोर्ट ट्रैसेबिलिटी होती है, जो पारंपरिक मैनुअल ऑपरेशन की जगह लेती है और गलत ऑपरेशन के कारण होने वाले आर्थिक नुकसान को समाप्त करती है।इसलिए, वजन और बैचिंग उत्पादन प्रक्रिया में एक अत्यंत महत्वपूर्ण भूमिका निभाता है।
बैचिंग सिस्टम की संरचना
1. कच्चा माल वितरण प्रणाली (आमतौर पर बैग-ओपनिंग स्टेशन से सुसज्जित, 25 किग्रा के छोटे बैग के लिए बैग-ओपनिंग स्टेशन, या टन बैग के लिए बैग-ओपनिंग स्टेशन)
2 सामग्री संदेश प्रणाली (1 सकारात्मक दबाव वायवीय संदेश 2 नकारात्मक दबाव वैक्यूम फीडिंग 3 बाल्टी उठाने वाली मशीन फीडिंग 4 पाइप चेन फीडिंग)
3. भंडारण बिन प्रणाली (कच्चे माल के प्रकार, भौतिक गुणों और अनुपात, आदि के अनुसार भंडारण बिन की सामग्री और मात्रा निर्धारित करें)
बैचिंग सिस्टम (प्रकार: इंक्रीमेंट मेथड, डिक्रीमेंट वेट लॉस मेथड। कन्वेयंस: बेल्ट, स्क्रू, वाइब्रेशन, आदि)
5. डाउनस्ट्रीम मिक्सर (शंक्वाकार मिक्सर, डिस्क मिक्सर)
1. उपकरण कार्य
यह उपकरण मुख्य रूप से बैटरी पॉजिटिव (नकारात्मक) पोल सामग्री पाउडर स्वचालित फीडिंग, स्वचालित वजन, स्वचालित मिश्रण को पूरा करता है, मिश्रित सामग्री स्वचालित रूप से परिवहन कार में लोड हो जाती है, sifted कण स्वचालित रूप से बैरल में लोड हो जाते हैं।
2, सामग्री पैरामीटर:
2.1.सकारात्मक सामग्री: सभी सामग्रियों का कुल खिला समय: 15 मिनट।
2. 2.2 नकारात्मक सामग्री प्रत्येक बैच: सभी सामग्रियों का कुल भोजन समय: 10 मिनट
3. तकनीकी प्रस्ताव कृत्रिम सामग्री बैरल नीचे वैक्यूम फीडिंग मशीन (या स्क्रू फीडर) का उल्लेख किया गया है, वैट में स्ट्रॉ, स्विच शुरू करें, वैक्यूम फीडिंग मशीन फीडिंग सामग्री बैरल के लिए नकारात्मक दबाव चूषण के माध्यम से, वजन सेंसर के नीचे बैरल, कुल वजन का पता लगाना W1, जब सामग्री को सेट करते समय W2 वजन सामग्री, उपकरण, सामग्री बैरल वजन की स्वचालित गणना W3 = W1, W2, सर्वो मोटर रोटेशन द्वारा संचालित पेंच संदेश डिवाइस, सामग्री को एक सरगर्मी बैरल में जोड़ने की आवश्यकता होती है, जब वजन W3 तक पहुंच जाता है, सर्वो बंद करने के लिए मोटर, वैट वाल्व बंद। (सामग्री बी का एक ही सिद्धांत है)
पाउडर ए, बी लोड करने की प्रक्रिया में, बैरल मोटर रोटेशन को हिलाते हुए, हलचल करना शुरू कर दिया, मिश्रण करने के बाद, हलचल करना बंद कर दिया, चार पाउडर हॉपर वजन सेंसर के माध्यम से पाउडर सामग्री वजन W1, फ़नल को छोटी कार को खिलाने की आवश्यकता होने पर कीप सामग्री, प्लस W2 वजन उपकरण सामग्री बैरल वजन की स्वचालित गणना W3 = W1, W2, सर्वो मोटर घुमाने के लिए पेंच संदेश डिवाइस को ड्राइव करता है, मिश्रण को बैरल हलचल करने के लिए सामग्री, जब वजन W3 तक पहुंचता है, सर्वो मोटर को रोकने के लिए, वैट वाल्व बंद बंद। संदेश देने वाले पाउडर को कंपन स्क्रीन में जोड़ा जाता है, जिसके माध्यम से बड़े कणों को अलग किया जाता है और एकत्रित सिलेंडर में खिलाया जाता है।स्क्रीन किए गए पाउडर को निम्नलिखित सामग्री ट्रॉली में डाला जाता है:
3.1.वैक्यूम फीडिंग मशीन
वैक्यूम के सिद्धांत का उपयोग करते हुए, पाउडर को दूसरी मंजिल पर मिक्सिंग डिवाइस में ले जाया जाता है।उपकरण की संवहन क्षमता 6000KG/H है।फ़नल 304 स्टेनलेस स्टील से बना है।
3.2 पाउडर संदेश तंत्र
सर्वो मोटर पाउडर को बाहर ले जाने के लिए संदेश देने वाले पेंच को चलाती है।सर्वो मोटर के रोटेशन के माध्यम से पाउडर को बाहर ले जाने के लिए विशेष रूप से डिज़ाइन किए गए ब्लेड के आकार का ड्रैगन स्क्रू अपनाया जाता है।
3.4.मोबाइल कार
बैग पाउडर मशीन सामग्री ट्रॉली, जगह में ट्रॉली पुश का उपयोग करके ट्रॉली को स्वतंत्र रूप से स्थानांतरित करें, शीर्ष कवर खोलें, स्टार्ट बटन दबाएं, स्वचालित फीडिंग।
3.5.स्टैंडबाय के लिए थैली खोलें:
SWDS800 मैनुअल अनलोडिंग स्टेशन एक बैग-ओपनिंग उपकरण है जो बैग को मैन्युअल रूप से तोड़ने के बाद सामग्री को अनलोडिंग स्टेशन में खाली कर देता है।
ऑपरेटर बैग को ब्रैकेट पर रखता है और इसे ग्रिड में धकेलता है।इसके बाद, ऑपरेटर बैग में एक लंबवत छेद काट देगा, और इसे खाली करने के लिए मिलाते हुए बैग डालेगा, सामग्री को पावर द्वारा हॉपर में डाल दिया जाएगा।बिल्ट-इन एयर-ड्रिवेन डस्ट कलेक्टर फिल्टर मटेरियल बैग को खाली करने की प्रक्रिया में उत्पन्न धूल को इकट्ठा कर सकता है।संबंधित धूल फिल्टर मॉडल के लिए, फिल्टर को रिवर्स कंप्रेस्ड एयर इंजेक्शन द्वारा साफ किया जाता है।धूल वापस हॉपर में गिर गई।
टाइप नं।: SWDS800
उतराई वजन: 10 ~ 50 किग्रा / बैग
उतराई की गति: 80 ~ 160 बैग / एच
निस्पंदन क्षेत्र: 9m
निस्पंदन सटीकता: 2um
● हवा की खपत: 0.5m
3.7 यूनिवर्सल क्रशर
दवा, खाद्य और रासायनिक उद्योगों में कई प्रकार के छोटे ब्लॉक, पट्टी और दानेदार माध्यम और कम कठोरता सामग्री को कुचलने के लिए मशीन का व्यापक रूप से उपयोग किया जाता है।स्क्रीन और उत्पादन आवश्यकताओं के अनुसार पीसने की सुंदरता को 12-120 जाल के बीच स्वतंत्र रूप से समायोजित किया जा सकता है।
मशीन टूथ रॉड के प्रभाव, घर्षण और एक दूसरे पर सामग्री के प्रभाव की व्यापक कार्रवाई द्वारा कुचल सामग्री को कुचलने के लिए जंगम टूथ डिस्क और फिक्स्ड टूथ डिस्क के बीच उच्च गति सापेक्ष गति का उपयोग करती है।
मशीन संरचना सरल, वैज्ञानिक और उचित डिजाइन, मजबूत, स्थिर चल रही है, कुचल प्रभाव अच्छा है, कुचल सामग्री सीधे मेजबान पीस गुहा वेंट द्वारा हो सकती है, कण आकार जाल के विभिन्न एपर्चर को बदलकर प्राप्त किया जा सकता है, आंतरिक दीवार आवरण के सभी मशीनी सतह चिकनी, दीवार खुरदरापन से पहले मॉडल बदल गए, संचित पाउडर, दवा, भोजन, रसायन और अन्य उत्पादन प्रक्रिया की घटना राष्ट्रीय मानकों के अनुरूप अधिक है, दवा, भोजन द्वारा "जीएमपी" की आवश्यकताओं तक पहुंच गई , रासायनिक उद्योग उपयोगकर्ताओं की प्रशंसा और विश्वास करते हैं।
यह मुख्य रूप से दवा, भोजन, रसायन और अन्य उद्योगों में उपयोग किया जाता है कठोरता बड़ी सामग्री कुचल संचालन नहीं है, बल्कि गैर-धातु खनिजों की कम कठोरता को कुचलने के लिए भी इस्तेमाल किया जा सकता है, प्रभाव बेहतर है।
विशेषताएं:
1. समान सुंदरता: (तैयार उत्पादों की योग्य दर ≥98%), जिसे आसानी से जांचा जा सकता है;
2. उच्च उत्पादन: इस श्रृंखला का अधिकतम उत्पादन 2000 किग्रा / घंटा तक पहुंच सकता है, इसके अलावा, ग्राहकों की जरूरतों के अनुसार उच्च उत्पादन वाले ग्राहकों की उपयोग आवश्यकताओं को पूरा करने के लिए गैर-मानक उपकरणों के बड़े आउटपुट के साथ अनुकूलित किया जा सकता है;
3. भौतिक विशेषताओं द्वारा सीमित: उदाहरण के लिए, यह सभी प्रकार के अनाज, चीनी, औषधीय सामग्री आदि को कुचलने के लिए उपयुक्त है;
4. मजबूत प्रयोज्यता: छोटे परीक्षण उपकरण को 220V वोल्टेज के साथ कॉन्फ़िगर किया जा सकता है, जिसका व्यापक रूप से वैज्ञानिक अनुसंधान संस्थानों, कॉलेजों और तकनीकी माध्यमिक विद्यालयों आदि में उपयोग किया जाता है;
5. क्रशिंग विधि: टूथ डिस्क, हैमर टाइप;
6. सामग्री: सभी स्टेनलेस स्टील, संपर्क सामग्री स्टेनलेस स्टील;
7. ऑपरेटिंग सिस्टम: साधारण बटन, पीएलसी टच स्क्रीन;
8. धूल हटाने: साधारण धूल हटाने, नाड़ी धूल हटाने;
9. मशीन चैम्बर के तापमान को कम करने के लिए मशीन वाटर सर्कुलेशन जैकेट से लैस है।
चतुर्थतकनीकी पैमाने:
3.8 ऑपरेटिंग सिस्टम
टच स्क्रीन ऑपरेशन।पावर ऑन, इमरजेंसी स्टॉप, मैनुअल, ऑटोमैटिक बटन है।
3.9 नियंत्रण प्रणाली
मशीन स्वतंत्र विद्युत बोर्ड, रिसाव संरक्षण स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य बिजली सर्किट घटकों, नियंत्रण पीएलसी, रिले, आदि और बाहरी कनेक्शन, कनेक्टर्स और टर्मिनल टेबल का उपयोग करके सुसज्जित है।पीएलसी ओमरोन को गोद लेती है।पावर केबल की छत आंशिक रूप से छिद्रित है।अन्य उपकरणों के बीच केबल्स को तार दिया जाता है और नीचे पाइप किया जाता है।
3.10 आईपीडी प्रवाह नियंत्रण प्रणाली
उन्नत आईपीडी प्रवाह नियंत्रण प्रणाली, वजन सेंसर, पीएलसी, सर्वो मोटर, तीन नियंत्रण इकाइयां एक दूसरे को नियंत्रित और समायोजित करती हैं, गतिशील वातावरण में वजन की सटीकता सुनिश्चित करती हैं, अत्यधिक या छोटी मात्रा में प्रसंस्करण से बचती हैं।
4. उपकरण संरचना
| सीरियल नंबर | सिस्टम संरचना | सिस्टम कॉन्फ़िगरेशन | की संख्या |
| 1 | वैक्यूम फीडिंग सिस्टम | 2 | |
| वैक्यूम पंप | 2 | ||
| फ़िल्टर तंत्र | 2 | ||
| वैक्यूम हॉपर | 2 | ||
| काउंटर ब्लोइंग संस्थान | 2 | ||
| वाल्व बॉडी | 2 | ||
|
नियंत्रण प्रणाली
|
2 | ||
| सक्शन फीडिंग ट्यूब | 2 | ||
| 2 | फीडिंग हॉपर सिस्टम | के 2 सेट | |
| समर्थन संगठन | 2 | ||
| फ़नल संस्थान | 2 | ||
| समर्थन संगठन | 2 | ||
| वजन तंत्र | 8 | ||
| वाल्व बॉडी | 2 | ||
| 3 | पाउडर संदेश प्रणाली | के 3 सेट | |
| सर्वो मोटर | 3 | ||
| युग्मन | 3 | ||
| स्क्रू | 3 | ||
| कम करने | 3 | ||
| मशीनी भाग | 3 | ||
| 3 | रैक सिस्टम | 1 सेट | |
| स्टील वेल्डिंग फ्रेम | 1 | ||
| 4 |
वाइब्रेटिंग स्क्रीन सिस्टम
|
1 सेट | |
| कंपन मोटर | 1 | ||
| स्क्रीन एजेंसियां | 1 | ||
| खिला हॉपर तंत्र | 1 | ||
| 5 |
चार्जिंग कार
|
15 | |
| कार प्रणाली | 15 | ||
| 6 | पाउच स्टैंडबाय पर है | 1 | |
|
पाउच स्टैंडबाय पर है
|
1 | ||
| 7 | यूनिवर्सल क्रशर | 1 | |
| यूनिवर्सल क्रशर | 1 | ||
| 8 | आईपीडीडायनामिकवेट कंट्रोल सिस्टम | 1 सेट | |
| आईपीडी नियंत्रण सॉफ्टवेयर | 1 | ||
| आईपीडी नियंत्रण कार्ड | 1 | ||
| 9 | ऑपरेटिंग सिस्टम | 1 सेट | |
| टच स्क्रीन - व्हेलन, डिस्प्ले कंट्रोल | 1 | ||
| 10 | नियंत्रण प्रणाली | 1 सेट | |
| पीएलसी, ओमरोन | 1 |
5. प्रमुख घटकों की विन्यास सूची
| सीरियल नंबर | भाग का नाम | उत्पादक | की संख्या |
| 1 | सोलेनोइड वाल्व | एसएमसी | |
| 2 | पीएलसी | ओमरोन | 1 |
| 3 | सर्वो मोटर | यमसा, पैनासोनिकइलेक्ट्रिक, | |
| 4 | सेंसर | कुंजी ओमरोन | |
| 5 | स्विच को दबाएं | आयातित घटक | |
| 6 | टच स्क्रीन | कुनलुन पास टाय | 1 |
6. ऊर्जा मीडिया
क्रेता निम्नलिखित ऊर्जा मीडिया प्रदान करता है
6.1 संपीड़ित हवा: 0.4 ~ 0.6mpa (4-6kgf/cm2), संपीड़ित हवा के प्रत्येक टुकड़े की प्रवाह दर 10L/मिनट है, और उपयोग दर 50% है
6.2 परिवेश का तापमान: 20 ~ 35 ℃
6.3 सापेक्षिक आर्द्रता: 5 ~ 55% एचआर
6.4 शक्ति स्रोत: AC220V, एकल-चरण;वोल्टेज में उतार-चढ़ाव ± 10% से कम है;बिजली की आपूर्ति: 3KVA / 4.5 वैक्यूम डिग्री: -101kp ~ -50kp।
8. उपकरण का योजनाबद्ध आरेख
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान बिल्कुल नए, पूर्ण और अप्रयुक्त उपकरण हैं।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
