पीएलसी कंट्रोल हीलियम मास स्पेक्ट्रोमीटर लीक टेस्ट मशीन 1 साल की वारंटी

पीएलसी कंट्रोल हीलियम मास स्पेक्ट्रोमीटर लीक टेस्ट मशीन 1 साल की वारंटी

1. रिसाव का पता लगाने वाली मशीन का संक्षिप्त विवरण

मशीन 0.1mpa पॉजिटिव प्रेशर गैस के साथ चार्ज किए गए स्क्वायर स्टील शेल बैटरी के रिसाव का पता लगाने के लिए उपयुक्त है।

2.1. 2.1। This equipment is in the air (nitrogen) to test for the medium, the air (nitrogen) injection seal housing (such as aluminium, steel battery shell welding, injection molding plastic battery shell) and standard cavity, reach the set pressure, keep a certain time, the pressure balance, precision differential pressure sensors, the test of time, the differential pressure sensors measure the standard of vessel and checked the product pressure difference in the airtight system, on the basis of judging shell pincer-like device sealing quality. यह उपकरण हवा (नाइट्रोजन) में माध्यम के लिए परीक्षण करने के लिए है, हवा (नाइट्रोजन) इंजेक्शन सील आवास (जैसे एल्यूमीनियम, स्टील बैटरी खोल वेल्डिंग, इंजेक्शन मोल्डिंग प्लास्टिक बैटरी खोल) और मानक गुहा, सेट दबाव तक पहुंचने के लिए, एक रखें निश्चित समय, दबाव संतुलन, सटीक अंतर दबाव सेंसर, समय का परीक्षण, अंतर दबाव सेंसर पोत के मानक को मापते हैं और एयरटाइट सिस्टम में उत्पाद दबाव अंतर की जाँच करते हैं, शेल पिनर-जैसे डिवाइस सीलिंग गुणवत्ता को देखते हुए।

2.2. 2.2। Workflow: preparation -- pressure -- balance -- test -- exhaust -- determination. वर्कफ़्लो: तैयारी - दबाव - संतुलन - परीक्षण - निकास - निर्धारण।

2.3. 2.3। Manually push the hot-melted battery into the positioning position, block the cylinder and block the battery, and the sensor detects the electricity मैन्युअल रूप से हॉट-मेल्टेड बैटरी को पोजिशनिंग पोज़िशन में पुश करें, सिलेंडर को ब्लॉक करें और बैटरी को ब्लॉक करें, और सेंसर बिजली का पता लगाता है

After the pool, clamp the battery; पूल के बाद, बैटरी को जकड़ें; Press down the sealing mouth, seal the battery, and start the inflation detection. सीलिंग मुंह के नीचे दबाएं, बैटरी को सील करें, और मुद्रास्फीति का पता लगाना शुरू करें।

2.4. 2.4। A battery is clamped by a person, and the battery is tested by the testing instrument. एक व्यक्ति द्वारा बैटरी को क्लैंप किया जाता है, और परीक्षण उपकरण द्वारा बैटरी का परीक्षण किया जाता है। After the test, the battery is pushed out manually. परीक्षण के बाद, बैटरी को मैन्युअल रूप से बाहर धकेल दिया जाता है।

2.5. 2.5। Battery after hot fusion welding: length: 240mm, width: 110mm, thickness: 40mm. गर्म फ्यूजन वेल्डिंग के बाद बैटरी: लंबाई: 240 मिमी, चौड़ाई: 110 मिमी, मोटाई: 40 मिमी।

2.6. 2.6। Main components of equipment उपकरणों के मुख्य घटक

2.7. 2.7। Equipment technical parameters उपकरण तकनीकी मापदंडों

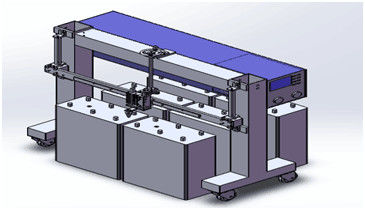

2.8. 2.8। Device outline view डिवाइस की रूपरेखा देखें

2.9. 2.9। Description of main equipment components मुख्य उपकरण घटकों का विवरण

2.9.1 बैटरी पोजिशनिंग और क्लैम्पिंग सिस्टम: मैन्युअल रूप से बैटरी को जंगम पोजीशनिंग प्लेटफॉर्म पर रखें, बैटरी को संपीड़ित करने के लिए रियर पोजिशनिंग सिलेंडर को आगे बढ़ाएं, और बैटरी की साइज के अनुसार फ्रंट पोजीशनिंग तंत्र को समायोजित करें।

2.9.2 battery shell pressurization system: after pressing the start switch, the inflatable positioning mechanism will press down, the soft rubber head will automatically seal the battery hole, the testing instrument will be started and inflated, and the pressure will be changed within the required time according to the set air pressure. 2.9.2 बैटरी खोल दबाव प्रणाली: शुरू स्विच दबाने के बाद, inflatable स्थिति तंत्र नीचे दबाया जाएगा, नरम रबर सिर स्वचालित रूप से बैटरी छेद को सील कर देगा, परीक्षण उपकरण शुरू और फुलाया जाएगा, और दबाव को भीतर बदल दिया जाएगा सेट हवा के दबाव के अनुसार आवश्यक समय। (the charging time and the charging size can be set according to the battery volume.) Due to the different battery models, the external dimensions of each battery will change differently, so there are adjustment screws and t-type adjustment on the bracket Block, can quickly and conveniently change different width and height, so as to achieve different types of batteries. (चार्जिंग समय और चार्जिंग साइज को बैटरी की मात्रा के अनुसार सेट किया जा सकता है।) अलग-अलग बैटरी मॉडल के कारण, प्रत्येक बैटरी के बाहरी आयाम अलग-अलग बदल जाएंगे, इसलिए ब्रैकेट ब्लॉक पर समायोजन शिकंजा और टी-प्रकार समायोजन हैं, विभिन्न प्रकार की बैटरियों को प्राप्त करने के लिए जल्दी और आसानी से विभिन्न चौड़ाई और ऊंचाई बदल सकते हैं। The cylinder is pressed down to the air hole of the battery, and the battery is charged into the testing instrument to check whether the battery is leaking air. सिलेंडर को बैटरी के एयर होल में दबाया जाता है, और बैटरी को लीक करने वाली हवा की जांच करने के लिए बैटरी को परीक्षण उपकरण में चार्ज किया जाता है। (this part of the mechanism can be adjusted according to the shape of the battery size, suitable for various types of battery detection, adjustment is convenient and simple.) (तंत्र के इस हिस्से को बैटरी के आकार के आकार के अनुसार समायोजित किया जा सकता है, विभिन्न प्रकार की बैटरी का पता लगाने के लिए उपयुक्त है, समायोजन सुविधाजनक और सरल है।)

2.9.3. 2.9.3। Test instrument: this test instrument is a test method that injects pressure air into the test article (workpiece) and measures the change of its internal pressure to detect whether there is leakage. टेस्ट इंस्ट्रूमेंट: यह टेस्ट इंस्ट्रूमेंट एक टेस्ट विधि है जो टेस्ट आर्टिकल (वर्कपीस) में प्रेशर एयर को इंजेक्ट करती है और लीकेज होने का पता लगाने के लिए उसके इंटरनल प्रेशर के बदलाव को मापती है। The test product is first injected with pressurized air. परीक्षण उत्पाद को पहले दबाव वाली हवा के साथ इंजेक्ट किया जाता है। The gas is then stopped and a sensitive differential pressure sensor (DPS) is used to measure the internal pressure change caused by the leak, that is, the differential pressure between the test and the standard. फिर गैस को रोका जाता है और रिसाव के कारण आंतरिक दबाव परिवर्तन को मापने के लिए एक संवेदनशील अंतर दबाव सेंसर (डीपीएस) का उपयोग किया जाता है, अर्थात् परीक्षण और मानक के बीच अंतर दबाव।

2.9.4. 2.9.4। Rack system: 120120 square pass welding structure, surface baking paint, the main color of equipment appearance is gsb05-1426-2001 8 PB07 light (iron) blue color. रैक प्रणाली: 120120 वर्ग पास वेल्डिंग संरचना, सतह बेकिंग पेंट, उपकरण उपस्थिति का मुख्य रंग gsb05-1426-2001 8 PB07 हल्का (लोहा) नीला रंग है। The base plate is made of mirror stainless steel, and other parts are plated with A3 steel. बेस प्लेट मिरर स्टेनलेस स्टील से बना है, और अन्य भागों को ए 3 स्टील के साथ चढ़ाया गया है।

2.9.5. 2.9.5। Control system: the machine shall be equipped with an electric plate, leakage switch, dc stability power supply and other power circuit components, control relays, solenoid valve control devices and so on. नियंत्रण प्रणाली: मशीन एक इलेक्ट्रिक प्लेट, रिसाव स्विच, डीसी स्थिरता बिजली की आपूर्ति और अन्य पावर सर्किट घटकों, नियंत्रण रिले, सोलनॉइड वाल्व नियंत्रण उपकरणों और इसी तरह से सुसज्जित होगी। And external connection, using connectors and terminal table. और कनेक्टर्स और टर्मिनल टेबल का उपयोग करके बाहरी कनेक्शन। The relay USES omron. रिले का उपयोग करता है omron। Cables and air ducts between other equipment are wired and piped below. अन्य उपकरणों के बीच केबल और हवा नलिकाएं वायर्ड और नीचे पाइप की जाती हैं।

सहयोग की प्रतिबद्धता

1. नए उपकरण का वादा

हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किए गए सामान एकदम नए, पूर्ण और अप्रयुक्त उपकरण हैं।

2. गोपनीयता प्रतिबद्धता

हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।

3. बिक्री के बाद सेवा प्रतिबद्धता

(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे। अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। बाद में 60 घंटे से अधिक नहीं, खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए;

(2) After the equipment has passed the warranty period, if there is a problem, the two parties communicate and deal with it. (2) उपकरण की वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दो पक्ष संवाद करते हैं और उससे निपटते हैं। If necessary, after-sales personnel will be sent to repair it, and only the cost will be charged. यदि आवश्यक हो, तो बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत का शुल्क लिया जाएगा। Zh zh

(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी उन गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
