उच्च दक्षता स्वचालित फाड़ना मशीन पोल गुणवत्ता डिटेक्टर 1 साल की वारंटी
1. बैटरी इलेक्ट्रोड के लिए गुणवत्ता निरीक्षण मशीन की डिजाइन आवश्यकताएं:
1.1.सिचुआन चांगहोंग बिजली आपूर्ति ग्राहक द्वारा प्रदान की गई sintered बैटरी इलेक्ट्रोड प्लेट की गुणवत्ता निरीक्षण आवश्यकताओं के आधार पर, यह उपकरण बैटरी इलेक्ट्रोड प्लेट निरीक्षण मशीन का डिजाइन और निर्माण करता है।सीसीडी इमेजिंग सिद्धांत का उपयोग करके, पाउडर, खरोंच, दरार, नमूनाकरण और अन्य सतह की गुणवत्ता की समस्याओं वाली इलेक्ट्रोड प्लेटों का चयन किया जाता है और योग्य उत्पादों को सामग्री बॉक्स में एकत्र किया जाता है।
2. मुख्य उपकरण विन्यास
| सीरियल नंबर | सिस्टम संरचना | सिस्टम कॉन्फ़िगरेशन | की संख्या |
| 1 | रैक प्रणाली | रैक घटक | 2 |
| बेस प्लेट | 2 | ||
| 2 | भोजन प्रणाली | बिन घटक | 4 |
| जैक असेंबली - मोटर | 1 | ||
| ब्रश घटक | 1 | ||
| सेंसर | 2 | ||
| सिलेंडर | 1 | ||
| 3 | स्टेशन 4 सक्शन कप सिस्टम | सर्वो मोटर | 1 |
| चक घटक | 4 | ||
| सीएएम फाड़नेवाला | 1 | ||
| स्थिति 4 रोटरी वाल्व | 1 | ||
| मेज पर वापस | 1 | ||
| 4 |
सीसीडी डिटेक्शन सिस्टम
|
सीसीडी | 2 |
| स्टंट्स | 2 | ||
| प्रकाश स्रोत | 2 | ||
| 5 |
कन्वेयर बेल्ट सिस्टम
|
पोजिशनिंग स्थिरता | 12 |
| कन्वेयर बेल्ट | 1 | ||
| युग्मन | 1 | ||
| मशीनी भाग | 1 सेट | ||
| स्टेपर मोटर | 1 | ||
| 6 | खाली संग्रह प्रणाली | बिन घटक | 4 |
| जैक असेंबली - मोटर | 1 | ||
| ब्रश घटक | 1 | ||
| सेंसर | 2 | ||
| सिलेंडर | 1 | ||
| 7 |
ब्लैंकिंग मैनिपुलेटर सिस्टम
|
सर्वो मोटर | 2 |
| युग्मन | 2 | ||
| लिनियर गाइड | 4 | ||
| वैक्यूम सक्शन कप | 8 | ||
| बॉल स्क्रू | 2 | ||
| सिलेंडर | 2 | ||
| 8 | विद्युत व्यवस्था | पीएलसी | 1 |
| विस्तार | 2 | ||
| टच स्क्रीन | 1 | ||
| विद्युत उपकरण | एक बैच | ||
| कंप्यूटर | 1 सेट | ||
| 9 | सॉफ्टवेयर सिस्टम | इमेज प्रोसेसिंग सॉफ्टवेयर | 1 |
| डेटाबेस स्टोरेज सिस्टम सॉफ्टवेयर | 1 |
3. उपकरण तकनीकी पैरामीटर
| मशीन विनिर्देश परियोजना | ZCCF02A |
| शून्य स्थान | -88KPa |
| कुल शक्ति (किलोवाट) | AC220V, 50HZ 3KW |
| सामान्य संचालन शक्ति (किलोवाट) | AC220V, 50HZ 2KW |
| वजन | 1.5T |
| डिवाइस रोटेशन दर | 95% |
| उपकरण पास दर | 98% |
4. मुख्य उपकरण घटक

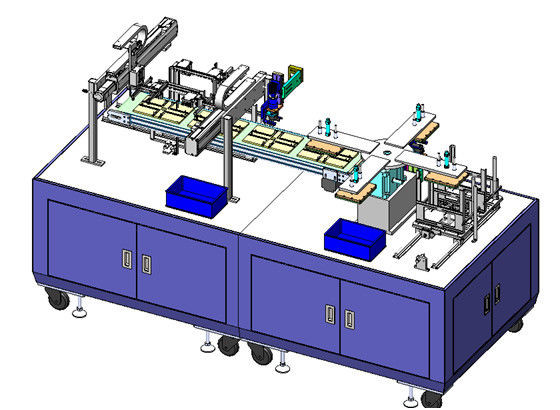

यह उपकरण मुख्य रूप से पोल की सतह पर तस्वीरें लेने के लिए सीसीडी इमेजिंग सिद्धांत का उपयोग करता है, और यह तय करने के लिए मानक पोल से तुलना करता है कि यह योग्य है या नहीं।जब कोई पोल नहीं होता है, तो सामग्री बॉक्स को स्वचालित रूप से स्विच किया जा सकता है।मैनिपुलेटर सामग्री बॉक्स से पोल शीट को चूसता है और इसे 90 डिग्री घुमाता है।सीसीडी पोल शीट के नीचे का पता लगाता है और इसे 90 डिग्री घुमाता है।योग्य उत्पाद कन्वेयर बेल्ट पर उपरोक्त डिटेक्शन स्टेशन पर जाना जारी रखते हैं, डिटेक्शन स्वचालित रूप से डिस्चार्जिंग स्टेशन पर भेजे जाने के बाद, सामग्री बॉक्स में योग्य उत्पाद, अयोग्य उत्पादों को अपशिष्ट बॉक्स में भेजा जाता है।
4.1 फ्रेम सिस्टम: 4080 वर्ग पास वेल्डिंग अपनाया जाता है, जो दृढ़ और विश्वसनीय होता है, और शीट मेटल सील की उपस्थिति प्रभावी रूप से धूल को प्रवेश करने से रोक सकती है।
4.2 फीडिंग और डिस्चार्जिंग सिस्टम: लैमिनेटिंग मशीन और सॉर्टिंग मशीन के यूनिवर्सल मटेरियल बॉक्स को अपनाया जाता है, और निरंतर उत्पादन का एहसास करने के लिए दो स्टेशनों का आदान-प्रदान किया जाता है।सामग्री सेंसर स्वचालित रूप से अलार्म और सामग्री बॉक्स को स्वचालित रूप से स्विच करने के लिए सामग्री बॉक्स के नीचे सुसज्जित है।
4.4.रोटरी फीडिंग मैनिपुलेटर सिस्टम: सटीक सीएएम डिवाइडर का उपयोग 4 पोजीशन रोटेशन, 1 पोजीशन पोल पीस फीडिंग, 2 पोजीशन सीसीडी डिटेक्शन के लिए किया जाता है, 3 पोजीशन योग्य उत्पादों को कन्वेयर बेल्ट फिक्स्चर में रखा जाता है, 4 पोजिशन अयोग्य उत्पादों को स्क्रैप बॉक्स में डाल दिया जाता है।
5. पर्यावरणीय आवश्यकताएं
कृपया निम्न ऊर्जा माध्यम प्रदान करें
5.1 बिजली की आपूर्ति
5.1.1 वोल्टेज AC220V ± 10%
5.1.2 आवृत्ति 50 हर्ट्ज + 1 हर्ट्ज
5.2.तापमान: 5-35 ℃
भंडारण तापमान: 0-40 ℃
5.3.वायु स्रोत: 0.4-0.6mpa
5.4 आर्द्रता 30-80% लेकिन ओस नहीं होनी चाहिए।
5.5 साइट पर कोई संक्षारक गैस, तरल या विस्फोटक गैस नहीं है
5.6 उपकरण रंग आवश्यकताएं: पार्टी ए द्वारा प्रदान की गई रंग प्लेट या रंग संख्या के अनुसार, कंप्यूटर सफेद है।
1. नए उपकरण का वादा
हमारी कंपनी गारंटी देती है कि ग्राहकों को प्रदान किया गया सामान बिल्कुल नया, पूर्ण और अप्रयुक्त उपकरण है।
2. गोपनीयता प्रतिबद्धता
हमारी कंपनी वादा करती है कि किसी भी पक्ष की लिखित अनुमति के बिना, दूसरे पक्ष के संबंधित चित्र, तकनीकी जानकारी, व्यावसायिक जानकारी और अन्य व्यावसायिक रहस्य और तकनीकी रहस्य किसी भी तरह से तीसरे पक्ष को लीक नहीं होने चाहिए।
3. बिक्री के बाद सेवा प्रतिबद्धता
(1) उपकरण के शिपमेंट की तारीख से दो महीने, पार्टी बी एक वर्ष के भीतर समय पर और मुफ्त वारंटी में गैर-मानवीय दोषों के लिए जिम्मेदार है (जब उपकरण दोषपूर्ण है, बिक्री के बाद सेवा कर्मचारी 2 घंटे के भीतर जवाब देंगे अधिसूचना प्राप्त करने के बाद। स्थिति के अनुसार, कर्मियों को 48 घंटों के भीतर होना चाहिए। खरीदार द्वारा उत्पादन की निरंतरता सुनिश्चित करने के लिए बाद में 60 घंटे से अधिक नहीं;
(2) उपकरण द्वारा वारंटी अवधि बीत जाने के बाद, यदि कोई समस्या है, तो दोनों पक्ष संवाद करते हैं और उससे निपटते हैं।यदि आवश्यक हो, बिक्री के बाद कर्मियों को इसकी मरम्मत के लिए भेजा जाएगा, और केवल लागत वसूल की जाएगी।झो
(3) दो पक्षों द्वारा हस्ताक्षरित अनुबंध और तकनीकी समझौते में निर्धारित वारंटी अवधि के दौरान, कंपनी गुणवत्ता की समस्याओं के लिए वारंटी प्रदान करेगी जो हमारे उत्पादों के सामान्य उपयोग के दौरान मानव क्षति के कारण नहीं होती हैं।
